Para sa mga modernong kagamitan sa pagpapatupad ng batas at field recording, ang maaasahang pagpoposisyon ay higit pa sa kaginhawahan—maaari itong direktang makaapekto sa kakayahang masubaybayan ng ebidensya at kaligtasan sa pagpapatakbo.Qianmunagpapaunlad ngBody Cam GPS Antennabilang isang industrial-grade na GNSS ceramic antenna para sa mga camera na suot sa katawan, mga terminal ng pangongolekta ng ebidensya, kagamitan sa patrol, at iba pang hinihingi na mga mobile device. Ang pagiging tugma nito sa GPS, BeiDou, GLONASS, at Galileo, disenyo ng RHCP, at masungit na ceramic na istraktura ay idinisenyo upang mapanatili ang matatag na pagtanggap ng satellite sa mga mapaghamong kapaligiran.
Ang isang GPS antenna sa loob ng isang body-worn camera ay dapat gumana sa paligid ng human-body obstruction, compact device structures, metal shielding, cellular RF modules, baterya, at pagbabago ng mga kondisyon sa labas. Ang isang angkop na GNSS antenna samakatuwid ay nangangailangan ng higit sa pangunahing satellite reception. Ipinapaliwanag ng artikulong ito kung paano nakakatulong ang ceramic antenna construction, circular polarization, RF interference control, malawak na temperatura, at tamang pag-install sa stable na pagpoposisyon. Inihahambing din nito ang mga ceramic at flexible na teknolohiya ng FPC antenna at binabalangkas ang mga pangunahing pagsasaalang-alang sa pagpili at pag-install para sa mga tagagawa ng mga propesyonal na body camera.
Talaan ng mga Nilalaman
- Ano ang Body Cam GPS Antenna?
- Bakit Mahalaga ang Pagganap ng GPS sa Mga Camera na Nakasuot sa Katawan?
- Anong Mga Salik sa Pagganap ang Dapat Suriin ng Mga Mamimili?
- Ceramic GPS Antenna kumpara sa FPC Antenna
- Pangunahing Teknikal na Pagtutukoy
- Paano Dapat Mag-install ng GPS Antenna?
- Mga Karaniwang Aplikasyon
- FAQ
- Konklusyon

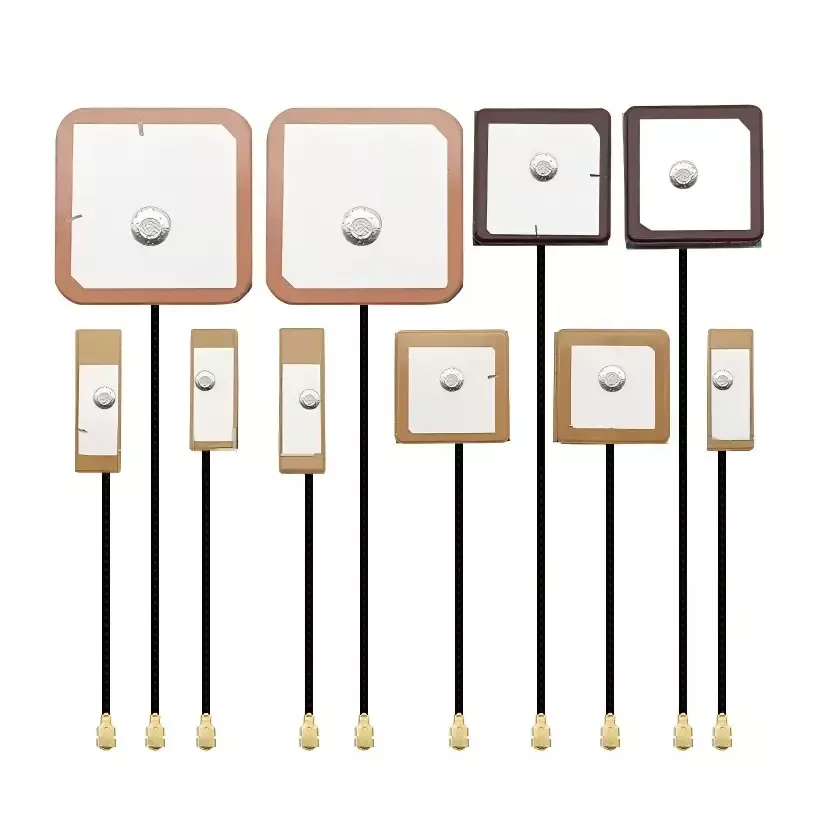

Ano ang Body Cam GPS Antenna?
Ang Body Cam GPS Antenna ay isang espesyal na bahagi ng pagtanggap ng GNSS na idinisenyo upang makakuha ng mga signal ng satellite navigation para sa mga camera na suot sa katawan at mga portable na terminal ng pagre-record ng ebidensya. Hindi tulad ng isang general-purpose na GPS antenna, dapat itong gumana sa loob ng isang compact na enclosure habang nakikitungo sa sagabal sa katawan, electronic interference, paggalaw, at pagbabago ng mga panlabas na kapaligiran.
Gumagamit ang solusyon ng Qianmu ng high-dielectric ceramic patch structure at right-hand circular polarization (RHCP). Sinusuportahan ng disenyo ang GPS L1 sa 1575.42 MHz at BeiDou B1 sa 1561 MHz, habang ang pagiging tugma sa mga pangunahing satellite navigation system ay maaaring suportahan ang mga propesyonal na aplikasyon sa pagpoposisyon sa parehong domestic at internasyonal na mga merkado.
Ang antenna ay tumatanggap ng mga satellite signal at ipinapasa ang na-optimize na RF signal sa positioning chipset. Pagkatapos ay maaaring kalkulahin ng device ang impormasyon ng lokasyon, bilis, oras, at altitude at iugnay ang data ng lokasyon sa na-record na audio at video. Lumilikha ito ng praktikal na koneksyon sa pagitan ng naitala na nilalaman at ang lokasyon kung saan naganap ang isang kaganapan.
Bakit Mahalaga ang Pagganap ng GPS sa Mga Camera na Nakasuot sa Katawan?
Ang mga camera na suot sa katawan ay madalas na ginagamit habang ang mga tauhan ay naglalakad, tumatakbo, lumiliko, pumapasok sa mga gusali, o nagpapatakbo ng mga sasakyan. Lumilikha ang mga paggalaw na ito ng mas mahirap na kapaligiran sa RF kaysa sa karaniwang nararanasan ng nakatigil na GPS receiver.
Ang matatag na pagpoposisyon ay maaaring magbigay ng ilang praktikal na benepisyo:
- Kakayahang masubaybayan ng ebidensya:Maaaring iugnay ang impormasyon ng lokasyon sa naitalang footage at mga kaganapan sa pagpapatakbo.
- Patuloy na mga tala ng tilapon:Ang maaasahang pagtanggap ng satellite ay nakakatulong na mabawasan ang mga puwang sa pagsubaybay sa paggalaw.
- Kamalayan sa pagpapatakbo:Ang mga field team ay maaaring makakuha ng mas maaasahang impormasyon ng lokasyon sa panahon ng mga mobile na operasyon.
- Nabawasan ang pag-anod ng pagpoposisyon:Ang mas mahusay na pagganap ng antenna ay maaaring makatulong na limitahan ang mga hindi matatag na pagbabasa ng lokasyon na dulot ng mahina o sinasalamin na mga signal.
- Global deployment:Ang multi-system na GNSS compatibility ay kapaki-pakinabang para sa mga kagamitang inilaan para sa iba't ibang geographic na merkado.
Para sa mga manufacturer, dapat isaalang-alang ang pagpili ng antenna sa mga unang yugto ng disenyo ng body-camera sa halip na ituring bilang panghuling gawain sa pagpili ng bahagi.
Anong Mga Salik sa Pagganap ang Dapat Suriin ng Mga Mamimili?
1. Satellite System Compatibility
Maaaring i-deploy ang mga propesyonal na body camera sa iba't ibang bansa at operating environment. Ang pagsuporta sa GPS at BeiDou habang tinatanggap ang GLONASS at Galileo ay maaaring magbigay ng higit na kakayahang umangkop kapag nagdidisenyo ng mga kagamitan para sa domestic at overseas market.
2. Circular Polarization
Ang mga signal ng satellite ng GNSS ay may mga katangian ng pabilog na polariseysyon. Ang isang RHCP antenna ay idinisenyo upang tumugma sa katangian ng signal na ito at maaaring makatulong na bawasan ang epekto ng ilang partikular na sinasalamin at hindi wastong polarized na mga signal. Nagiging kapaki-pakinabang ito lalo na sa paligid ng mga gusali, sasakyan, istrukturang metal, at iba pang reflective surface.
3. Paglaban sa RF Interference
Ang isang modernong body camera ay maaaring maglaman ng 4G/5G na mga module ng komunikasyon, Wi-Fi, mga processor, baterya, at iba pang mga electronic circuit. Ang mga sangkap na ito ay maaaring lumikha ng isang electrically complex na kapaligiran. Ang pagtutugma ng antena at naaangkop na pisikal na paghihiwalay ay maaaring makatulong na mabawasan ang hindi gustong RF coupling at mapabuti ang katatagan ng pagpoposisyon.
4. Maaasahan sa kapaligiran
Ang mga propesyonal na kagamitan ay maaaring malantad sa init ng tag-init, lamig sa taglamig, panginginig ng boses, epekto, halumigmig, at matagal na operasyon sa labas. Tinukoy ang pang-industriyang ceramic na disenyo ng Qianmu para sa hanay ng temperatura ng pagpapatakbo na -40°C hanggang +75°C, na sumusuporta sa mga application kung saan ang mga bahagi ng consumer-grade ay maaaring hindi magbigay ng sapat na margin sa kapaligiran.
5. Mechanical Durability
Nakararanas ng paulit-ulit na paggalaw at pisikal na paghawak ang kagamitang suot sa katawan. Ang isang matibay na istraktura ng ceramic antenna ay maaaring magbigay ng mas mahusay na dimensional na katatagan kaysa sa isang flexible na istraktura sa mga application kung saan ang mekanikal na tibay ay isang priyoridad.
Ceramic GPS Antenna kumpara sa FPC Antenna
Ang parehong ceramic at FPC antenna technologies ay maaaring maging kapaki-pakinabang, ngunit ang kanilang mga katangian ay iba. Ang tamang pagpipilian ay depende sa istraktura ng produkto, magagamit na espasyo, mga kondisyon sa kapaligiran, kinakailangang pagganap ng pagpoposisyon, at target na aplikasyon.
| Salik ng Paghahambing | Qianmu Ceramic Antenna | Karaniwang FPC GPS Antenna |
|---|---|---|
| Pangunahing Materyal | Industrial high-temperature sintered ceramic | Flexible na PI film |
| Pagtanggap ng Signal | Idinisenyo para sa malakas na pagkuha ng signal ng satellite | Angkop para sa mga compact na pangkalahatang layunin na application |
| Polarisasyon | RHCP | Depende sa disenyo ng antenna |
| Operating Temperatura | -40°C hanggang +75°C | Depende sa partikular na modelo |
| Mekanikal na Istraktura | Matibay na ceramic construction | Flexible na pagbuo ng pelikula |
| Kontrol ng Panghihimasok | Idinisenyo para sa hinihingi na mga kapaligiran ng RF | Mas nakadepende sa layout at pag-install ng system |
| Karaniwang Aplikasyon | Propesyonal na body camera at pang-industriya na mga terminal | Mga compact na consumer at portable electronics |
Para sa mga tagagawa na bumubuo ng mga propesyonal na kagamitan sa pagtatala ng ebidensya, ang isang ceramic na GNSS antenna ay maaaring mag-alok ng isang kapaki-pakinabang na kumbinasyon ng pagganap ng RF, resistensya sa kapaligiran, at katatagan ng istruktura.
Pangunahing Teknikal na Pagtutukoy
Kapag sinusuri ang isang GPS antenna para sa isang body camera, dapat suriin ng mga inhinyero ang kumpletong RF at mekanikal na detalye sa halip na tumuon lamang sa nominal frequency compatibility.
| Parameter | Pagtutukoy ng Qianmu |
|---|---|
| Uri ng Produkto | GNSS Ceramic Surface Mount Antenna |
| Mga Operating Band | GPS L1: 1575.42 MHz; BeiDou B1: 1561 MHz |
| Polarisasyon | Right-Hand Circular Polarization (RHCP) |
| Katangiang Impedance | 50Ω |
| VSWR | ≤1.8 |
| Peak Gain | 3.0–3.8 dBi |
| Operating Temperatura | -40°C hanggang +75°C |
| Temperatura ng Imbakan | -45°C hanggang +80°C |
| Pag-install | SMT placement, through-hole soldering, o customized connectors |
Ang mga pagtutukoy na ito ay nagbibigay ng isang kapaki-pakinabang na panimulang punto para sa mga inhinyero ng RF. Gayunpaman, dapat palaging ma-verify ang panghuling pagganap ng antenna pagkatapos ng pagsasama sa kumpletong body-camera enclosure dahil ang mga materyales sa pabahay, paglalagay ng baterya, layout ng PCB, pagruruta ng cable, at mga kalapit na wireless module ay maaaring makabuluhang makaapekto sa aktwal na pagganap ng RF.
Paano Dapat Mag-install ng GPS Antenna?
Kahit na ang isang high-performance na antenna ay maaaring hindi gumanap kung ito ay hindi na-install nang tama. Ang wastong mekanikal at RF na pagsasama ay mahalaga.
Pumili ng Naaangkop na Posisyon sa Pag-install
Ang ceramic radiation area ay hindi dapat direktang sakop ng metal housing, baterya, o metal bracket. Ang isang non-metallic na lugar patungo sa itaas na bahagi ng body camera ay karaniwang mas gusto. Inirerekomenda ng Qianmu na panatilihin ang hindi bababa sa 15 mm ng paghihiwalay mula sa 4G/5G at Wi-Fi antenna kung saan pinapayagan ito ng istraktura ng produkto.
Sundin ang Tamang Pamamaraan sa Paghihinang
Para sa mga pin-type na antenna, ang mga solder joint ay dapat kumpleto at secure. Para sa mga produkto ng SMT, ang antenna ay dapat na nakahanay nang tama at naka-mount ayon sa inirerekomendang proseso ng PCB. Ang labis na mekanikal na presyon ay dapat na iwasan dahil ang mga ceramic na bahagi ay maaaring masira sa pamamagitan ng hindi tamang paghawak.
Control Cable at Power-Line Routing
Ang mga kable ng antena ay dapat na maingat na iruta upang mabawasan ang hindi kinakailangang pagkabit sa mga linya ng kuryente at mga high-current na circuit. Kung naaangkop, magagamit din ang mga insulating material para ihiwalay ang antenna mula sa malakas na pinagmumulan ng interference sa kuryente.
Subukan ang Kumpletong Device
Mahalaga ang pagsusuri sa bahagi ng laboratoryo, ngunit hindi nito dapat palitan ang kumpletong pag-verify ng makina. Pagkatapos ng pagpupulong, dapat suriin ng mga tagagawa ang cold-start at hot-start satellite acquisition, katumpakan ng pagpoposisyon, bilang ng satellite, at pagpapatuloy ng trajectory sa ilalim ng makatotohanang mga kondisyon sa labas.
Anong Mga Application ang Maaaring Gumamit ng Body Cam GPS Antenna?
Maaaring suportahan ng isang propesyonal na GNSS antenna ang isang malawak na hanay ng mga mobile recording at positioning equipment, kabilang ang:
- Mga body camera ng 4G/5G na nagpapatupad ng batas
- Mga terminal ng pagre-record ng pulisya at pagpapatupad ng trapiko
- Mga body camera ng pamamahala sa lungsod at pangangasiwa ng kalsada
- Kagamitan sa audiovisual evidence ng departamento ng sunog
- Mga terminal ng pagre-record na hindi tinatablan ng pagsabog at talagang ligtas
- Mga kagamitan sa pagmimina at petrochemical inspeksyon
- Power inspection at railway patrol device
- Mga terminal ng inspeksyon sa labas at field-operation
- Export-oriented multi-band body-worn camera
Ang kumbinasyon ng GNSS reception, compact integration, at environmental durability ay ginagawang partikular na nauugnay ang teknolohiya ng antenna na ito sa mga propesyonal na kagamitan na dapat patuloy na gumana sa labas ng kinokontrol na mga panloob na kapaligiran.
FAQ
1. Anong mga satellite system ang sinusuportahan ng Body Cam GPS Antenna?
Dinisenyo ang antenna sa paligid ng mga frequency ng GPS L1 at BeiDou B1 at sinusuportahan ang mga multi-system na GNSS application na kinasasangkutan ng GPS, BeiDou, GLONASS, at Galileo.
2. Bakit mahalaga ang RHCP para sa pagtanggap ng GNSS?
Ang RHCP, o right-hand circular polarization, ay tumutugma sa mga katangian ng polarization ng mga karaniwang GNSS satellite signal. Makakatulong ito na mapabuti ang pagkakapare-pareho ng pagtanggap at bawasan ang epekto ng ilang nasasalamin o hindi wastong polarized na mga signal.
3. Maaari bang gumana ang antenna sa matinding temperatura?
Ang tinukoy na hanay ng temperatura ng pagpapatakbo ay -40°C hanggang +75°C, na ginagawang angkop ang antenna para sa maraming hinihingi na panlabas at pang-industriyang mga aplikasyon.
4. Maaari bang ipasadya ang antenna para sa isang bagong disenyo ng body-camera?
Oo. Bilang isang orihinal na tagagawa, maaaring suportahan ng Qianmu ang customized na pagbuo ng antenna ayon sa istraktura ng device, dalas ng pagpapatakbo, mga kinakailangan sa pag-install, configuration ng connector, at mga target na pagganap ng RF.
5. Gaano karaming clearance ang dapat panatilihin mula sa 4G/5G at Wi-Fi antenna?
Inirerekomenda ang pinakamababang paghihiwalay na 15 mm kung saan pinahihintulutan ng istraktura ng produkto. Ang huling distansya ay dapat kumpirmahin sa pamamagitan ng RF testing dahil maaaring baguhin ng enclosure geometry at internal electronics ang pinakamabuting posisyon ng antenna.
6. Kailangan ba ang panlabas na pagsusuri pagkatapos ng pag-install ng antenna?
Oo. Mahigpit na inirerekomenda ang kumpletong pagsubok sa labas ng device. Dapat i-verify ng mga inhinyero ang pagkuha ng satellite, katumpakan ng pagpoposisyon, malamig at mainit na pagsisimula, at pagpapatuloy ng trajectory pagkatapos maisama ang antenna sa huling enclosure.
Konklusyon
Ang isang maaasahang GNSS antenna ay isang kritikal na bahagi ng isang propesyonal na camera na suot sa katawan dahil ang performance ng pagpoposisyon ay nakakaimpluwensya sa katumpakan ng lokasyon, kakayahang masubaybayan ng ebidensya, at pagiging maaasahan ng pagpapatakbo. Ang ceramic construction, RHCP polarization, multi-system GNSS compatibility, interference control, at wide-temperature performance ay maaaring magbigay ng mas matibay na pundasyon para sa hinihingi na mga body-camera application.
Pinagsasama ng Qianmu ang R&D ng antenna, pagmamanupaktura, pagsubok sa RF, at pasadyang produksyon para suportahan ang mga tagagawa ng body-camera at mga integrator ng system. Para sa mga proyektong nangangailangan ng mga naka-customize na frequency band, dimensyon, connector, installation structure, o RF optimization, galugarin ang Body Cam GPS Antenna solution atmakipag-ugnayan sa aminpara sa teknikal na konsultasyon, mga sample, at customized na pagbuo ng antenna.
