Body Cam GPS Antenna
Ang Shenzhen Qianmu Communication Technology Co., Ltd. ay isang propesyonal na tagagawa, supplier, at pabrika ng China na nakatuon sa pagsasaliksik, pagpapaunlad, at paggawa ng mga Body Cam GPS antenna. Nakatuon ang aming focus sa paggawa ng industrial-grade GNSS ceramic antenna na partikular na idinisenyo para sa 4G/5G body-worn law enforcement device, explosion-proof na mga terminal ng koleksyon ng ebidensya, firefighting at municipal patrol equipment, at overseas body-worn camera. Bilang direktang orihinal na tagagawa, nagsisilbi kami bilang isang maaasahan, pangmatagalang pinagmumulan ng supply para sa mga tagagawa ng kagamitan sa pagpapatupad ng batas sa loob ng bansa at internasyonal.
Ano ang Body Cam GPS Antenna

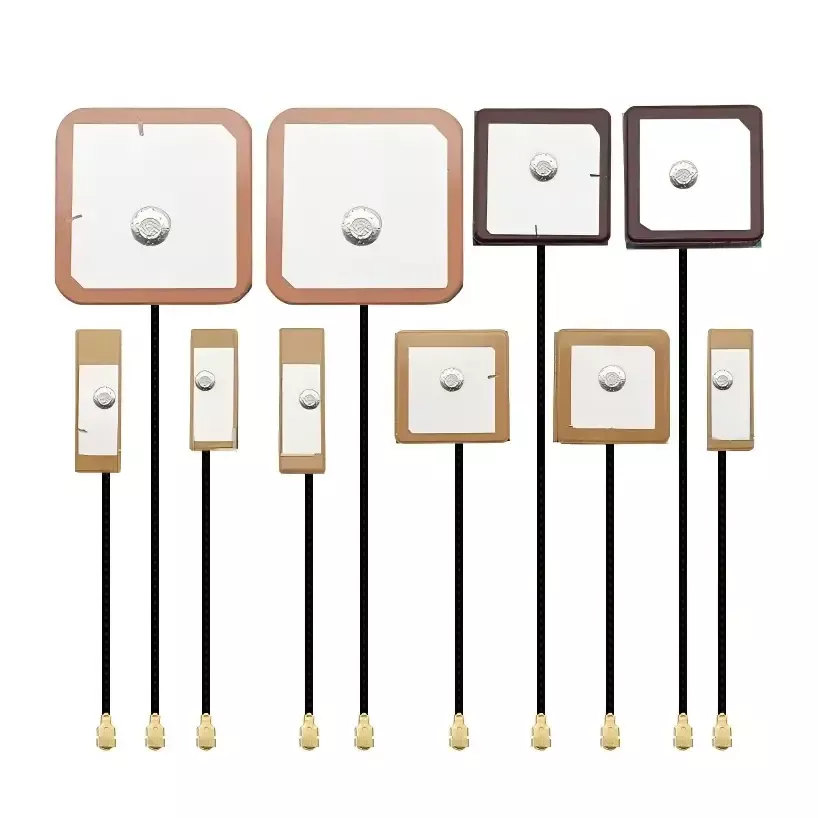

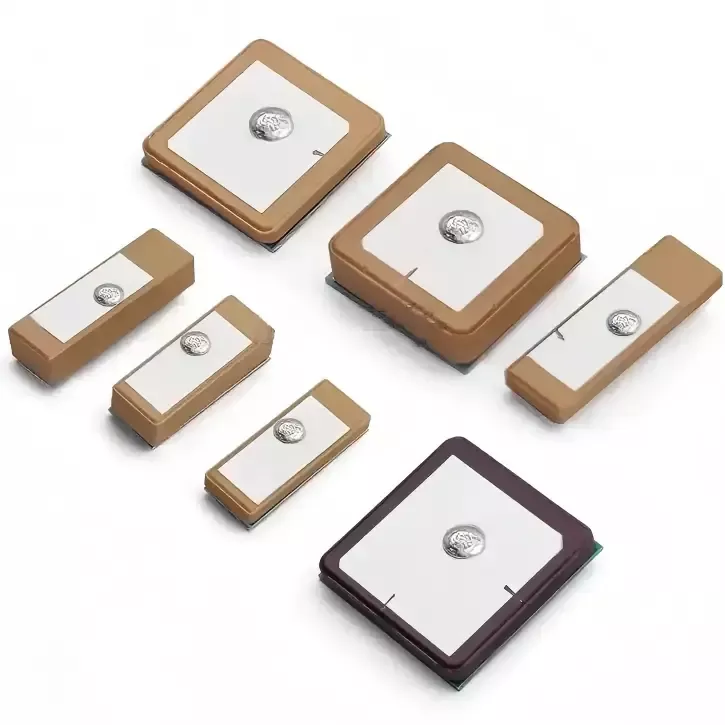

Ang Body Cam GPS Antenna ay isang pang-industriya na grade GNSS ceramic patch antenna na partikular na idinisenyo para sa mga terminal ng pangongolekta ng ebidensya na nagpapatupad ng batas ng single-sundalo. Tugma ito sa maraming satellite system kabilang ang GPS, BeiDou, GLONASS, at Galileo, at nagtatampok ng istraktura ng right-hand circular polarization (RHCP) upang umangkop sa mga katangian ng polarization ng mga global satellite navigation signal.
Sa isang matibay na disenyo ng ceramic antenna, nag-aalok ito ng mahusay na direktiba at malakas na kakayahang umangkop sa kapaligiran. Kahit na sa ilalim ng mapaghamong mga kundisyon gaya ng mga sagabal na suot ng katawan, panangga sa metal mula sa kagamitan, pagbara ng gusali sa lunsod, o mabilis na mga operasyong mobile, naghahatid ito ng matatag na data sa pagpoposisyon. Tinitiyak nito ang tumpak at nasusubaybayang geolocation na mga watermark para sa audiovisual na mga pag-record ng pagpapatupad ng batas, na nagbibigay-daan sa pagtatatag ng isang kumpleto at sumusunod na evidentiary chain.
Prinsipyo sa Paggawa

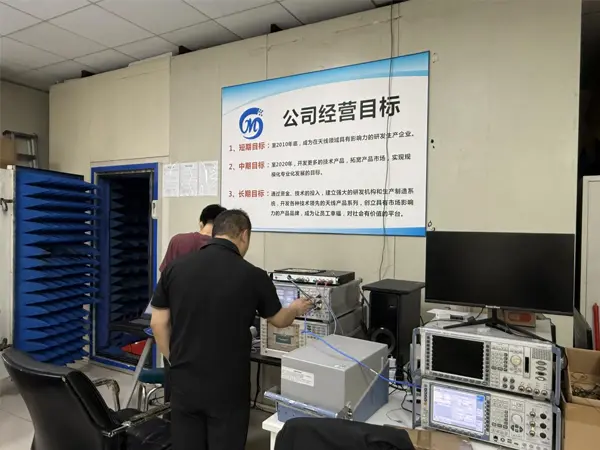

Ang Body Cam GPS Antenna ay gumagana batay sa propesyonal na satellite navigation RF reception principles. Ang buong daloy ng trabaho ay na-verify sa pamamagitan ng parehong laboratory anechoic chamber testing at real-world outdoor field testing, na tinitiyak ang malinaw na operational logic at stable na performance. Pangunahing binubuo ito ng tatlong pangunahing bahagi:
1. Satellite Signal Acquisition: Nagtatampok ang produkto ng isang pangunahing high-dielectric ceramic dielectric chip na mahusay na kumukuha ng L1-band satellite navigation signal sa himpapawid. Sa dedikadong kanang-kamay na circular polarization na disenyo, epektibo nitong pinapagaan ang signal attenuation na dulot ng pag-ikot ng device o sagabal sa katawan ng tao, paglutas ng mga karaniwang isyu gaya ng mahinang pagtanggap ng signal at nabigong pagkuha ng satellite sa mga urban na lugar na may mga makakapal na gusali o bulubundukin at malalayong rehiyon kung saan laganap ang mga multipath reflection.
2. Signal Filtering at Anti-Interference: Nagtatampok ang antenna ng integrated precision impedance matching circuit na awtomatikong nagpi-filter ng noise interference na nabuo ng 4G/5G module, Wi-Fi module, at power supply ng baterya sa loob ng body camera. Inihihiwalay nito ang mga purong signal ng satellite ng GNSS, na epektibong inaalis ang mga anomalya sa pagpoposisyon, mga jumping point, at mga pagkaantala ng trajectory na dulot ng panloob na RF crosstalk.
3. Pag-parse at output ng data: Ang na-filter at na-optimize na stable na satellite signal ay ipinapadala sa mainboard positioning chip ng device, na sa real time ay nag-parse ng tumpak na data ng latitude at longitude, bilis, oras, at altitude. Ang impormasyong ito ay sabay-sabay na naka-synchronize bilang mga geolocation na watermark para sa mga na-record na video at mga audio file sa panahon ng mga pagpapatakbo ng pagpapatupad ng batas, na nagbibigay-daan sa buong pagsubaybay, traceability, at replay ng mga trajectory ng pagpapatupad.
Mga katugmang device
Ang Body Cam GPS Antenna na ito ay ganap na compatible sa mainstream na domestic at international single-soldier evidence collection, outdoor inspection, at explosion-proof na mga kagamitan sa pagpapatupad ng batas, na sumasaklaw sa lahat ng mga sitwasyon kabilang ang mga proyekto ng gobyerno at enterprise, kaligtasan ng industriya, at kalakalan sa pag-export.
• Public Security at Traffic Police 4G/5G High-Definition Law Enforcement Body Camera
• Terminal ng BodyCam para sa pamamahala sa lunsod, pangangasiwa sa kalsada, at koleksyon ng audiovisual na ebidensya ng departamento ng bumbero
• Explosion-proof Intrinsically Safe Law Enforcement Recorder para sa Chemical at Mining Applications
• Power inspection, railway patrol, at field operation single-person recording terminal para sa petrochemical industry
• Multi-band Body-Worn Camera para sa Overseas Foreign Trade
Pangunahing Produkto
Upang matugunan ang mga hamon na dulot ng panlabas na mga kondisyon sa pagpapatakbo, matinding internal interference, at malupit na kapaligiran para sa mga kagamitan sa pagpapatupad ng batas, ang aming ceramic na GPS antenna ay higit na gumaganap sa mga karaniwang antenna sa merkado sa mga tuntunin ng materyal, proseso ng pagmamanupaktura, istraktura, at pagganap, na nag-aalok ng mga sumusunod na pangunahing bentahe sa pagkakaiba-iba:
1. High-gain ceramic dielectric na may mahusay na anti-obstruction capability
Nilagyan ng high-precision, high-dielectric constant ceramic chips, ang sensitivity ng pagtanggap ng signal ay mas mataas kaysa sa tradisyonal na FPC flexible antenna. Matatagpuan nitong nakakakuha ng mga signal ng satellite sa ilalim ng mga mapanghamong kundisyon gaya ng pagharang sa katawan ng tao, pambalot ng metal na kalasag, o pagbara ng matataas na gusali at bundok, na epektibong nireresolba ang mga isyu ng madalas na pag-anod ng posisyon at pagkawala ng trajectory sa panahon ng pagpapatupad ng batas sa mga urban alley at bulubunduking kapaligiran sa labas.
2. Industrial-grade na may malawak na temperatura na materyal, na angkop para sa lahat ng klima at malupit na kapaligiran
Sa pamamagitan ng pag-abandona sa mga kumbensyonal na sibilyan na ceramic na materyales at paggamit ng mga pang-industriyang high-temperature na sintered ceramic substrates, ang device ay maaaring gumana nang matatag sa matinding temperatura mula -40°C hanggang +75°C. Nakatiis ito sa malupit na mga kondisyon tulad ng matinding pagkakalantad sa araw sa tag-araw, taglamig na hamog na nagyelo at mababang temperatura, at mainit, mahalumigmig na mga kapaligiran sa mga lugar ng pagmimina, na tinitiyak ang pare-parehong pagganap ng pagpoposisyon sa buong orasan at perpektong nakakatugon sa lahat ng panahon na kinakailangan sa pagpapatakbo ng mga kagamitan sa pagpapatupad ng batas.
3. Propesyonal na circular polarization na disenyo upang sugpuin ang multipath interference
Ang nakalaang istraktura ng pabilog na polarization ng kanang kamay ay tiyak na tumutugma sa mga katangian ng polarization ng mga pandaigdigang signal ng satellite, na epektibong nag-filter ng interference sa multipath na dulot ng mga pagmuni-muni ng gusali, mga repraksyon sa lupa, at mga pagmumuni-muni ng kagamitan sa metal, na makabuluhang nagpapahusay sa katumpakan ng pagpoposisyon. Sa panahon ng paggalaw ng mga tauhan, mabilis na paglalakad, o pagliko, ang pag-record ng tilapon ay nananatiling tuluy-tuloy at matatag, na walang mga disconnection o drift.
4. Matigas na ceramic na istraktura, shock-resistant at matibay para sa mas mahabang buhay
Nagtatampok ang ceramic antenna ng isang matatag na pangkalahatang istraktura na may mahusay na pagtutol sa compression, vibration, at baluktot. Kapag ginamit sa mga kagamitan sa pagpapatupad ng batas—na napapailalim sa matagal na pagkasira, mga epekto, panginginig ng boses sa labas, o mga pagpapatakbo ng mobile na sasakyan—nananatili itong buo sa istruktura at nagpapanatili ng maaasahang contact sa signal, na makabuluhang binabawasan ang mga rate ng pagkabigo pagkatapos ng pagbebenta at mga gastos sa pagpapanatili.
5. Tugma sa maraming satellite system, magagamit sa loob at sa ibang bansa
Sinusuportahan ang naka-synchronize na satellite reception mula sa GPS, BeiDou, GLONASS, at Galileo system. Para sa mga proyekto ng domestic government at enterprise, maaaring unahin ng device ang compatibility sa BeiDou system, habang ang mga order sa kalakalan sa ibang bansa ay maaaring maayos na isama sa mga pangunahing signal ng GPS. Tinitiyak ng dalawahang kakayahan na ito ang pagiging angkop para sa parehong mga proyekto sa domestic bidding at internasyonal na mga merkado sa pag-export, na nagbibigay-daan sa isang device na umangkop sa mga pandaigdigang sitwasyon ng paggamit.
6. Custom-made ng orihinal na pabrika, walang middlemen para sa mas mabilis na paghahatid
Bilang isang pabrika na nakabase sa China na nagsasama ng R&D, pagmamanupaktura, at pagbebenta, nagpapatakbo kami sa isang independiyenteng laboratoryo ng RF at mga standardized na linya ng produksyon. Mabilis naming mako-customize ang mga sample batay sa mga disenyo ng produkto at mga kinakailangan sa pagganap ng mga customer, na naghahatid ng mga prototype sa loob ng 7–10 araw ng trabaho. Sinusuportahan namin ang malakihan, mataas na dami ng paghahatid na may nakatuong isa-sa-isang teknikal na suporta sa buong proseso—walang middlemen, walang markup, at walang after-sales shirking.
Teknikal na Pagtutukoy
|
Item ng Parameter |
Teknikal na Pagtutukoy |
|
Pangalan ng Produkto |
Body Cam GPS Antenna |
|
Uri ng Antenna |
GNSS Ceramic Surface Mount Antenna (Aktibo/Passive Opsyonal) |
|
Operating frequency band |
GPS L1: 1575.42 MHz, BeiDou B1: 1561 MHz |
|
Paraan ng polariseysyon |
Right-hand circular polarization (RHCP) |
|
Katangiang impedance |
50Ω |
|
Standing Wave Ratio (VSWR) |
≤1.8 |
|
Peak gain |
3.0~3.8 dBi |
|
Aspect ratio |
≤3dB (mababa ang interference, mataas na katatagan) |
|
Temperatura ng pagpapatakbo |
-40 ℃ hanggang +75 ℃ |
|
Temperatura ng imbakan |
-45℃ hanggang +80℃ |
|
Paraan ng pag-install |
SMT placement / through-hole soldering / custom connectors |
Paghahambing ng Produkto | Ceramic Antenna kumpara sa FPC Antenna
|
|
Qianmu Body Cam GPS Antenna |
Karaniwang FPC Flexible GPS Antenna |
|
Pangunahing materyal |
Industrial high-temperature sintered ceramic dielectric |
Standard PI flexible film na materyal |
|
Pagkuha ng signal |
Mataas na nakuha, malakas na kakayahang kumuha ng mga signal sa mga nakaharang na kapaligiran |
Mababang nakuha, madaling mawala ang signal sa mga nakaharang na kapaligiran |
|
Pagganap ng paglaban sa temperatura |
Matatag na operasyon sa malawak na hanay ng temperatura mula -40°C hanggang +75°C |
Hindi magandang paglaban sa temperatura, na may makabuluhang pagkasira ng pagganap sa mataas at mababang temperatura na mga kapaligiran |
|
Structural stability |
Matigas na istraktura, lumalaban sa lindol at lumalaban sa presyon, hindi nababago at walang pinsala |
|
|
Kakayahang anti-interference |
Propesyonal na anti-multipath interference at anti-internal RF crosstalk |
Madaling magambala mula sa 4G/5G, Wi-Fi, at mga pinagmumulan ng kuryente, na nagreresulta sa matinding pag-jitter sa pagpoposisyon. |
|
Mga naaangkop na sitwasyon |
Industrial enforcement, panlabas na extreme complex full-scenario |
Karaniwang mga produktong elektronikong consumer |
|
Rate ng pagkabigo pagkatapos ng benta |
Mababang error sa pagpoposisyon at malakas na katatagan sa paggamit ng batch |
Mataas na saklaw ng mga pagkakamali sa pag-anod at pagdiskonekta, na nagreresulta sa mataas na mga gastos pagkatapos ng pagbebenta |
Gabay sa Pag-install at Paggamit

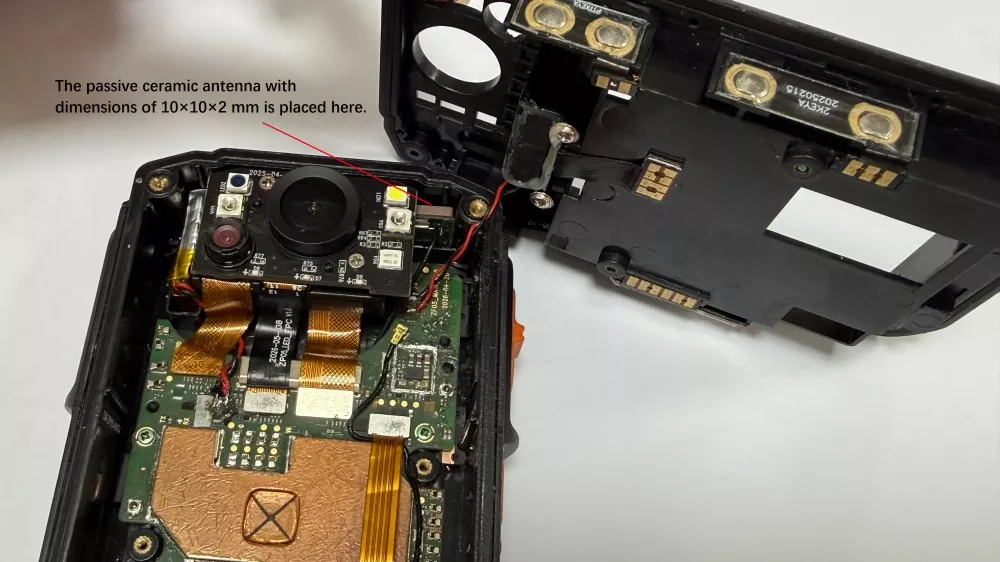

1. Pagpili ng Lokasyon ng Pag-install
Ang ceramic antenna radiation core area ay hindi dapat direktang natatakpan o nahahadlangan ng mga metal housing, cell ng baterya, o metal bracket. Inirerekomenda na i-install ang device sa isang non-metallic na lugar sa itaas ng interior ng body camera, na nagpapanatili ng ligtas na distansya na hindi bababa sa 15 mm mula sa 4G/5G at Wi-Fi antenna upang maiwasan ang interference ng co-channel at matiyak na walang harang na pagtanggap ng signal ng satellite.
2. Mga Detalye ng Welding at Fixation
Para sa mga pin-type na ceramic antenna, tiyaking puno ang mga solder joint, na walang malamig na paghihinang, hindi nakuhang paghihinang, o detached na paghihinang. Para sa mga produktong naka-mount sa ibabaw ng SMT, mahigpit na sundin ang mga pamantayan ng proseso ng pag-mount ng pabrika upang makamit ang patag at ligtas na pagkakahanay sa ibabaw ng PCB. Sa panahon ng pagpupulong, iwasang maglapat ng labis na puwersa sa ceramic chip upang maiwasan ang mga panloob na micro-crack at maalis ang mga potensyal na nakatagong signal failure sa susunod.
3. Anti-interference Protection Operation
Pagkatapos ma-install ang antenna, gumamit ng insulating tape upang ihiwalay ang antenna mula sa power module at ang high-power area ng motherboard para mabawasan ang electrical interference. Iruta ang mga kable ng antenna upang hindi tumakbo ang mga ito parallel sa mga linya ng kuryente sa malalayong distansya, at sa gayon ay maiiwasan ang pagbabago ng signal at hindi matatag na pagpoposisyon sa pinagmulan.
4. Kumpletuhin ang Machine Debugging at Verification Standards

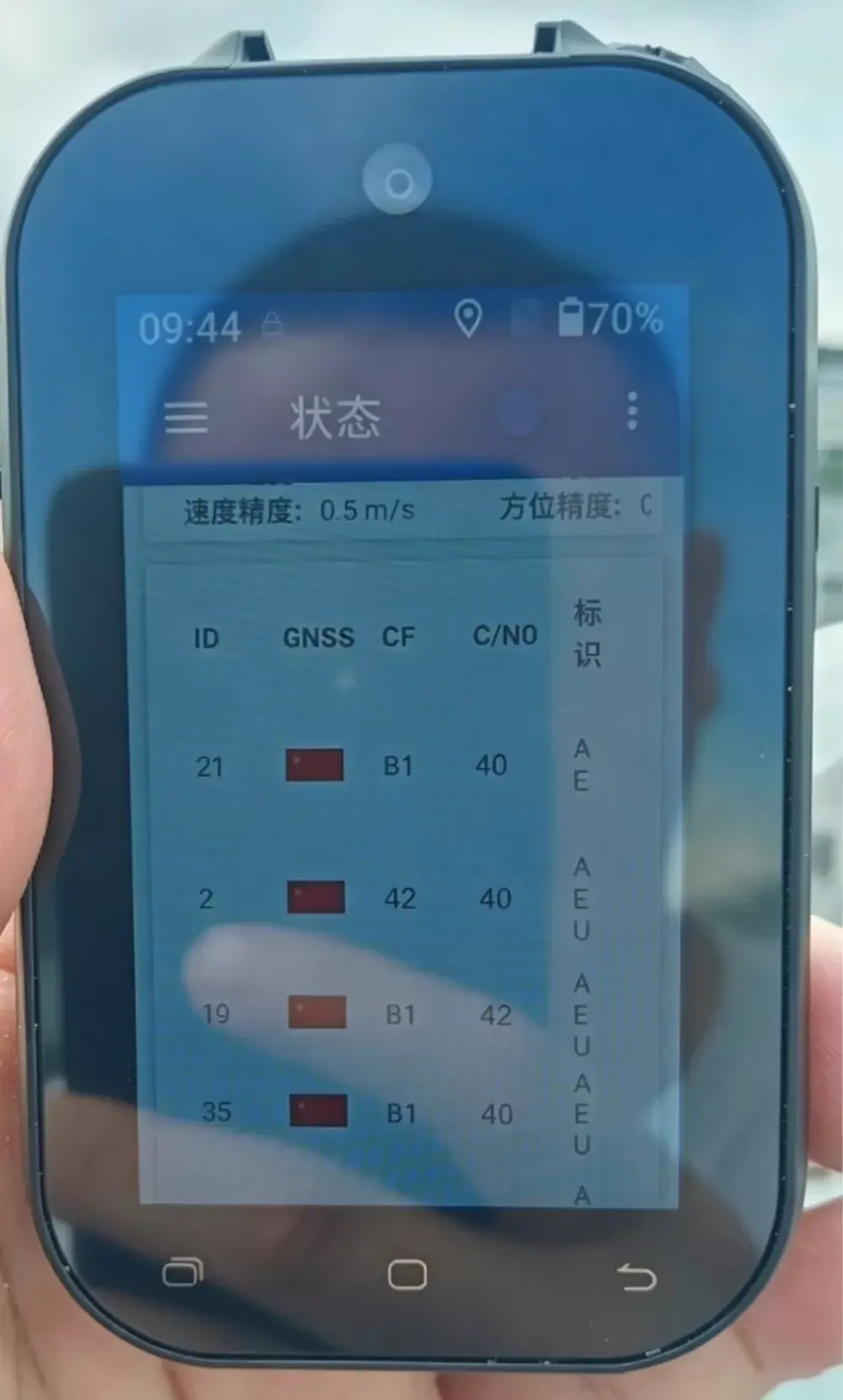

Pagkatapos makumpleto ang pag-assemble ng device, dapat isagawa ang panlabas na real-world star acquisition testing; Ang panloob na single-board na pagsubok lamang ay hindi sapat. Kabilang sa mga pangunahing parameter na ibe-verify ang bilang ng mga satellite na nakuha sa panahon ng malamig at mainit na pagsisimula, katumpakan ng pagpoposisyon, at pagpapatuloy ng trajectory, na tinitiyak na ang pagganap ng antenna ay nakakatugon sa mga detalye pagkatapos ng huling pagpupulong at maiwasan ang mga isyu sa kalidad ng batch.
Paano Pumili ng Kwalipikadong GPS Antenna
Maraming procurement at equipment development personnel ang kulang sa RF expertise, kadalasang humahantong sa kanila na bumili ng civilian-grade antenna sa mababang presyo. Nagreresulta ito sa substandard na pagganap ng produkto, nabigong pagtanggap ng proyekto, at malakihang pagkabigo pagkatapos ng benta. Batay sa mga taon ng karanasan sa industriya, nag-summarize kami ng apat na pangunahing pamantayan para sa pagpili ng mga antenna para sa pang-industriyang kagamitan sa pagpapatupad:
1. Unahin ang pang-industriyang-grado na mga espesyal na materyales: matatag na alisin ang paggamit ng mga karaniwang sibilyan na ceramic na hilaw na materyales, at dapat pumili ng pang-industriya-grade ceramic substrates na may malawak na temperatura tolerance at anti-interference na mga katangian na angkop para sa kumplikadong mga kondisyon ng pagpapatakbo, na tinitiyak ang pangmatagalang matatag na pagganap sa matinding panlabas na kapaligiran.
2. Tumutok sa aktwal na data ng pagsubok, tanggihan ang mga teoretikal na parameter: Karamihan sa mga tagagawa sa merkado ay nagbibigay lamang ng mga teoretikal na detalye nang walang suporta sa pagsubok sa totoong mundo. Ang mga kagalang-galang na orihinal na manufacturer ay maaaring mag-alok ng mga ulat sa pagsubok sa darkroom, mga video sa pagsubok sa labas ng field, at data ng pagsubok sa pagtanda na may mataas na temperatura—mga parameter na tunay at nabe-verify.
3. Pumili ng mga pinasadyang na-optimize na produkto para sa kagamitan sa pagpapatupad ng batas: Ang mga karaniwang navigation antenna ay hindi na-optimize para sa magkakasamang buhay ng maraming antenna, metal shielding, o sagabal sa katawan ng tao sa mga device na nagpapatupad ng batas, na ginagawang hindi angkop ang mga ito para sa mga kondisyon ng pagpapatakbo ng single-soldier device. Mahalagang pumili ng mga custom-designed antenna na partikular na iniakma para sa mga terminal ng pagpapatupad ng batas upang malutas ang pangunahing isyu ng internal na interference sa RF.
4. Unahin ang direktang pakikipagtulungan sa mga pinagmumulan ng pabrika: Pumili ng mga Chinese na manufacturer na may pinagsamang kakayahan sa R&D, sample modification, mass production, at after-sales service. Nagbibigay-daan ito sa mabilis na pag-customize, matatag na supply, mabilis na suporta pagkatapos ng benta, at iniiwasan ang mga isyu gaya ng mga markup ng presyo ng mga tagapamagitan at mga gaps sa komunikasyon sa teknikal na koordinasyon.
FAQ
Q1: Ang ceramic antenna na ito ay maaaring magkatugma sa lahat ng brand ng body-worn camera?
Compatible sa karamihan ng mga 4G/5G body-worn law enforcement camera na available sa komersyo, explosion-proof na mga terminal ng pangongolekta ng ebidensya, at outdoor inspection bodycam, habang sinusuportahan din ang mga custom na hindi karaniwang configuration na eksaktong iniakma sa istraktura ng device, interface, at dimensyon.
Q2: Sa anong mga partikular na paraan nahihigitan ng ceramic antenna ang FPC antenna?
Kabilang sa mga pangunahing pagpapahusay ang mas mabilis na pagkuha ng satellite, nabawasan ang error sa pagpoposisyon, walang patid na pagsubaybay, at makabuluhang pinahusay na pagganap ng anti-interference, anti-vibration, at paglaban sa temperatura—mula sa matinding lamig hanggang sa mataas na init. Ang mga upgrade na ito ay ganap na nireresolba ang mga pagkabigo sa pagpoposisyon sa ilalim ng kumplikadong mga kondisyon sa labas at makabuluhang binabawasan ang mga rate ng serbisyo pagkatapos ng benta ng kagamitan.
Q3: Sinusuportahan mo ba ang customization, sampling, at maliliit na pagsubok na order?
Suporta! Bilang direktang tagagawa, nag-aalok kami ng prototyping, mga small-batch na pagsubok na mga order, at malakihang serbisyo sa mass production, na ganap na nako-customize ayon sa mga drawing ng customer at mga kinakailangan sa pagganap.
Q4: Maaari bang gamitin ang produkto para sa pag-export sa ibang bansa? Kumpleto na ba ang lahat ng kinakailangang sertipikasyon?

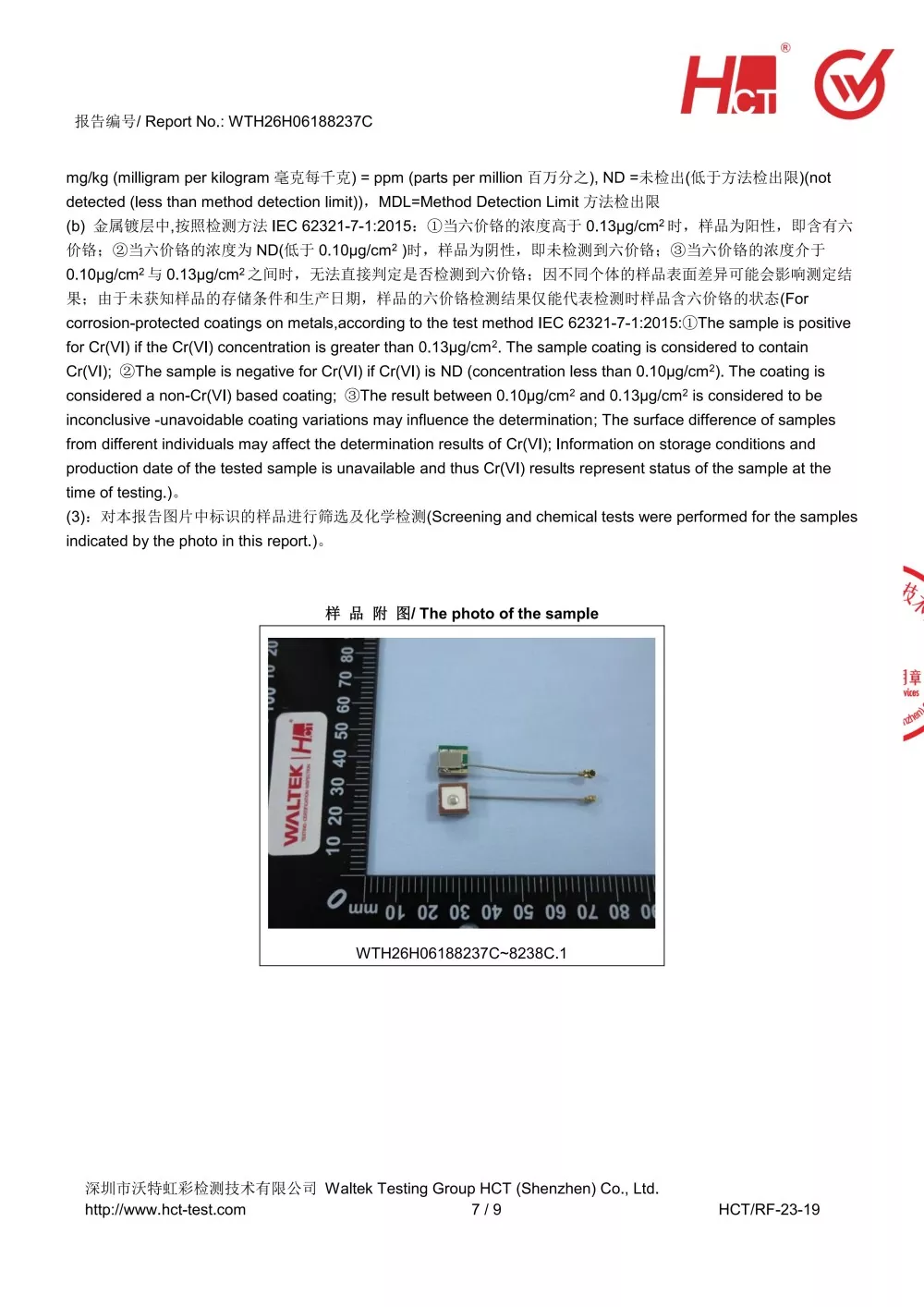

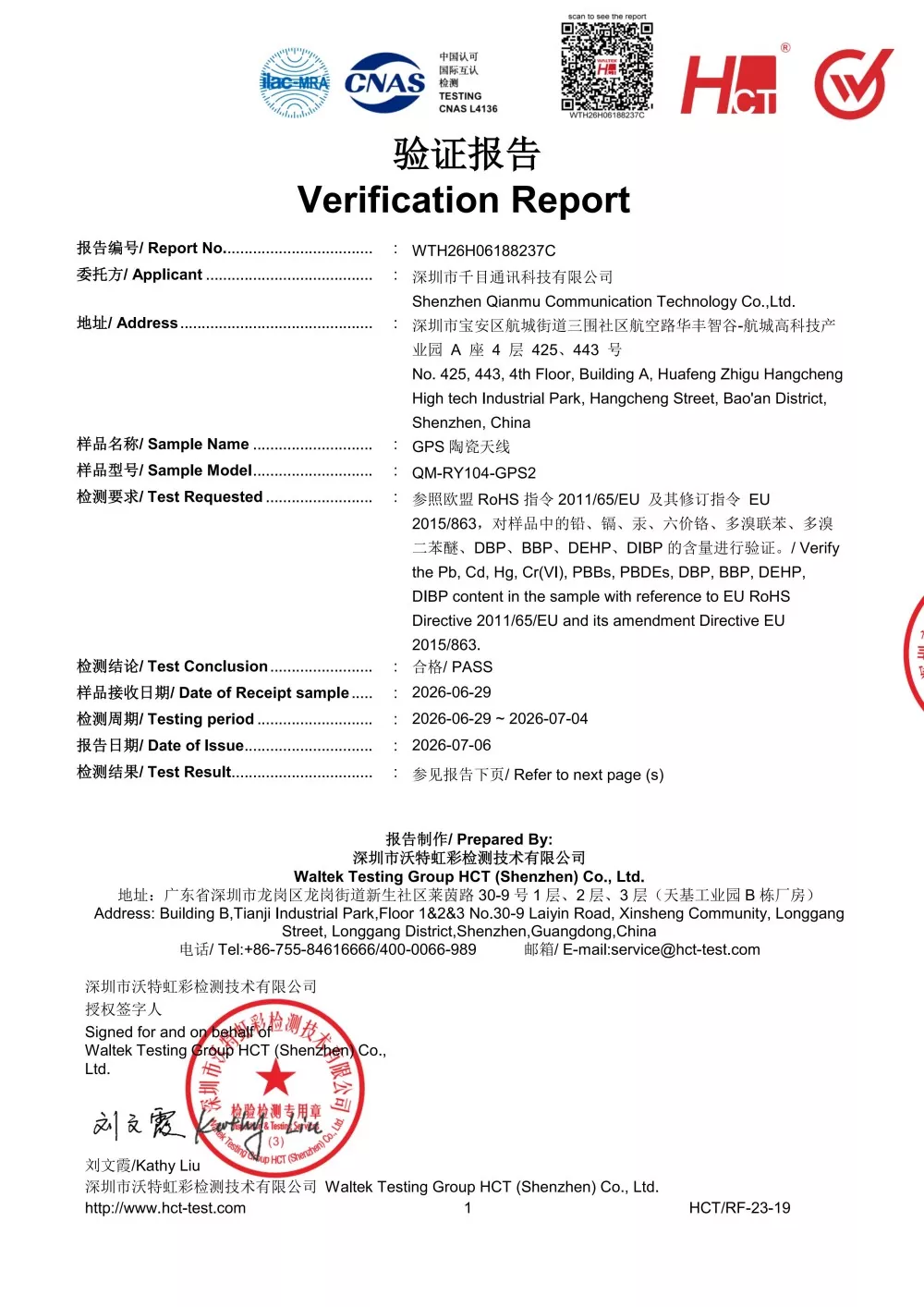

Ang lahat ng produkto ay may kasamang ganap na mga certification sa pag-export kabilang ang CE, FCC, at RoHS, na nakakatugon sa mga pandaigdigang pamantayan at nagbibigay-daan sa pag-export nang walang pag-aalala sa Europe, Americas, Southeast Asia, Middle East, at lahat ng iba pang rehiyon.
Q5: Matatag ba ang pagganap ng produkto sa ilalim ng matinding mataas at mababang kondisyon ng temperatura?
Nagtatampok ang produkto ng isang pang-industriya na grado na malawak na disenyo ng temperatura, na sumailalim sa mahigpit na high-low temperature cycling aging test, na may kaunting pagkasira ng pagganap sa mga kapaligiran mula -40°C hanggang +75°C, na ginagawa itong ganap na angkop para sa panlabas, pagmimina, matinding lamig, at mataas na temperatura na mga kondisyon sa buong orasan.
