Tablet 4G Data Antenna

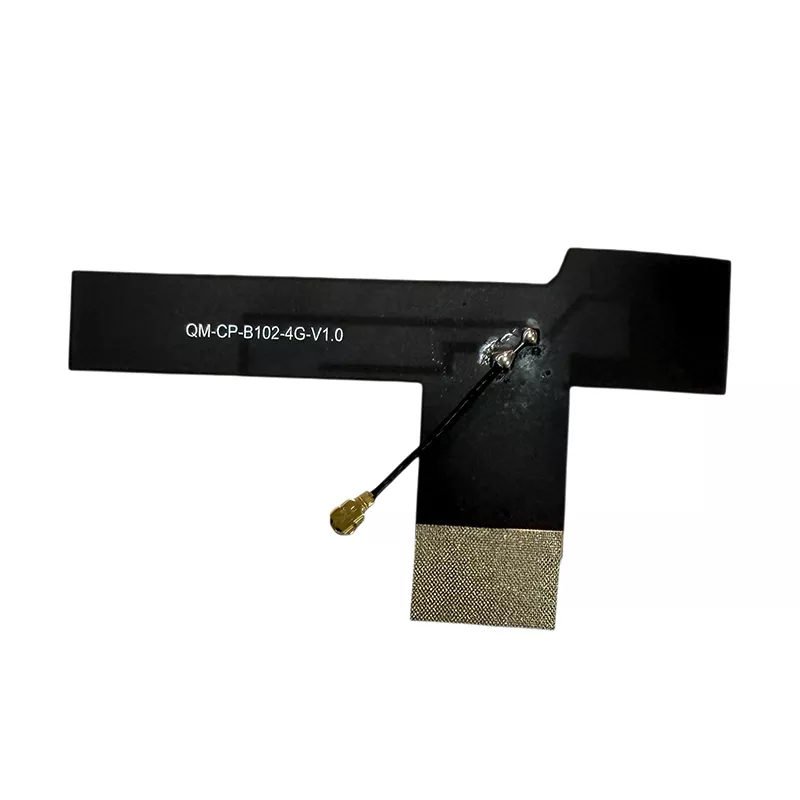

Ang Tablet 4G Data Antenna ay isang built-in na wireless signal reception at transmission component na partikular na idinisenyo para sa mga tablet device. Ang Tablet 4G LTE Antenna na ito ay nagtatampok ng magaan, flexible na istraktura na na-optimize para sa limitadong panloob na espasyo ng mga tablet. Pinangangasiwaan nito ang paghahatid ng data at pagtanggap ng signal sa mga 4G LTE network, pagsuporta sa cellular connectivity, pag-upload at pag-download ng data, at matatag na komunikasyon sa network. Bilang isang Built-in na 4G LTE Antenna, ito ay idinisenyo para sa panloob na pag-install sa halip na gamitin bilang isang panlabas na unibersal na antena.

Kung ikukumpara sa mga kumbensiyonal na internal antenna configuration, pinagsasama ng solusyon na ito ang isang flexible na FPC substrate na may compact na profile para ma-accommodate ang iba't ibang istruktura ng tablet. Maaaring suriin ang disenyo para sa mga consumer, pang-edukasyon, pang-industriya, at espesyal na mga application ng tablet ayon sa mga kinakailangang frequency band at mga kondisyon sa pag-install.

Katugmang Saklaw ng Device

Bilang isang versatile at nako-customize na 4G LTE Antenna para sa mga tablet application, ang produktong ito ay idinisenyo para sa mga tablet device na sumusuporta sa 4G network connectivity. Ang pagiging tugma ay depende sa mga sinusuportahang frequency band ng device, panloob na espasyo ng antenna, at RF interface.

• Mga sibilyang tablet na nasa grade ng consumer: mga home entertainment tablet, full-network communication tablet, at portable na personal na tablet device

• Mga Pang-edukasyon na Commercial Tablet: Mga Tablet sa Pag-aaral ng Mag-aaral, Mga Tablet na Partikular sa Edukasyon sa Campus, Mga Commercial Tablet ng Institusyon ng Pagsasanay

• Industrial Rugged Tablets: Industrial Handheld Tablet, Dustproof, Waterproof, at Explosion-Proof Industrial Tablet, Outdoor Smart Tablet

• Mga espesyal na in-vehicle na tablet: mga in-vehicle infotainment tablet, logistik at mga terminal ng sasakyan sa transportasyon, mga construction machinery control tablet

• Mga tablet na tukoy sa industriya: mga medikal na tablet, mga tablet sa pagsubaybay sa seguridad, mga terminal na tablet sa warehouse intelligent, mga IoT smart tablet device

Mga Detalyadong Teknikal na Pagtutukoy

Gabay sa Pag-install at Paggamit

Ang Tablet 4G Data Antenna na ito ay idinisenyo para sa panloob na pag-install sa mga katugmang tablet device. Magagamit ito sa paggawa ng device, pagpapanatili, at mga proyekto sa pagpapalit ng antenna. Ang pag-install ay dapat isagawa ng mga tauhang pamilyar sa pag-disassembly ng tablet at paghawak ng RF connector. Ang mga tiyak na hakbang sa pag-install ay ang mga sumusunod:

1. Pag-disassembly at Paglilinis: I-off ang tablet device, alisin ang takip sa likod, at linisin ang alikabok at mga labi mula sa panloob na lugar ng pag-install. Tiyaking patag, malinis, at walang mga protrusions o sagabal ang mounting surface.

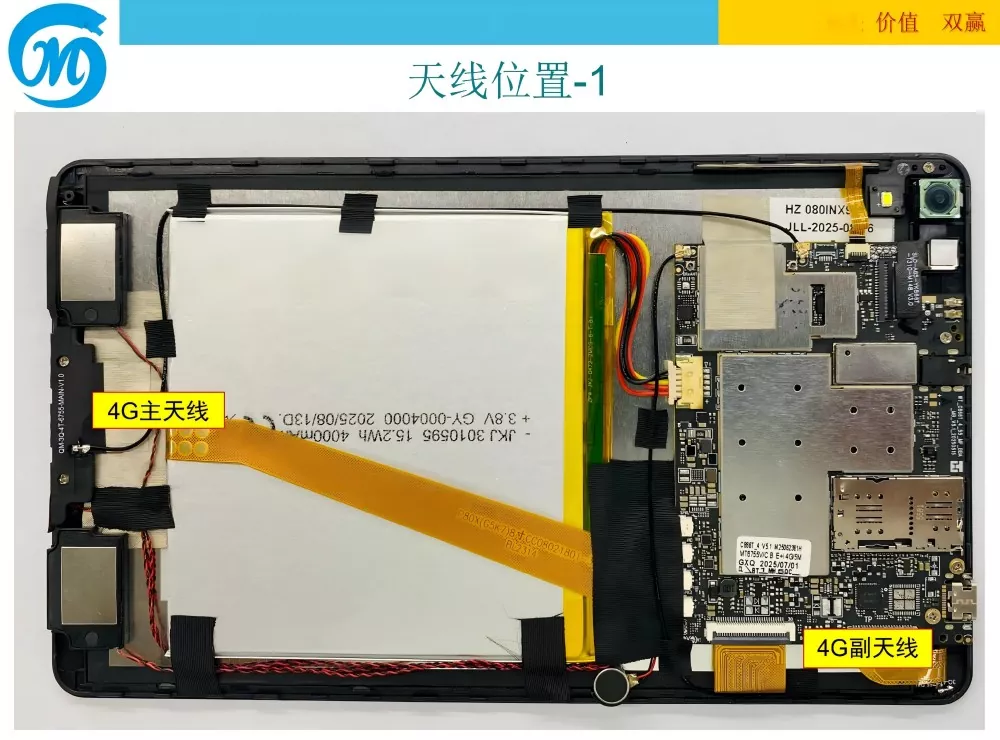

2. Positioning at Attachment: Alisin ang high-temperature-resistant adhesive protective film mula sa likod ng antenna. I-align ito nang eksakto sa nakareserbang posisyon ng antenna sa loob ng tablet, ilagay ito sa isang malinaw na bahagi ng katawan ng device na hindi nakaharang sa metal. Dahan-dahang pindutin nang 3 hanggang 5 segundo upang matiyak na ang antenna ay nakadikit nang ligtas, nang walang maluwag o nakakataas na mga gilid.

3. Interface Connection: I-align ang IPEX connector sa dulo ng antenna sa RF socket sa motherboard ng tablet, pagkatapos ay pindutin nang patayo hanggang sa ligtas itong maikonekta. Tiyakin ang mabuting pakikipag-ugnayan na walang maluwag na koneksyon o hindi magandang kontak. Ang pagsasaayos ng koneksyon na ito ay may kaugnayan kapag pumipili ng IPEX 4G LTE Antenna para sa isang katugmang tablet RF interface.

4. Ayusin ang pagruruta ng cable: Ayusin nang maayos ang mga antenna cable upang maiwasan ang labis na paghila, pagbaluktot, o pag-compress, at ilayo ang mga ito sa mga lugar na nagdudulot ng init gaya ng baterya at motherboard upang maiwasan ang pangmatagalang pagtanda at pagkasira.

5. Pagsubok sa pag-install: Muling ikabit ang takip sa likod ng tablet, i-secure ang mga fixing screw, i-on ang device, i-enable ang 4G network, subukan ang bilis ng internet at lakas ng signal, at kumpirmahin na walang mga anomalya sa signal o mga isyu sa pagdiskonekta bago ang normal na paggamit.

Background ng Kumpanya

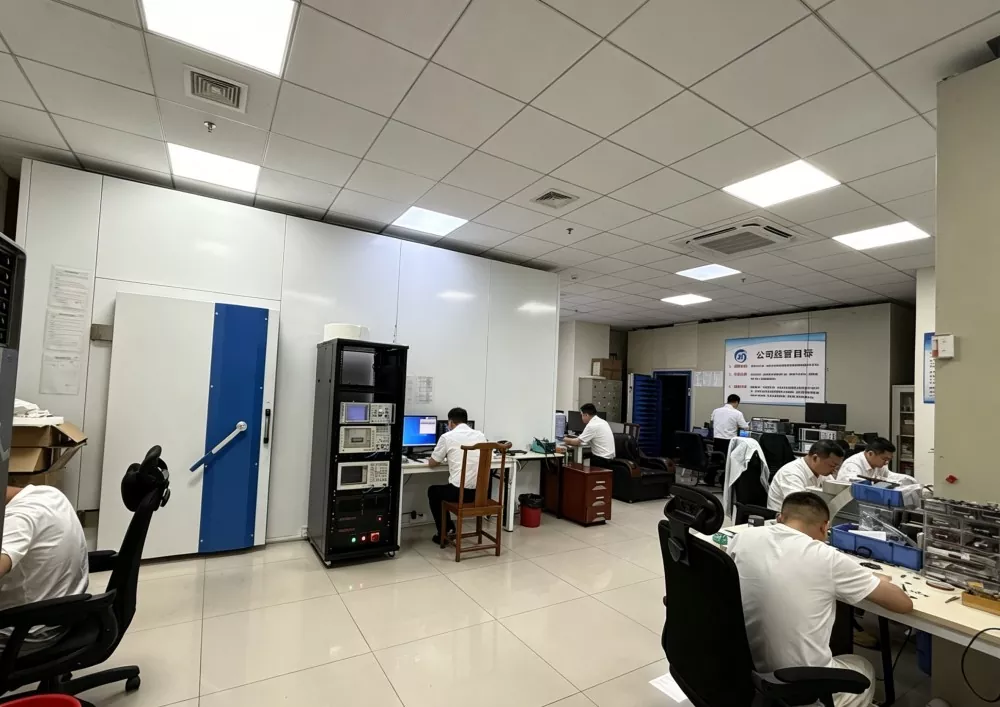

Ang Shenzhen Qianmu Communication Technology Co., Ltd. ay nakikibahagi sa industriya ng communications antenna sa loob ng mahigit isang dekada, nagsisilbing Chinese manufacturer at supplier na nagsasama ng R&D ng antenna, pagbuo ng amag, malakihang produksyon, pagsusuri sa kalidad ng kontrol, at suporta pagkatapos ng benta. Dalubhasa ang kumpanya sa mga solusyon sa wireless na komunikasyon antenna, kabilang ang mga produkto ng Tablet 4G Data Antenna, IoT antenna, at mga built-in na terminal antenna. Kasama sa mga pasilidad nito ang mga operasyon sa pagmamanupaktura, mga linya ng produksyon, mga laboratoryo ng R&D, at mga kagamitan sa pagsubok upang suportahan ang pagbuo ng produkto at kontrol sa kalidad. Maaaring isaayos ang mga pagbisita sa pabrika, at ang mga proseso ng produksyon at inspeksyon ay napapailalim sa mga pamamaraan ng pamamahala ng kalidad ng kumpanya.

Ang mga pangunahing miyembro ng koponan ay may higit sa 10 taon ng karanasan sa R&D ng antenna ng komunikasyon, na may kadalubhasaan sa pag-adapt ng signal, pagtutugma ng impedance, at mga kinakailangan sa panloob na pag-install para sa iba't ibang tablet device. Nagbigay ang koponan ng mga solusyon sa antenna sa higit sa 300 digital terminal at mga tagagawa ng kagamitang pang-industriya sa buong mundo. Available ang mga customized na solusyon ayon sa mga kinakailangan ng produkto at mga kondisyon ng pagsasama ng device.

Gabay sa Pagpili ng Produkto

Kapag pumipili ng Tablet 4G LTE Antenna, ang mga karaniwang pagsasaalang-alang ay kinabibilangan ng frequency compatibility, installation space, connector type, at RF performance. Ang mga sumusunod na punto ay maaaring makatulong na matukoy kung ang iminungkahing antenna ay angkop para sa isang partikular na proyekto ng tablet.

• Suriin ang compatibility ng frequency band: Unahin ang mga antenna na sumasaklaw sa mga kinakailangang frequency band. Para sa mga domestic device, i-verify ang pagiging tugma sa mga nilalayong carrier band; para sa mga export device, kumpirmahin ang suporta para sa mga frequency band na ginagamit sa target market. Ang mga nawawalang banda ay maaaring makaapekto sa pagtanggap ng signal at pagganap ng data.

• Suriin ang materyal at pagkakayari: Ang isang nababaluktot na FPC 4G Antenna ay maaaring tumanggap ng mga kinakailangan sa panloob na pag-install kung saan kailangan ang isang manipis, nababaluktot na substrate. Suriin ang substrate, conductive element, at insulating coating upang matukoy kung ang disenyo ay angkop para sa nilalayong kapaligiran sa pag-install.

• Suriin ang aktwal na mga parameter ng pagsubok: Suriin ang mga magagamit na ulat sa pagsubok at data ng pagsukat. Kabilang sa mga pangunahing parameter ang gain, SWR, at impedance. Kumpirmahin na ang nasusukat na pagganap ay nakakatugon sa mga kinakailangan ng target na device at mga operating band.

• Suriin ang mga sukat ng compatibility: Piliin ang naaangkop na mga dimensyon ng antenna ayon sa panloob na espasyo ng tablet. Para sa mga ultra-slim na device, isaalang-alang ang 0.15mm-kapal na disenyo at i-verify ang available na mounting area, cable route, at clearance. Maaaring talakayin ang mga custom na hindi karaniwang laki upang matugunan ang mga hadlang sa pag-install.

• Suriin ang RF connector: Ang IPEX/U.FL connector ay dapat tumugma sa RF socket sa tablet motherboard. Kumpirmahin ang pagbuo ng connector, haba ng cable, at pag-aayos ng koneksyon bago mag-order. Ang isang Panloob na LTE Antenna para sa mga proyekto ng Tablet ay maaaring mangailangan ng ibang connector o configuration ng cable depende sa disenyo ng device.

• Suriin ang pag-customize at kakayahan sa supply: Para sa mga proyektong may mga espesyal na dimensyon, haba ng cable, kinakailangan sa connector, o frequency configuration, maaaring suriin ang isang Custom na Tablet Antenna ayon sa mga detalye ng device. Kumpirmahin ang mga sample, kinakailangan sa pagsubok, dami ng produksyon, at oras ng lead bago ang mass production.

• Suriin ang mga kakayahan ng tagagawa: Isaalang-alang ang karanasan ng tagagawa, pagsubok ng produkto, kontrol sa kalidad, mga opsyon sa pagpapasadya, at suporta pagkatapos ng benta kapag pumipili ng pangmatagalang supplier ng antenna.

FAQ

Q1: Sinusuportahan ba ng Tablet 4G Data Antenna ang mga 4G network sa ibang bansa?

A: Sinusuportahan ng antenna ang mga frequency band na nakalista sa mga teknikal na detalye. Para sa mga kagamitan sa pag-export, ihambing ang mga band na ito sa mga LTE band na ginagamit sa target na bansa at mga kinakailangan sa modem ng tablet. Maaaring talakayin ang mga karagdagang configuration ng frequency kung hindi saklaw ng karaniwang mga detalye ang mga kinakailangang banda.

Q2: Maaari bang i-customize ang antenna sa mga tuntunin ng laki, uri ng connector, at haba ng cable?

A: Oo. Maaaring kabilang sa mga opsyon sa pag-customize ang mga dimensyon ng antenna, haba ng cable, uri ng connector, at configuration ng frequency ayon sa panloob na istraktura ng kagamitan. Para sa proyekto ng Custom na Tablet Antenna, ibigay ang available na espasyo sa pag-install, mga kinakailangang LTE band, mga detalye ng RF connector, at target na application para masuri ang compatibility.

Q3: Gaano katagal ang warranty ng produkto? Paano hinahawakan ang mga isyu sa kalidad?

A: Ang produkto ay may kasamang 1-taong warranty at panghabambuhay na serbisyo sa pagpapanatili. Para sa mga isyu sa kalidad na hindi sanhi ng pinsala ng tao, ang nakasaad na patakaran sa serbisyo ay nagbibigay ng mga libreng pagpapalit o muling pagpapadala, kasama ang teknikal na suporta upang matugunan ang mga problema sa paggamit. Kumpirmahin ang mga naaangkop na tuntunin kapag naglalagay ng order.

Q4: Makakasira ba ang madalas na pagyuko sa isang flexible antenna?

A: Gumagamit ang produkto ng nababaluktot na FPC substrate na idinisenyo para sa panloob na pag-install. Iwasan ang mga matutulis na tiklop, paulit-ulit na labis na pagyuko, o pagdiin sa elementong nagra-radiating at cable ng feeder. Ang pag-install ay dapat sumunod sa mekanikal na mga kinakailangan ng antenna upang makatulong na mapanatili ang istraktura at pagganap ng RF nito.

Q5: Ano ang minimum na dami ng order? Maaari bang ibigay ang mixed batch?

A: Ang mga karaniwang in-stock na produkto ay nakasaad na walang minimum na dami ng order, na may maliit na halo-halong batch at paminsan-minsang mga pagbili na sinusuportahan. Maaaring maging kwalipikado ang malalaking order para sa tiered na pagpepresyo. Kumpirmahin ang kasalukuyang stock, mga kinakailangan sa pag-customize, at mga lead time ng produksyon bago mag-order.

Q6: Anong connector ang ginagamit ng antenna?

A: Ang karaniwang interface ay isang IPEX/U.FL universal connector, na may napapasadyang mga opsyon sa terminal. Dapat suriin ang connector laban sa RF socket ng motherboard ng tablet. Para sa isang kinakailangan ng IPEX 4G LTE Antenna, kumpirmahin ang pagbuo ng connector at haba ng cable bago ang produksyon.
