FPC vs. PCB Antenna: Mga Pangunahing Pagkakaiba para sa Mga Compact Electronic Device

Ang pagpili ng antenna para sa isang compact na electronic device ay nagsasangkot ng higit pa sa paghahanap ng isang bahagi na akma sa magagamit na espasyo. Dapat gumana ang antenna sa layout ng PCB, enclosure, dalas ng pagpapatakbo, at mga nakapaligid na bahagi ng device.

Ang mga FPC antenna at PCB antenna ay dalawang opsyon para sa mga naka-embed na wireless na disenyo. Parehong maaaring gamitin sa mga compact electronics, ngunit naiiba ang mga ito sa konstruksiyon, mga kinakailangan sa pag-install, at kung paano sila umaangkop sa proseso ng pagmamanupaktura.

Para sa mga inhinyero na bumubuo ng mga IoT device, tablet, wearable electronics, at wireless terminal, ang pag-unawa sa mga pagkakaibang ito nang maaga ay makakatulong na maiwasan ang mga hindi kinakailangang pagbabago sa disenyo sa panahon ng prototyping.

Ano ang FPC Antenna?

Gumagamit ang FPC antenna ng conductive pattern sa isang flexible printed circuit substrate. Ang manipis na istraktura nito ay nagpapahintulot na mai-install ito sa angkop na makitid na mga puwang o kasama ang ilang mga hubog na ibabaw sa loob ng isang electronic enclosure.

Maaari itong maging kapaki-pakinabang kapag ang pangunahing PCB ay hindi nagbibigay ng sapat na angkop na espasyo para sa antenna o kapag ang pabahay ng device ay nangangailangan ng ibang posisyon sa pag-mount.

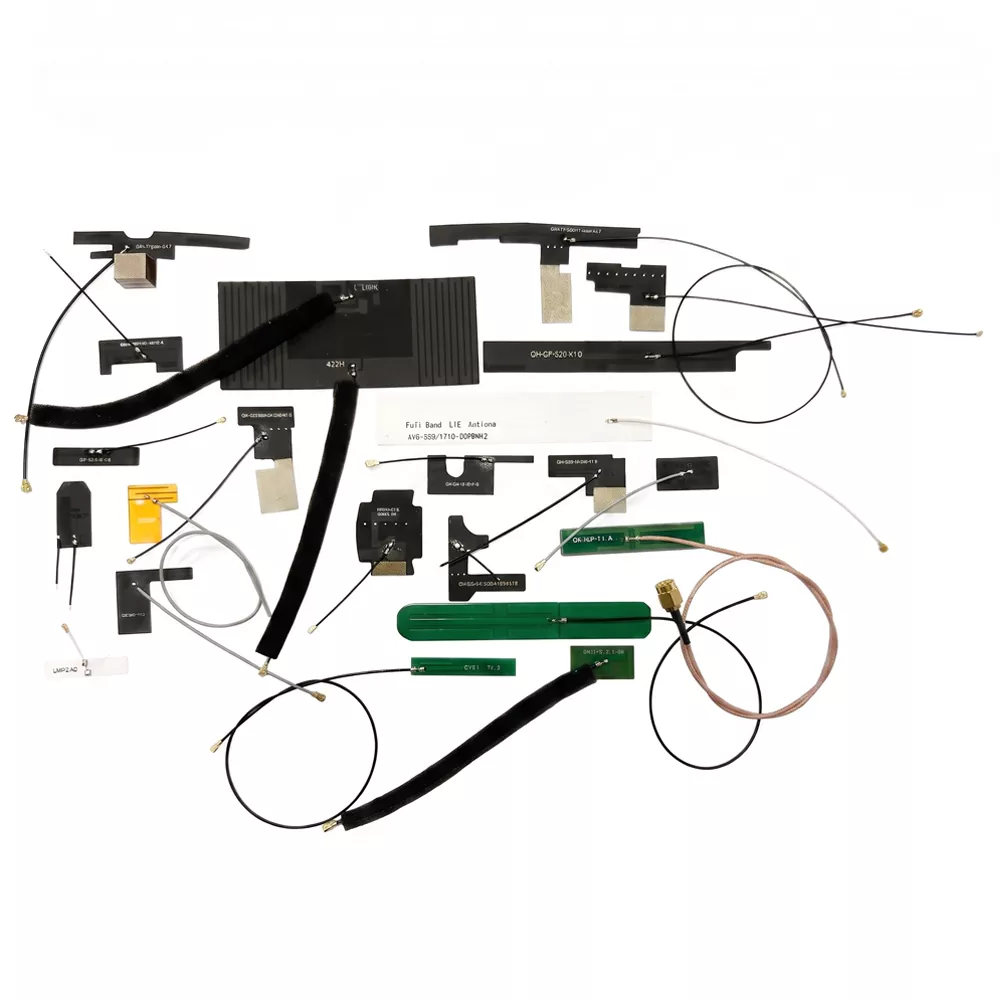

Kasama sa mga karaniwang application ang mga naisusuot na electronics, mga handheld na terminal, mga portable na device, at mga compact na kagamitan sa IoT. Anghanay ng FPC antennamula sa Qianmu ay sumasaklaw sa mga built-in na antenna solution para sa iba't ibang wireless na application, na may mga detalyeng pinili ayon sa mga kinakailangan ng device.

Kapag sinusuri ang isang FPC antenna, dapat suriin ng mga inhinyero ang mga sukat nito, dalas ng pagpapatakbo, mga opsyon sa cable at connector, paraan ng pag-mount, at clearance mula sa mga kalapit na bahagi ng metal.

Ano ang PCB Antenna?

Ang isang PCB antenna ay nabuo sa pamamagitan ng isang conductive pattern sa isang naka-print na circuit board. Depende sa disenyo, maaari itong isama sa pangunahing PCB o ilagay sa isang nakalaang board.

Ang diskarte na ito ay maaaring mabawasan ang pangangailangan para sa isang hiwalay na bahagi ng antenna kapag ang circuit board ay may sapat na espasyo para sa radiating element at ang kinakailangang clearance nito. Madalas itong isinasaalang-alang para sa mga wireless module, IoT controller, smart home equipment, at iba pang produkto na may medyo stable na layout ng board.

Gayunpaman, ang isang PCB antenna ay hindi awtomatikong ang mas mababang halaga o mas mahusay na pagganap na opsyon. Ang mga resulta nito ay nakadepende sa antenna geometry, ground plane, board materials, mga kalapit na bahagi, at final enclosure.

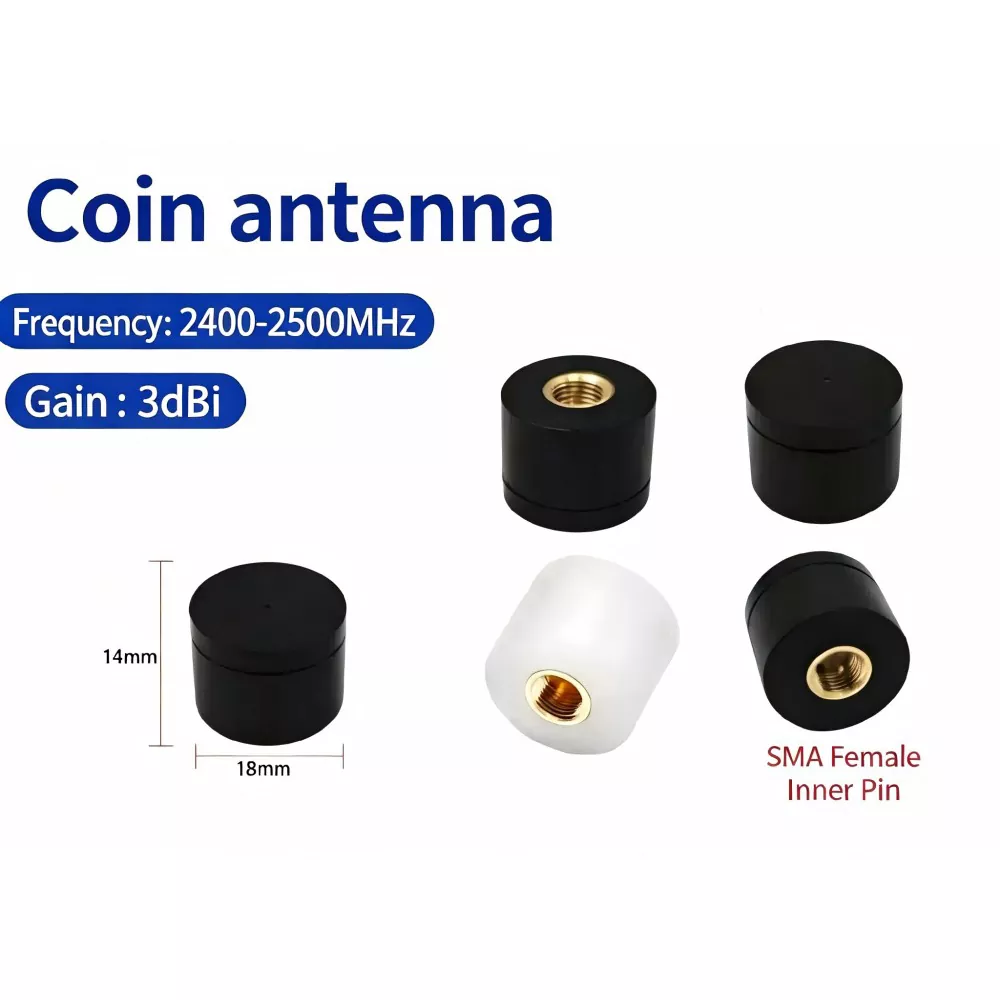

kay Qianmubuilt-in na mga solusyon sa antennaisama ang parehong FPC-based at PCB-integrated approach para sa iba't ibang istruktura ng device.

FPC Antenna kumpara sa PCB Antenna: Mga Pangunahing Pagkakaiba

Ang praktikal na pagkakaiba ay kung paano magkasya ang bawat antenna sa produkto. Ang isang FPC antenna ay nagbibigay ng higit na kalayaan sa paglalagay, habang ang isang PCB antenna ay maaaring gawing simple ang pagsasama kapag ang circuit board ay idinisenyo sa paligid nito.

Wala sa alinmang uri ang ginagarantiyahan ang mas mahusay na pagganap ng wireless nang walang pagsubok sa nilalayong device.

1. Space sa Pag-install at Disenyong Mekanikal

Ang available na espasyo ay kadalasang unang salik upang masuri.

Ang isang FPC antenna ay maaaring ilagay sa kahabaan ng isang enclosure wall o sa loob ng isang makitid na panloob na lugar, kung ang mga limitasyon ng bend ng antenna, mga kondisyon ng pagkakabit, at mga kinakailangan sa kuryente ay iginagalang. Maaari itong maging kapaki-pakinabang sa mga device kung saan ang baterya, display, at mainboard ay sumasakop sa karamihan ng available na espasyo.

Ang isang PCB antenna ay nangangailangan ng angkop na lugar sa circuit board. Ang layout nito ay dapat isaalang-alang ang radiating element, ground plane, at clearance mula sa iba pang mga bahagi.

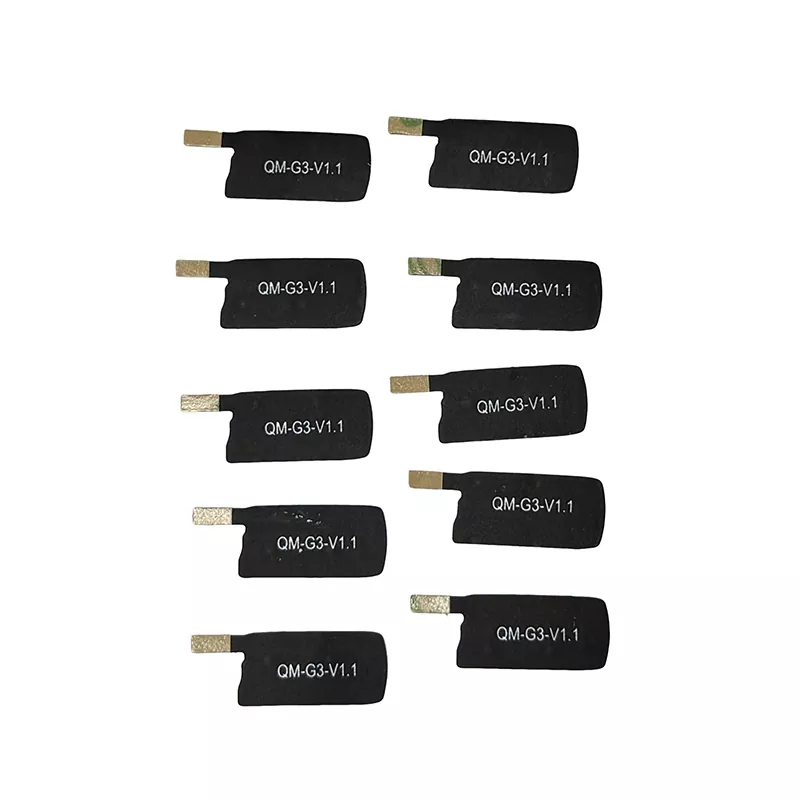

Halimbawa, ang isang tablet na may siksik na panloob na layout ay maaaring makinabang mula sa pagsusuri ng isang flexible antenna na maaaring iposisyon ang layo mula sa mga mataong lugar. kay QianmuUltra-manipis na FPC Tablet Antennaay isang nauugnay na produkto na susuriin kapag tinatasa ang ganitong uri ng pagsasama.

Ang huling pagpipilian ay dapat na nakabatay sa kumpletong mekanikal na disenyo sa halip na sa mga sukat ng antena lamang.

2. Pagganap ng RF at Katatagan ng Signal

Ang isang flexible antenna ay hindi awtomatikong nagbibigay ng mas malakas na pagtanggap, at ang isang PCB-integrated antenna ay hindi palaging mas matatag.

Ang performance ay depende sa operating frequency, antenna geometry, impedance matching, ground reference, enclosure materials, at mga nakapaligid na bahagi. Ang mga baterya, metal bracket, display, at mga cable ay maaaring makaapekto sa naka-install na antenna.

Bago pumili ng antenna, dapat kumpirmahin ng mga inhinyero ang mga sumusunod na parameter:

• Dalas ng pagpapatakbo at kinakailangang bandwidth

• Impedance at VSWR

• Gain at radiation pattern

• Ground plane at antenna clearance

• Mga kinakailangan sa connector at feed cable

• Pagganap sa natapos na enclosure

Para sa mga compact na wireless device, ang pagsubok sa antenna sa aktwal na posisyon ng pag-install ay partikular na mahalaga. Ang mga resultang nakuha mula sa isang standalone na antenna ay maaaring hindi kumakatawan sa pagganap nito pagkatapos na ang antenna ay i-assemble sa huling produkto.

3. Gastos sa Paggawa at Pagpupulong

Ang kabuuang halaga ay depende sa kumpletong disenyo ng device, hindi lang sa presyo ng antenna.

Maaaring bawasan ng PCB antenna ang magkahiwalay na bahagi at mga hakbang sa pagpupulong kapag umaangkop ito sa isang umiiral na layout ng board. Gayunpaman, kung ang disenyo ay nangangailangan ng mga pagbabago sa mga sukat ng PCB, pagruruta, o paglalagay ng bahagi, ang mga pagbabagong iyon ay maaaring magpapataas ng gawaing pag-unlad.

Ang isang FPC antenna ay isang hiwalay na bahagi at maaaring mangailangan ng karagdagang mga materyales sa pag-aayos, isang cable, o isang connector. Gayunpaman, maaari itong maging mas praktikal kapag iniiwasan nito ang isang pangunahing PCB o muling pagdidisenyo ng enclosure.

Para sa mga proyekto ng OEM, ihambing ang mga sumusunod na gastos:

• Paggawa ng antena

• Mga pagbabago sa PCB at enclosure

• Mga cable, connector, at mounting materials

• Pagpupulong at inspeksyon

• Prototype testing at RF tuning

• Dami ng produksyon at inaasahang demand

Ang paghiling ng mga panipi batay sa parehong mga teknikal na kinakailangan ay nagbibigay ng isang mas kapaki-pakinabang na paghahambing kaysa sa paghatol sa dalawang teknolohiya sa pamamagitan ng kanilang mga pangunahing presyo ng bahagi.

4. Aling Antenna ang Angkop para sa Iyong Aplikasyon?

Ang naaangkop na disenyo ay nakasalalay sa pisikal na istraktura ng aparato at mga kinakailangan sa wireless.

Mga naisusuot at portable na device:Ang isang FPC antenna ay maaaring sulit na suriin kapag ang enclosure ay kurbado o ang panloob na layout ay nag-iiwan ng limitadong espasyo para sa isang matibay na istraktura ng antenna.

Smart home at mga produktong IoT:Ang parehong mga pagpipilian ay maaaring maging angkop. Ang desisyon ay depende sa wireless standard, board layout, enclosure, at proseso ng assembly.

Pang-industriya na wireless na kagamitan:Ang isang PCB antenna ay maaaring gumana nang maayos kapag ang board layout ay naayos at sapat na clearance ay magagamit. Maaaring maging kapaki-pakinabang ang FPC antenna kapag pinaghihigpitan ang mounting space.

Mga terminal ng tablet at handheld:Ang isang nababaluktot na antenna ay maaaring magbigay ng karagdagang mga opsyon sa pagpoposisyon, lalo na kapag ang panloob na istraktura ay masikip. Ang huling pagpipilian ay nangangailangan pa rin ng RF validation.

kay Qianmuhanay ng produktokasama ang panloob at panlabas na mga kategorya ng antenna para sa iba't ibang mga wireless na application. Ang pagrepaso sa mga available na istruktura ng produkto sa tabi ng mga drawing ng device ay maaaring makatulong na paliitin ang mga naaangkop na opsyon.

5. Anong Impormasyon ang Kailangan para sa Custom na Antenna?

Bago humiling ng isang quotation o prototype, ihanda ang mga pangunahing detalye ng nilalayong aplikasyon:

1. Frequency band:Tukuyin ang mga kinakailangang operating frequency at wireless na pamantayan.

2. Magagamit na mga sukat:Ibigay ang maximum na laki ng antenna at magagamit na lugar ng pag-install.

3. Istraktura ng device:Ibahagi ang mga guhit ng PCB, mga sukat ng enclosure, at ang mga posisyon ng mga kalapit na bahagi ng metal o baterya.

4. Mga kinakailangan sa RF:Tukuyin ang target na impedance, bandwidth, VSWR, pakinabang, at iba pang naaangkop na pamantayan sa pagganap.

5. Paraan ng koneksyon:Kumpirmahin kung ang disenyo ay nangangailangan ng direktang koneksyon sa PCB, coaxial cable, IPEX connector, o isa pang interface.

6. Mga kinakailangan sa pagsubok:Tukuyin ang anumang kinakailangang pagsukat ng RF o pagpapatunay sa antas ng produkto.

7. Plano ng produksyon:Ibigay ang prototype na dami, inaasahang dami ng order, at iskedyul ng pag-develop.

Nakakatulong ang mga detalyeng ito na matukoy kung ang isang FPC antenna, PCB antenna, o isa pang built-in na istraktura ng antenna ay angkop para sa proyekto.

Mga Madalas Itanong

Mas maganda ba ang FPC antenna kaysa sa PCB antenna?

Hindi sa bawat aplikasyon. Ang mga FPC antenna ay nagbibigay ng higit na kakayahang umangkop sa pisikal na pagkakalagay, habang ang mga PCB antenna ay maaaring gawing simple ang pagsasama kapag ang layout ng board ay nagbibigay ng sapat na espasyo. Ang tamang pagpipilian ay depende sa istraktura ng device at mga kinakailangan sa RF.

Maaari bang suportahan ng mga FPC at PCB antenna ang Wi-Fi at Bluetooth?

Oo. Parehong maaaring idisenyo para sa mga Wi-Fi at Bluetooth na application, kabilang ang 2.4 GHz na mga produkto. Ang pagiging tugma ay nakasalalay sa disenyo ng antenna, bandwidth, pagtutugma, at mga kondisyon ng pag-install.

Lagi bang mas mura ang isang PCB antenna?

Hindi. Maaaring bawasan ng PCB antenna ang magkahiwalay na bahagi at gawaing pagpupulong, ngunit ang mga muling pagdidisenyo ng PCB ay maaaring magdagdag ng mga gastos sa pagpapaunlad. Maaaring mas matipid ang isang FPC antenna kapag iniiwasan nito ang malalaking pagbabago sa mainboard o enclosure.

Ano ang nakakaapekto sa pagganap ng isang built-in na antenna?

Ang dalas ng pagpapatakbo, geometry ng antenna, ground plane, pagtutugma ng impedance, mga materyales sa enclosure, at mga kalapit na bahagi ay maaaring makaimpluwensya sa pagganap. Ang pagsubok sa natapos na aparato ay mahalaga.

Maaari bang magbigay ang Qianmu ng customized na FPC antenna?

Inilalarawan ng page ng FPC antenna ng Qianmu ang mga available na opsyon sa pag-customize, kabilang ang mga dimensyon, dalas, connector, cable, at paraan ng pag-install. Ang mga huling detalye ay dapat kumpirmahin laban sa RF at mekanikal na kinakailangan ng proyekto.

Pagpili sa Pagitan ng FPC at PCB Antenna

Ang desisyon sa pagitan ng FPC antenna at PCB antenna ay dapat magsimula sa layout ng device, dalas ng pagpapatakbo, at kinakailangang pagganap ng wireless. Ang kakayahang umangkop sa pag-install, mga hakbang sa pagpupulong, at kabuuang gastos sa pagpapaunlad ay dapat na tasahin nang magkasama.

Para sa mga compact na electronic na produkto, ang pagkumpirma sa posisyon ng antena nang maaga at pagsubok sa disenyo sa inilaan nitong enclosure ay maaaring mabawasan ang mga maiiwasang pagbabago sa paglaon ng pag-unlad.

Upang suriin ang angkop na opsyon, suriin ang mga solusyon sa FPC antenna ng Qianmu at iba pang mga opsyon sa built-in na antenna kasama ng iyong mga kinakailangan sa device.
