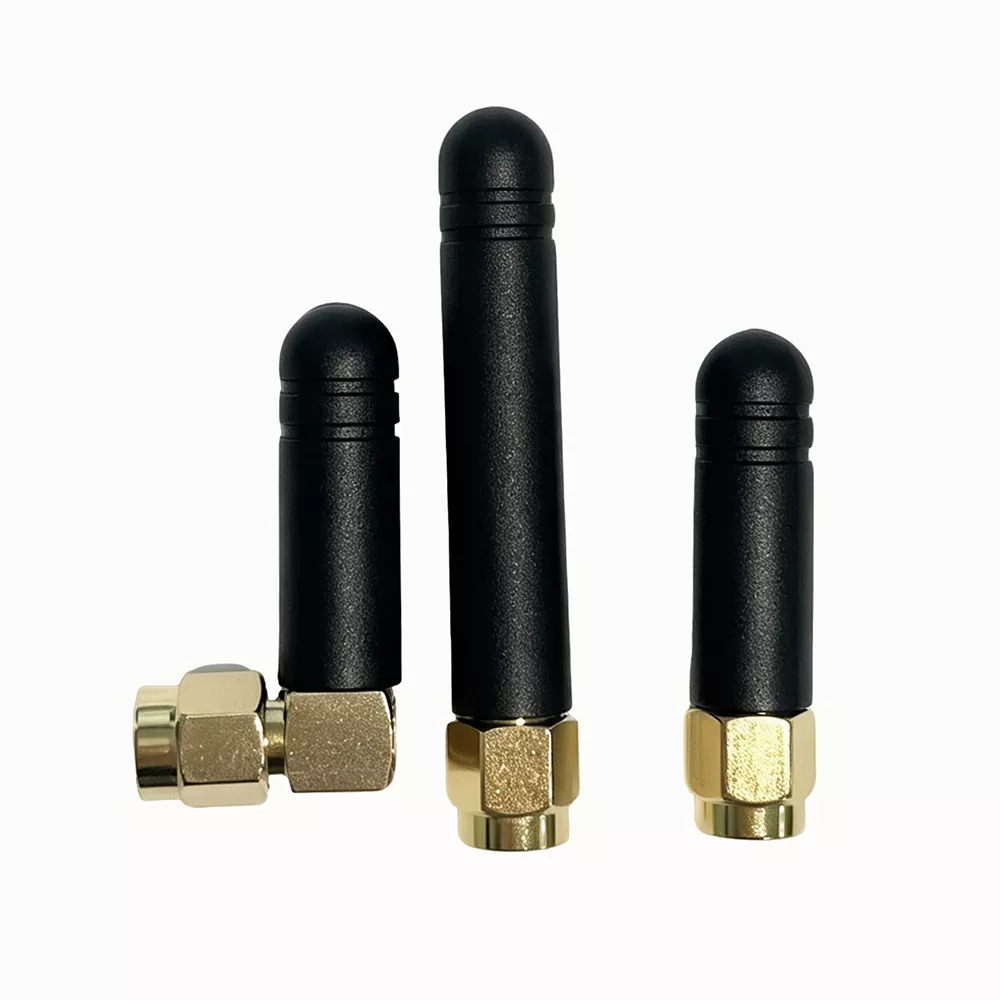

Lora Antenna

Ang LoRa Antenna ay isang 433MHz at 868–920MHz industrial IoT RF external rod antenna na idinisenyo para sa long-range spread spectrum na komunikasyon.

Binuo ng Qianmu Communication, ang antenna na ito ay gumagamit ng split external rod structure na maaaring madaling i-install sa mga housing, pole, at box ng device, na binabawasan ang pagkawala ng signal shielding na dulot ng mga metal shell, dingding, at mainboard.

Gumagamit ito ng one-piece molded pure copper oscillator at weather-resistant PVC housing, tumpak na sumasaklaw sa 433MHz low band at global 868–920MHz ISM band.

Sa stable na batch performance, ang LoRa Antenna ay angkop para sa malayuan na low-power IoT networking projects.

Prinsipyo sa Paggawa

Gumagamit ang Qianmu Communication 433/868–920MHz LoRa Antenna ng naka-segment na resonant oscillator na disenyo na sinamahan ng omnidirectional RF radiation upang makamit ang long-distance signal transmission at reception.

Kasama sa panloob na istraktura ang isang RF connector, impedance matching oscillator, isolation shielding layer, at waterproof protective housing. Ang lahat ng mga parameter ng pagganap ay sinubok ng RF laboratory ng kumpanya gamit ang isang vector network analyzer.

1. Dual-Band Segmented Resonance Design

Pinagsasama ng antenna ang dalawang independiyenteng tugmang oscillator para sa 433MHz low-frequency band at 868–920MHz ISM band. Ang sinusukat na full-band na VSWR ay ≤1.3, na tinitiyak ang matatag na resonance sa magkabilang frequency range.

Sinusuportahan ng isang antenna ang dalawang pangunahing mga banda ng komunikasyon ng LoRa nang hindi nangangailangan ng hiwalay na imbentaryo.

2. 360° Omnidirectional Radiation Design

Ang simetriko rod-shaped oscillator structure ay nagbibigay ng pare-parehong horizontal radiation na may pagbabagu-bago ng ≤1dB at binabawasan ang signal blind spots.

Sa ilalim ng parehong transmission power, ang sinusukat na distansya ng transmission sa isang bukas na lugar ay 2.8 beses na mas mahaba kaysa sa built-in na antenna ng device, na sumusuporta sa multi-directional device networking na walang signal imbalance.

3. Metal Shielding at Anti-Interference Structure

Ang mga copper shielding ring ay isinama sa antenna base para mabawasan ang electromagnetic interference mula sa mga gateway mainboard, industrial motors, at power supply cables.

Sa matinding interference na kapaligiran gaya ng mga pabrika at substation, nababawasan ng 65% ang nasusukat na pagkawala ng packet ng data, na tinitiyak ang matatag na paghahatid ng data ng IoT.

4. Panlabas na Istraktura na Lumalaban sa Panahon

Ang antenna ay gumagamit ng isang makapal na PVC na hindi tinatablan ng tubig na pabahay na may selyadong mga gasket ng goma. Naipasa nito ang 72-hour cyclic aging tests at rainwater resistance tests mula -40°C hanggang +70°C.

Ang oscillator ay nananatiling protektado mula sa oksihenasyon, na may frequency deviation sa loob ng ≤±2MHz, na nagpapanatili ng matatag na pagganap sa labas.

5. 50Ω Karaniwang Pagtutugma ng Impedance

Gumagamit ang antenna ng tumpak na pagsasaayos ng impedance ng pabrika at sumusuporta sa mga karaniwang interface ng RF para sa mga LoRa device.

Binabawasan nito ang pagmuni-muni ng signal na dulot ng impedance mismatch, pinabababa ang power transmission ng device ng 12%, at pinapahaba ang terminal ng baterya.

Tugma sa mga sumusuportang device

Ang LoRa antenna na ito ay may malakas na RF compatibility at maaaring direktang konektado sa karamihan ng mga low-power na mga terminal ng komunikasyon sa iot na walang mga accessory ng adapter

1. LoRa communication host: 433MHz LoRa gateway, 868/915MHz industrial LoRa concentrator, panlabas na LoRa acquisition base station, wireless data transmission radio

2. Smart sensing terminals: Soil temperature and humidity sensor, water quality monitoring probe, gas/fire smoke alarm, liquid level pressure collector

3. Pang-industriya na Internet of Things (iot) na mga device: terminal ng pagkuha ng data ng workshop, linya ng produksyon na wireless kanban, host ng tag ng lokasyon ng bodega ng mga kalakal

4. Mga accessory ng smart city: Street lamp single-lamp controller, parking magnetic detector, manhole cover status monitor, outdoor security alarm host

5. Mga bahagi ng accessory ng Rf: Mga RF feeder, signal power divider, RF relay amplification modules

Standardized na teknikal na mga pagtutukoy

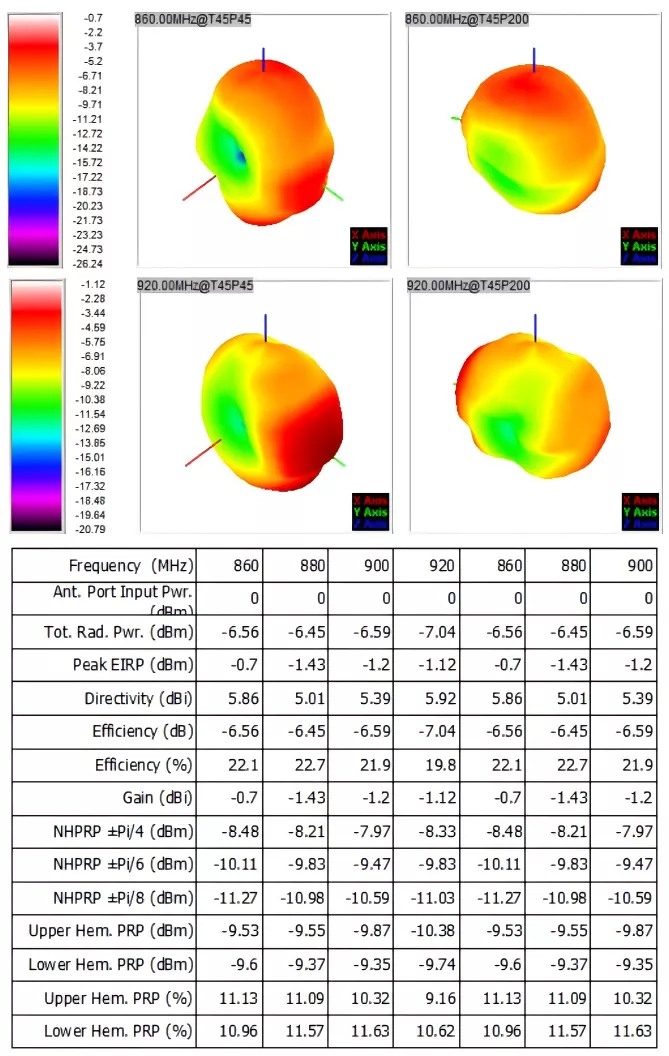

Ang lahat ng mga parameter ay ang mga resulta ng in-house na RF anechoic chamber test. Ang bawat batch ng LoRa antenna ay may kasamang paper factory test sheet, na maaaring gamitin para sa pagtanggap ng proyekto, pag-export ng customs declaration, Party A qualification verification:

Gabay sa Pagbili

Maraming mamimili ng IoT at R&D engineer ang pumipili ng mga modelo na pangunahing batay sa presyo, na maaaring magresulta sa hindi sapat na distansya ng transmission, pinsala sa labas, muling paggawa ng proyekto, at pagtaas ng mga gastos sa ibang pagkakataon.

Kapag bumibili ng Qianmu Communication LoRa Antenna, maaaring piliin ang modelo ayon sa apat na pangunahing salik:

1. Piliin ang Ayon sa Mga Kinakailangan sa Frequency Band

Para sa mga European export at mga lokal na proyekto ng munisipyo, mas gusto ang 868MHz band. Ang 433MHz band ay angkop para sa mga domestic farmland application at pang-industriya na 433MHz sensor device.

Para sa mga multi-band hybrid networking project, pumili ng 433/868–920MHz dual-band LoRa external antenna para suportahan ang iba't ibang device na may isang antenna.

2. Piliin ang Ayon sa Operating Environment

Para sa mga panloob na tuyong silid at opisina, maaaring mapili ang mga karaniwang modelo ayon sa mga kondisyon ng aplikasyon.

Para sa labas ng lupang sakahan, munisipal na mga street lamp, at coastal high-humidity o high-salt environment, pumili ng IP65 na hindi tinatablan ng tubig at weather-resistant na mga modelo upang maiwasan ang pagpasok ng tubig at pagkabigo.

Para sa mga rehiyong may sub-zero na temperatura sa hilagang mga lugar, kumpirmahin na sinusuportahan ng produkto ang mababang temperatura na operasyon na ≥-40°C.

3. Piliin ang Ayon sa Mga Kinakailangan sa Distansya ng Transmisyon

Para sa mga kagamitan sa loob ng maikling distansya, maaaring pumili ng mga low-gain na antenna.

Para sa mga aplikasyon sa panlabas na pagsubaybay sa lupang sakahan at mga parke na sumasaklaw ng ilang kilometro, dapat gamitin ang mga high-gain na dual-band antenna upang bawasan ang pamumuhunan sa gateway.

4. Piliin ang Ayon sa Mga Kinakailangan sa Proyekto

Para sa pagsubok sa laboratoryo at mga panandaliang proyekto, maaaring mabili ang maliliit na dami ng karaniwang mga modelo.

Para sa mga pangmatagalang malakihang proyekto tulad ng mga matalinong lungsod at matalinong agrikultura, maaaring piliin ang maramihang pag-customize na may mga screen-printed na logo at mga dedikadong interface upang mapanatili ang pare-parehong hitsura ng kagamitan at mabawasan ang pangmatagalang gastos sa pagpapatakbo at pagpapanatili.

FAQ

Q1: Sinusuportahan ba ng LoRa external antenna na ito ang parehong 433MHz at 915MHz frequency band nang sabay-sabay?

A1: Ang panlabas na antenna ng LoRa ng Qianmu Communication ay sumasaklaw sa buong saklaw na 430-440MHz, 860-930MHz, at ganap na tugma sa mga pangunahing ISM band na 433MHz, 868MHz, at 915MHz. Maaaring iakma ang isang solong antenna sa mga LoRa device sa iba't ibang rehiyon.

Q2: Maaari bang i-customize ang interface ng antenna, housing LOGO at export packaging?

A2: Ganap na nako-customize. Bilang ang source Factory, maaari naming palitan ang iba't ibang uri ng RF interface gaya ng SMA/BNC/N/IPEX on demand, suportahan ang silk-screen printing ng customer brand LOGO sa shell, custom neutral English export color box, at ang minimum na dami ng order para sa OEM/ODM custom na mga order ay maaaring flexibly negotiated.

Q3: Paano namin makokumpirma ang aktwal na distansya ng transmission ng LoRa external antenna? Maaari ba naming ibigay ang nasusukat na data?

A3: Oo. Ang bawat batch ng LoRa external antenna ay may kasamang radio frequency anechoic chamber test report.
