Paano Mapapabuti ng Tamang NB-IoT Antenna ang Pagkakakonekta at Pagkakaaasahan para sa Mga Pang-industriyang IoT na Device

Qianmu, isang propesyonal na tagagawa ng antenna na dalubhasa sa mga solusyon sa wireless na komunikasyon, ay nagbibigay ngNB-IoT Antennaidinisenyo upang suportahan ang maaasahang koneksyon para sa mga pang-industriyang IoT device, matalinong sistema ng pagsukat, at mga outdoor control cabinet. Sa full-band coverage mula 700 MHz hanggang 960 MHz, isang IP67-rated na waterproof na disenyo, at flexible mounting at connector na mga opsyon, ang antenna na ito ay tumutulong sa mga developer ng kagamitan na tugunan ang mga praktikal na hamon ng wireless na komunikasyon sa mga demanding environment.

Ang NB-IoT antenna ay isang mahalagang bahagi ng RF para sa Narrowband Internet of Things na mga device na nagpapadala ng maliit na halaga ng data sa mga cellular network. Ang pagpili ng tamang antenna ay nagsasangkot ng higit pa sa pagtutugma ng frequency band. Dapat ding isaalang-alang ng mga inhinyero ang posisyon ng pag-install, mga materyales sa enclosure, impedance, antenna gain, waterproofing, cable loss, at connector compatibility. Ipinapaliwanag ng gabay na ito kung paano gumagana ang isang NB-IoT antenna, kung saan ito ginagamit, kung aling mga detalye ang mahalaga, at kung paano pumili ng solusyon para sa pangmatagalang industriyal na deployment.

Talaan ng mga Nilalaman

1. Ano ang isang NB-IoT Antenna?
2. Paano Gumagana ang isang NB-IoT Antenna?
3. Aling Mga Tampok ang Pinakamahalaga?
4. Saan Ginagamit ang Mga NB-IoT Antenna?
5. Ano ang Pangunahing Teknikal na Pagtutukoy?
6. Paano Mo Pipiliin ang Tamang Antenna?
7. Paano Mapapabuti ng Pag-install ang Pagganap?
8. Mga Madalas Itanong
9. Konklusyon

1. Ano ang NB-IoT Antenna?

Ang NB-IoT antenna ay isang radio-frequency component na nagbibigay-daan sa isang device na magpadala at tumanggap ng mga wireless na signal sa pamamagitan ng isang Narrowband Internet of Things cellular network. Ang NB-IoT ay idinisenyo para sa mga konektadong device na kadalasang nangangailangan ng mababang paggamit ng kuryente, malawak na saklaw ng lugar, at maaasahang komunikasyon para sa maliliit na pagpapadala ng data.

Kasama sa mga karaniwang device ang mga smart water meter, gas meter, mga terminal ng pagsubaybay sa kuryente, mga environmental sensor, pang-industriya na controller, at remote monitoring equipment. Ang mga application na ito ay maaaring gumana nang matagal nang walang madalas na pagpapanatili, na ginagawang mahalagang bahagi ng pangkalahatang disenyo ng produkto ang pagpili ng antenna.

Available ang mga NB-IoT antenna sa maraming anyo:

• Mga built-in na antenna:Isinama sa housing ng device o circuit assembly kung saan mahalaga ang espasyo at hitsura.
• Mga patch antenna:Mga compact na istruktura na angkop para sa mga piling naka-embed na wireless na application.
• Mga antenna na naka-mount sa sasakyan:Mga panlabas na solusyon na idinisenyo para sa partikular na kagamitang pang-mobile at mga kondisyon sa pag-install.

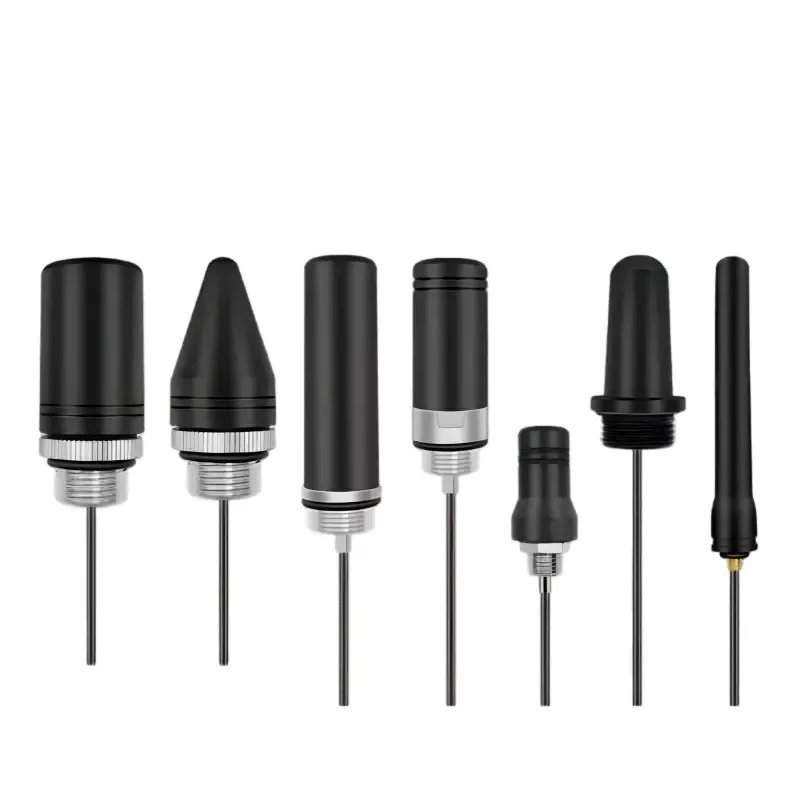

• Mga panlabas na antenna na naka-screw:Ang mga antena na naka-install sa pamamagitan ng isang enclosure panel, kadalasang ginusto para sa mga metal cabinet at panlabas na kagamitang pang-industriya.

Para sa mga kagamitang naka-install sa loob ng mga metal na enclosure, ang isang panlabas na antenna ay maaaring magbigay ng isang mas praktikal na RF path kaysa sa isang antena na ganap na nakaposisyon sa loob ng cabinet. Ang NB-IoT antenna solution ng Qianmu ay idinisenyo sa paligid ng mga outdoor cabinet installation at sumusuporta sa iba't ibang mounting thread, haba ng cable, at connector configuration.

2. Paano Gumagana ang isang NB-IoT Antenna?

Ang isang NB-IoT antenna ay nagko-convert ng mga de-koryenteng signal mula sa isang wireless na module ng komunikasyon sa mga electromagnetic wave at tumatanggap ng mga papasok na signal ng radyo mula sa cellular network. Ang pagganap nito ay depende sa de-koryenteng disenyo ng antenna, ang dalas ng pagpapatakbo, ang mga nakapalibot na materyales, at ang paraan ng pag-install nito.

Tatlong pagsasaalang-alang sa engineering ang partikular na mahalaga.

Pagtutugma ng Dalas

Ang isang antena ay dapat na idinisenyo para sa mga frequency band na ginagamit ng target na NB-IoT network. Ang isang antenna na hindi maganda ang pagkakatugma sa operating band ay maaaring magpakita ng mas maraming RF energy patungo sa transmitter sa halip na i-radiate ito nang mahusay. Ang saklaw ng dalas at pagtutugma ng impedance ay dapat na ma-verify bago i-deploy.

Impedance at RF Efficiency

Ang isang 50-ohm impedance ay malawakang ginagamit sa mga RF system. Ang pagtutugma ng antenna, coaxial cable, at module ng komunikasyon ay nakakatulong na mabawasan ang mga reflection at mapanatili ang mahusay na paglipat ng signal. Ang boltahe standing wave ratio (VSWR) ay isang kapaki-pakinabang na tagapagpahiwatig ng pagtutugma ng impedance, bagama't hindi ito nakapag-iisa na nagtatatag ng kabuuang kahusayan ng antenna o saklaw ng komunikasyon sa totoong mundo.

Enclosure at Mga Epekto sa Kapaligiran

Maaaring hadlangan o baguhin ng mga metal cabinet ang radiation ng radio-frequency, habang ang mga kalapit na cable, power supply, at electronic na bahagi ay maaaring makaimpluwensya sa pagganap ng antenna. Ang pag-mount ng antenna sa labas ng cabinet ay maaaring makatulong na mabawasan ang enclosure-related shielding, sa kondisyon na ang antenna ay naka-install at naka-ground ayon sa mga kinakailangan sa disenyo nito.

3. Aling Mga Tampok ang Pinakamahalaga sa isang Industrial NB-IoT Antenna?

Ang mga kagamitang pang-industriya ng IoT ay madalas na gumagana sa labas o sa mga lokasyon kung saan limitado ang access para sa pagpapanatili. Ang angkop na antenna kung gayon ay dapat pagsamahin ang electrical compatibility sa mechanical durability at installation flexibility.

Malawak na Sakop ng Dalas

Ang malawak na sinusuportahang hanay ng dalas ay maaaring gawing simple ang pag-deploy ng produkto sa mga katugmang NB-IoT network. Ang itinatampok na panlabas na antenna ng Qianmu ay sumasaklaw sa 700–960 MHz, ngunit dapat pa ring kumpirmahin ng mga mamimili ang aktwal na mga frequency band na inilagay ng kanilang cellular operator at module ng komunikasyon.

IP67 Waterproof at Dustproof na Proteksyon

Ang isang IP67-rated na enclosure ay idinisenyo upang magbigay ng proteksyon sa alikabok at makatiis sa mga tinukoy na pansamantalang kondisyon ng paglulubog sa ilalim ng mga naaangkop na kinakailangan sa pagsubok. Ang rating na ito ay mahalaga para sa panlabas na monitoring cabinet na nakalantad sa ulan, alikabok, at pagbabago ng panahon. Ang tamang pag-install at pagse-sealing ng panel ay nananatiling mahalaga sa pagpapanatili ng proteksyon sa kumpletong antas ng pagpupulong ng kagamitan.

Flexible na Pag-mount at Mga Opsyon sa Koneksyon

Ang iba't ibang mga cabinet ay nangangailangan ng iba't ibang mga sukat ng pag-mount at pagsasaayos ng cable. Ang M12 at M16 threaded na mga opsyon ay makakatulong sa pag-accommodate ng iba't ibang disenyo ng panel, habang ang SMA, IPEX, BNC, at N-type connectors ay nag-aalok ng potensyal na compatibility sa iba't ibang RF interface. Dapat kumpirmahin ang eksaktong kasarian at interface ng connector para sa napiling modelo.

Katatagan ng Kapaligiran

Ang mga materyales sa pabahay, mga bahagi ng sealing, pagtatayo ng cable, at mga bahagi ng metal na lumalaban sa kaagnasan ay nakakaimpluwensya sa pangmatagalang pagiging maaasahan. Para sa mga instalasyon sa baybayin, kagamitan sa transportasyon, at mga panlabas na sistema ng utility, dapat suriin ng mga mamimili ang mga limitasyon sa temperatura, pagkakalantad sa vibration, mga panganib sa kaagnasan, at mga kinakailangan sa pagpapanatili.

4. Saan Ginagamit ang mga NB-IoT Antenna?

Sinusuportahan ng mga NB-IoT antenna ang malawak na hanay ng malayuang pagsubaybay at mga application ng komunikasyon na mababa ang rate ng data. Ang mga panlabas na disenyong hindi tinatablan ng tubig ay partikular na kapaki-pakinabang kapag ang mga device ay naka-install sa mga metal cabinet o nakalantad sa mga panlabas na kondisyon.

Smart Water at Gas Metering

Ang mga konektadong sistema ng pagsukat ay nagpapadala ng mga pagbabasa ng pagkonsumo at impormasyon sa pagpapatakbo sa mga malalayong platform ng pamamahala. Ang paglalagay ng antena ay maaaring makaimpluwensya sa pagiging maaasahan ng komunikasyon kapag ang mga metro ay naka-install sa mga underground utility area, panlabas na enclosure, o mga lokasyong napapalibutan ng mga materyales sa gusali.

Elektrisidad at Kontrol sa Industriya

Ang mga power monitoring terminal, electricity meter concentrators, at industrial control cabinet ay gumagamit ng wireless na koneksyon upang iulat ang status ng kagamitan at data ng pagsukat. Ang isang panlabas na antenna ay maaaring makatulong na matugunan ang mga hadlang sa RF na nilikha ng mga metal enclosure.

Smart City at Environmental Monitoring

Ang mga air-quality sensor, road dust monitoring station, weather monitoring equipment, at intelligent streetlight controllers ay maaaring mangailangan ng maaasahang mga wireless na link sa mga distributed na lokasyon. Mahalaga ang hindi tinatagusan ng tubig at naaangkop na mga rating ng temperatura kapag gumagana ang mga device na ito sa labas.

Pang-agrikultura IoT

Ang malayuang pagsubaybay sa lupa, kontrol sa kapaligiran ng greenhouse, at pagsubaybay sa kalidad ng tubig ng aquaculture ay maaaring gumamit ng koneksyon ng NB-IoT upang magpadala ng mga sukat mula sa mga lokasyon kung saan hindi maginhawa ang conventional wired networking.

Mga Alarm ng Remote na Kagamitan

Ang mga pasilidad sa industriya ay maaaring gumamit ng mga konektadong terminal upang mag-ulat ng mga abnormal na kondisyon, mga pagkakamali ng kagamitan, o mga pagbabago sa katayuan ng pagpapatakbo. Dapat na tasahin ang pagganap ng antena kasama ng pagkakaroon ng network, pamamahala ng kuryente, at mga sinusuportahang feature ng module ng komunikasyon.

5. Ano ang Mga Pangunahing Teknikal na Detalye ng isang NB-IoT Antenna?

Ang mga teknikal na detalye ay nagbibigay ng praktikal na batayan para sa paghahambing ng mga modelo ng antenna. Ang sumusunod na talahanayan ay nagbubuod sa mga na-publish na parameter ng itinatampok na panlabas na NB-IoT antenna ng Qianmu. Dapat na muling kumpirmahin ang mga pagtutukoy laban sa quotation at datasheet para sa eksaktong modelong ini-order.

Inilalarawan ng mga detalyeng ito ang itinatampok na produkto kaysa sa bawat antenna sa kategoryang NB-IoT. Ang aktwal na pagganap ay depende sa napiling configuration, kapaligiran sa pag-install, network band, cable routing, at ang host device. Dapat hilingin ng mga mamimili ang naaangkop na data ng pagsubok kapag kinakailangan ang partikular na pamantayan sa pagtanggap.

6. Paano Mo Pipiliin ang Tamang NB-IoT Antenna?

Ang pagpili ng antenna ay nagsisimula sa mga kinakailangan sa komunikasyon ng tapos na device. Ang isang modelo na mahusay na gumaganap sa isang laboratoryo ay maaaring maghatid ng iba't ibang mga resulta kapag naka-install malapit sa mga metal panel, power electronics, o iba pang RF-sensitive na bahagi.

Gamitin ang sumusunod na checklist kapag sinusuri ang mga supplier at configuration ng antenna:

• Kumpirmahin ang mga banda ng network:Suriin ang mga frequency na sinusuportahan ng naka-deploy na operator at ang NB-IoT module.
• Suriin ang lokasyon ng pag-install:Tukuyin kung ang antenna ay ikakabit sa loob ng isang plastic na enclosure, sa labas ng isang metal cabinet, o sa mga mobile na kagamitan.
• Piliin ang tamang mounting thread:I-verify ang kapal ng panel, diameter ng butas, available na clearance, at mga kinakailangan sa sealing.
• Itugma ang connector:Kumpirmahin ang uri ng connector, kasarian, cable impedance, at ang interface sa module ng komunikasyon.
• Pumili ng naaangkop na haba ng cable:Iwasan ang hindi kinakailangang haba ng cable dahil ang coaxial cable ay nagpapakilala ng pagkawala ng RF na maaaring mabawasan ang signal na inihatid sa o natanggap mula sa antenna.
• Suriin ang mga kondisyon sa kapaligiran:Isaalang-alang ang ulan, alikabok, labis na temperatura, panginginig ng boses, at pagkakalantad sa asin.
• Humiling ng nauugnay na impormasyon sa pagsubok:Suriin ang frequency response, VSWR, gain, at anumang resulta ng pagsubok sa kapaligiran na naaangkop sa iminungkahing modelo.
• Subukan ang kumpletong device:Patunayan ang pagkakakonekta at kalidad ng signal gamit ang aktwal na enclosure, ruta ng cable, module, at nilalayong lokasyon ng pag-install.

Para sa mga proyekto ng OEM, maaari ding kasangkot sa pag-customize ang mga dimensyon ng pabahay, haba ng cable, configuration ng connector, at istraktura ng pag-mount. Ang pagtalakay sa mga kinakailangang ito bago ang tooling o mass production ay nakakatulong na bawasan ang mga pagbabago sa integration mamaya sa development cycle.

7. Paano Mapapabuti ng Pag-install ang Pagganap ng NB-IoT Antenna?

Kahit na ang isang wastong tinukoy na antenna ay maaaring hindi gumanap kung ito ay hindi maayos na naka-install. Ang ilang praktikal na hakbang ay makakatulong na mapanatili ang pagganap ng RF at mapanatili ang proteksyon sa kapaligiran.

1. Pumili ng angkop na posisyon sa pag-mount.Para sa mga panlabas na antenna ng cabinet, gumamit ng angkop na lokasyon ng panel na umiiwas sa hindi kinakailangang sagabal mula sa mga kalapit na istrukturang metal.
2. I-secure nang tama ang mounting hardware.Sundin ang mga tagubilin sa pag-install ng tagagawa at mga kinakailangan sa paghigpit upang maiwasang masira ang sinulid o makompromiso ang selyo.
3. Maingat na ruta ang coaxial cable.Iwasan ang matalim na pagliko, paulit-ulit na pagtiklop, pagkurot, at hindi kinakailangang pagtakbo ng cable.
4. Ihiwalay ang cable sa mga pinagmumulan ng interference kung saan praktikal.Ilayo ang RF wiring sa maingay na power electronics at pagpapalit ng mga bahagi kapag pinahihintulutan ang layout ng kagamitan.
5. Suriin ang mga bahagi ng sealing.Siguraduhin na ang mga gasket at cable entry point ay naka-install nang tama, lalo na sa mga panlabas na cabinet.
6. Pagsubok pagkatapos ng huling pagpupulong.Suriin ang pagpaparehistro ng network, mga tagapagpahiwatig ng signal, at paghahatid ng data sa antas ng aplikasyon sa ilalim ng mga kundisyong nagpapatakbo ng kinatawan.

Ang pag-install ay dapat ituring bilang bahagi ng disenyo ng antenna system sa halip na bilang isang panghuling gawaing mekanikal. Ang pagsubok sa kumpletong pagpupulong ay ang pinaka-maaasahang paraan upang matukoy ang mga isyu na maaaring hindi lumitaw kapag ang antenna ay sinusuri nang hiwalay.

8. Mga Madalas Itanong Tungkol sa Mga NB-IoT Antenna

Q1: Anong frequency range ang dapat suportahan ng NB-IoT antenna?

Ang kinakailangang hanay ay nakasalalay sa mga cellular band na ginagamit ng target na network. Ang itinatampok na panlabas na antenna ng Qianmu ay sumasaklaw sa 700–960 MHz. Kumpirmahin ang pag-deploy ng lokal na network at pagiging tugma ng module bago pumili ng modelo.

Q2: Maaari bang maglagay ng NB-IoT antenna sa isang metal control cabinet?

Oo. Ang panlabas na antenna na nakakabit sa tornilyo ay kadalasang angkop para sa mga metal cabinet dahil ang radiator ay maaaring iposisyon sa labas ng enclosure. Ang disenyo ng pag-mount, pagkakaayos ng saligan o pagkakabit, at mga tagubilin sa pag-install ay dapat sundin para sa partikular na modelo.

Q3: Ang isang IP67-rated na NB-IoT antenna ay angkop para sa panlabas na paggamit?

Ang isang IP67 rating ay nagpapahiwatig ng isang tinukoy na antas ng proteksyon sa pagpasok ng alikabok at tubig sa ilalim ng tinukoy na mga kondisyon ng pagsubok. Maaari itong maging angkop para sa maraming panlabas na aplikasyon, ngunit ang kumpletong pag-install ay dapat ding mapanatili ang naaangkop na sealing at proteksyon sa kapaligiran.

Q4: Maaari bang ipasadya ang haba ng cable at uri ng connector?

Oo. Inililista ng Qianmu ang mga opsyon sa cable mula 1.5 m hanggang 10 m at mga pagpipilian sa connector kabilang ang SMA, IPEX, BNC, at N type. Ang availability ay depende sa napiling configuration, kaya kumpirmahin ang mga detalye ng connector at mga kinakailangan sa cable kapag humihiling ng quotation.

Q5: Ang mas mataas na antenna gain ba ay palaging nagbibigay ng mas mahusay na koneksyon?

Hindi. Dapat isaalang-alang ang pakinabang kasama ng radiation pattern, oryentasyon ng pag-install, kundisyon ng network, at sistema ng pagtanggap. Ang isang mas mataas na nakuha na antenna ay hindi awtomatikong ginagarantiyahan ang mas mahusay na pagganap sa bawat direksyon o lokasyon.

Q6: Paano ko mababawasan ang pagkawala ng signal sa panahon ng pag-install?

Gumamit ng angkop na low-loss na coaxial cable, pumili ng angkop na haba ng cable, iwasan ang matalim na liko, tiyakin ang sound connector assembly, at iposisyon ang antenna mula sa mga makabuluhang sagabal. I-verify ang pagganap pagkatapos i-install ang antenna sa huling enclosure.

Q7: Anong impormasyon ang dapat kong ibigay kapag humihiling ng customized na NB-IoT antenna?

Ibigay ang mga operating frequency band, modelo ng module ng komunikasyon, materyal ng enclosure, mga sukat ng pag-mount, haba ng cable, uri ng connector, mga kondisyon sa kapaligiran, dami ng target, at anumang kinakailangang pamantayan sa pagsubok sa RF o ingress-protection. Ang impormasyong ito ay tumutulong sa supplier na masuri ang pagiging tugma at magrekomenda ng naaangkop na pagsasaayos.

9. Konklusyon: Bumuo ng Mas Maaasahang IoT Connection

Ang isang mahusay na napiling NB-IoT antenna ay tumutulong sa mga konektadong device na mapanatili ang epektibong wireless na komunikasyon sa mga application mula sa matalinong pagsukat at pagsubaybay sa industriya hanggang sa environmental sensing at mga outdoor control system. Ang pagiging tugma ng dalas, pagtutugma ng impedance, istraktura ng pag-mount, pagpili ng cable, at proteksyon sa kapaligiran ay lahat ay nakakatulong sa huling resulta.

Nag-aalok ang Qianmu ng panlabas na NB-IoT antenna solution na nagtatampok ng 700–960 MHz coverage, proteksyon ng IP67, mga opsyon sa pag-mount ng M12 at M16, at mga pagpipilian sa pag-configure ng cable at connector. Para sa mga tagagawa ng kagamitan, system integrator, at mga developer ng produkto ng IoT, ang pagsusuri sa mga parameter na ito laban sa aktwal na mga kondisyon ng operating ay isang mahalagang hakbang patungo sa maaasahang pag-deploy.

Naghahanap ng angkop na antenna para sa iyong susunod na proyekto ng IoT? Galugarin ang pahina ng produkto ng Qianmu NB-IoT Antenna upang suriin ang mga available na detalye at mga opsyon sa pagsasaayos. Kung kailangan mo ng tulong sa pagtutugma ng mga frequency band, connector, haba ng cable, o mga kinakailangan sa pag-mount sa iyong kagamitan,makipag-ugnayan sa aminupang talakayin ang iyong aplikasyon at humiling ng pasadyang solusyon sa antenna para sa iyong proyekto.
