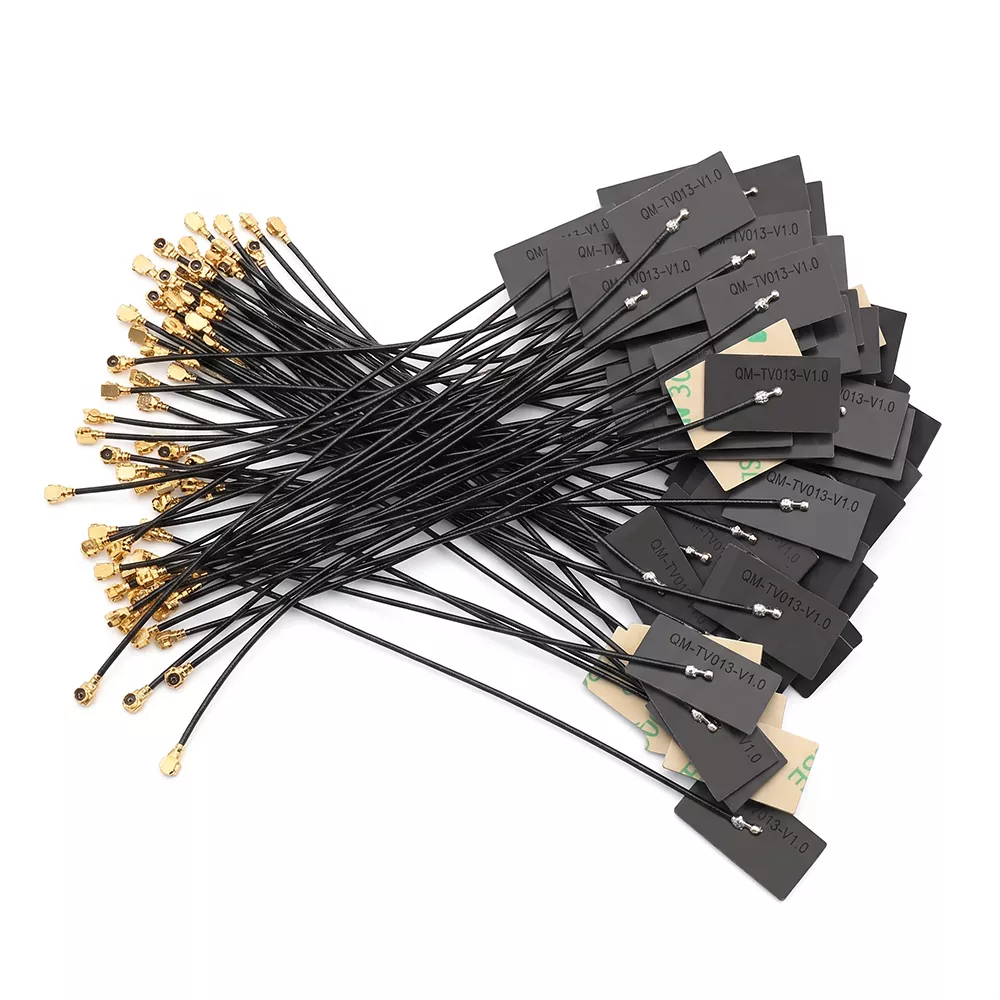

Paano Mapapahusay ng isang Digital Photo Frame WiFi Antenna ang Wireless Performance at Remote na Pagpapadala ng Larawan

Kapag ang mga smart photo frame ay nangangailangan ng maaasahang cloud synchronization, mabilis na pag-update ng imahe, at matatag na wireless na koneksyon, tamaDigital Photo Frame WiFi Antennanagiging mahalagang bahagi ng hardware.Qianmububuo ng mga dedikadong solusyon sa antenna para sa mga compact na digital photo frame, na tumutulong sa mga manufacturer na matugunan ang pagpapahina ng signal, panloob na interference, at limitadong espasyo sa pag-install sa pamamagitan ng disenyo ng RF na partikular sa application.

Ang isang digital na frame ng larawan ay nakadepende sa WiFi para sa mga function tulad ng cloud synchronization, remote na pagpapadala ng larawan, naka-iskedyul na pag-update ng nilalaman, at pamamahala ng device na nakabatay sa app. Gayunpaman, gumagana ang antenna sa loob ng isang compact enclosure na naglalaman ng mga screen, baterya, circuit board, at iba pang mga bahagi na maaaring makaapekto sa pagganap ng RF. Ang isang nakatuong antenna ay maaaring idisenyo sa paligid ng pisikal na istraktura ng frame, mga operating band, connector, pagruruta ng cable, at posisyon ng pag-install. Sinusuportahan ng solusyon ng Qianmu ang 2.4 GHz at 5 GHz na mga application, na may karaniwang mga detalye kabilang ang 50Ω impedance, SWR na ≤1.8, 2–4 dBi gain, at FPC, PCB SMT, o mga external na configuration ng adhesive-rod. Available din ang mga customized na dimensyon, connector, haba ng cable, at RF para sa iba't ibang disenyo ng device.

Talaan ng mga Nilalaman

1. Bakit Kailangan ng Digital Photo Frame ng Dedicated WiFi Antenna?
2. Paano Gumagana ang Antenna sa loob ng isang Smart Photo Frame?
3. Anong Mga Pagtutukoy ang Dapat Suriin ng Mga Mamimili?
4. Saan Maaaring Gamitin ang Mga Antenna na Ito?
5. Paano Dapat Mag-install ng WiFi Antenna?
6. Paano Dapat Piliin ng Mga Tagagawa ang Tamang Antenna?
7. Bakit Isaalang-alang ang Qianmu para sa Customized Antenna Production?
8. Mga Madalas Itanong

Bakit Kailangan ng Digital Photo Frame ng Dedicated WiFi Antenna?

Ang isang matalinong digital na frame ng larawan ay higit pa sa isang display. Maraming modernong modelo ang kumokonekta sa mga router, mobile application, cloud platform, o content management system para malayuang makapag-upload ng mga larawan at pamahalaan ang ipinapakitang content ng mga user. Ginagawa nitong mahalagang bahagi ng pangkalahatang karanasan ng produkto ang wireless na komunikasyon.

Ang kahirapan ay ang isang frame ng larawan ay karaniwang may limitadong panloob na espasyo. Ang display, baterya, mainboard, speaker, mga bahaging metal, at iba pang electronics ay maaaring makaimpluwensya sa pagganap ng antenna. Ang isang unibersal na antena ay maaaring gumana sa ilalim ng mga kondisyon ng laboratoryo ngunit kumilos nang iba pagkatapos na maisama sa natapos na enclosure.

Ang isang nakatuong antenna samakatuwid ay idinisenyo sa paligid ng aktwal na kapaligiran ng aplikasyon. Ang impormasyon ng produkto ng Qianmu ay nagpapahiwatig na ang solusyon nito ay na-optimize para sa mga compact na 7-inch hanggang 15.6-inch na mga frame ng larawan at para sa potensyal na interference na dulot ng mga screen, baterya, at motherboard.

• Sinusuportahan ang matatag na koneksyon sa ulap at malayuang paghahatid ng imahe.
• Idinisenyo para sa mga compact na panloob na espasyo sa pag-install.
• Available para sa 2.4 GHz at 5 GHz wireless na application.
• Maaaring i-configure gamit ang iba't ibang mga konektor at haba ng cable.
• Sinusuportahan ang FPC, PCB SMT, at panlabas na adhesive-rod antenna structures.

Paano Gumagana ang Antenna sa loob ng isang Smart Photo Frame?

Ang antenna ay gumaganap ng two-way na conversion sa pagitan ng mga electrical signal at electromagnetic waves. Sa panahon ng paghahatid, ang module ng WiFi ng photo frame ay nagpapadala ng isang de-koryenteng RF signal sa antenna. Ang antenna ay nagpapalabas ng signal sa paligid ng espasyo patungo sa isang wireless router o access point.

Sa panahon ng pagtanggap, ang mga wireless na signal mula sa router ay kinukuha ng antenna at binabalik sa mga electrical signal para sa pagproseso ng module ng WiFi. Ang two-way na komunikasyon na ito ay nagbibigay-daan sa mga function tulad ng:

1. Remote na pag-upload ng imahe.
2. Cloud-based na pag-synchronize ng larawan.
3. Mga update sa nilalaman ng mobile-app.
4. Naka-iskedyul na pamamahala ng display.
5. Kontrol ng device na nakabatay sa network.

Para sa mga inhinyero ng produkto, ang pagganap ng antenna ay hindi maaaring masuri nang hiwalay mula sa enclosure. Ang lokasyon ng pag-install, ground clearance, pagruruta ng cable, mga materyales sa paligid, at mga kalapit na bahagi ng elektroniko ay maaaring makaimpluwensya lahat ng praktikal na pagganap ng RF.

Anong Mga Pagtutukoy ang Dapat Suriin ng Mga Mamimili?

Ang pagpili ng antenna sa pamamagitan lamang ng hitsura o uri ng connector ay maaaring lumikha ng mga problema sa panahon ng pagsubok ng prototype o mass production. Dapat suriin ng mga inhinyero ng RF at mga koponan sa pagbili ang frequency range, impedance, SWR, gain, istraktura ng antenna, detalye ng cable, connector, at mga kinakailangan sa kapaligiran bago kumpirmahin ang isang modelo.

Ang mga parameter na ito ay dapat palaging isaalang-alang kasama ang huling enclosure at wireless module. Ang isang mas mataas na nominal na pakinabang ay hindi awtomatikong nangangahulugan ng mas mahusay na pagganap sa bawat produkto dahil ang kahusayan at pagtutugma ng antenna ay lubos na nakadepende sa nakapalibot na istraktura.

Saan Maaaring Gamitin ang Mga Antenna na Ito?

Maaaring suportahan ng isang nakatuong antenna ang iba't ibang kategorya ng mga produkto ng smart photo-frame. Ang karaniwang kinakailangan ay maaasahang wireless na komunikasyon sa loob ng isang compact electronic enclosure.

• Mga smart na frame ng larawan sa bahay:Angkop para sa 7-inch, 8-inch, 10.1-inch, 12-inch, at 15.6-inch na mga produkto.
• Mga touchscreen na cloud frame:Sinusuportahan ang mga produkto na tumatanggap ng mga larawan sa pamamagitan ng mga mobile app at cloud platform.
• Mga komersyal na display frame:Naaangkop sa mga display ng hotel, mga screen ng impormasyon sa guesthouse, mga frame ng advertising sa lobby, at mga produktong display ng kumpanya.
• Portable na mga produkto ng regalo:Kapaki-pakinabang para sa mga wireless na frame ng larawan na pinapagana ng baterya na idinisenyo para sa mga market ng consumer at cross-border na e-commerce.
• Naka-embed na electronics:Maaaring isama sa mga solusyon sa motherboard batay sa mga platform tulad ng Rockchip, Allwinner, at ESP32.

Para sa mga hindi karaniwang produkto, ang pagbuo ng antenna ay maaaring batay sa mga guhit na istruktura, espasyo sa pag-install, mga kinakailangan sa interface, at ang wireless na module na ginagamit ng tapos na device.

Paano Dapat Mag-install ng WiFi Antenna?

Ang tamang pag-install ay mahalaga dahil kahit na ang isang teknikal na angkop na antenna ay maaaring makaranas ng pagkasira ng pagganap kung ito ay nakaposisyon nang hindi tama sa loob ng enclosure.

Hakbang 1: Ihanda ang Lugar ng Pag-install

Patayin ang frame ng larawan at alisin ang takip sa likuran. Linisin ang nilalayong lugar sa pag-install at tiyaking may sapat na espasyo para sa katawan ng antenna at coaxial cable. Iwasan ang mga lokasyon kung saan maaaring hadlangan ng mga istrukturang metal ang RF path.

Hakbang 2: Iposisyon ang Antenna

Para sa isang FPC antenna, ilagay ang malagkit na antenna sa isang naaangkop na panloob na ibabaw. Iwasan ang direktang interference mula sa display, baterya, mga bahagi ng mainboard, at iba pang potensyal na mga hadlang sa RF. Ang mga panlabas na adhesive-rod antenna ay dapat na ligtas na nakaposisyon sa kanilang itinalagang mounting point.

Hakbang 3: Kumonekta at Subukan

Ikonekta ang antenna sa module ng WiFi gamit ang tamang RF connector. Panatilihing maayos ang coaxial cable at iwasan ang mga hindi kinakailangang matalim na liko, compression, o pagkakabuhol-buhol. Pagkatapos muling i-assemble ang enclosure, subukan ang pagkakakonekta ng network, remote na pagpapadala ng imahe, at matagal na operasyon.

Para sa mass production, dapat sundin ng mga tagagawa ang isang standardized installation drawing. Ang pare-parehong pagpoposisyon ng antenna ay nakakatulong na mabawasan ang pagkakaiba-iba sa pagitan ng mga yunit ng produksyon.

Paano Dapat Piliin ng Mga Tagagawa ang Tamang Antenna?

Dapat suriin ng mga pangkat ng produkto ang pagpili ng antenna bilang bahagi ng kumpletong wireless system sa halip na ituring ito bilang isang nakahiwalay na bahagi. Ang sumusunod na checklist ay maaaring makatulong na mabawasan ang prototype at mga panganib sa produksyon.

1. Kumpirmahin ang wireless band.Tukuyin kung ang device ay nangangailangan ng 2.4 GHz, 5 GHz, o dual-band na operasyon.
2. Suriin ang magagamit na espasyo sa pag-install.Sukatin ang lugar ng antenna at isaalang-alang ang posisyon ng display, baterya, PCB, at enclosure.
3. Itugma ang RF connector.I-verify kung nangangailangan ang module ng IPEX4, MHF1, RP-SMA, o ibang interface.
4. Tukuyin ang mga kinakailangan sa cable.Ang haba ng cable at pagruruta ay dapat matukoy bago i-finalize ang antenna.
5. Suriin ang pagganap ng RF sa tapos na produkto.Dapat isagawa ang prototype testing pagkatapos mai-install ang antenna sa aktwal na enclosure.
6. Humiling ng mga sample bago ang maramihang produksyon.Nakakatulong ang sample validation na kumpirmahin ang compatibility at binabawasan ang panganib ng malakihang problema sa signal.
7. Isaalang-alang ang kakayahan sa pag-customize.Ang isang tagagawa na may kakayahang mag-adjust ng mga dimensyon, gain, connector, at mga detalye ng cable ay maaaring mas mahusay na suportahan ang mga hindi karaniwang disenyo ng produkto.

Para sa mga procurement team, ang direktang komunikasyon sa tagagawa ng antenna ay maaari ding gawing simple ang teknikal na paglilinaw, sample testing, production coordination, at kasunod na mga pagbabago sa disenyo.

Bakit Isaalang-alang ang Qianmu para sa Customized Antenna Production?

Nakatuon ang Qianmu Communication sa pananaliksik, pagpapaunlad, at paggawa ng mga antenna ng komunikasyon, kabilang ang mga FPC antenna, PCB antenna, WiFi antenna, Bluetooth antenna, 5G antenna, GPS antenna, at customized na RF solution.

Para sa mga digital na photo frame application, nagbibigay ang Qianmu ng mga dedikadong disenyo sa halip na umasa lamang sa mga generic na configuration ng antenna. Sinusuportahan ng mga kakayahan sa produksyon nito ang pagpapasadya batay sa mga sukat ng produkto, mga module ng komunikasyon, dalas ng pagpapatakbo, posisyon ng pag-install, mga kinakailangan sa connector, at mga detalye ng cable.

Kasama sa na-publish na mga detalye ng produkto ng manufacturer ang pagsunod sa RoHS at REACH, habang ang tulong sa certification ng CE at FCC ay maaaring ibigay ayon sa mga kinakailangan ng proyekto. Para sa mga proyekto ng OEM at ODM, maaari ding suriin ng mga mamimili ang mga sample bago lumipat sa dami ng produksyon.

Para sa karagdagang impormasyon tungkol sa mga kakayahan ng antenna ng Qianmu, galugarin angMga solusyon sa pagmamanupaktura ng Qianmu antennao suriin ang nakatuonPahina ng produkto ng Digital Photo Frame WiFi Antenna.

Mga Madalas Itanong

Maaari bang i-customize ang mga sukat ng antenna at connector?

Oo. Sinusuportahan ng Qianmu ang pag-customize ng mga dimensyon ng antenna, haba ng cable, mga parameter ng gain, at mga uri ng connector ayon sa istraktura ng device, espasyo sa pag-install, at interface ng module ng WiFi.

Sinusuportahan ba ng antenna ang parehong 2.4 GHz at 5 GHz WiFi?

Sinusuportahan ng karaniwang detalye ang 2400–2500 MHz at 5150–5850 MHz. Maaaring talakayin ang mga partikular na pagsasaayos ng banda ayon sa wireless module at mga kinakailangan sa aplikasyon.

Aling mga istraktura ng antena ang magagamit para sa mga digital na frame ng larawan?

Kasama sa mga available na istruktura ang FPC flexible antenna, PCB SMT antenna, at external adhesive-rod antenna. Ang naaangkop na istraktura ay nakasalalay sa enclosure, magagamit na espasyo, paraan ng pag-install, at disenyo ng RF.

Ano ang dapat suriin bago maglagay ng maramihang order?

Dapat subukan ng mga tagagawa ang antenna sa enclosure ng tapos na produkto at suriin ang katatagan ng wireless, remote na pagpapadala ng imahe, pagiging maaasahan ng koneksyon, at pagganap sa ilalim ng makatotohanang mga kondisyon sa pagpapatakbo. Nakakatulong ito na matukoy ang mga isyu sa pagsasama bago ang mass production.

Maaari bang gamitin ang antenna para sa mga komersyal na digital display na produkto?

Oo. Kasama sa hanay ng application ang mga komersyal na smart display frame, hotel at guesthouse display, lobby advertising frame, corporate display products, at iba pang konektadong digital photo-frame application.

Konklusyon

Ang isang maaasahang wireless na koneksyon ay mahalaga para sa mga modernong smart photo frame na umaasa sa cloud synchronization at remote na pamamahala ng nilalaman. Ang pagpili ng antenna batay sa dalas, pagtutugma ng RF, espasyo sa pag-install, connector, pagruruta ng cable, at aktwal na pagganap ng enclosure ay makakatulong sa mga manufacturer na bumuo ng mas pare-parehong wireless system. Kung gumagawa ka ng bagong frame ng larawan, pinapalitan ang isang kasalukuyang antenna, o nagpaplano ng paggawa ng OEM/ODM,makipag-ugnayan sa aminpara talakayin ang iyong mga dimensyon ng antenna, mga kinakailangan sa dalas, configuration ng connector, mga sample, at naka-customize na mga pangangailangan sa produksyon kasama ng engineering team ng Qianmu.
