Paano Mapapahusay ng Built-in na FM Radio Antenna ang Signal Reception sa Mga Compact Electronic Device

Qianmunagpapaunlad ngBuilt-in na FM Radio Antennapara sa mga compact FM-enabled na produkto na nangangailangan ng maaasahang pagtanggap nang hindi nagdaragdag ng nakalantad na panlabas na antenna. Idinisenyo para sa 88–108 MHz FM broadcast band, pinagsasama ng compact RF component na ito ang isang ferrite core, precision-wound copper coil, at flexible na opsyon sa koneksyon para sa mga automotive audio system, Bluetooth speaker, portable radio, smart home equipment, at iba pang electronic device.

Ang isang built-in na FM antenna ay higit pa sa isang kapalit na nakakatipid sa espasyo para sa isang teleskopiko na antenna. Ang ferrite-core magnetic induction structure nito, precision coil winding, compact form factor, at nako-customize na disenyo ng koneksyon ay nagbibigay-daan sa mga manufacturer na isama ang FM reception sa mga produkto kung saan mahalaga ang espasyo at hitsura ng pag-install. Ipinapaliwanag ng gabay na ito kung paano gumagana ang isang built-in na FM radio antenna, ang mga teknikal na katangian nito, angkop na aplikasyon, pagsasaalang-alang sa pag-install, at ang mga pangunahing salik na dapat suriin ng mga mamimili kapag kumukuha ng antenna para sa mga proyekto ng OEM o ODM.

Talaan ng mga Nilalaman

• Ano ang Built-in na FM Radio Antenna?
• Paano Gumagana ang Built-in na FM Radio Antenna?
• Ano ang Mga Pangunahing Tampok?
• Saan Ito Magagamit?
• Ano ang mga Teknikal na Pagtutukoy?
• Paano Dapat I-install ang Antenna?
• Paano Dapat Piliin ng Mga Mamimili ang Tamang Antenna?
• Paano Ito Kumpara Sa Iba Pang mga FM Antenna?
• Mga Madalas Itanong
• Bakit Isaalang-alang ang isang Customized FM Antenna?

Ano ang Built-in na FM Radio Antenna?

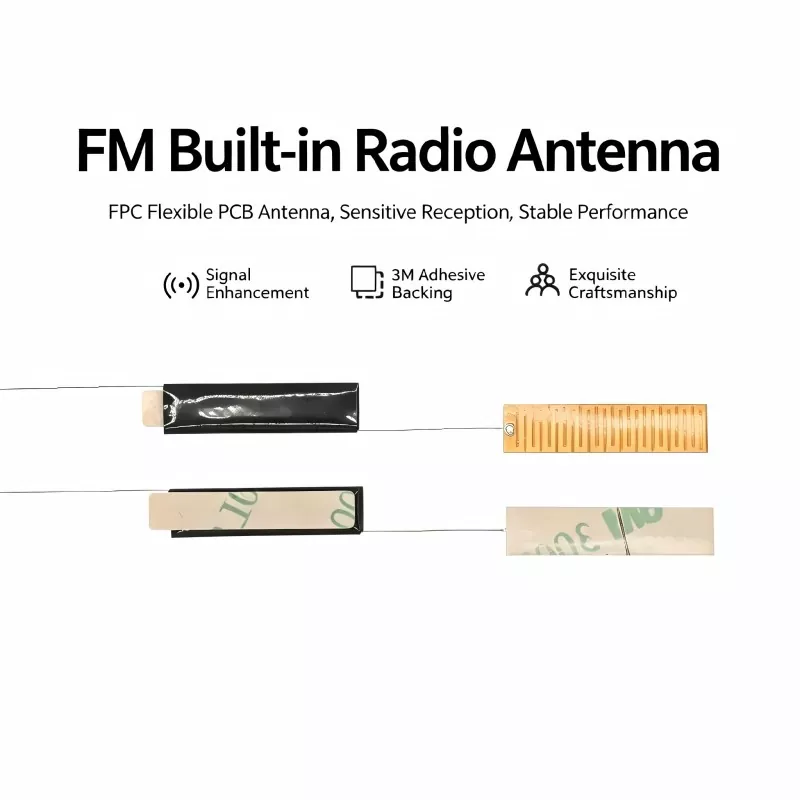

Ang Built-in na FM Radio Antenna ay isang internal passive RF receiving component na idinisenyo upang makatanggap ng mga FM broadcast signal habang nananatili sa loob ng electronic device. Hindi tulad ng isang kumbensyonal na teleskopiko na antenna na umaabot sa labas ng enclosure, ang isang panloob na antenna ay maaaring itago sa loob ng istraktura ng produkto, na tumutulong sa mga tagagawa na mapanatili ang isang malinis na hitsura habang gumagawa ng mahusay na paggamit ng limitadong panloob na espasyo.

Ang isang tipikal na ferrite-core na disenyo ay binubuo ng isang high-permeability ferrite core, precision-wound enameled copper wire, insulation protection, at mga terminal ng koneksyon o lead wire. Ang ferrite na materyal ay tumutuon sa magnetic field sa paligid ng coil, habang ang paikot-ikot na istraktura ay ininhinyero upang suportahan ang pagtanggap sa inilaan na hanay ng frequency ng FM.

Para sa mga tagagawa na bumubuo ng mga compact consumer electronics, ang istrukturang ito ay maaaring gawing simple ang pagsasama ng produkto. Maaaring iposisyon ang antenna ayon sa layout ng PCB at disenyo ng enclosure sa halip na nangangailangan ng nakalaang panlabas na pagbubukas ng antenna.

Para sa higit pang impormasyong partikular sa produkto, maaaring suriin ng mga mamimili ang pahina ng produkto ng Built-in na FM Radio Antenna.

Paano Gumagana ang Built-in na FM Radio Antenna?

Ang prinsipyo ng pagpapatakbo ay pangunahing batay sa electromagnetic induction at resonance. Kapag ang isang FM broadcast signal ay umabot sa antenna, ang ferrite core ay nakakatulong na ituon ang high-frequency magnetic field sa paligid ng coil. Pagkatapos ay iko-convert ng precision-wound conductor ang electromagnetic energy sa isang electrical RF signal na maaaring iproseso ng receiving circuit.

1. Konsentrasyon ng Magnetic Field

Ang high-permeability ferrite core concentrates high-frequency magnetic fields sa paligid ng winding. Ang istrukturang ito ay partikular na kapaki-pakinabang kapag ang mga tagagawa ay nangangailangan ng isang antenna na maaaring magkasya sa isang compact na panloob na espasyo habang pinapanatili ang maaasahang pagtanggap ng FM.

2. Electromagnetic Conversion

Ang copper coil na nakapalibot sa ferrite core ay tumutugon sa nagbabagong magnetic field at bumubuo ng electrical signal. Ang signal na ito ay pagkatapos ay ililipat sa pamamagitan ng antenna connection sa FM receiver circuit.

3. Dalas Resonance

Ang mga parameter ng coil winding, kabilang ang bilang ng mga pagliko at pag-aayos ng paikot-ikot, ay nakakaimpluwensya sa mga katangian ng dalas ng antenna. Ang wastong pag-tune ay tumutulong sa antenna na gumana sa loob ng nilalayong FM band at sumusuporta sa matatag na pagtanggap.

4. Pagpapadala ng Signal

Pagkatapos ng conversion, ang natanggap na RF signal ay naglalakbay sa pamamagitan ng antenna lead o connection pins sa FM receiver circuitry, kung saan ito ay pinalakas, nade-decode, at na-convert sa audio output.

Ano ang Mga Pangunahing Tampok?

Kapag pumipili ng panloob na FM antenna para sa isang komersyal na produkto, karaniwang isinasaalang-alang ng mga inhinyero ang pagganap ng pagtanggap, mga pisikal na dimensyon, paglaban sa interference, temperatura ng pagpapatakbo, at flexibility ng pagsasama. Ang mga sumusunod na katangian ay gumagawa ng isang ferrite-core na built-in na disenyo na angkop para sa maraming mga compact na device.

• 88–108 MHz operating range:Idinisenyo sa paligid ng karaniwang ginagamit na hanay ng dalas ng broadcast ng FM.
• Compact na panloob na istraktura:Nagbibigay-daan sa mga tagagawa na isama ang pagtanggap ng FM nang walang nakausli na panlabas na antenna.
• Precision coil winding:Sinusuportahan ang pare-parehong mga katangian ng kuryente at pagganap ng dalas.
• Konstruksyon ng ferrite-core:Tumutuon sa mga magnetic field at sumusuporta sa mahusay na pagtanggap ng signal.
• Disenyo na may kamalayan sa interference:Ang pagkakabukod at mga pagsasaalang-alang sa istruktura ay maaaring makatulong na mabawasan ang hindi gustong electromagnetic interference.
• Flexible na pag-customize:Maaaring iakma sa mga kinakailangan ng produkto ang mga pangunahing dimensyon, winding parameter, haba ng cable, pin, at connector.
• Malawak na temperatura ng pagpapatakbo:Ang tinutukoy na disenyo ng Qianmu ay tumutukoy sa operasyon mula -20°C hanggang +85°C.

Saan Ito Magagamit?

Ang compact na istraktura ng isang panloob na FM antenna ay ginagawang angkop para sa mga produkto kung saan ang panlabas na pagkakalantad ng antenna ay hindi kanais-nais o hindi praktikal. Ang mga aplikasyon ay maaaring mula sa consumer electronics hanggang sa automotive at industrial na kagamitan.

Ano ang mga Teknikal na Pagtutukoy?

Ang mga teknikal na detalye ay dapat palaging tumugma sa circuit ng receiver, enclosure, posisyon ng pag-install, at target na merkado. Kinakatawan ng mga sumusunod na detalye ang naka-reference na configuration ng produkto ng Qianmu at maaaring magsilbing panimulang punto para sa pagsusuri ng engineering.

Ang aktwal na pagganap ay maaaring mag-iba ayon sa receiver IC, PCB layout, enclosure material, nakapalibot na electromagnetic na kapaligiran, lokal na lakas ng signal, at posisyon ng pag-install ng antenna. Samakatuwid, ang pagsubok ng prototype ay nananatiling mahalaga bago ang mass production.

Paano Dapat I-install ang Antenna?

Ang tamang paglalagay ay mahalaga para makamit ang pare-parehong pagtanggap ng FM. Kahit na ang isang mahusay na disenyo ng antenna ay maaaring makaranas ng pinababang pagganap kung ito ay nakaposisyon malapit sa malakas na pinagmumulan ng interference o hindi angkop na mga materyales.

Hakbang 1: Piliin ang Posisyon ng Pag-install

Ilagay ang antenna sa isang medyo bukas na panloob na lugar at, kung saan praktikal, malapit sa panloob na ibabaw ng enclosure. Iwasang ilagay ito nang direkta sa tabi ng mga high-frequency chip, power component, heat source, o iba pang malakas na interference source.

Hakbang 2: I-secure ang Antenna

Ang isang insulated adhesive backing ay maaaring magbigay ng isang simpleng paraan ng pag-install para sa mga katugmang disenyo. Ang paraan ng pag-mount ay dapat panatilihing matatag ang posisyon ng antenna at maiwasan ang paggalaw na maaaring makaapekto sa repeatability sa panahon ng pagpapatakbo ng produkto.

Hakbang 3: Ikonekta ang Antenna

Ikonekta ang antenna lead o mga pin sa itinalagang interface ng FM antenna sa PCB. Ang mga soldered na koneksyon ay dapat na ligtas at walang shorts, habang ang mga plug-type na koneksyon ay dapat magkaroon ng sapat na mekanikal na pagpapanatili.

Hakbang 4: Pagtanggap ng Pagsubok

Pagkatapos ng assembly, i-on ang device at magsagawa ng FM station scan. Suriin ang bilang ng istasyon, kalinawan ng audio, ingay sa background, katatagan ng signal, at pagkakapare-pareho ng pagtanggap sa iba't ibang lokasyon.

Paano Dapat Piliin ng Mga Mamimili ang Tamang Antenna?

Ang presyo lamang ay hindi dapat matukoy ang pagpili ng antenna. Para sa mga proyekto ng OEM at ODM, dapat suriin ng mga mamimili at inhinyero ang antenna bilang bahagi ng kumpletong RF system.

1. Kumpirmahin ang hanay ng dalas:Tiyakin na ang antenna ay angkop para sa target na FM broadcasting band.
2. Suriin ang magagamit na espasyo:Magbigay ng tumpak na enclosure at mga sukat ng PCB bago piliin ang istraktura ng antenna.
3. Suriin ang paraan ng koneksyon:Tukuyin ang haba ng cable, disenyo ng terminal, uri ng connector, o mga kinakailangan sa koneksyon ng PCB.
4. Suriin ang operating environment:Ang mga automotive, portable, panloob, at panlabas na mga produkto ay maaaring mangailangan ng iba't ibang mekanikal at thermal na pagsasaalang-alang.
5. Isaalang-alang ang electromagnetic interference:Tukuyin ang mga kalapit na processor, pagpapalit ng mga power supply, display, motor, at iba pang potensyal na pinagmumulan ng ingay.
6. Humiling ng mga sample:Subukan ang antenna sa aktwal na enclosure at gamit ang nilalayon na FM receiver circuit bago aprubahan ang mass production.
7. Talakayin ang pagpapasadya:Para sa mga proyekto ng volume, ang mga naka-customize na pangunahing dimensyon at paikot-ikot na mga parameter ay maaaring magbigay ng mas mahusay na pagsasama kaysa sa isang generic na antenna.

Paano Ito Kumpara Sa Iba Pang mga FM Antenna?

Ang iba't ibang istruktura ng antenna ay nagsisilbi sa iba't ibang mga kinakailangan sa produkto. Ang isang PCB antenna ay maaaring maging maginhawa kapag ang PCB ay nagbibigay ng sapat na espasyo, habang ang isang teleskopiko na antenna ay maaaring maging kapaki-pakinabang kapag ang isang nakalantad na antenna ay katanggap-tanggap. Ang isang ferrite-core built-in na disenyo ay partikular na nauugnay kapag ang mga tagagawa ay nag-prioritize ng nakatagong pag-install at compact na mekanikal na pagsasama.

Mga Madalas Itanong

1. Anong frequency ang sinusuportahan ng Built-in FM Radio Antenna?

Ang reference na Qianmu antenna ay idinisenyo para sa 88–108 MHz FM broadcast band. Maaaring talakayin ang mga partikular na kinakailangan sa dalas sa panahon ng pag-customize para sa iba't ibang mga application at market.

2. Maaari bang ipasadya ang mga sukat ng antenna at haba ng cable?

Oo. Maaaring kabilang sa pag-customize ang laki ng ferrite core, mga parameter ng paikot-ikot na coil, haba ng lead, materyales ng pin, at mga uri ng connector. Ang mga opsyong ito ay nagbibigay-daan sa antenna na mas mahusay na tumugma sa magagamit na enclosure at layout ng PCB.

3. Ang isang built-in na antenna ay angkop para sa automotive audio system?

Oo. Ang mga built-in na disenyo ng FM antenna ay maaaring isama sa mga in-car audio system, Bluetooth radio, multimedia head unit, at katulad na kagamitan. Ang mga proyekto sa sasakyan ay dapat suriin sa pamamagitan ng aktwal na pag-install at pagsusuri sa RF dahil ang mga istruktura at electronics ng sasakyan ay maaaring makaapekto sa pagtanggap.

4. Nakadepende ba ang pagganap ng antenna sa layout ng PCB?

Oo. Ang pagganap ng reception ay naiimpluwensyahan hindi lamang ng antenna kundi pati na rin ng receiver IC, layout ng PCB, grounding, mga nakapaligid na bahagi, istraktura ng enclosure, at electromagnetic na kapaligiran. Inirerekomenda ang prototype testing bago ang mass production.

5. Maaari bang magbigay ng mga sample bago ang bulk production?

Ang sample na pagsusuri ay isang mahalagang bahagi ng customized na pagbuo ng antenna. Maaaring talakayin ng mga mamimili ang mga sample na kinakailangan sa Qianmu at subukan ang antenna sa loob ng nilalayon na device bago lumipat sa volume production.

Bakit Isaalang-alang ang isang Customized FM Antenna?

Para sa mga tagagawa na bumubuo ng mga produktong elektronikong pinapagana ng FM, dapat piliin ang antenna bilang mahalagang bahagi ng RF system sa halip na ituring bilang isang standalone na accessory. Ang isang mahusay na katugmang built-in na disenyo ay maaaring makatulong na makatipid ng espasyo sa pag-install, mapanatili ang isang malinis na anyo ng enclosure, at magbigay ng isang praktikal na solusyon para sa automotive, portable, matalinong tahanan, at pang-industriyang FM na application.

Nagbibigay ang Qianmu ng mga built-in na solusyon sa FM antenna na may mga opsyon sa pag-customize na sumasaklaw sa mga sukat ng ferrite core, coil winding, haba ng cable, mga terminal ng koneksyon, at structural integration. Para sa mga proyekto ng OEM at ODM, maaaring tukuyin ng mga engineering team ang kanilang mga kinakailangan sa frequency, available na espasyo, PCB interface, operating environment, at inaasahang performance ng reception bago ang sample validation. Kung gumagawa ka ng bagong produkto na pinapagana ng FM o naghahanap ng maaasahang kasosyo sa pagmamanupaktura ng antenna ng China,makipag-ugnayan sa aminpara talakayin ang iyong aplikasyon, humiling ng customized na solusyon, at simulan ang sample na pagsusuri sa Qianmu.
