Bakit Mahalaga ang Flexible na Headphone Antenna para sa Mga Next-Generation na Wireless Audio Device

Habang ang mga wireless earbud at headphone ay nagiging mas maliit, mas matalino, at mas mayaman sa feature, ang disenyo ng antenna ay may lalong mahalagang papel sa pagpapanatili ng maaasahang wireless na komunikasyon.Qianmunagpapaunlad ngFlexible na Headphone Antennapara sa mga TWS earbuds, wireless headphones, bone-conduction device, at iba pang compact na Bluetooth audio products, na nagbibigay ng flexible, ultra-manipis, at nako-customize na mga solusyon sa RF para sa space-constrained applications.

Ang isang maaasahang antenna ay mahalaga para sa matatag na komunikasyon sa Bluetooth, lalo na kapag ang mga wireless na headphone ay kailangang gumana sa loob ng sobrang siksik at hindi regular na mga panloob na espasyo. AFlexible na Headphone Antennagumagamit ng flexible PI o LCP substrate na may precision conductive radiation pattern, na nagpapahintulot sa antenna na umayon sa mga curved surface habang pinapanatili ang maaasahang performance ng RF.

Talaan ng mga Nilalaman

• Bakit Napakahalaga ng Disenyo ng Antenna sa Mga Makabagong Headphone?
• Ano ang Flexible na Headphone Antenna?
• Paano Gumagana ang Flexible Headphone Antenna?
• Ano ang Mga Pangunahing Bentahe ng Flexible na Headphone Antenna?
• Saan Magagamit ang Mga Flexible na Headphone Antenna?
• Anong mga Teknikal na Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?
• Paano Ito Inihahambing sa Mga Tradisyunal na Antenna?
• Paano Dapat Piliin ng Mga Tagagawa ang Tamang Antenna?
• Bakit Mahalaga ang Paggawa at Pagsusuri sa RF?
• Mga Madalas Itanong
• Konklusyon

Bakit Napakahalaga ng Disenyo ng Antenna sa Mga Makabagong Headphone?

Ang mga wireless na headphone ay umaasa sa radio-frequency na komunikasyon upang makipagpalitan ng audio at kontrol ng data sa mga smartphone, tablet, computer, at iba pang mga device na naka-enable ang Bluetooth. Kahit na ang isang antena ay sumasakop lamang ng isang maliit na halaga ng pisikal na espasyo, ang disenyo nito ay maaaring magkaroon ng malaking impluwensya sa pagganap ng wireless.

Ang panloob na kapaligiran ng modernong TWS earbuds ay partikular na mahirap. Ang mga baterya, speaker, mikropono, charging component, processor, shielding structure, at mechanical component ay nakikipagkumpitensya para sa limitadong espasyo. Kasabay nito, ang antenna ay gumagana malapit sa katawan ng tao, na maaaring makaapekto sa pagpapalaganap ng RF at mga katangian ng signal.

Ang mga tradisyunal na solusyon sa antenna ay maaaring mangailangan ng nakalaang puwang ng PCB o medyo malaking lugar sa pag-install. Ang nababaluktot na antenna ay nagbibigay sa mga inhinyero ng higit na kalayaan na iposisyon ang elemento ng radiation sa mga kurbadong panloob na ibabaw, mga compartment ng baterya, mga tangkay, o iba pang magagamit na mga lugar.

Para sa mga tagagawa na bumubuo ng mga compact na produkto ng Bluetooth, ang pagpili ng antenna samakatuwid ay dapat isaalang-alang sa mga unang yugto ng mekanikal at RF na disenyo sa halip na ituring bilang isang panghuling bahagi ng pagpupulong.

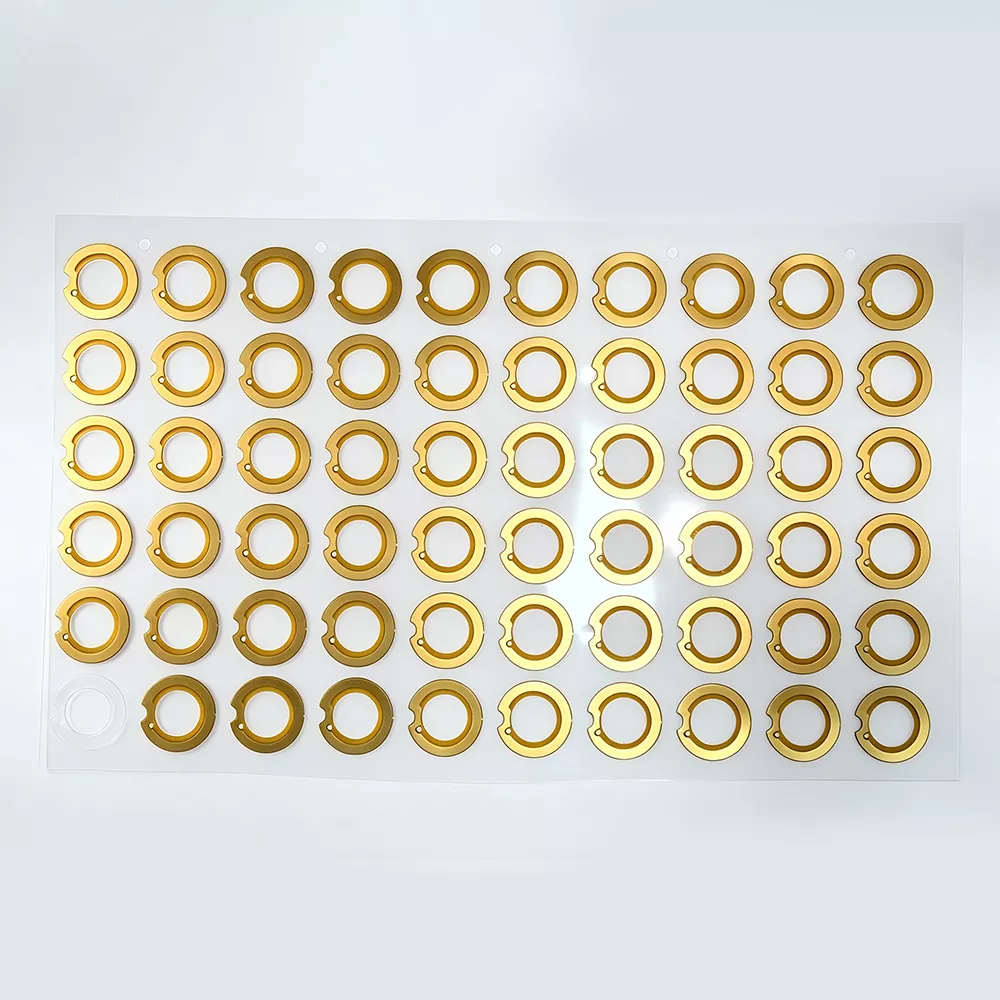

Ano ang Flexible na Headphone Antenna?

A Flexible na Headphone Antennaay isang miniature RF antenna na idinisenyo para sa mga compact wireless audio device. Ito ay karaniwang gumagamit ng isang flexible PI o LCP substrate na may conductive radiation pattern na nabuo sa pamamagitan ng precision manufacturing at etching na proseso.

Hindi tulad ng mga matibay na PCB antenna, ang nababaluktot na istraktura ay maaaring yumuko at umayon sa mga hubog o hindi regular na ibabaw. Ginagawa nitong mas angkop para sa mga produkto kung saan makitid, kurbado, o mahirap i-accommodate ang available na antenna cavity ng mga kumbensyonal na matibay na bahagi.

Ang mga flexible na headphone antenna ay karaniwang idinisenyo para sa 2.4 GHz Bluetooth ISM band at maaaring suportahan ang mga modernong Bluetooth application. Depende sa proyekto, maaaring i-customize ng mga manufacturer ang mga dimensyon ng antenna, substrate, haba ng lead, configuration ng terminal, at paraan ng pag-install upang tumugma sa arkitektura ng produkto.

Ang flexibility ng disenyo na ito ay ginagawang partikular na kaakit-akit ang mga antenna na nakabatay sa FPC para sa mga TWS earbud, wireless headphone, bone-conduction headphone, neckband device, at iba pang compact wireless na produkto.

Paano Gumagana ang Flexible Headphone Antenna?

Ang prinsipyo ng pagpapatakbo ng isang nababaluktot na headphone antenna ay batay sa pag-convert ng mga de-koryenteng RF signal sa mga electromagnetic wave at pagtanggap ng electromagnetic na enerhiya mula sa nakapalibot na kapaligiran.

1. Ang Bluetooth chipset ay bumubuo ng isang high-frequency na electrical signal.
2. Ang RF signal ay naglalakbay sa daanan ng paghahatid patungo sa antenna.
3. Bina-convert ng conductive radiation pattern ang electrical signal sa electromagnetic energy.
4. Ang antenna ay nagpapalabas ng signal sa nakapaligid na kapaligiran.
5. Sa panahon ng pagtanggap, ang antenna ay kumukuha ng mga electromagnetic signal na ipinadala ng nakapares na Bluetooth device.
6. Ang natanggap na RF energy ay na-convert sa electrical signal at inililipat sa Bluetooth communication module.

Dahil ang mga headphone at earbud ay isinusuot malapit sa katawan ng tao, partikular na mahalaga ang pagtutugma ng antenna, saligan, at pagpoposisyon. Ang katawan ng tao, baterya, mga bahagi ng metal, at mga materyales sa pabahay ay maaaring makaimpluwensya lahat sa mga katangian ng impedance at radiation ng antenna.

Ang wastong pag-tune ng RF ay kaya mahalaga. Ang isang mahusay na idinisenyong antenna ay dapat suriin sa loob ng aktwal na enclosure ng produkto sa halip na subukan lamang bilang isang nakahiwalay na bahagi. Tinutulungan nito ang mga inhinyero na matukoy ang mga detuning effect at i-optimize ang panghuling pagganap ng wireless.

Ano ang Mga Pangunahing Bentahe ng Flexible na Headphone Antenna?

Napakanipis na Konstruksyon

Ang espasyo ay isa sa pinakamalaking hamon sa pagbuo ng TWS earbud. Ang flexible na FPC antenna construction ay nagbibigay-daan sa mga manufacturer na isama ang isang RF component sa makitid na espasyo nang hindi sumasakop sa sobrang mekanikal na volume.

Depende sa configuration, maaaring maging available ang flexible na kapal ng antenna sa humigit-kumulang 0.12–0.30 mm, na may mga karaniwang opsyon kabilang ang 0.15 mm, 0.20 mm, at 0.25 mm. Nakakatulong ito sa mga designer ng produkto na i-optimize ang mahalagang panloob na espasyo.

Napakahusay na Flexibility

Ang flexible substrate ay nagbibigay-daan sa antenna na sundan ang mga hubog at hindi regular na panloob na ibabaw. Ito ay lalong kapaki-pakinabang kapag ang isang kumbensyonal na matibay na antenna ay hindi magkasya sa magagamit na istraktura.

Para sa mga produktong nakalantad sa paulit-ulit na pagyuko o mekanikal na paggalaw, ang tibay ng baluktot ay isa pang mahalagang pagsasaalang-alang. Ang tamang pagpili ng substrate at disenyo ng malagkit ay maaaring mapabuti ang mekanikal na pagiging maaasahan sa panahon ng pangmatagalang paggamit.

Matatag na Pagganap ng Bluetooth RF

Ang pagganap ng antena ay nakasalalay sa higit pa sa elemento ng radiation mismo. Ang disenyo ng feed-point, grounding, pagtutugma ng impedance, posisyon ng pag-install, at mga kalapit na bahagi ay maaaring makaapekto sa mga katangian ng RF.

Para sa kadahilanang ito, ang isang propesyonal na tagapagtustos ng antenna ay dapat na makapagbigay ng suporta sa disenyo ng RF at mga rekomendasyon sa pag-tune sa halip na magbigay lamang ng karaniwang antenna.

Madaling Assembly

Ang mga nababaluktot na antenna ay maaaring bigyan ng pandikit na pandikit na lumalaban sa init, na nagbibigay-daan sa mga ito na direktang ikabit sa nilalayong panloob na ibabaw. Maaari nitong bawasan ang pangangailangan para sa karagdagang mga istruktura ng pag-aayos ng mekanikal at pasimplehin ang pagpupulong.

Mataas na Kakayahang Pag-customize

Ang iba't ibang housing ng headphone ay nangangailangan ng iba't ibang geometries ng antenna. Ang isang naka-customize na solusyon ay maaaring tumanggap ng mga pagkakaiba-iba sa:

• Balangkas at sukat ng antena
• Dalas ng pagpapatakbo
• Haba ng lead
• Uri ng konektor at terminal
• PI o LCP substrate
• Lokasyon ng pag-install
• Baluktot na radius
• Istraktura ng pabahay ng produkto

Saan Magagamit ang Mga Flexible na Headphone Antenna?

Bagama't malakas na nauugnay ang teknolohiya sa mga TWS earbuds, maaaring suportahan ng mga flexible antenna ang mas malawak na hanay ng mga compact wireless audio na produkto.

Anong mga Teknikal na Pagtutukoy ang Dapat Isaalang-alang ng Mga Mamimili?

Kapag kumukuha ng flexible antenna mula sa isang manufacturer o supplier ng China, dapat suriin ng mga mamimili ang mga detalyeng elektrikal at mekanikal. Ang isang antenna na akma sa available na espasyo ay maaaring mangailangan pa rin ng RF tuning pagkatapos na ito ay mai-install sa loob ng tapos na produkto.

Ang mga halagang ito ay dapat ituring bilang mga pagtutukoy ng sanggunian. Ang panghuling pagganap ay nakasalalay sa disenyo ng antenna, layout ng PCB, istraktura ng saligan, materyal ng pabahay, posisyon ng pag-install, at pangkalahatang arkitektura ng RF.

Paano Ito Inihahambing sa Mga Tradisyunal na Antenna?

Karaniwang may ilang teknolohiya ng antenna ang mga tagagawa na dapat isaalang-alang, kabilang ang mga spring antenna, matibay na PCB antenna, at mga flexible na FPC antenna. Ang pinaka-angkop na opsyon ay nakasalalay sa arkitektura ng produkto, magagamit na espasyo, target ng gastos, mga kinakailangan sa RF, at inaasahang dami ng produksyon.

Para sa mga earbud na may mga hindi regular na istruktura ng pabahay o sobrang limitadong panloob na espasyo, ang flexible na konstruksyon ng FPC ay maaaring magbigay ng isang makabuluhang kalamangan sa pagsasama-sama ng mekanikal. Nagbibigay-daan ito sa mga taga-disenyo ng antenna na magtrabaho sa paligid ng mga kasalukuyang bahagi sa halip na hilingin ang buong istraktura ng produkto upang mapaunlakan ang isang matibay na antenna.

Paano Dapat Piliin ng Mga Tagagawa ang Tamang Antenna?

Ang pagpili ng headphone antenna ay dapat magsimula sa tapos na produkto sa halip na sa isang generic antenna catalog. Ang mga sumusunod na salik ay makakatulong sa mga tagagawa na gumawa ng mas maaasahang desisyon.

1. Sukatin ang magagamit na espasyo.Magbigay ng tumpak na impormasyon tungkol sa haba, lapad, taas, kurba, at mga nakapaligid na bahagi ng antenna cavity.
2. Tukuyin ang mga kinakailangan sa RF.Kumpirmahin ang saklaw ng dalas ng Bluetooth, inaasahang distansya ng komunikasyon, mga kinakailangan sa impedance, at lokasyon ng antenna.
3. Isaalang-alang ang mga materyales sa pabahay.Ang plastik, metal, mga baterya, mga bahagi ng panangga, at iba pang mga istrukturang conductive ay maaaring makaimpluwensya sa pagganap ng RF.
4. Suriin ang mga kinakailangan sa mekanikal.Ang mga produktong nakalantad sa panginginig ng boses, paggalaw, o paulit-ulit na pagyuko ay nangangailangan ng naaangkop na flexibility at pagganap ng attachment.
5. Humiling ng mga sample ng prototype.Ang pagsubok sa antenna sa loob ng aktuwal na enclosure ay nagbibigay ng mas makabuluhang mga resulta kaysa sa pagsusuri ng antenna nang nakapag-iisa.
6. Suriin ang mga kakayahan sa pagmamanupaktura.Para sa mga proyektong mass-production, suriin ang pagkakapare-pareho ng kalidad, pagsubok sa RF, pagpapasadya, dokumentasyon, at kakayahan sa paghahatid.

Ang pagbibigay ng tumpak na 2D o 3D na mga guhit ng produkto sa yugto ng pagbuo ay nagbibigay-daan sa tagagawa ng antenna na i-optimize ang disenyo nang mas mahusay. Ang pagpapatunay ng prototype ay maaaring makatulong na mabawasan ang panganib ng pagtuklas ng mga problema sa RF pagkatapos magsimula ng tooling at mass production.

Bakit Mahalaga ang Paggawa at Pagsusuri sa RF?

Ang pagganap ng antena ay lubos na nakadepende sa pagkakapare-pareho ng pagmamanupaktura. Ang maliliit na pagkakaiba-iba sa mga dimensyon, conductive pattern, connector positioning, adhesive placement, o substrate na katangian ay maaaring makaapekto sa huling resulta ng RF.

Samakatuwid, ang isang may karanasan na tagagawa ng antenna ay dapat magbigay ng higit sa isang pisikal na bahagi. Ang RF engineering, sample development, impedance matching, tuning, production inspection, at teknikal na dokumentasyon ay maaaring mag-ambag lahat sa isang mas predictable na proseso ng pagbuo ng produkto.

Maaaring kasama sa propesyonal na RF testing ang performance verification sa isang anechoic chamber, environmental testing, temperature cycling, mechanical bending tests, at iba pang quality-control procedures ayon sa mga kinakailangan sa aplikasyon.

Para sa internasyonal na pagkuha, ang dokumentasyon at kalidad ng kasiguruhan ay mahalaga din. Depende sa proyekto, maaaring kailanganin ng mga mamimili ang materyal na dokumentasyon sa pagsunod, mga ulat ng inspeksyon, impormasyon sa pag-iimpake, mga komersyal na dokumento, at iba pang suportang nauugnay sa pag-export.

Mga Madalas Itanong

Q1: Ano ang Flexible Headphone Antenna?

Ang Flexible Headphone Antenna ay isang manipis, nababaluktot na RF antenna na idinisenyo para sa mga compact wireless audio na produkto gaya ng mga TWS earbud, Bluetooth headphone, bone-conduction headphone, at wireless headset. Ang nababaluktot na substrate nito ay nagpapahintulot na umayon ito sa mga hubog na panloob na ibabaw.

Q2: Maaari bang suportahan ng Flexible Headphone Antenna ang Bluetooth 5.3?

Oo. Ang isang maayos na idinisenyong 2.4 GHz antenna ay maaaring gamitin sa mga Bluetooth 5.3 na application kapag ang RF layout, impedance matching, grounding, at mga kondisyon ng pag-install ay wastong ipinatupad.

Q3: Maaari bang ipasadya ang mga sukat ng antenna?

Oo. Maaaring i-customize ang mga flexible antenna ayon sa panloob na espasyo at mekanikal na istraktura ng produkto. Ang mga parameter tulad ng haba, lapad, hugis, kapal, haba ng lead, configuration ng connector, at paraan ng pag-install ay maaaring iakma ayon sa mga kinakailangan ng proyekto.

Q4: Aling mga substrate na materyales ang karaniwang magagamit?

Ang PI at LCP ay karaniwang ginagamit na flexible antenna substrate na materyales. Ang naaangkop na materyal ay nakasalalay sa mga kinakailangang katangian ng RF, mekanikal na flexibility, mga kondisyon ng temperatura, mga kinakailangan sa pagiging maaasahan, at target na gastos sa produksyon.

Q5: Maaari bang gumamit ng adhesive backing ang isang flexible antenna?

Oo. Maaaring gawing simple ng adhesive backing ang pag-install sa pamamagitan ng pagpapahintulot sa antenna na maiayos nang direkta sa nilalayong panloob na ibabaw. Dapat piliin ang uri ng pandikit ayon sa temperatura ng pagpapatakbo, materyal ng pabahay, proseso ng pagpupulong, at inaasahang kondisyon ng serbisyo.

Q6: Anong impormasyon ang dapat ibigay ng mga mamimili kapag humihiling ng customized na antenna?

Ang mga mamimili ay dapat na perpektong magbigay ng mga guhit ng produkto, magagamit na espasyo ng antenna, impormasyon sa layout ng PCB, target frequency band, mga kinakailangan sa connector, materyal sa pabahay, posisyon ng pag-install, mga kinakailangan sa mekanikal, at inaasahang kapaligiran ng aplikasyon. Ang impormasyong ito ay tumutulong sa tagagawa na bumuo ng isang mas angkop na solusyon sa antenna.

Q7: Bakit dapat subukan ang pagganap ng antenna sa loob ng huling produkto?

Ang antenna ay hindi gumagana nang nakapag-iisa. Ang mga baterya, PCB, mga bahaging metal, plastic housing, mga istrukturang pinagbabatayan, at ang katawan ng tao ay maaaring makaimpluwensya lahat sa pagganap ng RF. Samakatuwid, ang pagsubok sa antena sa loob ng huling enclosure ay nagbibigay ng mas makatotohanang pagsusuri ng katatagan ng koneksyon at pangkalahatang pagganap ng wireless.

Konklusyon

Ang lumalaking pangangailangan para sa mas maliit at mas matalinong mga produkto ng wireless na audio ay lumilikha ng mas kumplikadong mga hamon sa pagsasama ng antenna. AFlexible na Headphone Antennanag-aalok ng epektibong solusyon sa pamamagitan ng pagsasama-sama ng mga compact na dimensyon, mekanikal na flexibility, nako-customize na geometry, at maaasahang pagganap ng Bluetooth RF. Para sa mga TWS earbuds, bone-conduction headphones, neckband device, at iba pang compact wireless na produkto, ang flexible antenna technology ay makakapagbigay ng higit na kalayaan sa disenyo habang tinutulungan ang mga manufacturer na malampasan ang masikip na panloob na istruktura.

Para sa mga kumpanyang kumukuha ng customized na antenna solution, ang pakikipagsosyo sa isang may karanasang manufacturer ay maaaring gawing simple ang pagbuo ng prototype, RF tuning, pagsubok, at mass production. Kung gumagawa ka ng bagong wireless headphone, TWS earbud, o Bluetooth audio na produkto at kailangan mo ng antenna na tumutugma sa iyong partikular na mekanikal at RF na kinakailangan,makipag-ugnayan sa aminpara talakayin ang iyong mga guhit, teknikal na detalye, mga kinakailangan sa pag-customize, mga sample, at mga plano sa produksyon kasama ng Qianmu antenna engineering team.
