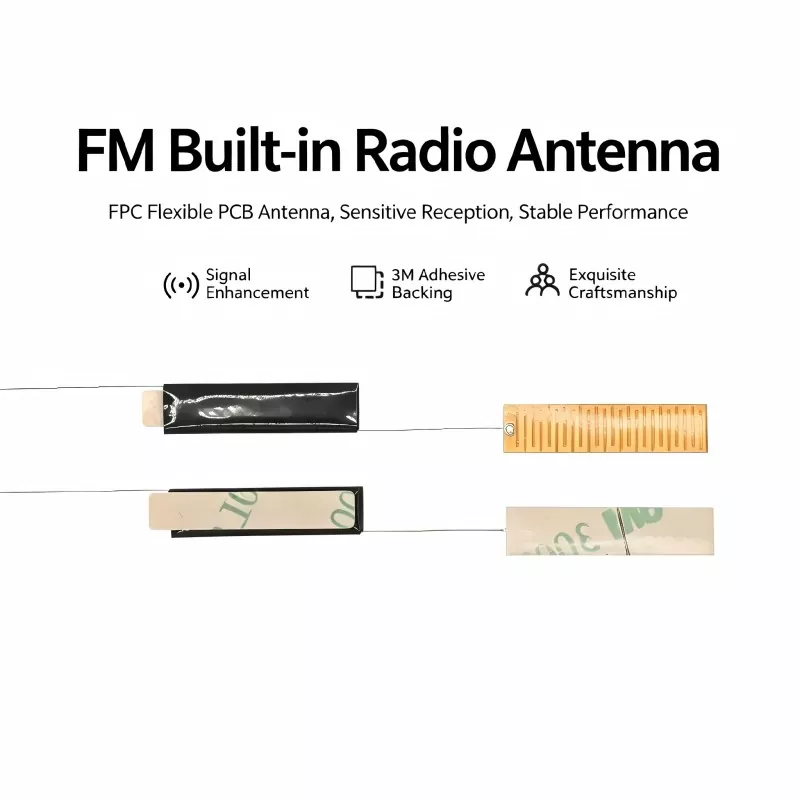

Qianmunagpapaunlad ngBuilt-in na FM Radio Antennapara sa mga tagagawa na nangangailangan ng maaasahang pagtanggap ng FM sa mga compact na elektronikong produkto. Dinisenyo ayon sa praktikal na mga kinakailangan sa pagsasama, ang internal antenna solution na ito ay makakatulong sa mga audio device na makamit ang matatag na performance ng radyo habang nagse-save ng espasyo sa pag-install at pinapanatili ang malinis na panlabas na disenyo.
Nananatiling mahalagang feature ang FM radio sa maraming automotive audio system, portable radio, Bluetooth speaker, smart audio products, at consumer electronics. Gayunpaman, ang pagdaragdag ng FM na pagtanggap sa isang compact na aparato ay nangangailangan ng higit pa sa pagkonekta ng isang antenna sa receiver. Ang mga dimensyon ng antena, ferrite material, coil winding, lokasyon ng pag-install, cable routing, at nakapaligid na mga elektronikong bahagi ay maaaring makaimpluwensya lahat sa kalidad ng pagtanggap. Ang Built-in na FM Radio Antenna ay nagbibigay sa mga tagagawa ng isang compact na alternatibo sa tradisyonal na panlabas na antenna. Ipinapaliwanag ng artikulong ito ang prinsipyong gumagana nito, mga pakinabang sa disenyo, halaga ng aplikasyon, mga pangunahing pagsasaalang-alang sa pagbili, at mga praktikal na paraan ng pagsasama.
Talaan ng mga Nilalaman
Ano ang Dapat Malaman ng Mga Tagagawa Tungkol sa Mga Built-in na FM Antenna?
Paano Dinisenyo ang Built-in na FM Radio Antenna?
Bakit Mahalaga ang Panloob na Disenyo ng Antenna?
Aling Mga Produkto ang Maaaring Gumamit ng Built-in na FM Antenna?
Aling Mga Salik ang Nakakaapekto sa Pagganap ng Pagtanggap ng FM?
Anong Mga Pagtutukoy ang Dapat Paghambingin ng Mga Mamimili?
Paano Maisasama ng mga Inhinyero ang Antenna sa isang Produkto?
Ano ang Dapat Mong Hanapin sa isang Supplier ng FM Antenna?
Built-in na FM Radio Antenna FAQ
Tama ba ang Built-in na FM Radio Antenna para sa Iyong Produkto?
Ano ang Dapat Malaman ng Mga Tagagawa Tungkol sa Mga Built-in na FM Antenna?
Ang built-in na FM antenna ay isang panloob na bahagi ng pagtanggap na idinisenyo upang makuha ang mga signal ng broadcast ng FM nang hindi nangangailangan ng isang kumbensyonal na panlabas na teleskopiko na antena. Naka-install ito sa loob ng housing ng produkto at nakakonekta sa FM receiver circuit sa pamamagitan ng lead, pin, o iba pang electrical interface.
Para sa maraming komersyal na produkto, ang panloob na pag-install ay nag-aalok ng mahalagang balanse sa pagitan ng RF functionality at pang-industriya na disenyo. Sa halip na payagan ang isang antenna na lumawak sa labas ng enclosure, maaaring iposisyon ng mga manufacturer ang receiving component sa loob ng available na espasyo.
Ang isang ferrite-core construction ay karaniwang ginagamit para sa mga compact na FM receiving application. Ang materyal na ferrite ay tumutulong sa pag-concentrate ng magnetic flux sa paligid ng coil, habang ang conductor ng sugat ay nagko-convert ng electromagnetic energy sa isang electrical signal na maaaring iproseso ng receiving circuit.
Ang antenna samakatuwid ay nagiging bahagi ng pangkalahatang RF system sa halip na isang nakahiwalay na accessory. Ang pagganap nito ay nakasalalay sa parehong sarili nitong mga katangiang elektrikal at sa kapaligiran kung saan ito gumagana.
Paano Dinisenyo ang Built-in na FM Radio Antenna?
Ang disenyo ng panloob na FM antenna ay karaniwang nagsisimula sa target na hanay ng dalas at magagamit na espasyo sa pag-install. Tinutukoy ng mga inhinyero ang mga angkop na sukat ng ferrite, istraktura ng paikot-ikot, mga detalye ng wire, paraan ng koneksyon, at mekanikal na pagsasaayos.
Ferrite Core
Ang ferrite core ay isang mahalagang bahagi ng magnetic receiving structure. Ang mga materyal na katangian at pisikal na dimensyon nito ay nakakaimpluwensya kung gaano kabisa ang pakikipag-ugnayan ng antenna sa nakapaligid na electromagnetic field.
Precision Coil
Ang tansong kawad ay sugat sa paligid ng ferrite core ayon sa tinukoy na mga kinakailangan sa kuryente. Mahalaga ang pagkakapare-pareho ng paikot-ikot dahil maaaring makaapekto ang mga pagkakaiba-iba sa mga katangiang elektrikal ng mga indibidwal na unit ng antenna.
Istruktura ng Koneksyon
Depende sa host device, maaaring gumamit ang antenna ng iba't ibang mga configuration ng cable, pin, o connector. Ang isang angkop na istraktura ng koneksyon ay pinapasimple ang pagpupulong at binabawasan ang mga hindi kinakailangang pagbabago sa PCB ng customer.
Mechanical Configuration
Dapat isaalang-alang ang mga sukat sa unang yugto ng disenyo. Ang isang antenna na mahusay na gumaganap sa elektrikal ay maaaring hindi pa rin angkop kung hindi ito magkasya sa loob ng nilalayong enclosure o nakakasagabal sa iba pang mga bahagi.
Bakit Mahalaga ang Panloob na Disenyo ng Antenna?
Ang mga modernong elektronikong aparato ay nagiging mas maliit habang nagsasama ng higit pang mga function. Lumilikha ito ng mapaghamong kapaligiran para sa mga bahagi ng RF dahil ang mahalagang panloob na espasyo ay ibinabahagi ng mga baterya, PCB, speaker, processor, power circuit, at mekanikal na istruktura.
Ang isang maayos na idinisenyong panloob na antenna ay maaaring mag-alok ng ilang praktikal na benepisyo:
- Pag-optimize ng espasyo:Ang antenna ay naka-install sa loob ng produkto sa halip na nangangailangan ng panlabas na mounting space.
- Pinahusay na hitsura ng produkto:Walang mahabang teleskopiko na antenna ang kailangan para sa pang-araw-araw na operasyon.
- Proteksyon sa mekanikal:Ang panloob na pagkakalagay ay binabawasan ang pagkakalantad sa hindi sinasadyang pagyuko o pisikal na epekto.
- Flexible na pagsasama:Maaaring tumanggap ng iba't ibang mga layout ng enclosure ang mga customized na dimensyon.
- Pare-parehong pagpupulong:Ang isang tinukoy na panloob na posisyon sa pag-mount ay maaaring suportahan ang standardized na produksyon.
- Kakayahan ng aplikasyon:Ang parehong pangunahing konsepto ng antenna ay maaaring iakma sa iba't ibang mga produktong elektroniko.
Ang mga bentahe na ito ay partikular na nauugnay sa mga tagagawa na gustong pagsamahin ang FM radio sa mga modernong wireless at digital function sa isang compact na pabahay.
Aling Mga Produkto ang Maaaring Gumamit ng Built-in na FM Antenna?
Ang saklaw ng aplikasyon ay mas malawak kaysa sa tradisyonal na mga standalone na radyo. Hangga't ang electronic system ay may kasamang FM receiving function at nagbibigay ng naaangkop na kapaligiran sa pag-install, maaaring isaalang-alang ang isang panloob na antenna.
| Aplikasyon | Karaniwang Kinakailangan | Panloob na Antenna Advantage |
|---|---|---|
| Audio ng Kotse | Matatag na pagtanggap ng FM sa isang compact control unit | Nakatagong pag-install |
| Mga Bluetooth Speaker | FM function na pinagsama sa wireless audio | Space-efficient na disenyo |
| Mga Portable na Radyo | Compact na pabahay at portable na operasyon | Nabawasan ang mga panlabas na bahagi |
| Mga Alarm Clock | Pinagsamang FM radio function | Malinis na hitsura ng produkto |
| Smart Audio Equipment | Maramihang mga function sa loob ng isang enclosure | Flexible na panloob na pagkakalagay |
| Mga Espesyal na Receiver | Pagsasama ng RF na partikular sa application | Nako-customize na configuration |
Aling Mga Salik ang Nakakaapekto sa Pagganap ng Pagtanggap ng FM?
Ang pagpili ng antenna na may tamang nominal na dalas ay ang unang hakbang lamang. Ang pagganap sa totoong mundo ay maaaring maimpluwensyahan ng ilang karagdagang salik.
1. Lokasyon ng Pag-install
Ang antenna ay dapat na nakaposisyon kung saan mabisa nitong matanggap ang RF signal. Ang pag-install nito sa tabi ng malalaking conductive component o high-noise circuit ay maaaring makabawas sa praktikal na pagganap.
2. Layout ng PCB
Maaaring maimpluwensyahan ng PCB ang electromagnetic na kapaligiran ng antena. Dapat isaalang-alang ng mga inhinyero ang distansya sa pagitan ng antenna at mga processor, pagpapalit ng mga power supply, mga high-speed na interface, at iba pang potensyal na pinagmumulan ng interference.
3. Enclosure Material
Ang mga plastic at non-conductive housing ay karaniwang nagbibigay ng ibang RF environment mula sa mga metal enclosure. Samakatuwid, ang huling pabahay ay dapat isama sa pagsubok ng prototype.
4. Pagruruta ng Cable
Ang antenna lead ay dapat na maingat na iruruta at ilayo sa mga hindi kinakailangang pinagmumulan ng ingay ng kuryente. Makakatulong din ang pare-parehong pagruruta ng cable na mapanatili ang nauulit na pagganap ng produksyon.
5. Sensitivity ng Receiver
Ang isang antenna ay hindi makakabawi sa bawat limitasyon sa receiving circuit. Ang mga katangian ng antena at pagganap ng receiver ay dapat na suriin nang magkasama sa panahon ng pagbuo ng produkto.
Anong Mga Pagtutukoy ang Dapat Paghambingin ng Mga Mamimili?
Kapag kumukuha ng FM antenna, ang mga koponan sa pagbili ay dapat gumawa ng sheet ng teknikal na detalye bago humiling ng mga panipi. Ginagawa nitong mas makabuluhan ang paghahambing ng supplier at binabawasan ang panganib ng pagpili ng isang bahagi batay lamang sa presyo.
| Pagtutukoy | Inirerekomendang Pagsusuri | Kahalagahan ng Pagbili |
|---|---|---|
| Saklaw ng Dalas | Kumpirmahin ang pagiging tugma sa kinakailangang FM band | Mahalaga |
| Materyal na Ferrite | Suriin ang materyal at pagkakapare-pareho | Mataas |
| Coil Winding | Suriin ang katumpakan at pag-uulit ng paikot-ikot | Mataas |
| Mga sukat | Itugma ang magagamit na panloob na espasyo | Mahalaga |
| Haba ng lead | Kumpirmahin ang PCB at mga kinakailangan sa pagpupulong | Katamtaman |
| Konektor | I-verify ang electrical at mechanical compatibility | Mataas |
| Saklaw ng Temperatura | Itugma ang operating environment | Katamtaman hanggang Mataas |
| Pagpapasadya | Tukuyin kung sinusuportahan ang mga pagtutukoy ng OEM | Mataas |
Para sa dami ng produksyon, dapat ding isaalang-alang ng mga mamimili ang mga sample na pamamaraan ng pag-apruba, papasok na inspeksyon, pagkakapare-pareho ng produksyon, packaging, lead time, at teknikal na suporta.
Paano Maisasama ng mga Inhinyero ang Antenna sa isang Produkto?
Ang isang matagumpay na proseso ng pagsasama ng antenna ay dapat magsimula bago magyelo ang huling enclosure. Ang maagang koordinasyon sa pagitan ng tagapagtustos ng antenna, inhinyero ng PCB, inhinyero ng makina, at tagagawa ng produkto ay maaaring maiwasan ang mga mamahaling muling pagdidisenyo.
- Tukuyin ang kinakailangan sa RF:Itatag ang target na hanay ng dalas ng FM at arkitektura ng receiver.
- Magreserba ng espasyo sa pag-install:Tukuyin ang lokasyon ng antenna bago kumpletuhin ang mekanikal na layout.
- Magbigay ng mga guhit:Ibahagi ang mga available na sukat at kinakailangan sa koneksyon sa tagagawa ng antenna.
- Bumuo ng mga sample:Suriin ang mga naka-customize na prototype ng antenna sa nilalayong produkto.
- Subukan ang kumpletong pagpupulong:Sukatin ang pagtanggap sa ilalim ng makatotohanang mga kondisyon sa pagpapatakbo.
- Tapusin ang mga pagtutukoy ng produksyon:Mga sukat ng lock, winding parameter, cable, connector, at pamantayan sa inspeksyon.
Ang pagsubok sa prototype ay lalong mahalaga dahil ang pagganap ng antenna na sinusukat sa labas ng produkto ay maaaring hindi kumakatawan sa pagganap pagkatapos na mai-install ang antenna sa loob ng huling pabahay.
Ano ang Dapat Mong Hanapin sa isang Supplier ng FM Antenna?
Ang isang angkop na tagapagtustos ay dapat na makapagbigay ng higit sa isang bahagi ng katalogo. Para sa mga proyekto ng OEM at ODM, ang kakayahang teknikal na komunikasyon at pagpapasadya ay maaaring maging kasinghalaga ng pangunahing detalye ng antenna.
Kapag sinusuri ang isang tagagawa o supplier ng antenna ng China, isaalang-alang ang sumusunod:
- Maranasan ang paggawa ng FM at iba pang bahagi ng RF antenna.
- Kakayahang i-customize ang mga ferrite core na sukat at paikot-ikot na mga istraktura.
- Matatag na kontrol ng coil winding at component assembly.
- Kakayahang i-customize ang mga cable, pin, at connector.
- Sample development bago ang mass production.
- Malinaw na mga teknikal na guhit at mga detalye ng produkto.
- Mga pamamaraan ng inspeksyon ng kalidad para sa mga batch ng produksyon.
- Tumutugon na komunikasyon sa panahon ng pagbuo ng produkto.
Nakatuon ang Qianmu sa pagbuo at pagmamanupaktura ng antenna para sa iba't ibang elektronikong aplikasyon. Ang naka-customize na diskarte nito ay nagbibigay-daan sa mga customer na talakayin ang mga kinakailangan sa dalas, sukat ng pag-install, paraan ng koneksyon, at iba pang mga parameter na partikular sa proyekto bago magtapos ng solusyon sa produksyon.
Built-in na FM Radio Antenna FAQ
Maaari bang palitan ng Built-in na FM Radio Antenna ang isang panlabas na teleskopiko na antenna?
Para sa maraming mga compact na elektronikong produkto, maaaring gumamit ng panloob na antenna sa halip na isang tradisyonal na teleskopikong antenna. Gayunpaman, ang huling pagpipilian ay nakasalalay sa disenyo ng receiver, istraktura ng produkto, magagamit na espasyo sa pag-install, at kinakailangang pagganap ng pagtanggap.
Anong hanay ng frequency ng FM ang karaniwang sinusuportahan?
Maraming komersyal na FM radio application ang gumagana sa loob ng 88–108 MHz range. Ang eksaktong disenyo ng antenna ay dapat na itugma sa kinakailangang hanay ng dalas at circuit ng pagtanggap.
Maaari bang ipasadya ang antenna para sa isang maliit na enclosure?
Oo. Maaaring matugunan ng pag-customize ang mga dimensyon ng ferrite, istraktura ng coil, haba ng lead, configuration ng terminal, at iba pang mga mekanikal na kinakailangan. Inirerekomenda ang pagsubok sa prototype kapag lubos na pinaghihigpitan ang espasyo sa pag-install.
Nakakaapekto ba ang paglalagay ng antenna sa pagtanggap ng radyo?
Oo. Maaaring magkaroon ng makabuluhang epekto ang paglalagay. Maaaring baguhin ng mga kalapit na bahagi ng metal, power circuit, processor, PCB trace, baterya, at cable ang electromagnetic na kapaligiran sa paligid ng antenna.
Dapat bang subukan ang isang antena sa loob ng tapos na produkto?
Oo. Ang pagsubok sa antenna sa loob ng aktwal na enclosure ay nagbibigay ng mas makatotohanang impormasyon tungkol sa pagganap ng huling pagtanggap kaysa sa pagsubok sa antenna bilang isang independiyenteng bahagi.
Bakit pumili ng naka-customize na antenna sa halip na isang karaniwang modelo?
Maaaring idisenyo ang isang naka-customize na modelo sa paligid ng mga partikular na sukat, interface ng receiver, lokasyon ng pag-install, at mga mekanikal na hadlang ng produkto. Maaari nitong gawing mas madali ang pagsasama at mabawasan ang pangangailangan para sa mga pagbabago sa istruktura.
Tama ba ang Built-in na FM Radio Antenna para sa Iyong Produkto?
Para sa mga modernong produktong elektroniko kung saan ang espasyo, hitsura, pagiging maaasahan, at RF functionality ay dapat na magkakasamang mabuhay, ang isang built-in na antenna ay maaaring magbigay ng praktikal na alternatibo sa mga kumbensyonal na panlabas na disenyo. Ang tagumpay nito ay nakasalalay sa kumpletong proseso ng pag-inhinyero, kabilang ang pagpili ng ferrite, pag-ikot ng coil, mga kinakailangan sa dalas, disenyo ng PCB, posisyon ng pag-install, istraktura ng enclosure, at huling pagsubok sa produkto.
Nagbibigay ang Qianmu ng mga customized na Built-in na FM Radio Antenna na solusyon para sa mga manufacturer na gumagawa ng audio equipment, automotive electronics, portable radio, Bluetooth speaker, at iba pang mga FM-enabled na device. Kung mayroon kang partikular na saklaw ng dalas, laki ng enclosure, kinakailangan ng cable, o interface ng receiver,makipag-ugnayan sa aminpara talakayin ang iyong proyekto at bumuo ng configuration ng antenna na akma sa iyong mga kinakailangan sa produkto.
