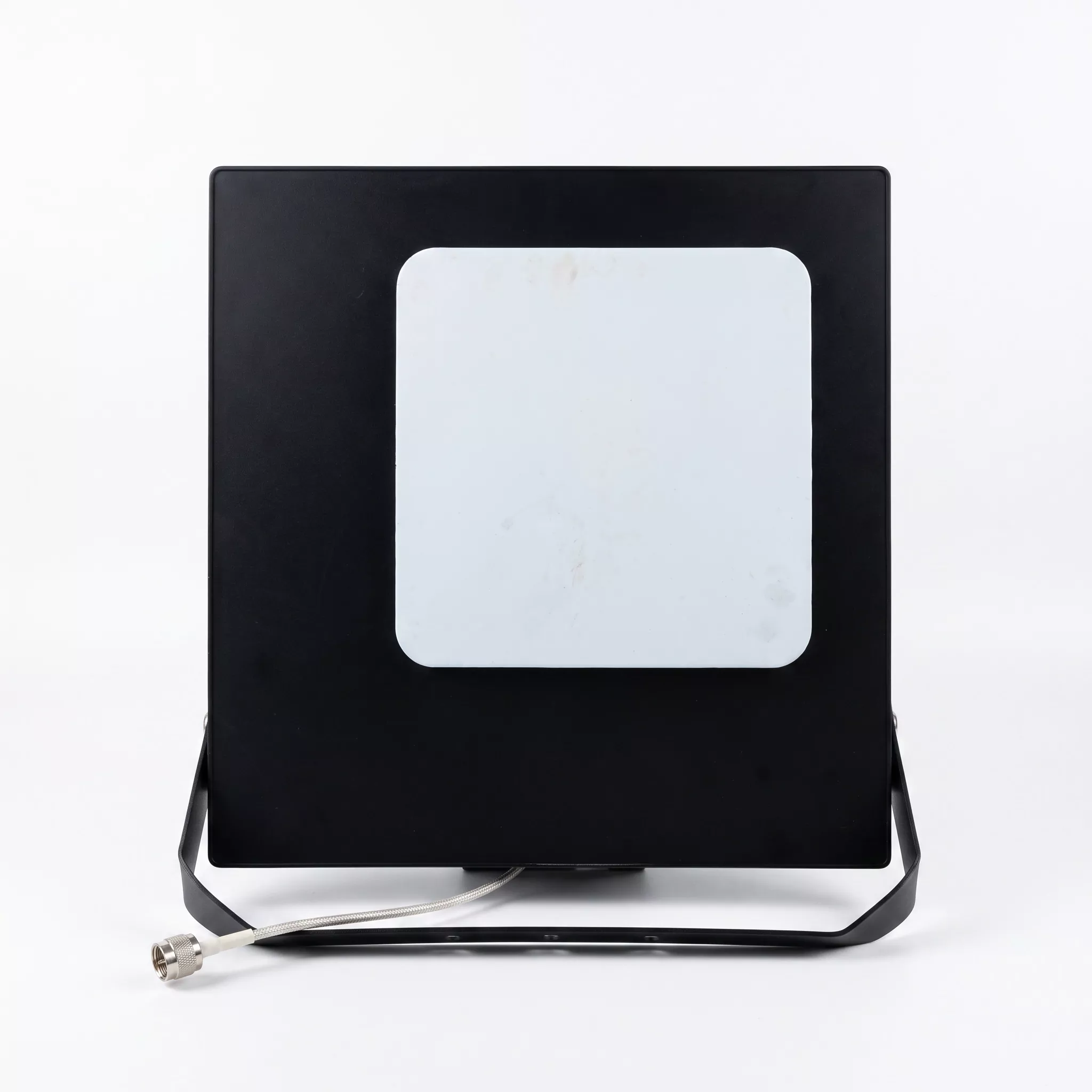

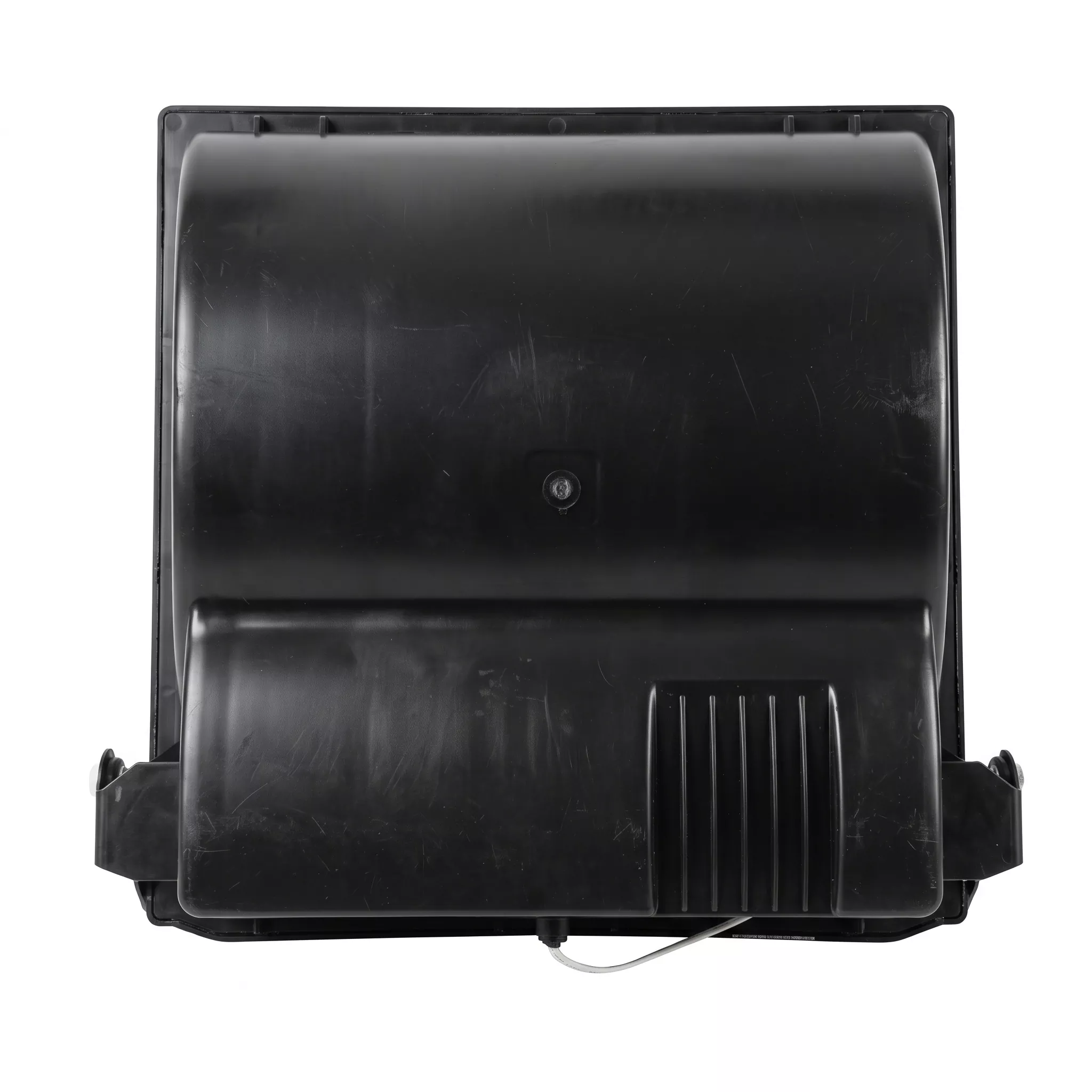

Spotlight Antenna

Ang spotlight antenna, na kilala rin bilang isang decorative spotlight-type o camouflaged floodlight base station antenna, ay isang panlabas na direksyon na panlabas na antena ng komunikasyon. Eksaktong ginagaya ng housing nito ang disenyo ng mga spotlight sa panlabas na ilaw, na isinasama ang 4G/5G RF radiation units sa loob ng lamp body upang pagsamahin ang signal transmission at reception sa urban landscape enhancement. Tinatanggal nito ang pangangailangan para sa mga karagdagang signal tower at maaaring i-install sa mga rooftop, mga facade ng gusali, o mga platform, na pangunahing nireresolba ang mga karaniwang isyu gaya ng visual obtrusiveness at mga paghihigpit sa ari-arian sa access sa construction na nauugnay sa mga tradisyonal na antenna. Ang antenna na ito mula sa Qianmu Communications ay isang wideband dual-polarized directional base station antenna, na nagsisilbing isang pangunahing bahagi ng RF na partikular na idinisenyo para sa panloob-outdoor na collaborative na deep coverage na mga proyekto. Hindi tulad ng mga simpleng imitasyon na available sa merkado, ang aming antenna ay nagtatampok ng optimized na electromagnetic isolation sa loob ng cavity structure nito, na tinitiyak na ang lamp housing ay hindi humahadlang sa RF radiation. Naghahatid ito ng parehong mahusay na camouflage aesthetics at mataas na pagganap ng RF, na ginagawa itong angkop para sa mga proyekto sa pag-upgrade ng imprastraktura ng komunikasyon sa buong mundo.

Prinsipyo sa Paggawa

1. Mga Pangunahing Prinsipyo ng Pagpapadala at Pagtanggap ng Signal

Ang buong spotlight antenna ay binubuo ng apat na pangunahing bahagi: ang RF radiation unit, metal reflective back panel, waterproof camouflage housing, at dual N-type connectors.

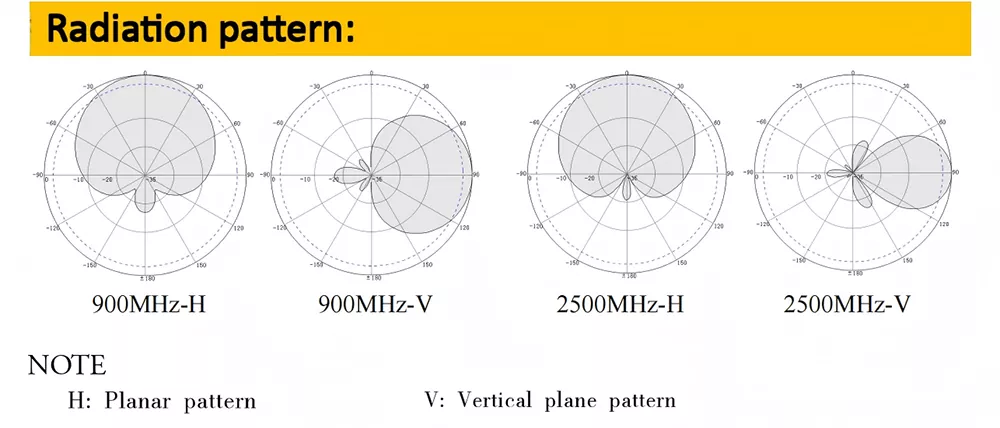

①Signal Transmission: Ang RRU device ay naglalabas ng mga radio frequency electrical signal, na ipinapadala sa pamamagitan ng dalawang N-K connector sa panloob na aluminum radiating elements sa loob ng antenna. Ang mga signal na ito ay kino-convert sa electromagnetic waves sa 698-3600 MHz range sa pamamagitan ng resonant cavity at pagkatapos ay radiated palabas sa pamamagitan ng 65° horizontally directional beam, na tumpak na sumasakop sa mga sahig ng target na gusali.

②Pagtanggap ng Signal: Ang mga upstream na electromagnetic wave na ibinubuga ng mga mobile phone at IoT device sa loob ng gusali ay nakukuha ng antenna sa lahat ng direksyon. Kinokolekta at sinasala ng reflector ang mga interference signal, na ginagawang mga de-koryenteng signal ang mga electromagnetic wave na ipinapadala pabalik sa kagamitan ng base station, at sa gayon ay nakumpleto ang bidirectional na komunikasyon.

2. Camouflage shell na may naka-optimize na core para sa hindi pagpapahina ng signal

Karamihan sa mga murang antenna ay gumagamit ng mga karaniwang plastic housing, na nagreresulta sa pagkawala ng RF na lampas sa 15%, na humahantong sa mahinang signal at mabagal na bilis ng network sa mga gilid ng cell. Ang Qianmu Communications' Factory ay nakapag-iisa na bumuo ng isang binagong UABS transparent wave housing, na may mga sukat sa laboratoryo na nagpapakita ng pagkawala ng RF na kasingbaba lamang ng 6.2%. Pinagsama sa isang layered aluminum radiation array, iniiwasan nito ang shielding effect na dulot ng mga metal bracket sa mga conventional housing, na nakakamit ng 30% na pagtaas sa downlink network speed sa ilalim ng parehong mga kundisyon. Ang data ng raw na pagsukat mula sa mga vector network analyzer ay available kapag hiniling.

Teknikal na Pagtutukoy

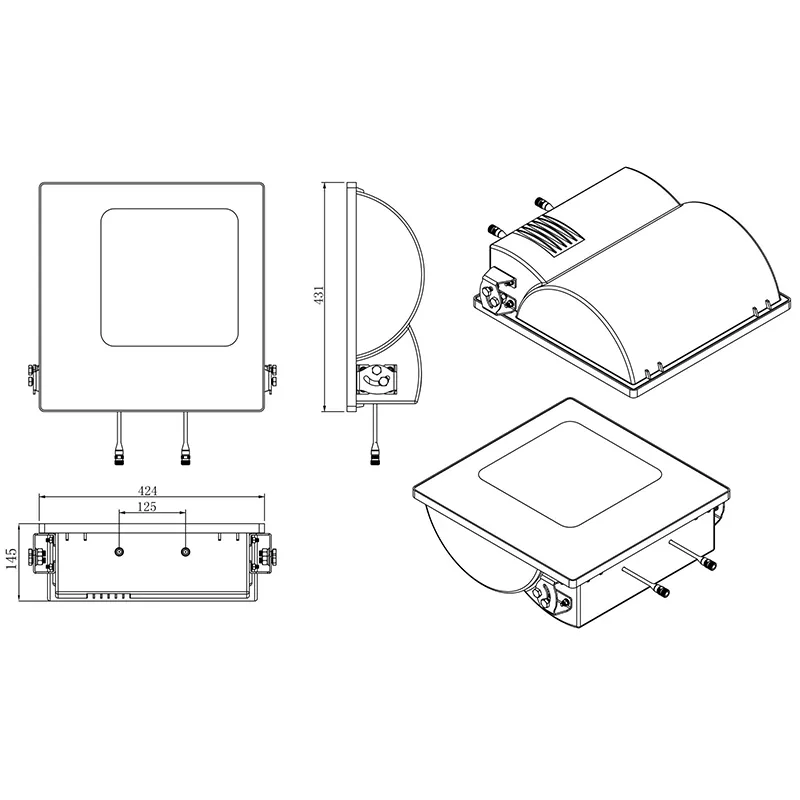

Mga parameter ng mekanikal na istruktura

Gabay sa Pagbili at Pagpili

1. Unahin ang pagkumpirma sa saklaw ng frequency band. Para sa mainstream na 5G 3.5GHz band ng China, mahalagang pumili ng mga wideband na spotlight antenna na sumusuporta sa 1710-3600MHz. Ang mga mas lumang antenna na may maximum na 2700MHz ay ​​hindi makakasuporta sa mga kasalukuyang 5G network at mangangailangan ng ganap na pagpapalit sa ibang pagkakataon, na makabuluhang tumataas ang mga gastos sa proyekto.

2. I-verify ang aktwal na mga parameter ng RF at tanggihan ang mga mapanlinlang na detalye. Bago bumili, hilingin sa mga supplier na magbigay ng nasusukat na vector network analyzer curves para sa parehong modelo, na tumutuon sa pag-verify ng tatlong pangunahing indicator: gain, VSWR, at front-to-back ratio. Ang mga murang produkto sa merkado ay kadalasang nagpapalaki ng kita, na nagreresulta sa isang aktwal na distansya ng saklaw na nabawasan ng higit sa 40%.

3. Pagbibigay-diin sa panlabas na proteksyon at mga materyales: Sa mga lugar sa baybayin na may madalas na pag-ulan at bagyo, ang mga die-cast na aluminum vibrator na sinamahan ng mga UABS na enclosure na lumalaban sa panahon ay dapat gamitin. Ang manipis na iron sheet vibrator at ordinaryong plastic enclosure ay makararanas ng kaagnasan at pagpasok ng tubig pagkatapos ng 1-2 taon, na magreresulta sa napakataas na gastos sa pagpapanatili sa paglipas ng panahon.

4. Pumili ng mga tagagawa na may in-house na R&D at mga kakayahan sa produksyon. Ang mga tagapamagitan ay kulang sa pananaliksik at pagpapaunlad, kontrol sa kalidad, at hindi makapagbigay ng pag-customize, mga ulat ng pagsubok, o teknikal na suporta pagkatapos ng benta. Ang direktang pagkonekta sa orihinal na mga tagagawa ay nagbibigay-daan sa naka-synchronize na supply ng mga auxiliary na materyales, naka-customize na mga parameter, mabilis na serbisyo pagkatapos ng benta, at matatag na paghahatid para sa malalaking dami ng mga order.

FAQ

Q1: Aling mga frequency band ng komunikasyon ang ganap na sinasaklaw ng spotlight antenna na ito? Sinusuportahan ba nito ang 5G?

A: Gumagana ang antenna sa mga frequency band na 698-960 MHz at 1710-3600 MHz, ganap na tugma sa lahat ng mga banda ng 2G GSM, 3G UMTS, at 4G LTE. Sinusuportahan nito ang mga pangunahing 5G NR band na N41/N78 pati na rin ang mga pangunahing 5G band sa mga bansa sa ibang bansa. Ang isang solong deployment ay nagbibigay-daan sa collaborative 4G+5G coverage nang hindi nangangailangan ng phased antenna replacement.

Q2: Sinusuportahan ba nito ang pag-customize ng OEM/ODM? Aling mga parameter ang maaaring mabago?

A: Bilang isang pabrika sa pinagmulan, nag-aalok kami ng mga full-dimensional na serbisyo sa pag-customize: adjustable antenna gain, beam width, connector type (N/4.3-10), housing color, at body silk-screen logo. Para sa mga espesyal na proyektong narrowband sa ibang bansa, maaaring muling i-tune ng aming R&D team ang RF oscillator.

Q3: Sinusuportahan ba ng kumpanya ang on-site na pag-audit ng pabrika? Maaari ba itong magbigay ng mga dokumento ng kwalipikasyon?

A: Nag-aalok ang Shenzhen Qianmu Communication Technology Co., Ltd. ng mga factory tour sa mga bisita sa pamamagitan ng paunang appointment isang araw nang mas maaga, na nagbibigay-daan sa pag-access sa pasilidad ng pagmamanupaktura, mga linya ng produksyon, at laboratoryo ng RF. Ang buong ISO, CE, FCC, at RoHS certifications, kasama ng mga third-party na ulat sa pagsubok, ay available nang walang bayad sa electronic na format; ang mga orihinal na naka-print na kopya na may mga opisyal na selyo ay maaaring ibigay para sa mga layunin ng pag-bid.
