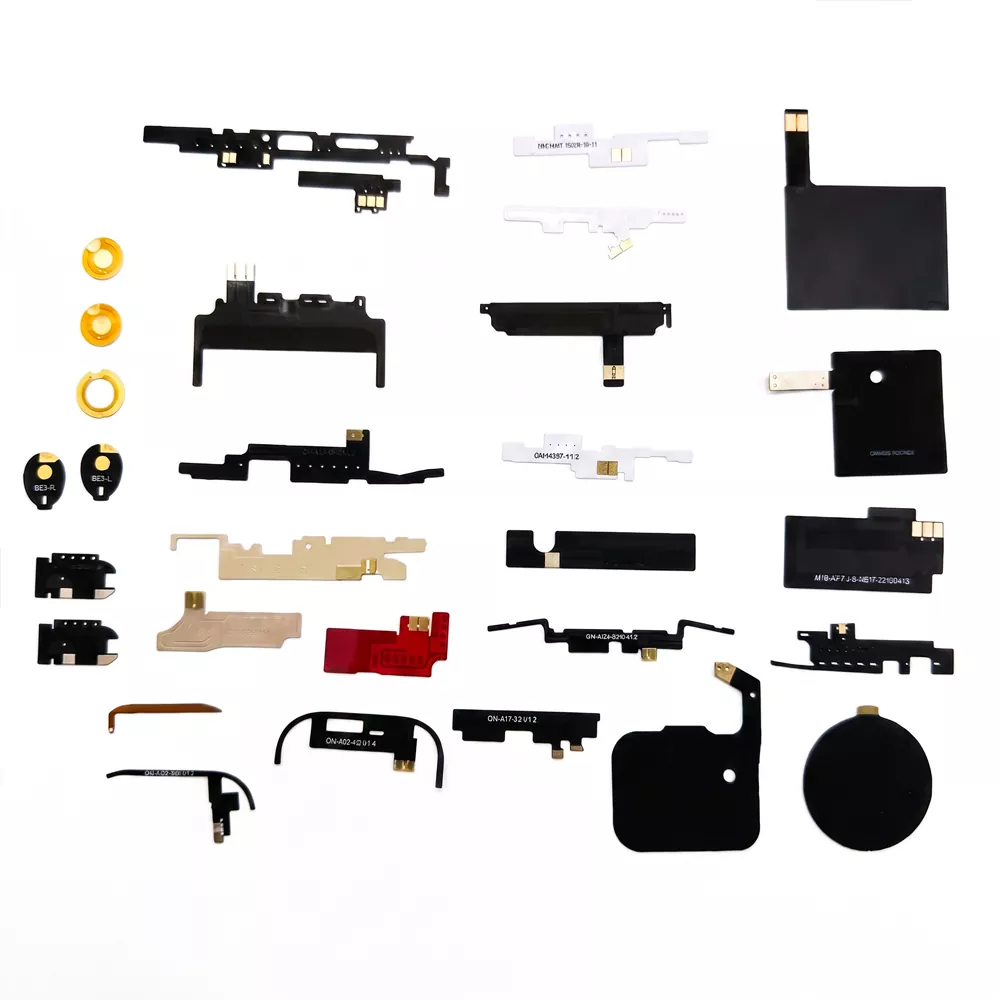

Flexible Printed Circuit Antenna (FPC)

Ano ang FPC Antenna?

Ang isang FPC antenna, o Flexible Printed Circuit Antenna (FPC), ay gumagamit ng flexible na PI at PET films bilang substrate nito at ginawa ito sa pamamagitan ng pag-ukit at pag-print upang lumikha ng mga antenna circuit. Nagtatampok ito ng magaan, manipis, nababaluktot, at nababaluktot na mga katangian, na nagbibigay-daan dito na umayon sa mga hubog na ibabaw. Ang kapal nito ay mula 0.03 hanggang 0.2 mm, at ang timbang nito ay mas mababa sa 1 gramo. Ang antenna ay maaaring magpadala at tumanggap ng mga wireless na signal at tugma ito sa mga protocol kabilang ang WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT, at LoRa, na sumasaklaw sa 2.4 GHz, 5 GHz, at 5.8 GHz frequency band. Ang Qianmu Communications ay isang propesyonal na tagagawa ng FPC antenna na may mga taon ng malalim na karanasan sa industriya. Nilagyan kami ng tatlong microwave anechoic chamber at mayroong higit sa sampung dedikadong R&D personnel, na nagbibigay-daan sa amin na makapagbigay ng mga one-stop na serbisyo—mula sa disenyo ng antenna solution hanggang sa mass production.

Pangunahing punto ng pagbebenta

Napakanipis at nababaluktot, libre sa espasyo.

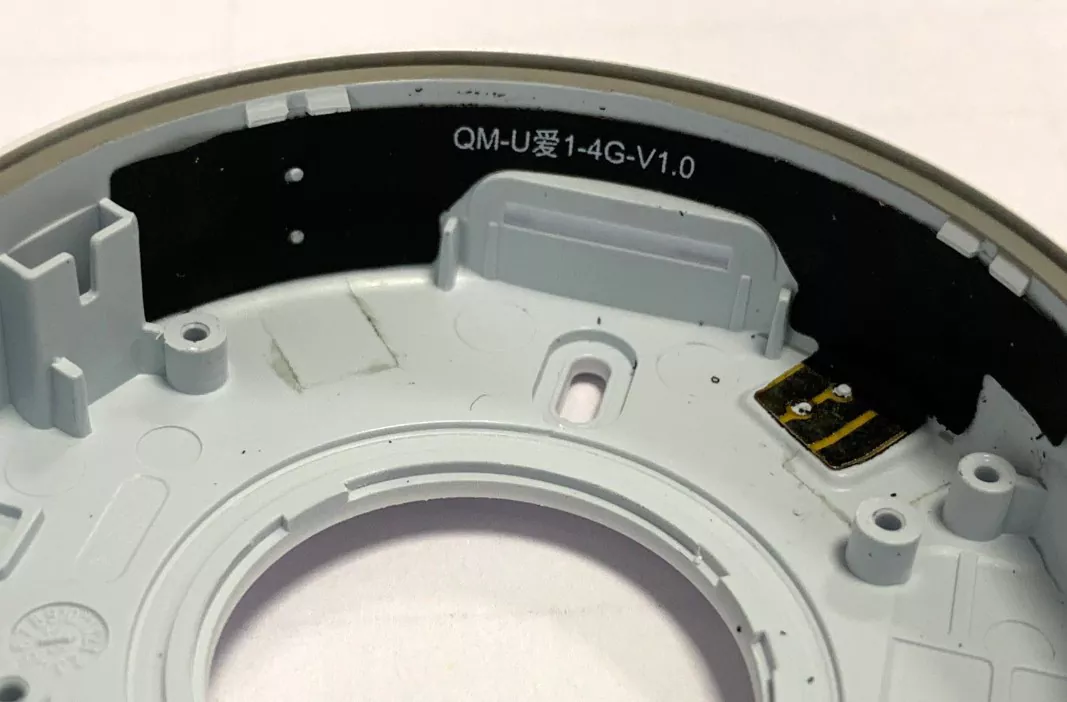

Ang Flexible Printed Circuit Antenna (FPC) ay may kapal lamang na 0.03–0.2 mm at maaaring baluktot o tiklop nang basta-basta. Maaari itong ibaluktot nang 90° sa kahabaan ng panloob na dingding ng cavity sa loob ng device, na perpektong umaangkop sa iba't ibang kumplikadong disenyo ng istruktura. Kahit na ang pambalot ng device ay patag o kurbadong ibabaw.

Multi-band wideband coverage

Sinusuportahan ang maraming protocol ng komunikasyon kabilang ang 4G/5G, full-band WiFi, Bluetooth, GPS/GNSS, LoRa, at NFC. Ang isang single-chip na FPC antenna ay maaaring sumaklaw sa mga frequency band mula 700 MHz hanggang 2700 MHz—o mas malawak pa. Upang matugunan ang mga pangangailangan sa komunikasyon ng mga multi-mode at multi-frequency na device.

Magaan na disenyo

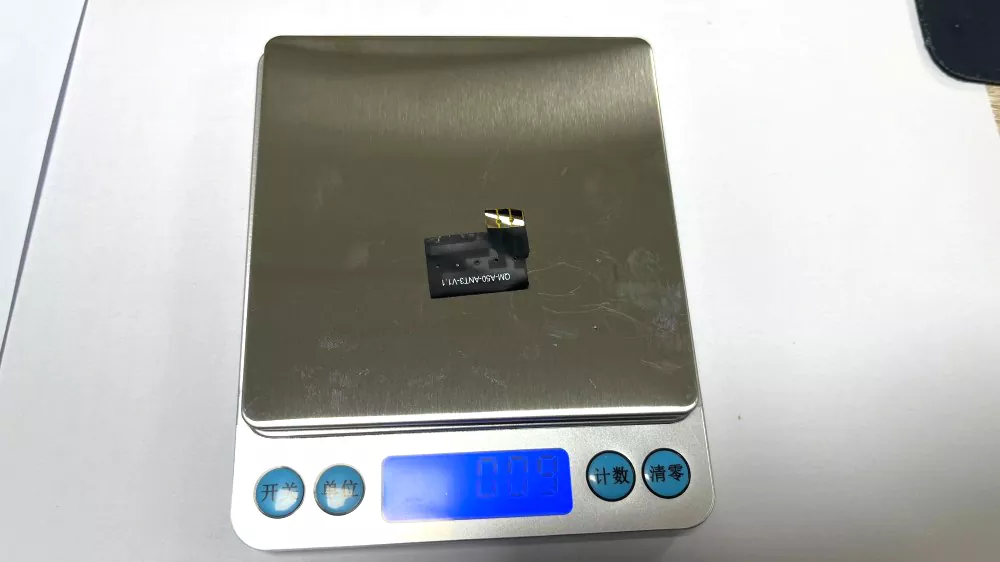

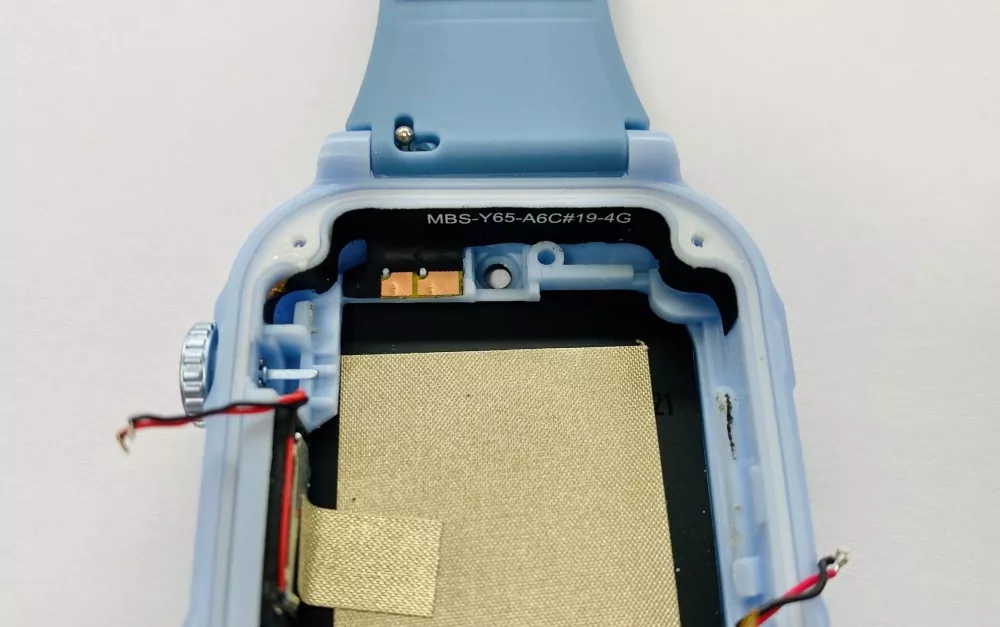

Mas mababa sa 1 gramo ang bigat ng FPC antenna. Higit sa 50% na mas magaan kaysa sa mga tradisyonal na metal antenna. Para sa mga produktong sensitibo sa timbang gaya ng mga naisusuot na device at drone, ang mga FPC antenna ang pinakamahusay na pagpipilian.

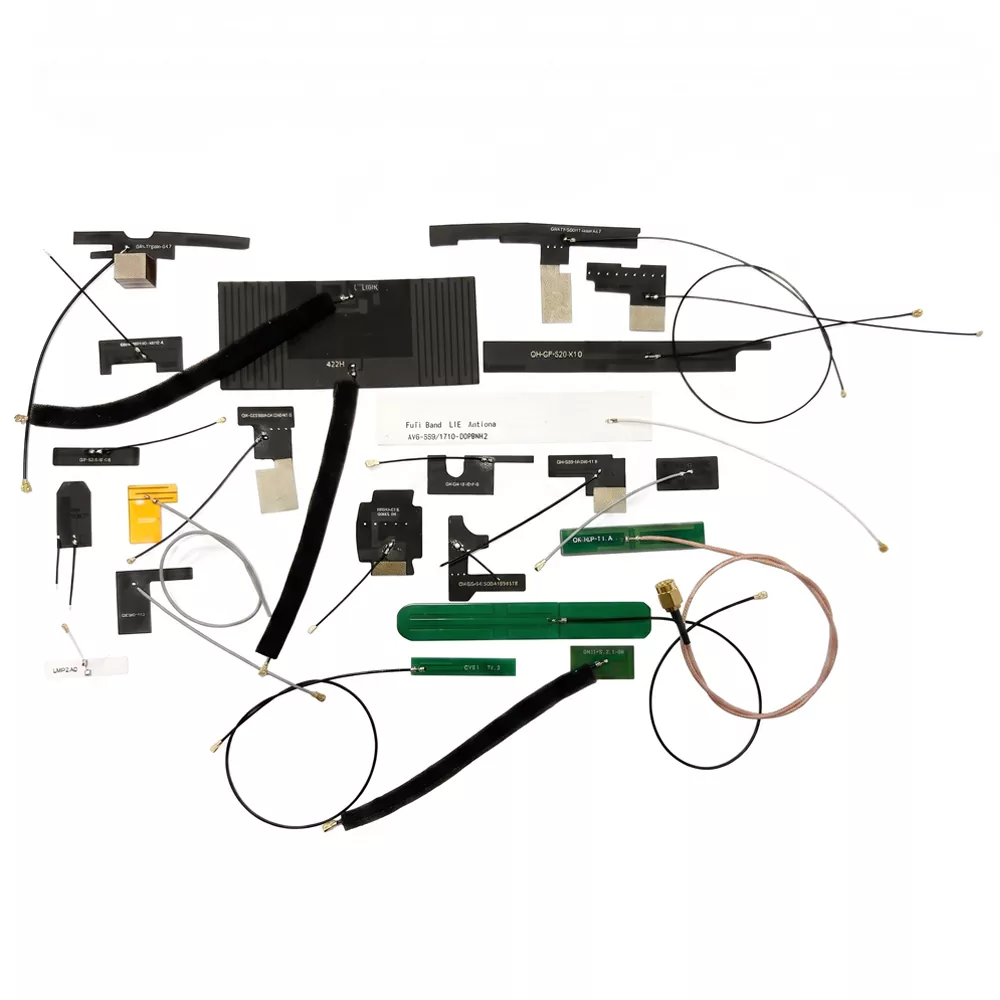

Handa nang gamitin sa labas ng kahon, madaling i-assemble.

Nagtatampok ng karaniwang 3M 300LSE adhesive backing para sa mabilis na pagpupulong ng peel-and-stick sa loob ng 2 minuto. Available sa IPEX, U.FL, MHF4, at iba pang mga opsyon sa connector.

Mahahalagang Paalala para sa Pag-install ng Antenna

1. Ilayo sa Metal Surfaces

Huwag i-install ang antenna nang direkta sa o malapit sa mga metal na ibabaw, dahil maaaring makaapekto ito sa pagtutugma ng impedance, baguhin ang pattern ng radiation, at bawasan ang pangkalahatang kahusayan ng antenna.

2. Iwasan ang Sobrang Baluktot

Huwag i-over-bend o itupi ang antenna sa panahon ng pag-install, dahil ang labis na pagpapapangit ay maaaring makapinsala sa panloob na konduktor at negatibong makaapekto sa pagganap ng RF.

3. Tiyakin ang Secure na Pag-install

Ayusin ang antenna nang matatag at pantay sa panahon ng pag-install upang maiwasan ang pagpapapangit na maaaring makaapekto sa pagganap ng radiation at katatagan ng signal.

4. Panatilihin ang Sapat na Clearance sa Paikot ng Antenna

Panatilihin ang hindi bababa sa 5 mm na clearance sa itaas at sa magkabilang panig ng antenna. Iwasang maglagay ng mga bahaging metal, high-speed signal traces, o malalaking copper area malapit sa antenna para matiyak ang pinakamainam na performance.

5. Pangasiwaan nang May Pag-iingat Habang Nagpupulong

Bagama't ang antenna ay nagtatampok ng nababaluktot na istraktura, ang materyal ng FPC ay may limitadong mekanikal na lakas. Iwasan ang labis na paghila, pag-twist, o impact sa panahon ng pag-install at pagpupulong.

6. Mag-imbak sa Tuyong Kapaligiran

Iwasang itago ang antenna sa mga kapaligirang may mataas na temperatura o mataas na kahalumigmigan. Panatilihing tuyo ang produkto upang mapanatili ang matatag na pagganap ng kuryente at pangmatagalang pagiging maaasahan.

Quality Control at Pagsubok

Inilalapat ng Qianmu Communications ang mahigpit na pamamahala sa kalidad sa buong proseso ng pagmamanupaktura, na sumasaklaw sa inspeksyon ng hilaw na materyal, pagsubaybay sa produksyon, at natapos na pagsubok ng produkto.

Papasok na Pagsusuri ng Materyal

Ang lahat ng papasok na materyales, kabilang ang FPC substrates, copper foil, adhesives, at connectors, ay sumasailalim sa mahigpit na inspeksyon ng kalidad upang matiyak ang pagiging maaasahan at pagkakapare-pareho.

AOI Optical Inspection

Ginagamit ang Automated Optical Inspection (AOI) para i-verify ang katumpakan ng pagruruta ng antenna circuit, kalidad ng solder joint, at hitsura ng produkto para maiwasan ang mga depekto sa pagmamanupaktura.

Pagsubok sa Pagganap ng RF

Ang mga pangunahing parameter ng RF, kabilang ang voltage standing wave ratio (VSWR), gain, at radiation pattern, ay sinusuri sa isang propesyonal na kapaligiran sa darkroom upang matiyak na ang pagganap ng antenna ay nakakatugon sa mga kinakailangan.

Pagsubok sa pagiging maaasahan sa kapaligiran

Ang mga antenna ay sumasailalim sa iba't ibang mga pagsubok sa pagiging maaasahan, kabilang ang mga pagsubok sa pagbibisikleta sa mataas at mababang temperatura, mga pagsusuri sa halumigmig, mga pagsusuri sa buhay ng baluktot, at iba pang mga pagsusuri sa kapaligiran.

Batch Consistency Management

Tinitiyak ng mahigpit na kontrol sa produksyon ang pare-parehong pagganap at matatag na kalidad sa bawat batch ng produkto.

Propesyonal na Karanasan sa Paggawa ng Antenna

Sa loob ng mahigit dalawang dekada, ang Qianmu Communications ay nakatuon sa industriya ng terminal antenna, na nakatuon sa R&D, produksyon, at pagbebenta ng mga wireless na terminal ng komunikasyon na antena. Ang aming mga produkto ay malawakang ginagamit sa mga aparatong pang-mobile na komunikasyon, kabilang ang mga smartphone, tablet, mga sistema ng pagbabayad sa mobile, drone, mga wireless charging device, mga sasakyan, base station, at mga naisusuot na device.

Paano Pumili ng FPC Antenna

1. Kumpirmahin ang dalas ng pagpapatakbo

Tukuyin ang mga wireless na teknolohiya na kailangan ng iyong device, gaya ng 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa, o NFC. Pumili ng antenna na sumusuporta sa lahat ng kinakailangang frequency band.

2. Suriin ang magagamit na espasyo sa pag-install

Sukatin ang magagamit na espasyo sa loob ng device, kabilang ang haba, lapad, at posisyon ng pag-install. Salamat sa kanilang nababaluktot na istraktura at mga nako-customize na dimensyon, ang mga FPC antenna ay angkop na angkop para sa mga compact o hindi regular na hugis na mga enclosure.

3. I-verify ang uri ng RF connector

Suriin ang RF connector na ginamit sa PCB, gaya ng IPEX, U.FL, o MHF4. Ang antenna connector ay dapat tumugma sa module interface upang matiyak ang maaasahang pagganap ng RF.

4. Suriin ang mga pangunahing parameter ng RF

· Gain: Pumili ng naaangkop na pakinabang batay sa kapaligiran ng aplikasyon at pag-install.

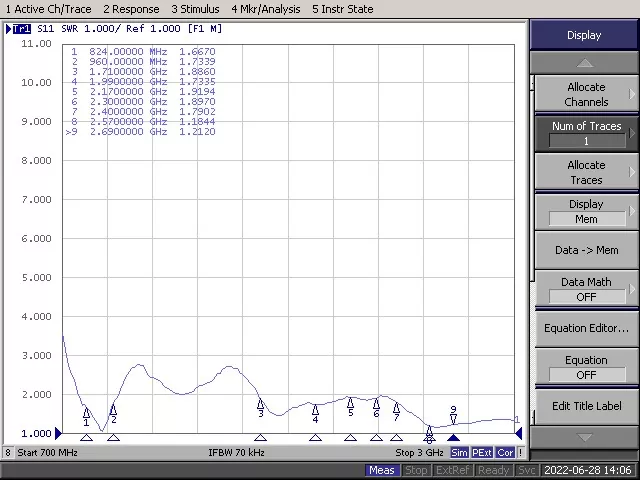

· VSWR: Ang halagang mas mababa sa 2.0 ay karaniwang inirerekomenda para sa mahusay na pagtutugma ng impedance.

· Kahusayan: Ang mas mataas na kahusayan ay nakakatulong na mapabuti ang pagganap ng paghahatid at pagiging sensitibo ng receiver.

· Impedance: Ang karaniwang RF impedance ay 50Ω at dapat tumugma sa RF module.

5. Isaalang-alang ang mga opsyon sa pagpapasadya

Kung ang mga karaniwang produkto ay hindi nakakatugon sa iyong mga kinakailangan sa disenyo, pumili ng isang FPC antenna manufacturer na nagbibigay ng mga serbisyo sa pag-customize, kabilang ang mga dimensyon ng antenna, haba ng cable, uri ng connector, at RF tuning.

6. Suriin ang mga kakayahan ng supplier

Pumili ng isang supplier ng FPC antenna na may itinatag na sistema ng pamamahala ng kalidad, kadalubhasaan sa RF engineering, at maaasahang mga kakayahan sa pagmamanupaktura upang matiyak ang pare-parehong kalidad ng produkto at pangmatagalang supply.

FAQ

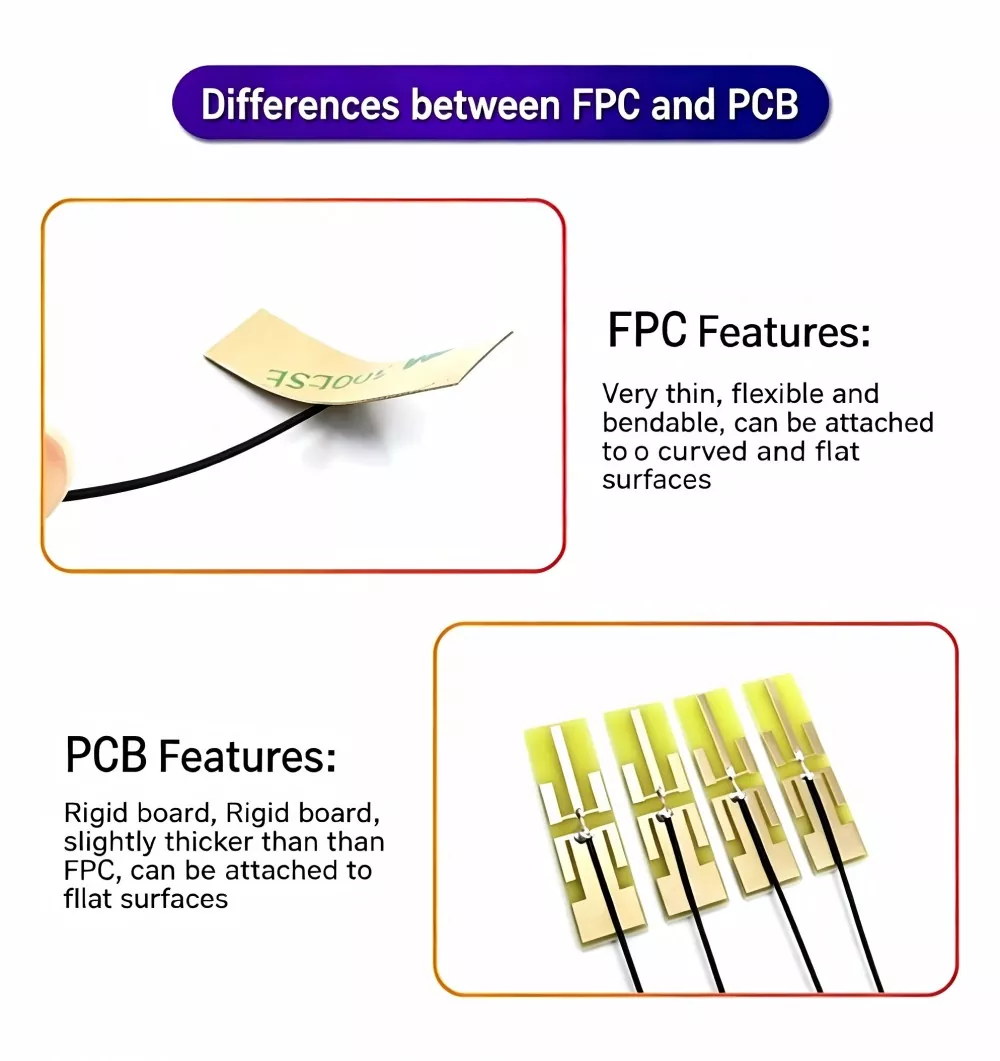

Q1: Paano ka pipili sa pagitan ng FPC antenna at PCB antenna?

A: FPC flexible at nababaluktot, mainam para sa pag-akma sa mga hubog at makitid na espasyo—mas gusto para sa magaan at manipis na mga device. PCB matibay, angkop lamang para sa mga patag na ibabaw; piliin ang opsyong ito kung limitado ang iyong badyet at mayroon kang sapat na espasyo.

Q2: Aling mga frequency band ang sinusuportahan ng FPC antenna?

A: Sinasaklaw ng mga FPC antenna ng Qianmu Communication ang mga frequency mula 13.56 MHz NFC hanggang 6 GHz 5G, na sumusuporta sa mga wireless na teknolohiya kabilang ang 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa, at ZigBee.

Q3： Ano ang operating temperature ng FPC antenna?

A: -45 ℃ hanggang +85 ℃, nakakatugon sa mga pamantayan sa paggamit ng industriya.

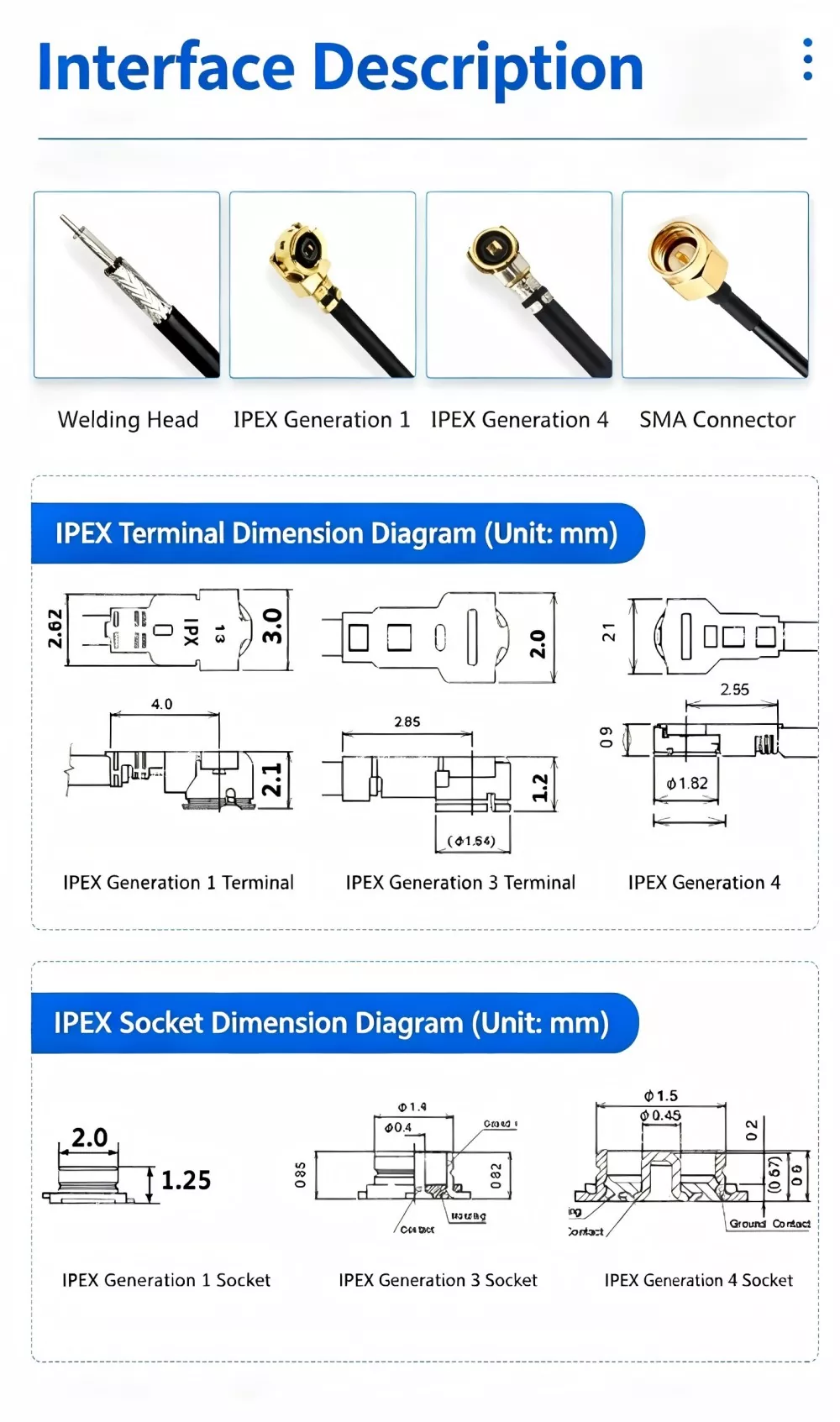

Q4: Ano ang mga pagkakaiba sa pagitan ng IPEX, U.FL, at MHF4 connectors?

A: Lahat ay miniature na RF connector, na may mga sukat na U.FL > MHF4. Ang MHF4 ay mas maliit pa at karaniwang ginagamit sa mga 5G application; piliin lamang ang connector batay sa mga detalye ng interface ng iyong motherboard.

Q5: Sinusuportahan ba nito ang small-batch customization?

A: Nag-aalok kami ng suporta at kayang hawakan ang buong proseso ng pag-order—mula sa disenyo ng scheme at prototyping hanggang sa maliit at malakihang produksyon.
