GPS BeiDou Antenna

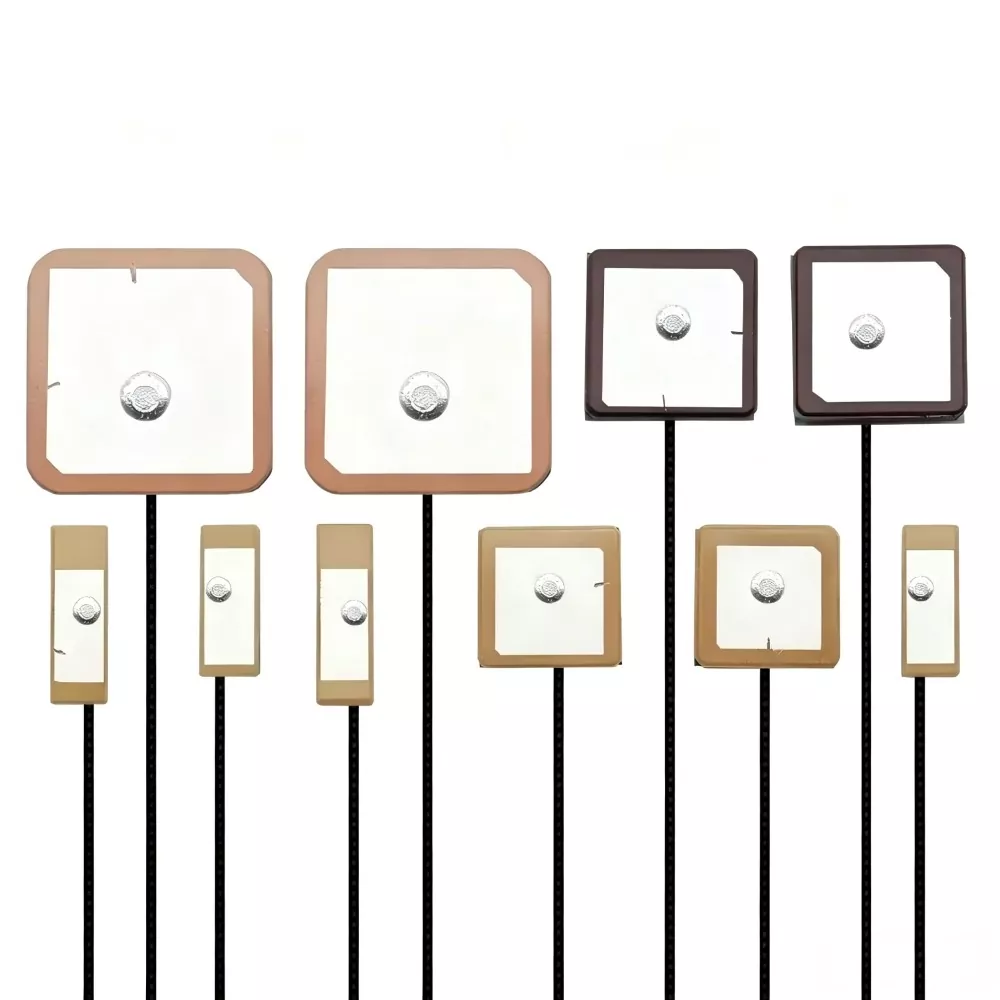

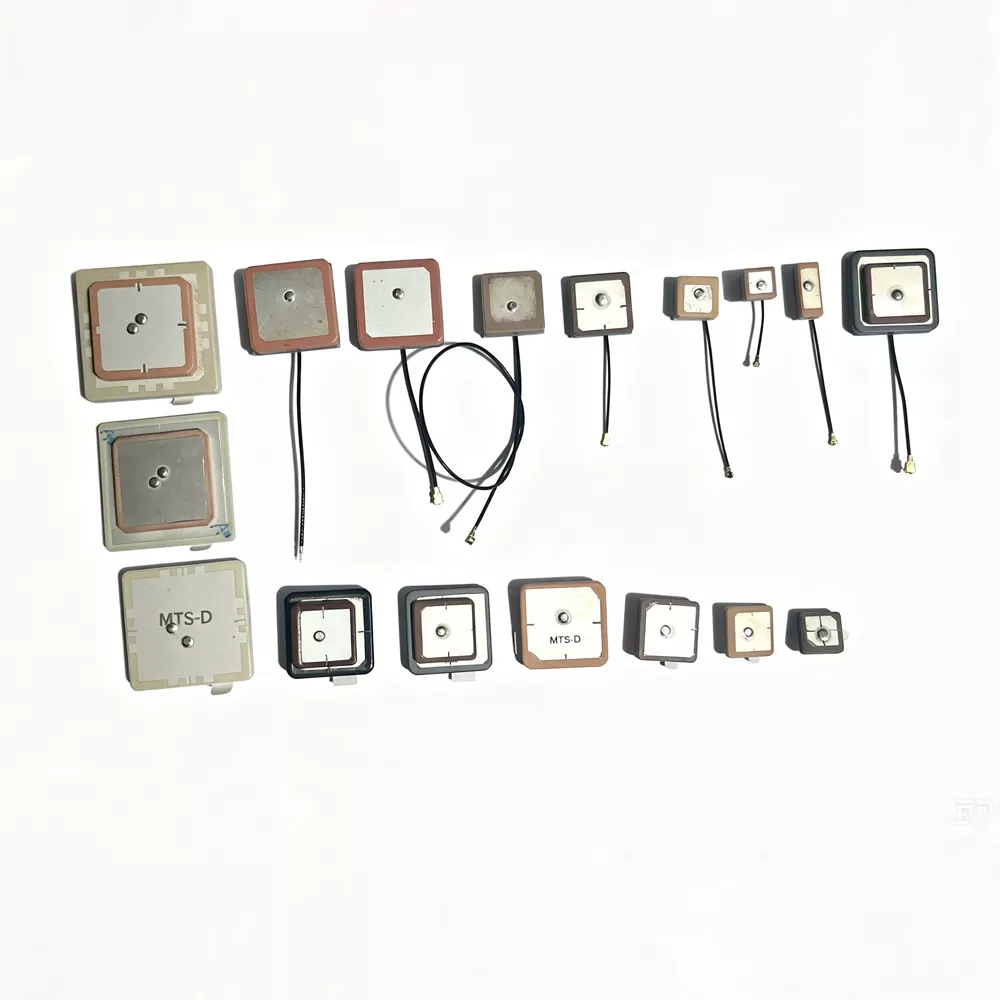

Ang GPS BeiDou Antenna ay isang satellite navigation RF component na idinisenyo para sa pagtanggap ng L1/B1 frequency signal, kabilang ang GPS L1 (1575.42 MHz) at BeiDou B1 (1561 MHz).

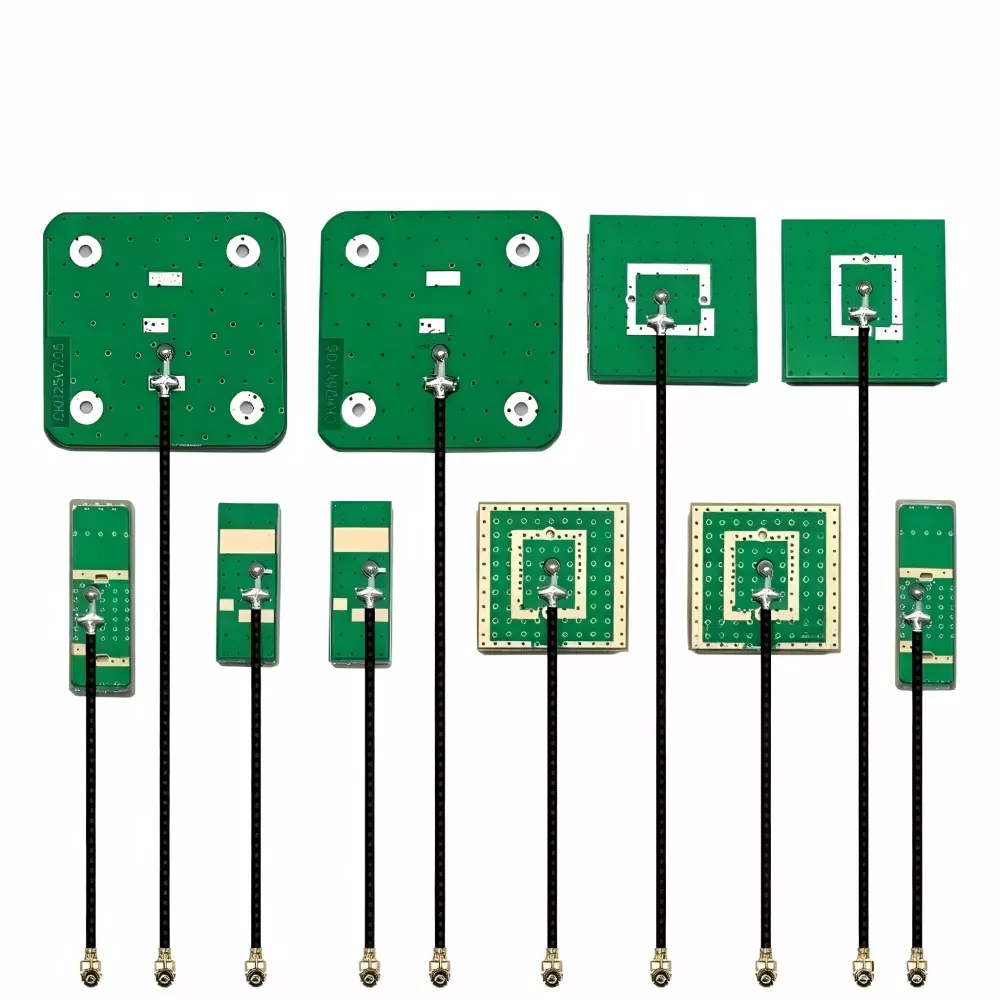

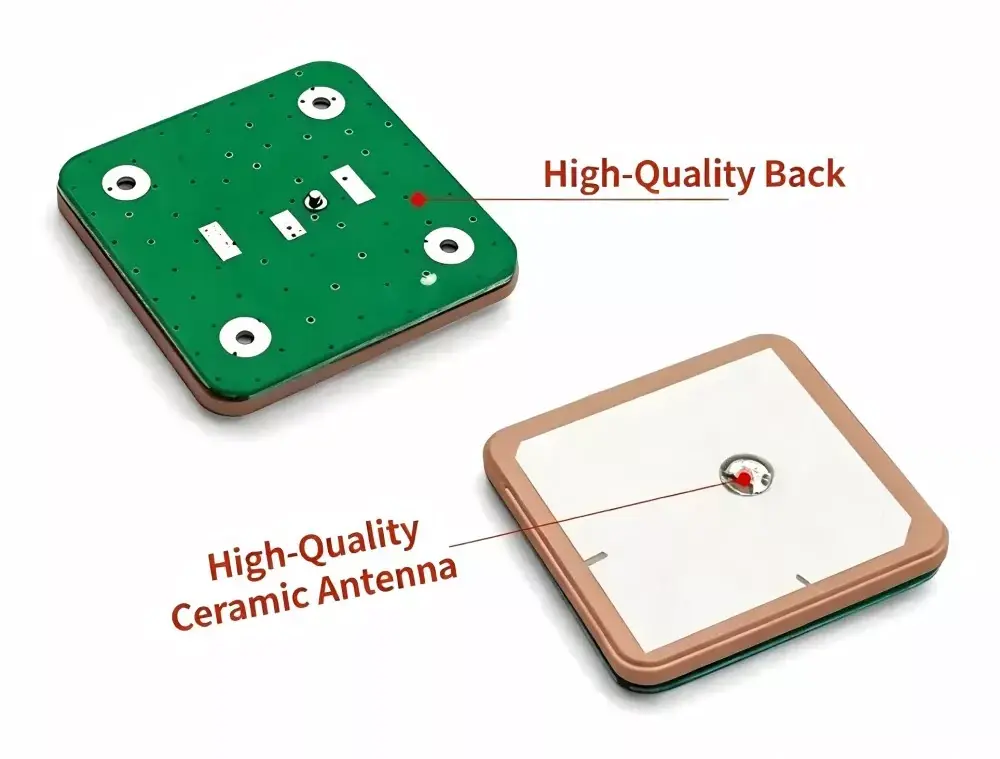

Ang antenna ay karaniwang gumagamit ng isang ceramic dielectric patch structure na may mataas na permittivity na materyal. Ang pagtanggap ng signal ay nakakamit sa pamamagitan ng electromagnetic resonance sa pagitan ng metal patch at ceramic substrate, na nagko-convert ng mahinang satellite RF signal sa mababang ingay na electrical signal para sa pagproseso ng GNSS receiver.

Ginagamit ang right-hand circular polarization (RHCP) upang tumugma sa mga katangian ng satellite transmission, na binabawasan ang pagkawala ng hindi pagkakatugma ng polarization sa mga dynamic na kapaligiran ng pagtanggap.

Mga Katugmang Device

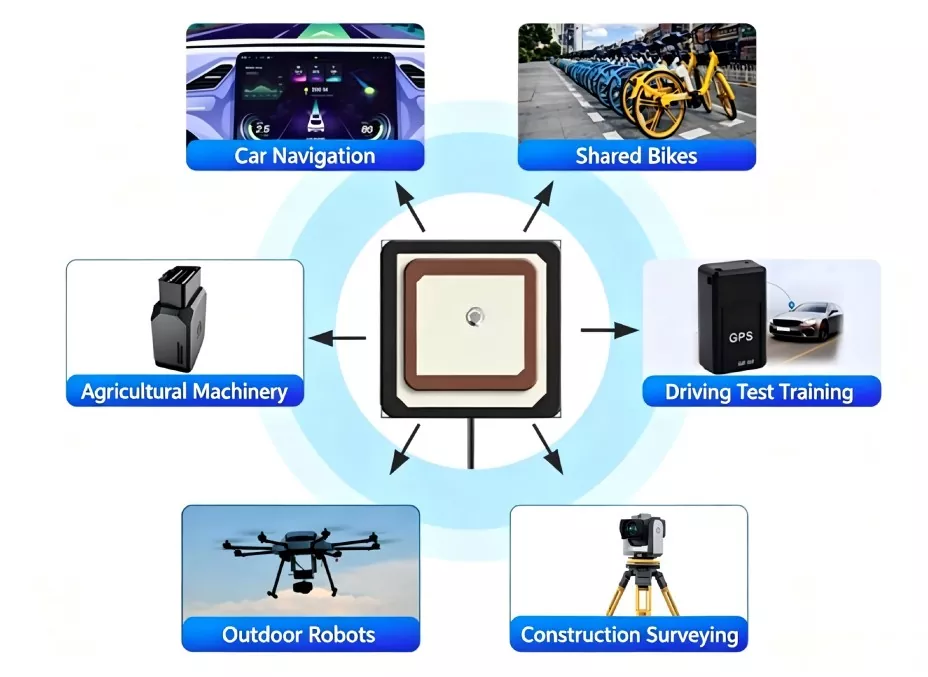

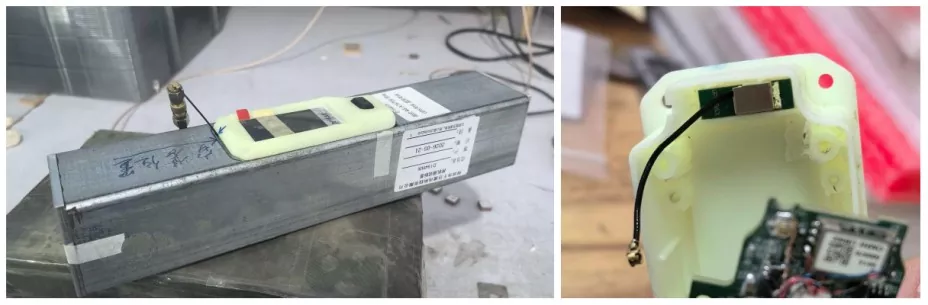

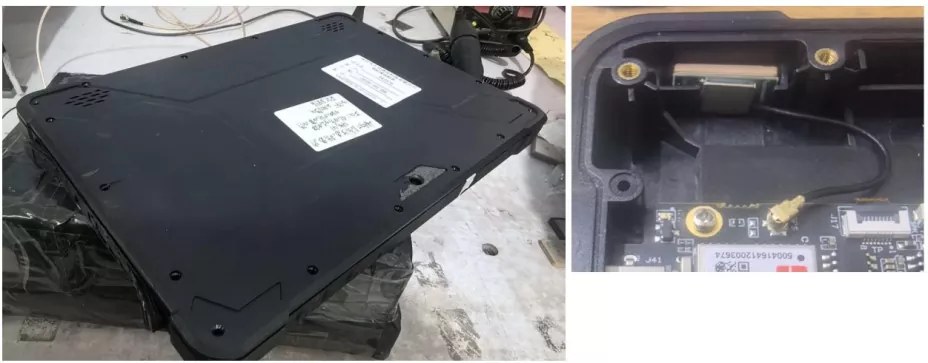

Bilang sourceFactory, gumagawa kami ng GPS BeiDou Antenna. Ipinagmamalaki nito ang pambihirang compatibility at malawakang ginagamit sa mga sumusunod na device:

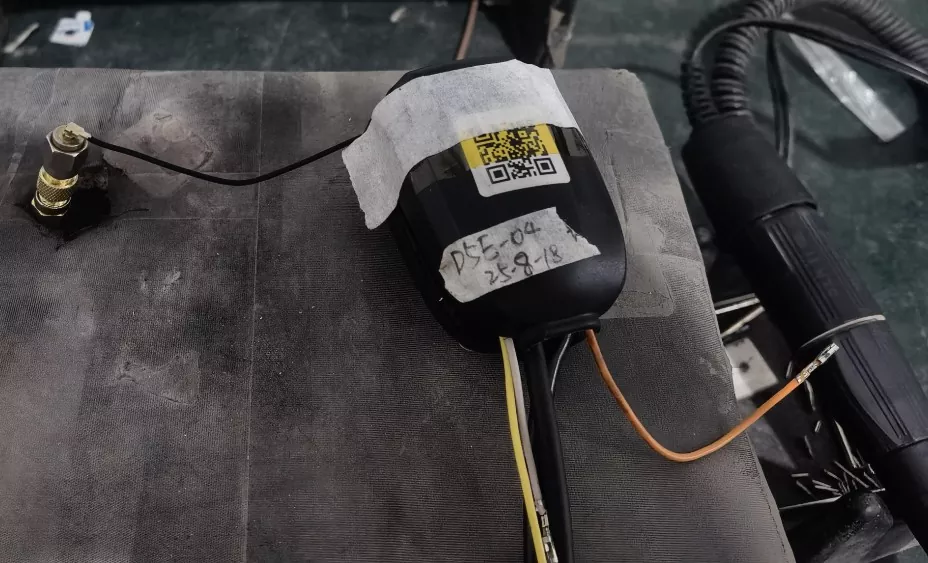

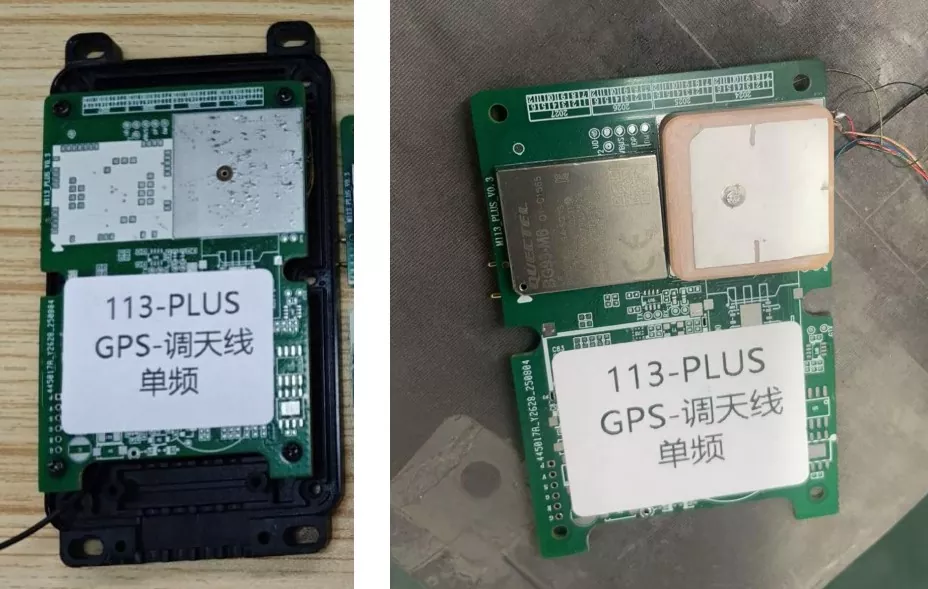

• Sa-sasakyan at Paglalakbay: In-vehicle navigation system, smart lock para sa mga nakabahaging bisikleta at electric scooter, dashcam, at OBD tracker.

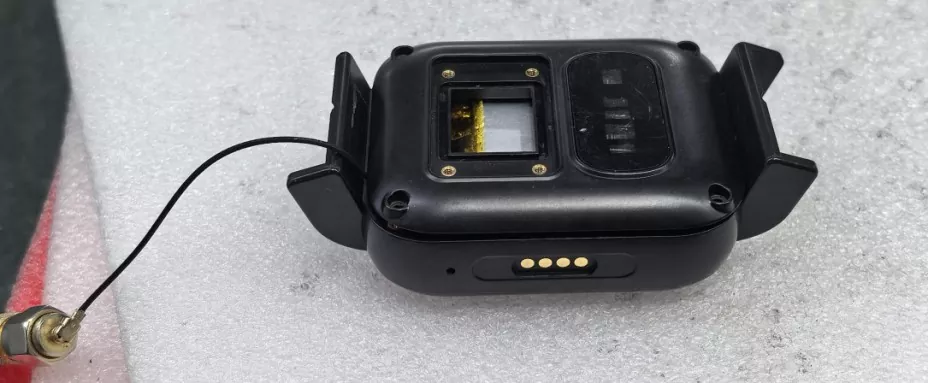

• Internet of Things and Wearables: Mga Smartwatch, mga badge ng lokasyon ng bata/matatanda, mga miniature na pet tracker, mga tag ng pagsubaybay sa asset.

• Industriya at Surveying: High-precision surveying at mapping terminals, agricultural drone flight controllers, industrial IoT sensors, handheld PDA.

Mga Pangunahing Puntos sa Pagbebenta at Tunay na Nasusukat na Data

Kami ng Factory Production GPS External Antenna ay nagtataglay ng mga sumusunod na pangunahing bentahe:

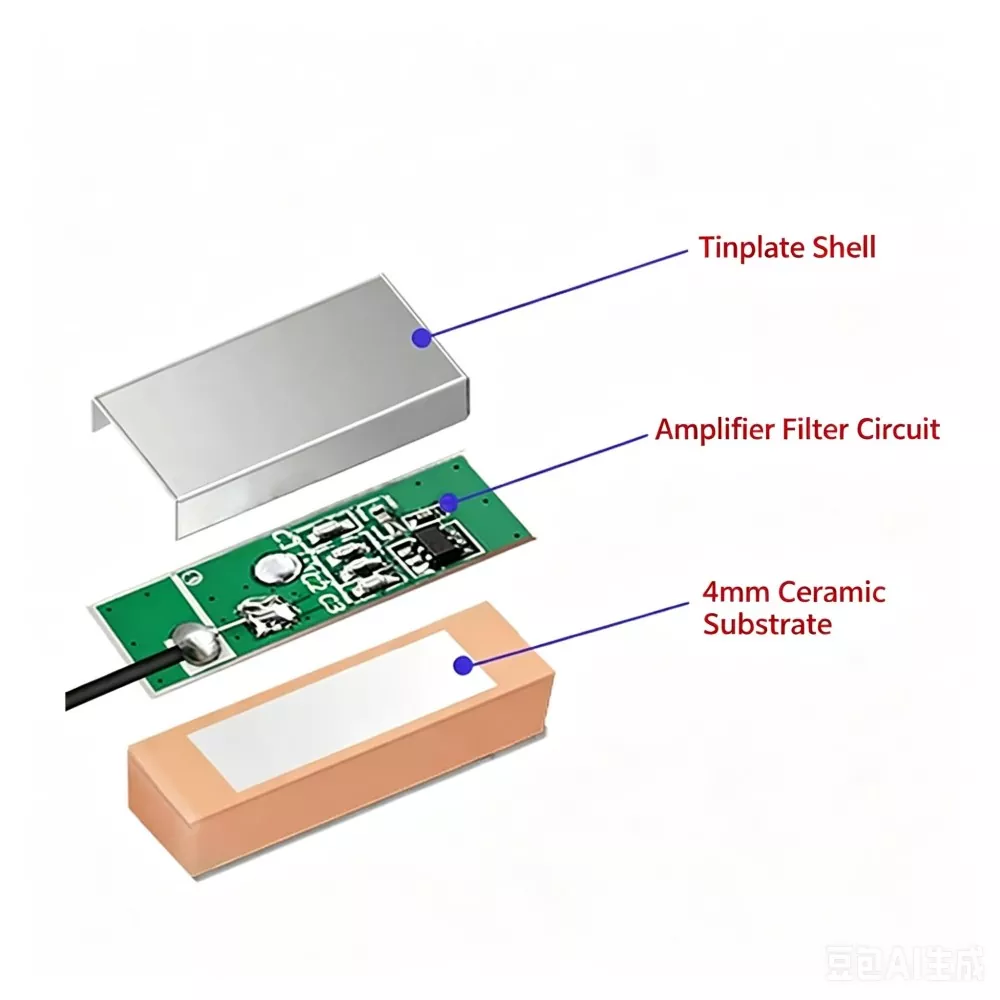

1. Ang sukdulang balanse ng laki at performance: Gamit ang multi-layer low-temperature co-fired ceramic (LTCC) na teknolohiya, ang component na ito ay nagpapanatili ng stable resonant frequency kahit na sa isang ultra-thin na package na may sukat lamang na 16×6×4.5mm, na ginagawa itong perpekto para sa space-constrained miniature IoT device.

2. Napakahusay na kakayahan sa pag-detect ng mahinang signal: Nilagyan ng high-performance na LNA (low-noise amplifier), ang measured noise figure (NF) ay ≤2.0 dB, at ang gain ay maaaring umabot sa 25 dB ± 3 dB. Sa aktwal na pagsubok, ang cold-start satellite acquisition time ng device ay nabawasan sa loob ng 25 segundo, at maaari itong matatag na makakuha ng higit sa 7 satellite kahit na sa mga urban canyon environment.

3. Mataas na katatagan ng temperatura: Ang temperatura coefficient ng ceramic dielectric ay kinokontrol sa loob ng ±30 ppm/℃. Sa matinding mga kapaligiran mula -40 ℃ hanggang 85 ℃, ang resonant frequency shift ay ≤±5 MHz—mas mataas kaysa sa mga nakasanayang PCB antenna.

4. Impedance Matching at Anti-Interference: Standard 50Ω impedance na disenyo na may VSWR ≤ 1.5; opsyonal na available na may ferrite coating sa ibabaw, na nag-aalok ng out-of-band suppression ≥ 40 dB at epektibong pinoprotektahan ang motherboard mula sa high-frequency interference gaya ng mga DC-DC converter.

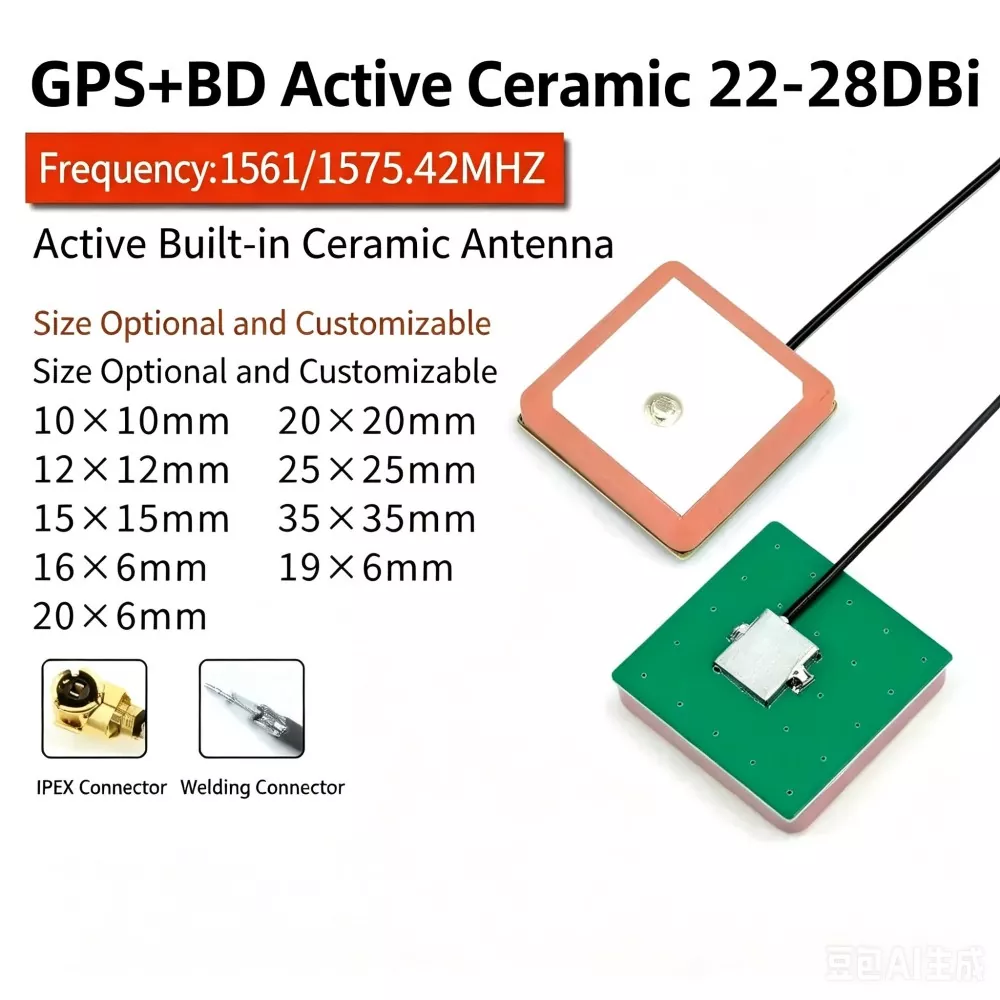

Mga Pangunahing Teknikal na Detalye at Parameter

Malalim na paghahambing sa mga nakikipagkumpitensyang produkto

1. Mga Kinakailangan sa Clearance

Ang antenna ay dapat ilagay sa isang lugar na walang harang. Walang malalaking metal na bagay ang dapat na nasa loob ng 30° elevation angle sa itaas ng antenna. Ang isang tuluy-tuloy na 7 cm × 7 cm na ground plane ay dapat na nakalaan sa ilalim ng antenna bilang reflector, na walang routing na pinapayagan nang direkta sa ilalim ng aktibong lugar.

2. EMI Isolation

Ilayo ang antenna sa mga bahaging may mataas na ingay gaya ng mga DC-DC converter, crystal oscillator, CPU, at speaker. Inirerekomenda ang isang minimum na distansya ng paghihiwalay na 2 cm.

3. Impedance Control

Panatilihin ang isang 50Ω na kinokontrol na impedance mula sa antenna feed point hanggang sa GNSS module. Ang mga bakas ng RF ay dapat na panatilihing maikli, na may maayos na pagruruta at walang mga baluktot na kanang anggulo.

4. Pagkontrol sa Oryentasyon

Ang ceramic surface ay dapat na nakaharap paitaas at mananatiling parallel sa ground plane. Ang anggulo ng pagtabingi ay hindi dapat lumampas sa 15° upang mapanatili ang matatag na katangian ng pagtanggap ng RHCP.

Mga Pagsasaalang-alang sa RF Engineering

1. Dependency sa ground plane

Ang isang GNSS antenna ay nangangailangan ng isang matatag na eroplano sa lupa. Direktang nauugnay ang pagganap sa laki ng lupa at mahusay na proporsyon.

2. Multipath na pagiging sensitibo sa kapaligiran

Ang mga urban environment ay nagpapakilala ng mga signal reflection path na nagpapababa sa katumpakan ng pagpoposisyon at nagpapataas ng dilution of precision (DOP).

3. kontribusyon ng LNA

Pinapabuti ng low-noise amplifier gain ang acquisition sensitivity ngunit pinapataas din ang pagkamaramdamin sa out-of-band interference kung hindi sapat ang pag-filter.

4. Katatagan ng dalas

Ang ceramic dielectric temperature coefficients ay nakakaapekto sa resonant drift sa ilalim ng mga kondisyon ng thermal cycling.

Paano Pumili ng Tamang Produkto?

Kapag pumipili ng GPS External Antenna, isaalang-alang ang mga sumusunod na pangunahing salik:

1. Dalas at polariseysyon Kumpirmahin kung ang device ay nangangailangan ng GPS L1, BeiDou B1, o dual-frequency na suporta. Huwag paghaluin ang circularly polarized GNSS antenna sa mga linearly polarized antenna gaya ng mga 2.4G na uri, dahil magreresulta ito sa mismatch at degraded na pagtanggap.

2. Puwang sa pag-install Para sa mga compact na device, karaniwang ginagamit ang ceramic antenna dahil sa maliit na form factor nito. Para sa mga application na sensitibo sa gastos na may sapat na espasyo, maaaring isaalang-alang ang mga PCB antenna. Sa mga kumplikadong kapaligiran ng RF, ang mga ceramic antenna ay nagbibigay ng mas matatag na pagganap.

3. Aktibo o passive na disenyo Kung ang aparato ay may metal na enclosure o isang mahabang linya ng feed ng RF (>1 m), isang aktibong antenna na may pinagsamang LNA ay inirerekomenda upang mabayaran ang pagkawala ng signal.

4. Data ng pagpapatunay Ang pagpili ay dapat na nakabatay sa nasusukat na pagganap ng field (hal., satellite acquisition, C/N0, malamig na oras ng pagsisimula), hindi lamang sa mga detalye ng laboratoryo.

Bakit Kami Piliin (Qianmu Communications)?

• Direktang supply mula sa pinagmumulan ng pabrika: Tinatanggihan namin ang mga margin ng tubo ng middlemen at nag-aalok ng mataas na mapagkumpitensyang presyo ng dating pabrika na may mga nababagong MOQ.

• Malakas na R&D at mga kakayahan sa pag-customize: Mayroon kaming team ng mga propesyonal na RF engineer na mabilis na makakapag-customize ng ceramic chip size, silver layer shape, at LNA gain batay sa iyong ID structure at PCB layout.

• Real-case na validation: Ang aming mga produkto ay matagumpay na naisama sa mga supply chain ng ilang nangungunang pagbabahagi ng bisikleta, in-vehicle navigation, at smart wearable brand, paglutas ng hindi mabilang na mga isyu gaya ng "mabagal na paghahanap ng bituin at madalas na pagkawala ng bituin."Problema.

• Mga Serbisyong Buong Lifecycle: Nagbibigay kami ng one-stop na teknikal na suporta—mula sa mga simulation na tumutugma sa impedance bago ang benta at gabay sa layout ng antenna hanggang sa mabilis na pagsusuri ng mga may sira na produkto pagkatapos ng pagbebenta.
