Panlabas na Antenna ng GPS

Ang GPS External Antenna ay isang standalone radio frequency component na espesyal na idinisenyo upang makatanggap ng mahinang RF signal mula sa Global Navigation Satellite Systems (GNSS), kabilang ang GPS, Beidou, GLONASS, Galileo at iba pang satellite system. Hindi tulad ng mga built-in na antenna, ito ay pinaghihiwalay mula sa pangunahing aparato sa pamamagitan ng isang coaxial cable. Nalalampasan ng disenyong ito ang mga limitasyon sa pisikal na shielding ng mga enclosure ng kagamitan, na nagpapahintulot sa antenna na mai-install sa mga bukas na panlabas na lugar o sa mga bubong ng sasakyan para sa pinakamainam na Field of View (FOV) ng mga satellite.

Paano ito gumagana?

 Ang mga signal ng RF na ipinadala ng mga satellite ng GPS ay napakahina kapag naabot nila ang lupa (karaniwang mula -125 dBm hanggang -160 dBm). Tinitiyak ng mataas na kalidad na GPS External Antenna ang mahusay na pagkuha ng signal sa pamamagitan ng sumusunod na mekanismo:

1. Pagtutugma ng right-hand circular polarization (RHCP).

Nagtatampok ang antenna ng espesyal na disenyo ng microstrip patch na perpektong tumutugma sa mga katangian ng right-hand circular polarization ng mga signal ng satellite, sa gayon ay inaalis ang pagpapahina ng signal na dulot ng mga pagbabago sa oryentasyon ng device.

2. LNA low-noise amplifier

Built-in na high-performance na LNA (low-noise amplifier) ​​na nagpapalakas ng mahihinang signal habang pinapanatili ang napakababang noise figure (karaniwan ay <2 dB) at binabayaran ang pagkawala ng insertion na natamo sa paghahatid ng feeder.

3. Anti-multipath interference na disenyo

Sa pamamagitan ng pag-optimize sa ground plane at choke coil structure, ang mga low-elevation na interference signal na makikita mula sa mga gusali o lupa ay epektibong pinipigilan.

Mga Pangunahing Punto ng Pagbebenta

Bilang isang kumpanyang malalim na nakaugat sa larangan ng RF, China Kilalang Tagagawa ng antenna, Ang aming produkto ay nagpakita ng mga makabuluhang pakinabang sa aktwal na pagsubok:

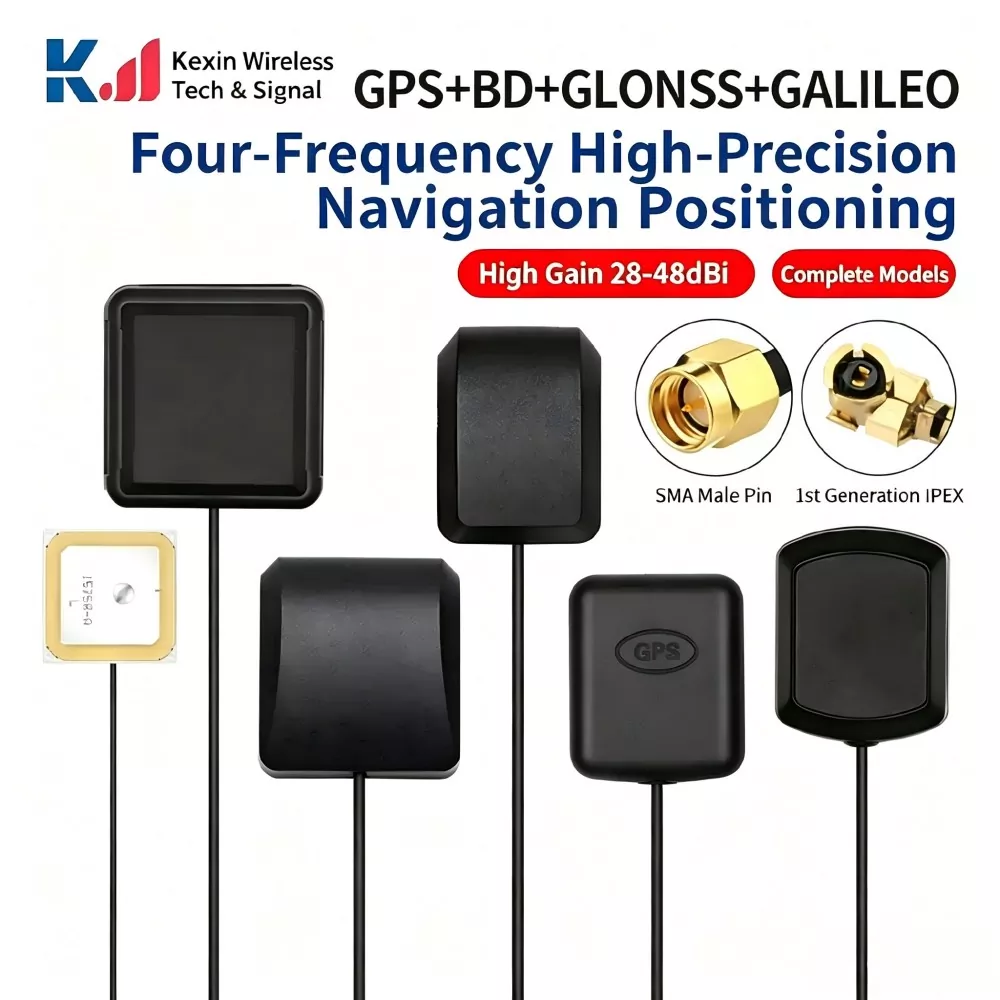

• Multi-system compatibility sa buong frequency band

Sinusuportahan ang mga full-frequency band na L1/L2/L5/L6 at L-Band, na walang putol na pagsasama sa mga system gaya ng GPS, BeiDou, at Galileo upang matugunan ang mga kinakailangan sa pagpoposisyon ng high-precision na RTK.

• Natitirang kakayahan laban sa panghihimasok

Ipinapakita ng sinusukat na data na, kahit na sa mga kumplikadong urban canyon o malapit sa mga high-voltage transmission tower, nananatiling mahusay ang out-of-band na kakayahan sa pagsugpo, na epektibong binabawasan ang panganib ng pagkawala ng lock ng system.

• Pamantayan ng proteksyon sa antas ng industriya

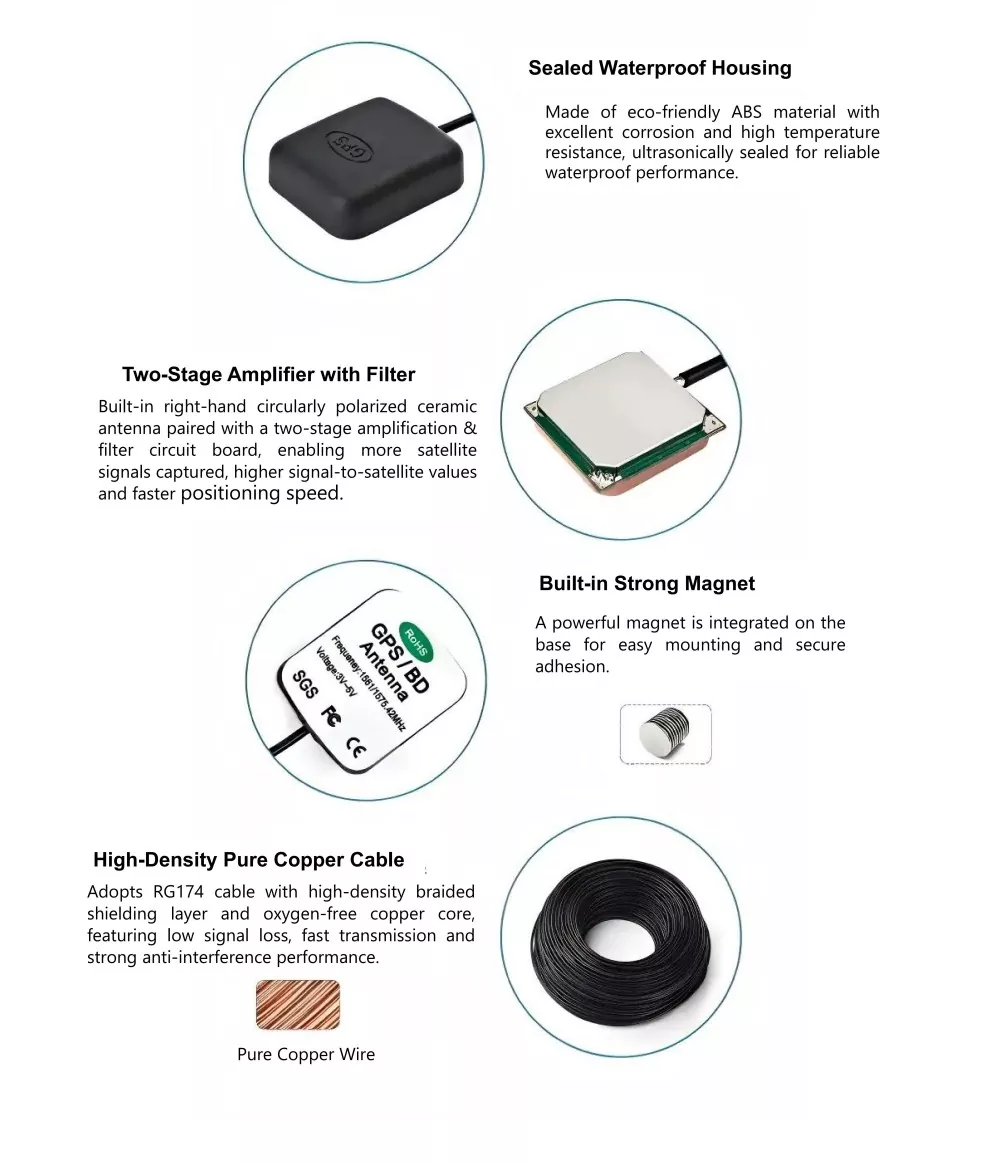

Nagtatampok ito ng ultrasonic encapsulation at isang dual waterproof na disenyo, na nakakamit ng IP67 na rating ng proteksyon at nagpapanatili ng matatag na pagganap kahit na sa matinding kapaligiran mula -40 ℃ hanggang +85 ℃.

• Nababaluktot na mga pasadyang serbisyo

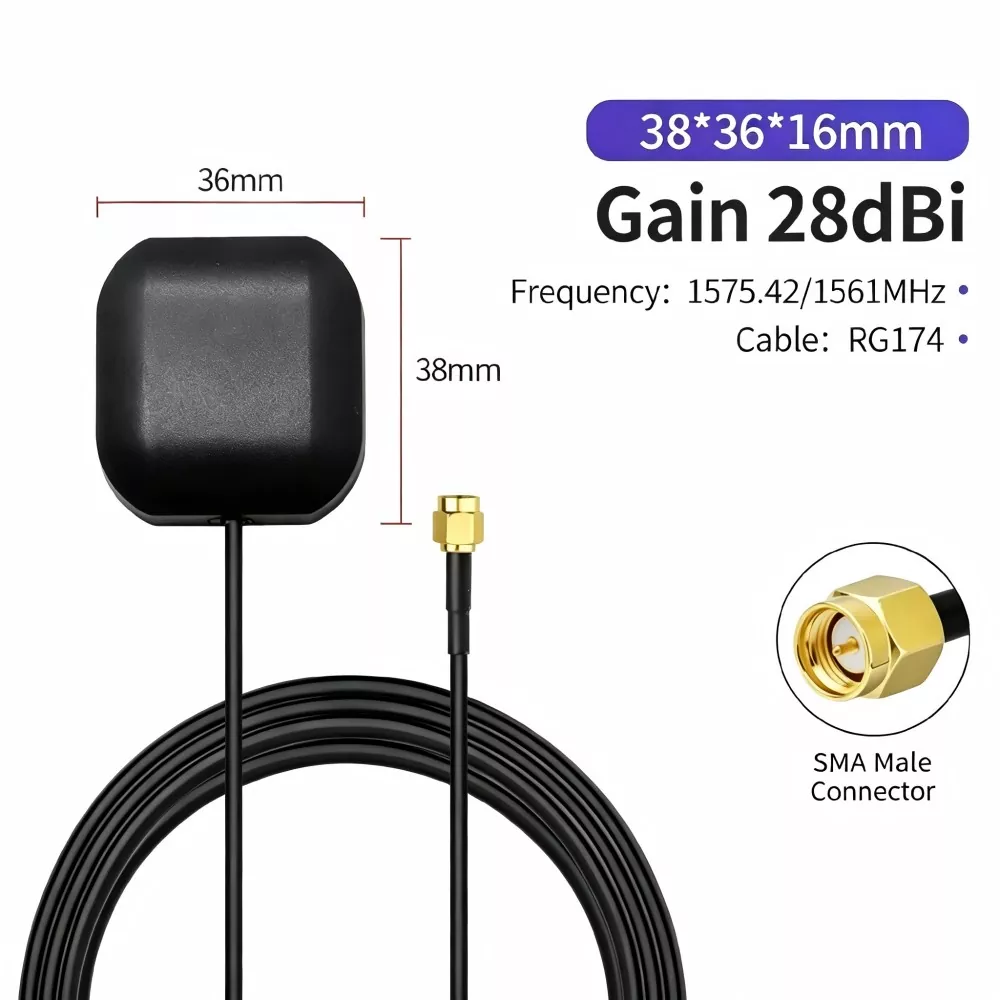

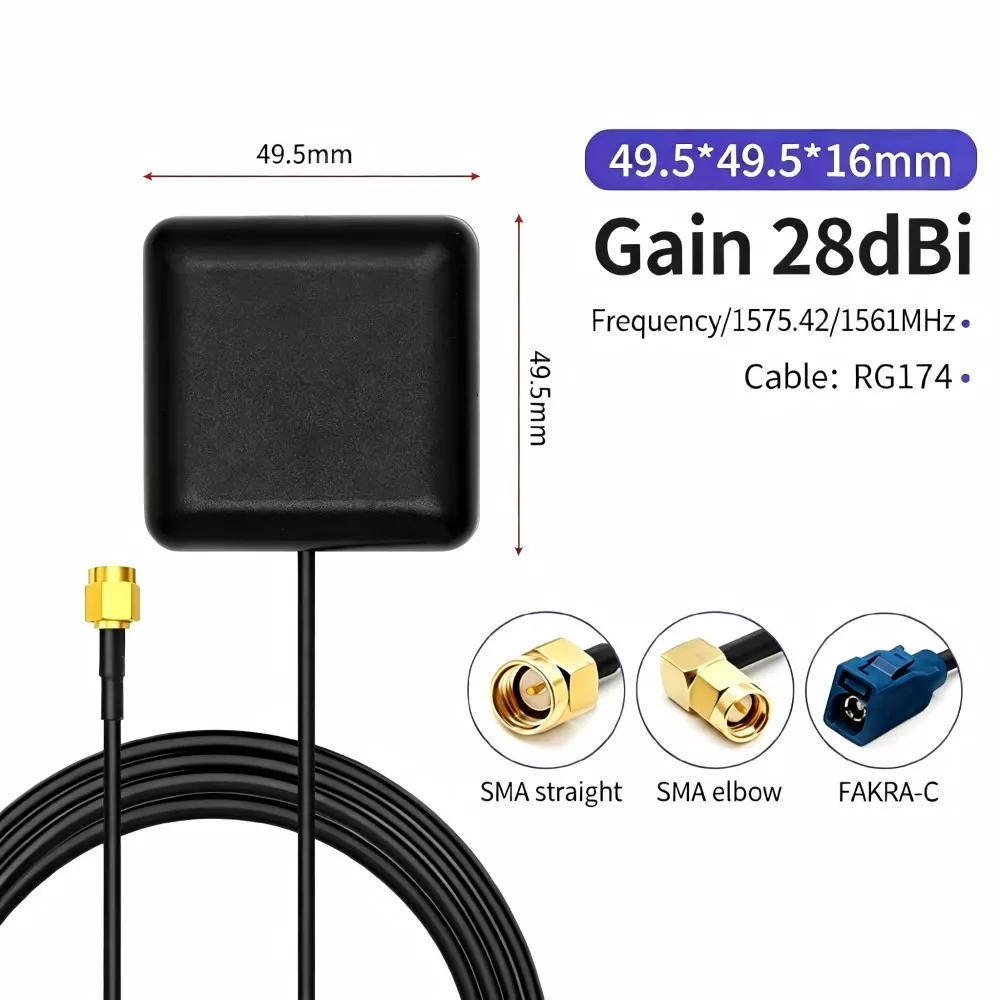

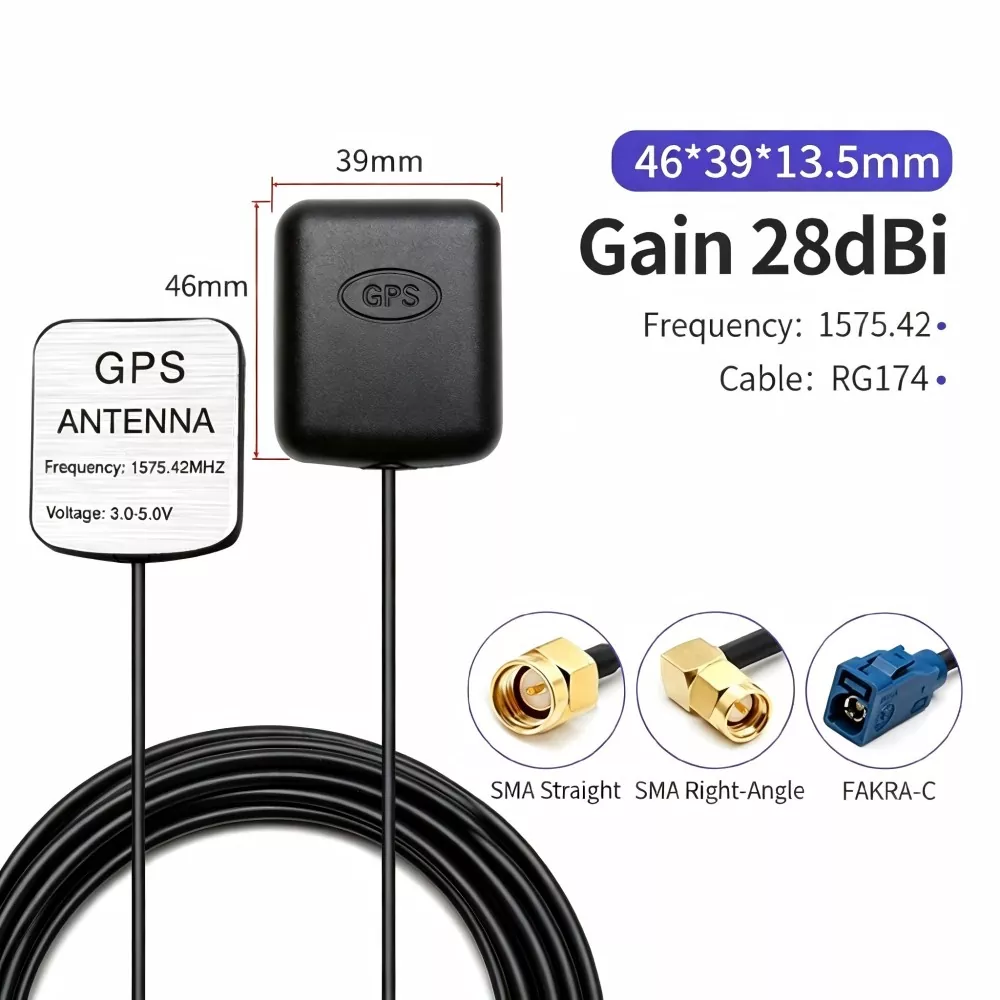

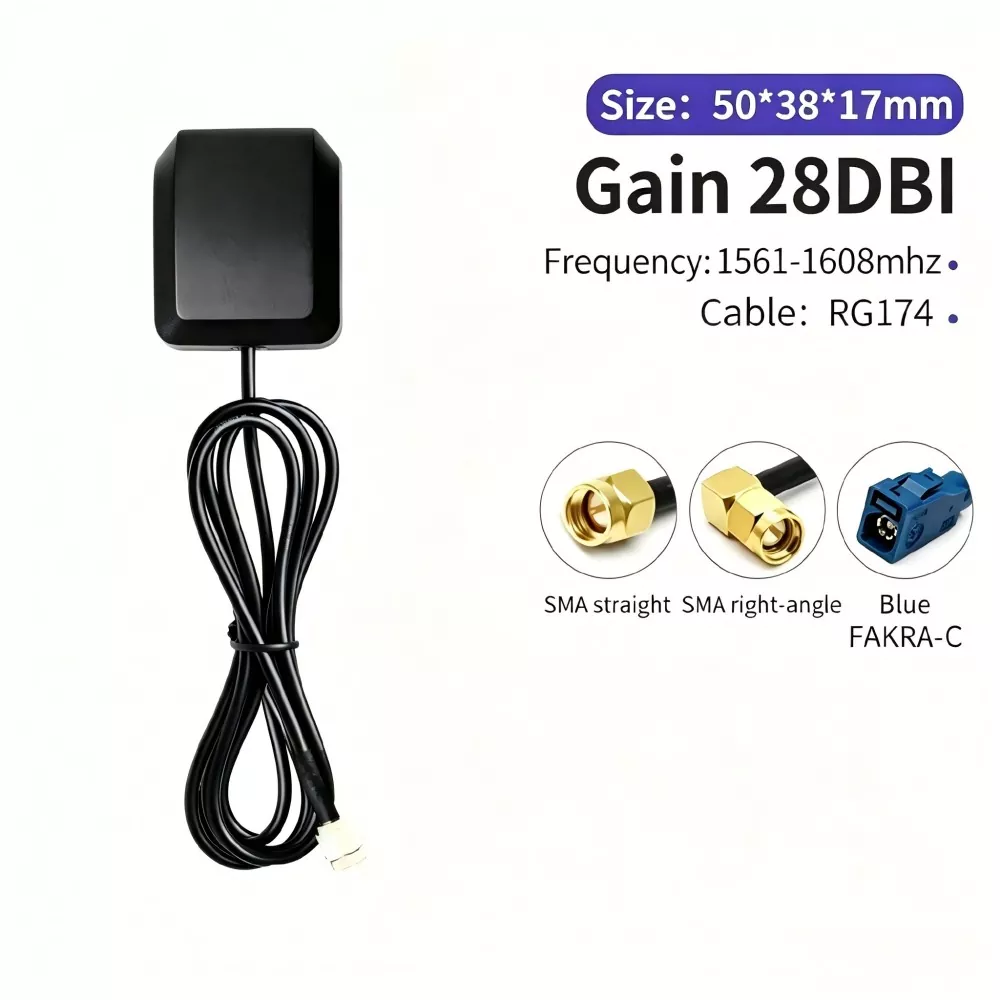

Sinusuportahan ang pagpapasadya ng iba't ibang mga interface tulad ng SMA at TNC; ang haba ng cable at magnetic/screw mounting method ay parehong maaaring iakma ayon sa mga kinakailangan.

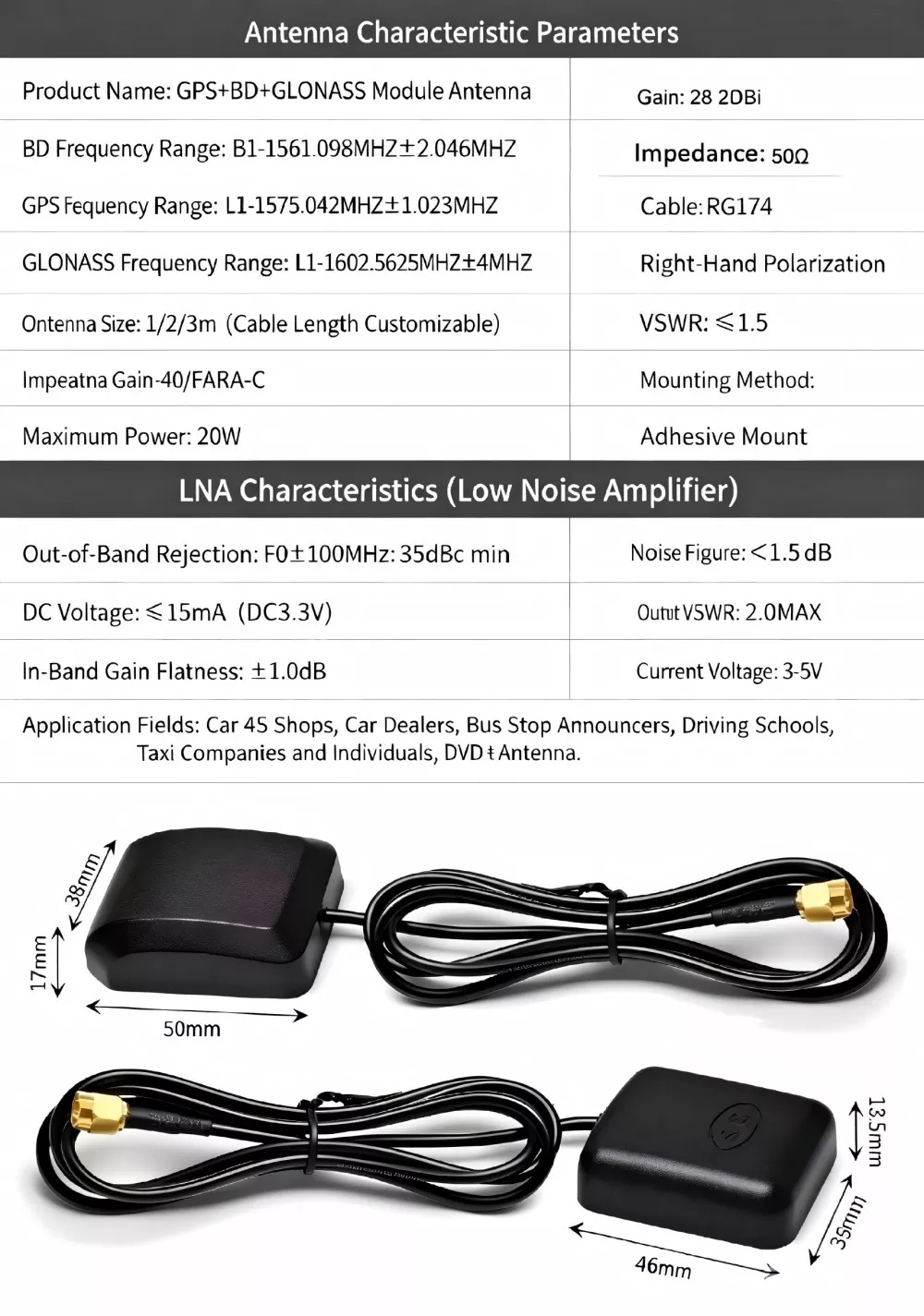

Teknikal na Pagtutukoy

Aling Mga Device ang Tugma?

Ang aming GPS External Antenna ay malawakang ginagamit sa mga sumusunod na larangan:

1. Mga Smart Connected Vehicles at ADAS

Naka-install sa bubong ng sasakyan, tumagos ito sa anti-explosion film ng kotse upang magbigay ng pagpoposisyon sa antas ng sentimetro para sa autonomous na pagmamaneho at mga sistema ng pamamahala ng fleet.

2. Precision Agriculture at Drones

Naka-mount sa tuktok ng mga agricultural drone o makinarya ng sakahan, nagtatampok ito ng malakas na electromagnetic interference resistance, na tinitiyak ang tumpak na awtomatikong pag-cruising at tumpak na pag-spray ng pestisidyo.

3. Geodetic Surveying at Base Station Time Synchronization

Bilang pangunahing bahagi ng mga base station o RTK receiver, tinitiyak ng stable phase center error (±2 mm) ang katumpakan ng pagsukat sa antas ng milimetro.

4. Marine at Ship Navigation

Tinitiyak ng Salt-spray corrosion-resistant na disenyo ang tuluy-tuloy, maaasahang heading at data ng posisyon kahit na sa malupit na kapaligiran sa dagat.

5. IoT Asset Tracking

Dinisenyo gamit ang mahahabang cable, madali itong maitago sa labas ng mga lalagyan o malalaking makinarya, na nagbibigay-daan sa pagsubaybay sa logistik sa buong mundo.

Malalim na paghahambing sa mga nakikipagkumpitensyang produkto

Gabay sa Pag-install at Paggamit ng Isinalarawan

1. Pagpili ng Lokasyon：Pakitiyak na i-install ang antenna sa isang patag na ibabaw na may hindi nakaharang na view at walang metal na interference (tulad ng bubong ng kotse o sa itaas ng kagamitan).

2. Waterproofing treatment：Ang mga outdoor connection point ay dapat na selyado gamit ang self-melting waterproof tape na inilapat sa isang "321" na paraan ng pagbabalot upang maiwasan ang pag-agos ng tubig-ulan kasama ng cable papunta sa equipment.

3. Grounding at Lightning Protection：Bago pumasok ang feeder cable sa equipment room o device, inirerekumenda na mag-install ng feeder lightning arrester at tiyakin na ang arrester ay naka-ground nang maayos sa malapit.

4. Mga Detalye ng Wiring：Kapag nagruruta ng mga kable, dapat na i-install ang "mga drip loop (mga hugis-U na liko)" upang maiwasan ang pagdaloy ng tubig-ulan pabalik.

Paano Pumili ng Tamang GPS External Antenna?

Naghahanap ng maaasahang Supplier Sa oras na iyon, inirerekomendang tumuon sa pagsusuri sa sumusunod na tatlong punto:

1. Linawin ang mga kinakailangan sa frequency band：Para sa pangunahing nabigasyon, piliin lang ang L1 na single-frequency na antenna. Kung kinakailangan ang high-precision RTK o anti-interference performance, tiyaking pumili ng L1/L2/L5 multi-frequency antenna.

2. Suriin ang kapaligiran sa pag-install：Para sa paggamit sa loob ng sasakyan o panlabas, ang IP67 na hindi tinatagusan ng tubig na rating kasama ang magnetic base ang nangungunang pagpipilian; para sa mga nakapirming base station, inirerekomenda ang pag-install ng tornilyo na sinamahan ng isang choke coil para sa multipath mitigation.

3. I-verify ang pagkawala ng cable：Kung ang haba ng cable ay lumampas sa 5 metro, ang supplier ay dapat magbigay ng mga low-loss cable; kung hindi, ang pakinabang ng LNA ay mababawi sa pagkawala ng cable.

Bakit tayo ang pipiliin?

Ang Shenzhen Qianmu Communication Technology Co., Ltd. ay hindi lamang isang tagagawa ng panlabas na antenna ng GPS kundi pati na rin ang iyong pinagkakatiwalaang kasosyo sa teknolohiya ng RF. Mayroon kaming sariling independiyenteng binuo na mga microwave anechoic chamber at isang pangkat ng mga bihasang inhinyero, na nagbibigay-daan sa aming magbigay ng one-stop na customized na mga serbisyo na sumasaklaw sa prototyping, pagsubok, at mass production. Gamit ang mahusay na ecosystem ng industriya ng electronics ng Shenzhen, naghahatid kami ng mga mapagkumpitensyang lead time at mga solusyon sa cost-effective habang pinapanatili ang mahusay na kalidad ng produkto.

FAQ

Q1: Katugma ba ito sa BeiDou system?

A: Talagang. Nagtatampok ang aming antenna ng multi-feed na disenyo at katutubong sumusuporta sa mga pangunahing pandaigdigang GNSS system, kabilang ang GPS, BeiDou, GLONASS, at Galileo.

Q2: Bilang isang tagagawa, ano ang iyong minimum na dami ng order (MOQ)?

A: Sinusuportahan namin ang nababaluktot na mga opsyon sa pagkuha. Para sa mga karaniwang modelo, tumatanggap kami ng mga small-batch na trial order. Para sa mga customized na modelo, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta upang makuha ang pinakabagong quotation at partikular na impormasyon ng MOQ.

T3: Paano ka pipili sa pagitan ng isang aktibong panlabas na GPS antenna at isang passive na modelo?

A: Para sa mga automotive application, industrial control system, surveying at mapping projects, at outdoor applications, kinakailangan ang isang aktibong GPS External Antenna. Ang mga passive na modelo ay angkop lamang para sa napakaikling panloob na distansya sa loob ng 1 metro at maaaring makaranas ng makabuluhang pagkawala ng signal sa mas mahabang mga cable. Ang lahat ng mga modelo ng punong barko ng Qianmu Factory ay gumagamit ng mga aktibong disenyo.

T4: Maaari bang gumamit ang antenna ng pinahabang cable? Ano ang maximum na sinusuportahang haba?

A: Ang maximum na inirerekomendang haba para sa karaniwang RG174 cable ay 10 metro. Kung ang haba ng cable ay lumampas sa 10 metro, mangyaring makipag-ugnayan sa supplier upang palitan ito ng isang low-loss na LMR RF cable. Maaari ding i-customize ng pabrika ang mga extra-long antenna na may mga cable na hanggang 20 metro.
