2G/3G/4G LTE Antenna
Sa malawak na kadalubhasaan sa mga solusyon sa wireless na komunikasyon, ang Qianmu Communication ay isang tagagawa ng FPC antenna na nakabase sa China, pinagmumulan ng pabrika, at pandaigdigang supplier na dalubhasa sa disenyo at produksyon ng mga 2G/3G/4G LTE antenna. Ang mga antenna nito ay nagsasama ng mga FPC flexible circuit na may coaxial cable welding technology, na sumusuporta sa 700MHz–2700MHz full-band coverage at GSM, WCDMA, at LTE network. Ang bawat produkto ay napatunayan sa pamamagitan ng RF anechoic chamber testing, temperature aging tests, at welding reliability evaluation para sa pare-parehong performance.

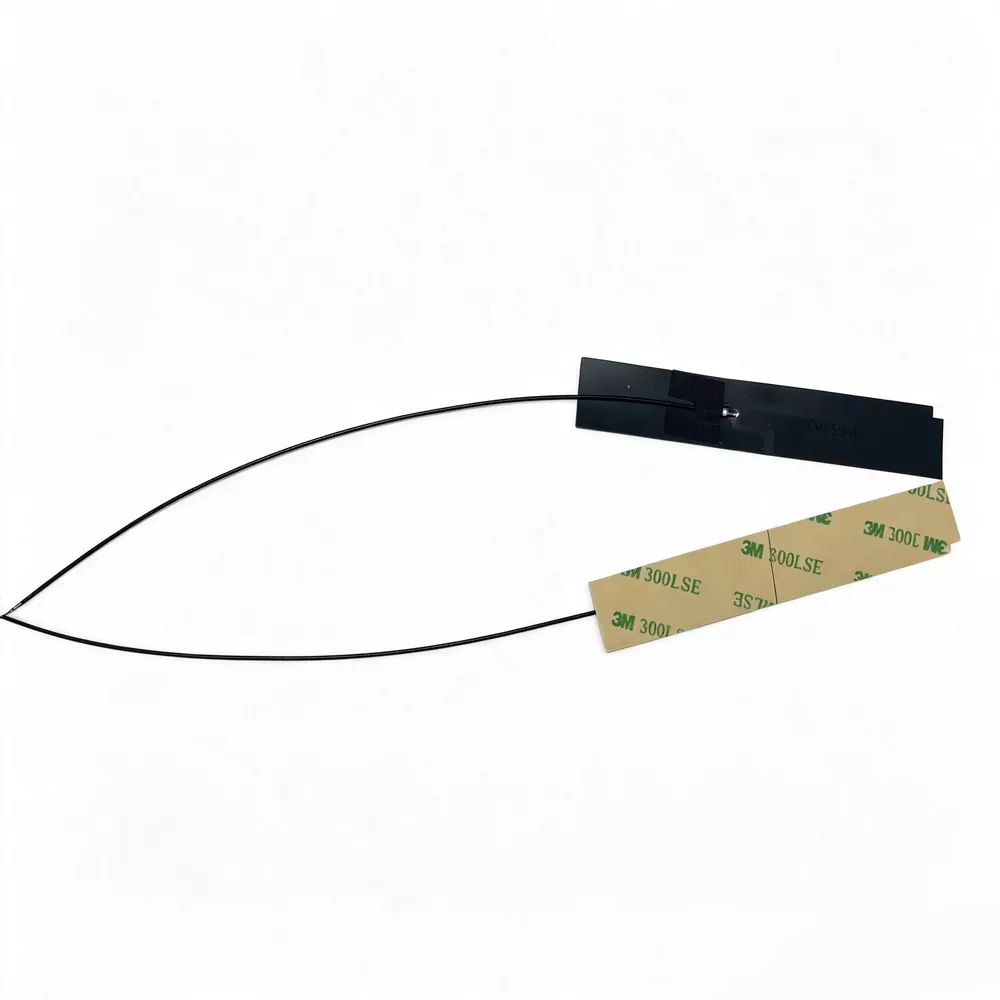

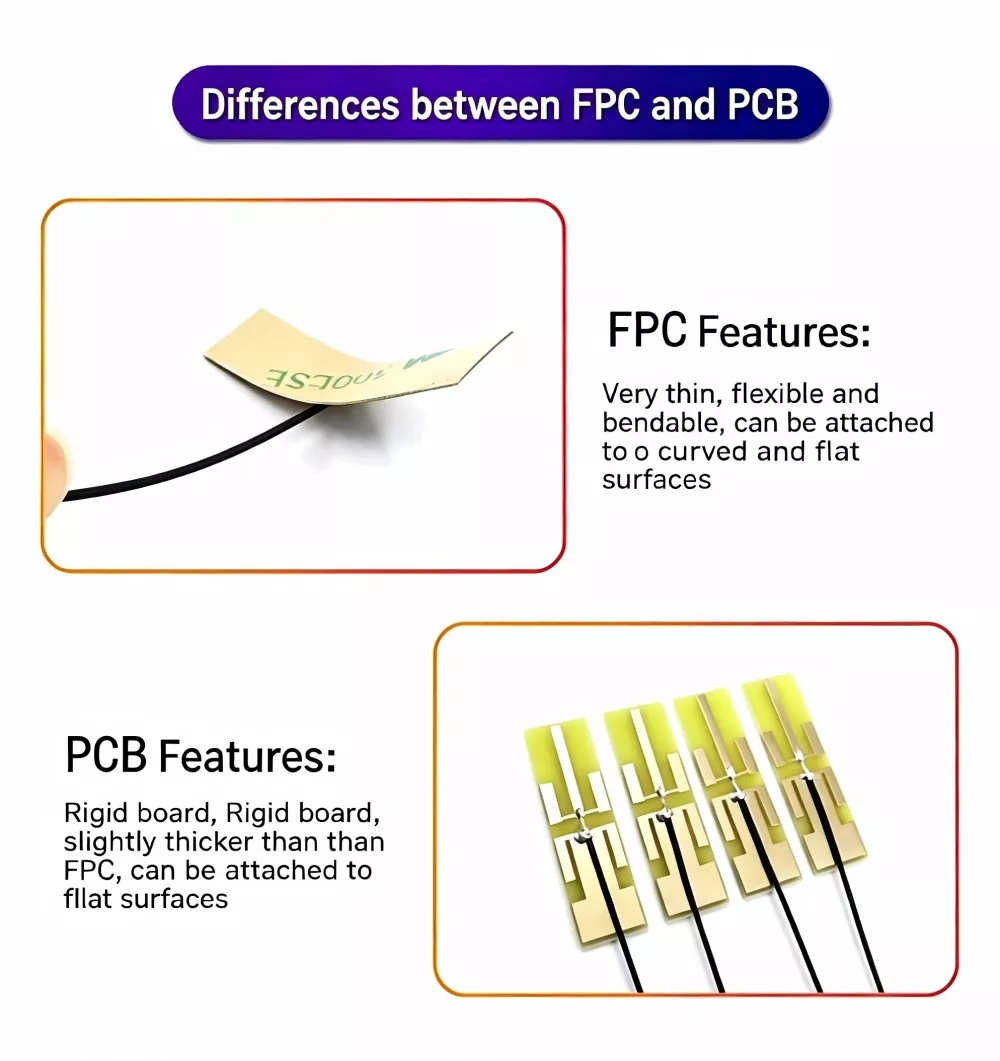

Ang 2G/3G/4G LTE antenna ay isang magaan, flexible at nababaluktot na built-in na full-band na cellular communication antenna. Hindi tulad ng karaniwang surface mount antenna, ang produktong ito ay gumagamit ng FPC flexible circuit board + coaxial direct soldering process. Ang antenna ay magaan, manipis, malambot at malayang magkasya sa curved surface at makitid na puwang sa loob ng device. Sinusuportahan nito ang 2G GSM, 3G WCDMA at 4G LTE multi-network signal transmission at reception. Ito ang gustong uri ng built-in na antenna ng komunikasyon para sa maliliit na smart iot device sa kasalukuyan, malawakang nilulutas ang mga sakit sa industriya tulad ng maliit na built-in na espasyo, mahinang signal, hindi matatag na contact at mahinang vibration resistance ng device.
Prinsipyo ng operasyon
Gumagana ang 2G/3G/4G LTE antenna na ito na FPC welded coaxial antenna batay sa prinsipyo ng radio frequency ng flexible microstrip oscillator array at nagpapadala ng mga signal na may mga coaxial shielded feeder. Ito ay nahahati sa tatlong bahagi: signal radiation layer, insulating substrate layer, at shielded transmission layer. Ang gumaganang lohika ay matatag at mahusay:
• Prinsipyo ng radiation ng Rf: Ang ibabaw ng board ng FPC ay tiyak na nag-uukit ng mga linya ng multi-band oscillator, eksaktong tumutugma sa 2G/3G/4G full band resonance point, walang band dead zone, sinusukat ang full band standing wave ratio ay stable ≤1.5, napakababa ng pagkawala ng pagmuni-muni ng signal.
• Mga kalamangan ng welded transmission: Ang coaxial line at ang FPC oscillator plate ay nabuo sa isang piraso sa pamamagitan ng mataas na temperatura na paghihinang ng lata. Kung ikukumpara sa karaniwang riveted at clamped structure, ang nasusukat na seismic performance ay napabuti ng 85%, at mayroong zero contact shedding at zero signal disconnection sa pangmatagalang vibration environment.
• Shielding anti-interference mechanism: Ang RG1.13 coaxial line double-layer shielding structure ay epektibong naghihiwalay sa electromagnetic noise mula sa CPU, power supply, at chip ng main board ng equipment. Sinusukat sa panloob na kapaligiran ng interference ng kagamitan, ang sensitivity ng pagtanggap ng signal ay tumaas ng 3-5 dB.
• Omnidirectional radiation na mga katangian: Ang planar omnidirectional transmission at reception na disenyo ay maaaring mapanatili ang stable na output ng signal sa mga sitwasyon kung saan ang nakapaloob na shell at metal casing ng device ay na-block, at ang success rate ng iot device outdoor networking ay nasusukat na tumaas ng 28%.
Mga bentahe ng produkto
Bilang isang propesyonal na FPC antenna Factory, ang aming 2G/3G/4G LTE antenna FPC welded coaxial antenna ay nagha-highlight ng limang pangunahing bentahe ng "stability, small size, flexibility, durability, accuracy", direktang tumutugon sa mga karaniwang problema ng built-in antennas sa industriya:
1. Ang pinagsamang proseso ng hinang ay nag-aalis ng mahinang pakikipag-ugnay
Gumagamit ito ng high temperature precision welding process sa pagitan ng mga coaxial lines at FPC boards, na walang adapter terminal at walang snap gaps, ganap na nilulutas ang problema ng antenna loosening at signal flickering na dulot ng equipment vibration at transportation jolts, na angkop para sa malupit na kondisyon ng vibration sa mga sasakyan at industriya.
2 Flexible, ultra-manipis at nababaluktot, na angkop para sa makitid na built-in na Space
Sa kabuuang kapal na 0.1mm lang, ang flexible na base material ay maaaring malayang baluktot, magkasya sa mga curved surface, at i-install sa mga puwang nang hindi kumukuha ng panloob na espasyo ng device, perpektong nakakatugon sa mga kinakailangan sa disenyo ng mga miniaturized, manipis at magaan na smart device.
3 Buong saklaw ng banda, buong pag-access sa network na walang blind spot
Sinasaklaw ang lahat ng mga banda mula 700MHz hanggang 2700MHz, tugma sa China Mobile, China Unicom at China Telecom 2G/3G/4G sa lahat ng network na walang natatanging operator, ang isang antenna ay umaangkop sa lahat ng mga senaryo ng komunikasyon sa cellular, na makabuluhang binabawasan ang mga gastos sa imbentaryo ng mga customer.
4. Double-layer shielded wire na may malakas na anti-interference na kakayahan
Standard na may RG1.13 double-layer shielded coaxial cable, epektibong lumalaban sa electromagnetic interference mula sa chips, power supply at circuit boards sa loob ng equipment, ang signal ay nananatiling stable nang walang ingay o lag sa nakapaloob na housing ng kagamitan.
5 Industrial-grade weather-resistant at matibay, angkop para sa pangmatagalang 24 na oras na operasyon
Ang materyal na base ng FPC ay lumalaban sa mataas at mababang temperatura, pagtanda at pag-crack, at maaaring gumana nang matatag sa isang kapaligiran na -40 °C hanggang +85 °C, na nakakatugon sa mga kinakailangan ng mga kagamitang pang-industriya at panlabas na mga terminal ng iot para sa buong taon na walang tigil na operasyon.
6. Mataas na antas ng pagpapasadya
Sinusuportahan ang pag-customize ng haba ng linya, interface, laki, mga parameter ng impedance, mga interface ng panghinang gaya ng IPEX, SMA, BNC kung kinakailangan, sinusuportahan ang batch silk-screen printing ng mga logo ng customer, at tugma ito sa mga kinakailangan sa paggawa ng kontrata sa kalakalang panlabas ng OEM/ODM.
Teknikal na Pagtutukoy
|
Mga item sa parameter |
Mga Karaniwang Teknikal na Parameter |
|
Pangalan ng Produkto |
Mga 2G/3G/4G LTE antenna |
|
Operating band |

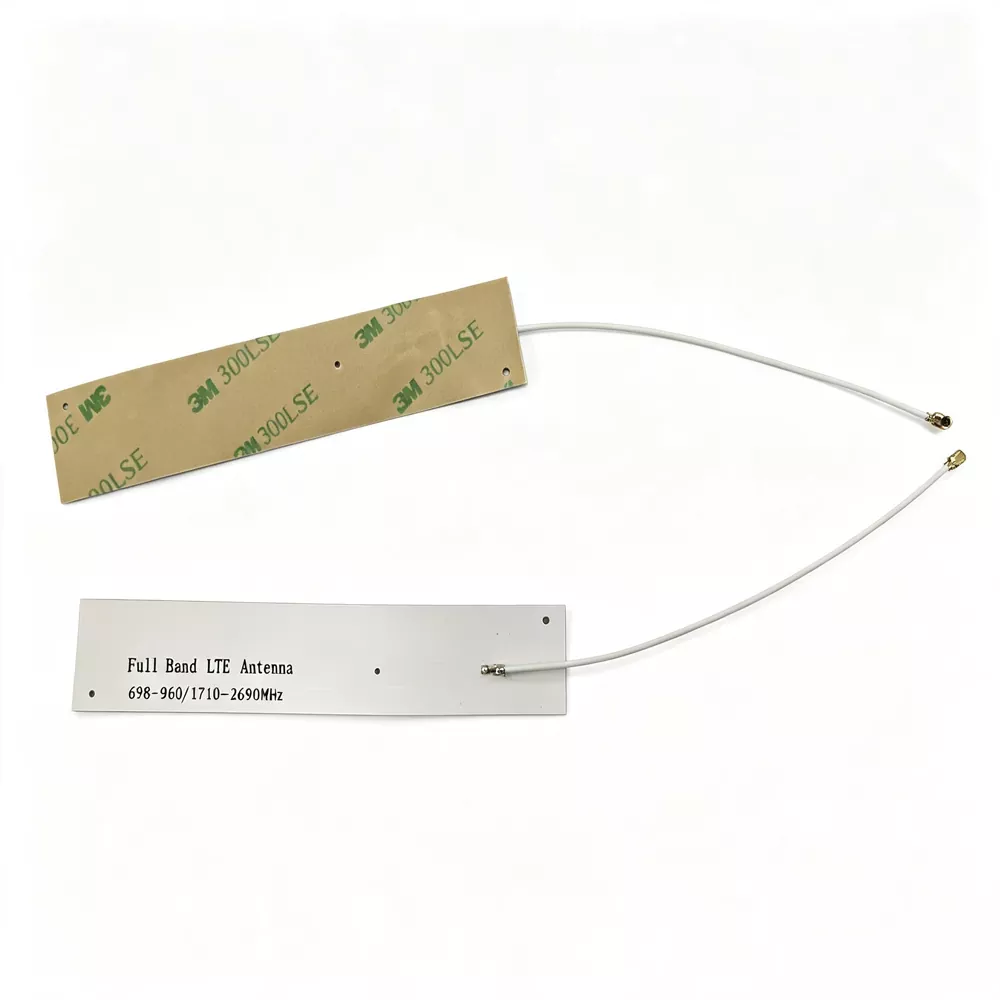

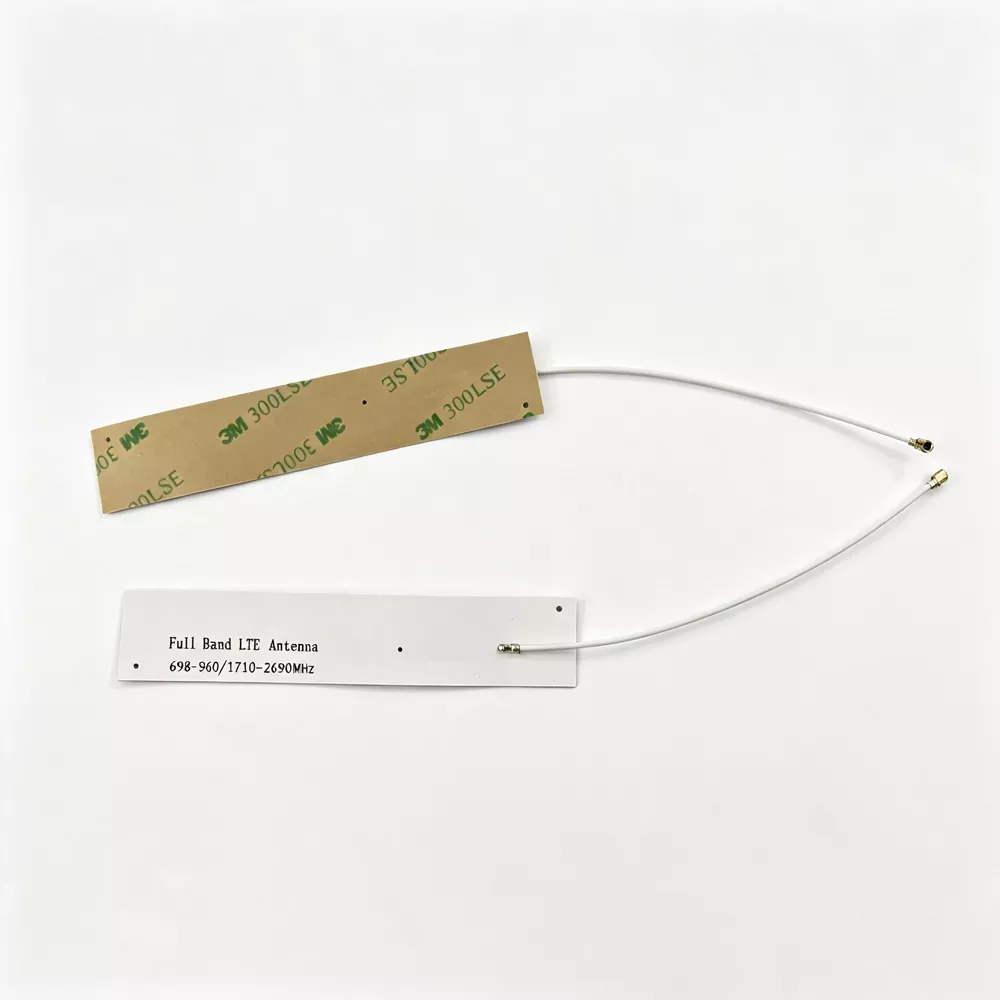

700MHz hanggang 2700MHz (buong banda ng GSM/ WCDMA/ LTE) |
|
Pagkuha ng antena |
3~5dBi |
|
Nakatayo si Bobbi VSWR |
≤1.5 |
|
Impedance |
50 Ω |
|
Mode ng polariseysyon |
Omnidirectional vertical polarization |
|
Mga pagtutukoy ng wire |
0.81/1.13 / RG174 / RG178 |
|
Proseso ng koneksyon |
Ang mga sheet ng FPC ay ganap na hinangin sa coaxial line |
|
Temperatura ng pagpapatakbo |
-40 °C hanggang +85 °C |
|
Kapal ng antena |
0.1mm ultra-thin flexible |
|
Karaniwang interface |
IPEX/U.FL (nako-customize na SMA/BNC) |
|
Haba ng kawad |
10cm/15cm/20cm (nako-customize) |
Gabay sa Pag-install at Paggamit
Ang FPC antenna na ito ay built-in na naka-embed na pag-install, madaling patakbuhin, angkop para sa mass production assembly, at hindi nangangailangan ng propesyonal na pag-debug. Ang mga hakbang ay ang mga sumusunod:

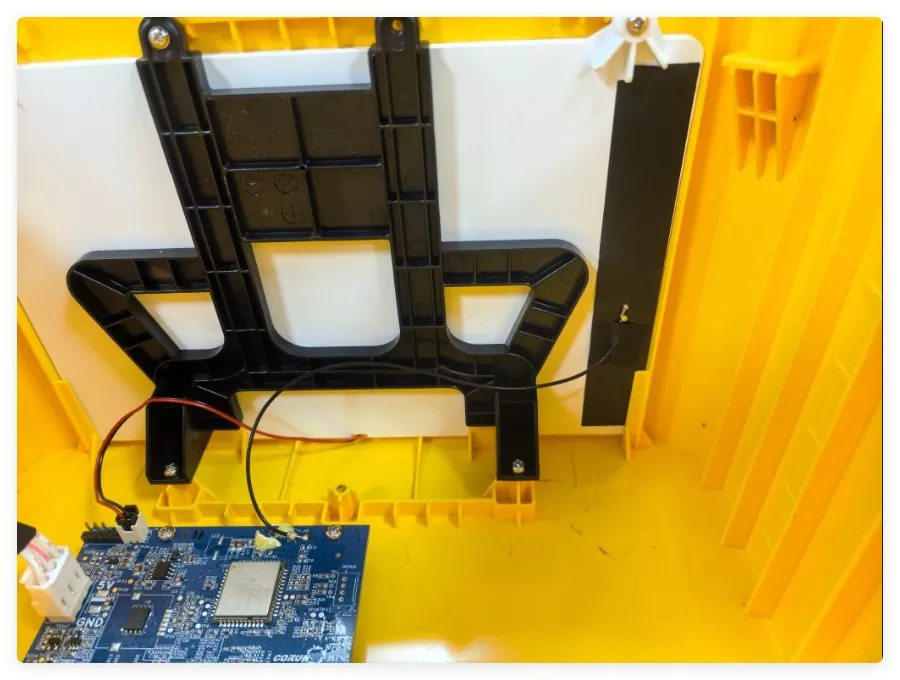

1. Pagpili ng lokasyon: Pumili ng isang bukas na lugar sa loob ng device, malayo sa motherboard chip, power supply, at metal casing upang maiwasan ang pagbara ng signal at interference.

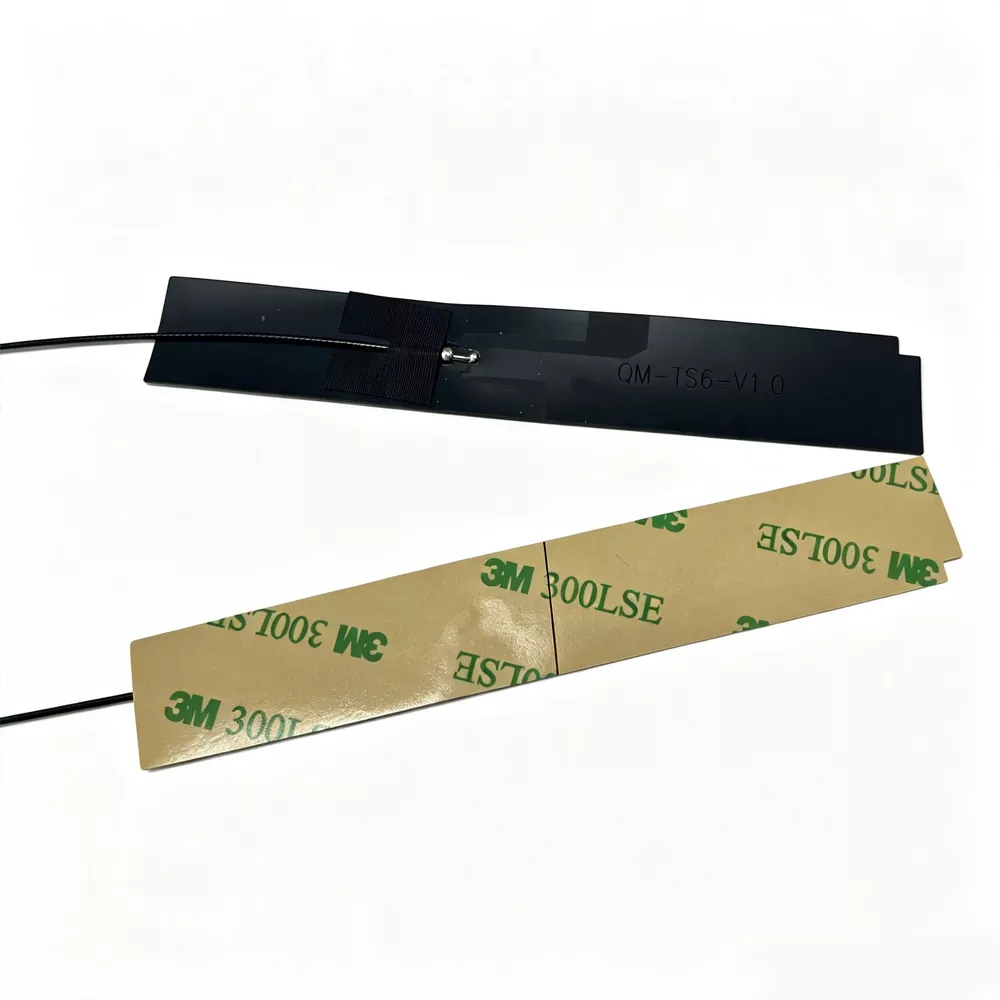

2. Pagkasyahin at ayusin: Ang likod ng antenna ay may mataas na lakas na 3M adhesive. Pagkatapos linisin ang alikabok at mantsa ng langis sa panloob na dingding ng device, ilapat ito nang patag at matatag, at ibaluktot ito kung kinakailangan upang magkasya sa hubog na ibabaw ng device.
3. Interface docking: Tumpak na ikonekta ang IPEX/SMA interface sa likuran sa module ng antenna socket ng device at dahan-dahang i-fasten ito upang maiwasan ang marahas na paghila ng wire.
4. Organisasyon ng kawad: Ang mga labis na kawad ay dapat na maayos na nakaimbak upang maiwasan ang pagpisil, pagbaluktot o mga patay na tiklop, at upang maiwasan ang pagkasira sa patong ng panangga na maaaring makaapekto sa signal.
5. Power-on na pagsubok: Pagkatapos makumpleto ang pagpupulong, i-on at kumonekta sa network upang masubukan na ang lahat ng signal ng network ng 2G/3G/4G ay normal na natatanggap, at pagkatapos ay posible ang mass production.
FAQ
Q1: Maaari bang baluktot ang 2G/3G/4G LTE antenna na ito na FPC welded coaxial antenna para magamit?
A1: Oo. Ang produkto ay gawa sa nababaluktot na FPC base na materyal, na maaaring malayang baluktot at ikakabit sa mga hubog na ibabaw. Akma ito sa maliit na built-in na espasyo ng device at hindi masisira o makakaapekto sa performance ng signal kapag nakayuko nang normal.
Q2: Sinusuportahan mo ba ang mga custom na haba ng cable at mga uri ng interface?
A2: Ganap na suportado. Bilang isang source Factory, sinusuportahan ang mga nako-customize na haba ng linya mula 10cm hanggang 50cm, mga mapapalitang interface gaya ng SMA, BNC, IPEX, LOGO silk-screen at size fine-tuning.
Q3: Ano ang mga pakinabang ng proseso ng paghihinang kaysa sa ordinaryong naka-paste na antenna?
A3: Coaxial line welding sa isang piraso, walang maluwag na puwang, mas malakas na shock resistance, tensile resistance, anti-aging performance, ganap na nilulutas ang mga problema ng vibration ng kagamitan, signal flicker at mahinang contact sa mataas na temperatura na kapaligiran, mas angkop para sa malupit na pang-industriya at sasakyan na mga sitwasyon.
