Ang Flexible Headphone Antennas ay mga miniature na bahagi ng RF transceiver na gumagamit ng PI/LCP flexible substrates bilang base, na may mga conductive radiating pattern na nabuo sa pamamagitan ng etching. Partikular na idinisenyo ang mga ito para sa TWS Bluetooth earbuds, over-ear wireless earphones, at bone-conduction headphones na may compact internal cavities. Hindi tulad ng mga matibay na PCB o spring antenna, nag-aalok ang Flexible Headphone Antennas ng mahusay na pagkabaluktot at mga ultra-manipis na profile, na nagbibigay-daan sa mga ito na umayon sa mga panloob na dingding ng mga housing ng earphone, gilid ng baterya, at mga tangkay ng tainga na hindi regular ang hugis. Ito ay epektibong tumutugon sa mga hamon tulad ng limitadong espasyo sa cavity at signal obstruction na dulot ng mga istrukturang metal.

Ang Shenzhen Qianmu Communication Technology Co., Ltd., bilang isang tagagawa ng antenna na nakabase sa Shenzhen, ay umaasa sa in-house na RF laboratory nito upang patuloy na pinuhin ang mga solusyon sa disenyo ng headphone antenna at nagsisilbing isang maaasahang supplier para sa maraming tatak ng headphone.

Prinsipyo sa Paggawa

Ang mga ito ay mahalagang maliit na planar RF radiation na bahagi. Ang mga de-koryenteng signal na may mataas na dalas mula sa wireless audio module ay ipinapadala sa radiating circuit ng antenna, na nagko-convert sa kanila sa mga electromagnetic wave sa pamamagitan ng electromagnetic induction. Sabay-sabay, kinukuha ng antenna ang mga panlabas na Bluetooth electromagnetic wave at ibinabalik ang mga ito sa mga electrical signal para sa paghahatid sa pangunahing control chip, na nagpapagana ng bidirectional audio data transfer sa pagitan ng mga smartphone at earphone. Para ma-optimize ang performance sa mga sitwasyon sa paggamit ng earphone, pinino namin ang feed point ng antenna at grounding matching design para mabawasan ang pagkawala ng pagsipsip ng signal na dulot ng ulo ng tao. Real-world test case: Para sa parehong TWS earbuds, ang pagpapalit ng karaniwang spring antenna ng aming Qianmu Flexible Headphone Antenna ay nagpapataas ng stable na distansya ng koneksyon sa pader mula 3.2m hanggang 6.1m, na binabawasan ang posibilidad na madiskonekta ng 72% (test data na nakolekta sa anechoic chamber na may tunay na pagsusuot ng tao; available ang mga ulat ng pagsubok kapag hiniling).

Listahan ng Mga Katugmang Device

Ang Flexible Headphone Antenna na ito ay malawak na katugma sa iba't ibang wireless audio terminal:

1. TWS True Wireless Bluetooth Earbuds (In-ear, Semi-in-ear)

2. Open-back na nakabitin sa tainga na Bluetooth headphones, air-conduction headphones

3. Bone conduction wireless earphones, neckband Bluetooth headphones

4. Auxiliary audio receiving headphones, wireless hearing aid-style headphones

5. Compact Headset Portable Wireless Earphones na may Built-in Modification Solution

Mga Pangunahing Punto ng Pagbebenta

1.Ultra-thin at flexible, na idinisenyo upang magkasya sa matinding stacking ng earbuds

Magagamit sa mga kapal na 0.12–0.3 mm, na may pinakamababang radius ng baluktot na ≤1.5 mm, sinusuportahan nito ang libu-libong mga flex cycle na walang tansong crack o delamination. Maaari itong idikit sa mga tangkay ng earphone, gilid ng baterya, o mga curved na panloob na dingding ng mga housing, na inaalis ang pangangailangan para sa mga flat na lugar ng PCB at tinutulungan ang mga structural engineer na bawasan ang laki ng earphone.

Aktwal na larawan: Antenna multi-angle bending test sa real time

2. Ang matatag na pagganap ng RF ay binabawasan ang mga disconnection at lag

Ang Qianmu Communications RF team ay nakumpleto ang impedance matching simulation nang mas maaga sa iskedyul, na nakamit ang isang headphone antenna VSWR ≤1.8 at mataas na signal radiation na kahusayan. Ito ay epektibong nagpapagaan ng signal attenuation na dulot ng sagabal sa ulo sa panahon ng pagsusuot, na binabawasan ang audio stuttering sa mga senaryo sa pagtakbo at pag-commute.

3. Nilagyan ng high-temperature adhesive backing para sa madaling awtomatikong pagpupulong

Nagtatampok ang likod ng antenna ng double-sided adhesive na lumalaban sa mataas na temperatura, na nagbibigay-daan para sa mabilis at secure na pagkakabit sa pamamagitan ng simpleng pagbabalat sa protective film—walang kinakailangang clip o turnilyo. Ang disenyo na ito ay perpekto para sa mabilis na pagpupulong sa mga linya ng produksyon ng pabrika, na binabawasan ang oras ng paggawa sa panahon ng pag-install.

4. Mataas na Pag-customize (Kalamangan ng Direktang Supply ng Pabrika)

Bilang tagagawa ng headphone antenna ng China, sinusuportahan namin ang pag-customize ng 外形轮廓 (外形), frequency band tuning (pangunahing 2.4GHz Bluetooth， napapalawak), haba ng lead, uri ng terminal (U.FL, mga tinned na contact), at materyal na substrate (PI para sa economic-grade / LCP para sa high-end). Nag-aalok kami ng sample na produksyon para sa maliliit na batch at maaasahang mga timeline ng paghahatid para sa malalaking dami ng mga order.

5. Mahigpit na kontrol sa kalidad, mataas na pagkakapare-pareho

Ang bawat batch ng mga earphone antenna ay sumasailalim sa sampling at pagsubok sa isang RF anechoic chamber, pati na rin sa high-low temperature cycling at bending aging tests, inaalis ang mga variation ng batch performance at ginagawa itong angkop para sa pangmatagalang mass production ng mga branded na earphone.

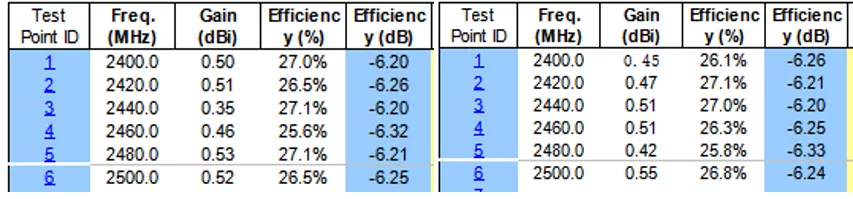

Teknikal na Pagtutukoy

Flexible Headphone Antenna kumpara sa Mga Karaniwang Antenna Solutions sa Industriya

Maraming tagagawa ng headphone ang nahihirapan kapag pumipili ng mga antenna, napunit sa pagitan ng mga spring antenna, mga matibay na PCB antenna, at mga ceramic antenna. Batay sa real-world na pagsubok sa libu-libong proyekto ng headphone, nag-compile kami ng malinaw at madaling gamitin na paghahambing:

Kung ang iyong earbuds ay may limitadong panloob na espasyo, hindi regular na mga hugis ng pabahay, o nangangailangan ng mataas na pagkakapare-pareho sa mass production, isang Flexible Headphone Antenna ang pinakamainam na solusyon. Bilang isang orihinal na tagagawa na nakabase sa Shenzhen, mabilis na ma-optimize ng Qianmu Communications ang disenyo ng antenna ayon sa iyong prototype.

RF anechoic chamber testing equipment

Paano Pumili ng Tamang Flexible na Headphone Antenna

Maraming mga inhinyero sa pagkuha ng headphone ang kadalasang nagkakamali kapag pumipili ng mga modelo. Batay sa mga taon ng karanasan sa serbisyo ng supplier, narito ang apat na pangunahing pamantayan sa pagpili:

1. Priyoridad ang pagkumpirma sa available na panloob na espasyo sa loob ng earphone, at magbigay ng mga 3D na guhit ng haba, lapad, taas, at istraktura ng cavity. Susuriin namin ang pinakamataas na sukat ng antenna at pinapayagang baluktot na mga lugar. Huwag direktang bumili ng karaniwang mga off-the-shelf na antenna, dahil malaki ang posibilidad na magresulta ito sa mahinang pagganap ng signal.

2. Malinaw na tukuyin ang mga layunin sa paggamit ng kapaligiran. Para sa mga produkto na nagta-target ng sports at outdoor headphones, piliin ang mga bersyon na na-optimize para sa paglaban sa liko at paglaban sa vibration; para sa mga produktong pang-export, kumpirmahin nang maaga ang mga kinakailangan sa sertipikasyon sa kapaligiran ng target na merkado.

3. Bigyang-pansin ang mga serbisyo ng suporta sa pag-tune ng RF—ang simpleng pagbili ng Flexible Headphone Antenna ay hindi ginagarantiyahan ang kakayahang magamit! Kung walang wastong pagtutugma at pag-tune ng antenna, kahit na ang pinakamahusay na mga materyales ay maaaring magresulta sa pagkaantala sa pagganap. Pumili ng manufacturer na may mga in-house na RF engineer, sa halip na isang middleman lang.

4. Magpadala sa amin ng sample para sa pagsubok bago ilagay ang opisyal na order. Gagawa kami ng mga prototype na antenna para sa on-site na pagsubok ng customer. Magsisimula lamang ang mass production pagkatapos ng matagumpay na pagsubok, na pinapaliit ang mga panganib sa pag-unlad.

FAQ

Q1: Sinusuportahan ba ng earphone antenna ang custom na sizing?

A: Oo, sinusuportahan namin ang pagpapasadya. Bilang isang pabrika, maaari naming hulmahin at i-customize ang mga panlabas na sukat, haba ng lead, at uri ng terminal ayon sa panloob na istraktura ng earphone. Maaari kang magbigay ng 2D/3D na mga guhit, at susuriin namin ang disenyo at gagawa ng mga sample.

Q2: Ano ang minimum order quantity (MOQ) para sa earphone antennas?

A: Mga karaniwang in-stock na earphone antenna na may mababang MOQ; mga custom na sample na available sa maliliit na dami, at ang MOQ para sa mass production na mga order ay maaaring pag-usapan. Huwag mag-atubiling makipag-ugnayan sa aming sales team para sa mga katanungan.

Q3: Maaari ka bang magbigay ng antenna RF test report?

A: Oo. Ang bawat batch ng mga produkto ay may kasamang factory test data, at maaari rin kaming magbigay ng mga third-party na ulat ng inspeksyon kapag hiniling ng customer, na tinitiyak ang buong traceability ng dokumentasyon.

Q4: Maaari bang magkatugma ang earphone antenna sa isang Bluetooth 5.3 module?

A: Ganap na magkatugma. Gumagana ang Flexible Headphone Antenna sa karaniwang 2.4G ISM band at tugma ito sa buong serye ng Bluetooth 5.0/5.1/5.2/5.3 audio modules.

Q5: Anong mga dokumento ang maaaring ibigay para sa pag-export ng produkto?

A: Maaari kaming magbigay ng mga proforma na invoice, mga listahan ng packing, mga ulat ng RoHS at CE, mga lisensya sa negosyo, at iba pang mga dokumento upang matugunan ang mga kinakailangan sa customs clearance sa iba't ibang bansa.
