Spring Antenna

Bilang isang propesyonal na Supplier, nag-aalok ang Qianmu Communication ng customized na high-precision helical spring antenna services. Ginawa mula sa mga premium na materyales.Carbon steel nickel-plated Ginawa sa phosphor bronze, ipinagmamalaki nito ang pambihirang conductivity at corrosion resistance. Kami ay mapagkakatiwalaan. China ManufacturerNag-aalok kami ng isang one-stop na solusyon mula sa prototyping hanggang sa mass production, na malawakang ginagamit sa IoT, mga remote control, at wireless na mga module ng komunikasyon.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang spring antenna (kilala rin bilang helical antenna) ay isang istraktura ng antenna kung saan ang isang metal na conductor ay nasugatan sa hugis spiral spring, gamit ang helical configured metal conductor bilang medium para sa signal transmission. Nagtatampok ito ng 50-ohm impedance na disenyo at binubuo ng tatlong pangunahing bahagi: isang inner copper wire (ginagamit para sa pagpapadala at pagtanggap ng mga signal), isang panlabas na shielding wire (na idinisenyo upang harangan ang panlabas na electromagnetic interference), at isang panlabas na insulating layer (na sumasalungat sa mga epekto ng external capacitance at inductance). Magkasama, ang mga bahaging ito ay bumubuo ng isang saradong sistema na may malakas na pagganap laban sa panghihimasok.

Ang Shenzhen Qianmu Communication Technology Co., Ltd., isang propesyonal na negosyo na dalubhasa sa R&D, pagmamanupaktura, at pagbebenta ng mga antenna ng produkto ng komunikasyon, ay malalim na nakikibahagi sa larangan ng antenna sa loob ng maraming taon at nakatuon sa pagbibigay ng mga pandaigdigang customer ng mga de-kalidad na solusyon sa spring antenna.

Spring Antenna

Teknikal na Pagtutukoy

Ang Qianmu Communication spring antenna ay sumasaklaw sa maraming frequency band mula sa mababa hanggang sa mataas na frequency, na nakakatugon sa mga kinakailangan ng iba't ibang mga sitwasyon ng aplikasyon. Ang pangunahing teknikal na mga parameter ay ang mga sumusunod:

Item ng Parameter	Saklaw ng Pagtutukoy
Saklaw ng Dalas	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz
Makakuha	0.8dBi ~ 3.5 dBi
Impedance	50Omega
VSWR	≤1.5 ~ ≤1.8
Polarisasyon	Vertical Polarization / Circular Polarization
Pattern ng Radiation	Omni-directional
Power Capacity	Max 50W
Operating Temperatura	-40℃ ~ +85℃
Kahusayan ng Antenna	35~ 80% (Depende sa kapaligiran ng pag-install)
materyal	Copper, Gold Plating, Nickel Plating, atbp.

Spring Antenna

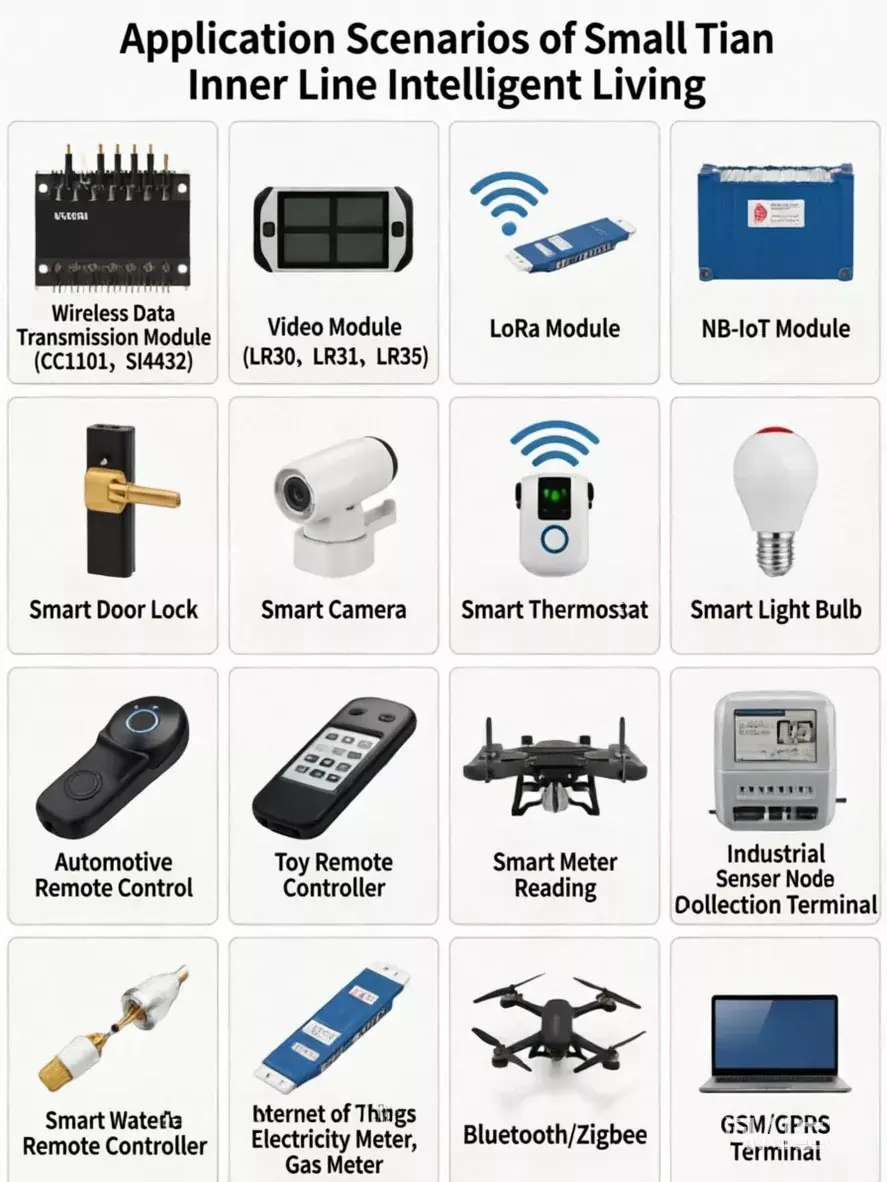

Mga Naaangkop na Device

Ang Qianmu communication spring antenna ay malawakang ginagamit sa mga sumusunod na device at senaryo:

Wireless Data Transmission Module: CC1101, Si4432, at iba pang wireless RF modules

Mga Module ng LoRa: LR30, LR31, LR36, at iba pang mga module ng komunikasyon ng LoRa

NB-IoT Module: NB-IoT wireless communication terminal

Mga Smart Home Device: Mga smart door lock, smart camera, smart thermostat, smart light bulbs, at higit pa

Mga Wireless na Remote Control na Device: Mga remote na susi ng kotse, laruang remote control, pang-industriya na remote control, at higit pa

IoT Terminal: IoT sensor node, data acquisition terminal

Smart Metering: Matalinong metro ng tubig, metro ng kuryente, at metro ng gas

Bluetooth/Zigbee Module: Bluetooth wireless na komunikasyon, Zigbee networking device

Drone Telemetry: Data Link para sa Maliit na Drone

Mga GSM/GPRS Device: GSM modem, remote monitoring system

Spring Antenna

Paghahambing sa mga produktong nakikipagkumpitensya

Item ng Paghahambing	Qianmu Communication Spring Antenna	Antenna ng PCB	Panlabas na Rod Antenna
Makakuha	0.8~3.5 dBi	2~6 dBi	Medyo Mataas
Omni-directional na Pagganap	★★★★★ Mahusay	★★☆ Malakas na Direksyon	★★★★ Mabuti
Sukat	★★★★ Compact	★★★★★ Napakaliit	★★☆ Malaki
Kakayahang Anti-interference	★★★★★ Malakas	★★★ Karaniwan	★★★★ Medyo Malakas
Flexibility ng Pag-install	★★★★★ Lubhang Flexible	★★★ Nakaayos sa PCB Lamang	★★★ Kinakailangan ang Panlabas na Pag-install
Gastos	★★★★ Katamtaman	★★★★★ Mababa	★★☆ Medyo Mataas
Pagbabago ng Disenyo	★★★★ Flexible	★★☆ Kinakailangan ang PCB Remaking	★★★ Ordinaryo

Ang Qianmu Communication spring antenna ay nakakakuha ng pinakamainam na balanse sa omnidirectional coverage, anti-interference na kakayahan, flexibility sa pag-install, at pangkalahatang gastos, na ginagawa itong perpektong built-in na antenna na pagpipilian para sa IoT at wireless na mga device sa komunikasyon.

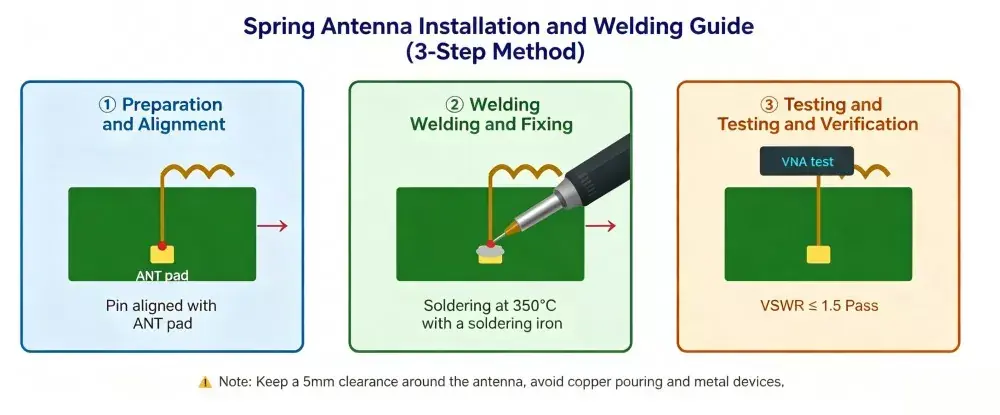

Gabay sa Pag-install

Hakbang 1: Maghanda para sa Welding

Ihanay ang pin (karaniwang isang pin o solder pad) sa dulo ng Spring Antenna sa ANT solder pad na nakalaan sa PCB. Ang solder pad ay dapat na konektado sa RF feed line, tulad ng 50-ohm microstrip line o coplanar waveguide, upang matiyak ang wastong paghahatid ng signal.

Hakbang 2: Welding at Pag-aayos

Ibaluktot ang hugis-kawit na seksyon at ikonekta ito sa ANT pin ng wireless module, pagkatapos ay kumpletuhin nang secure ang proseso ng paghihinang. Inirerekomenda ang reflow soldering dahil katugma ito sa mga karaniwang proseso ng pagpupulong sa ibabaw-mount.

Hakbang 3: Inspeksyon at Pagsubok

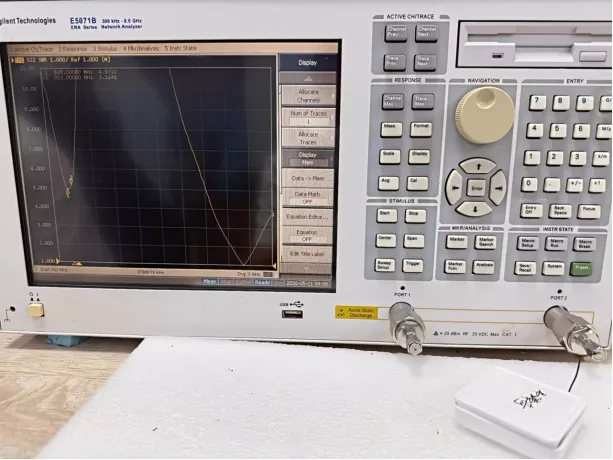

Pagkatapos ng paghihinang, gumamit ng vector network analyzer upang sukatin ang voltage standing wave ratio (VSWR) at i-verify na ang pagganap ng RF ay nakakatugon sa mga kinakailangang detalye.

Spring Antenna

Mga Tala

1. Panatilihin ang clearance zone: Iwasan ang pagruruta ng mga wire at paglalagay ng mga bahaging metal sa loob ng 5mm radius ng antenna; huwag takpan ang baterya o pananggalang na takip sa loob ng 10mm o higit pa sa itaas ng ibaba.

2. 50Ω Transmission Line: Direktang ikonekta ang RF chip sa pamamagitan ng microstrip sa parehong layer o stripline sa panloob na layer; gumamit ng 45° chamfers sa mga sulok upang maiwasan ang biglang pagbabago ng impedance.

3. Lumayo sa Metal: Kapag gumagamit ng spring antenna, ang unang hakbang ay upang matiyak na ang antenna ay nakaiwas sa mga metal na materyales, kabilang ang mga ground plane sa mga circuit board, mga bakas ng mga kable, baterya, screen, metal casing, at higit pa.

4.Consistent Welding Direction: Sa mass production, mahalagang tiyakin na ang direksyon ng welding ng antenna ay tumutugma sa direksyon ng welding na tinukoy ng tagagawa ng antenna sa oras ng pagpili.

5. Pag-tune at Pag-Margining: Kung ang electromagnetic na kapaligiran ng buong plastic-cased device ay kumplikado, ang isang π-network ay maaaring ireserba sa dulo ng RF, at ang resonant frequency ay maaaring maayos na ibagay gamit ang isang adjustable capacitor mula 3 pF hanggang 6.8 pF.

Paano Pumili ng Spring Antenna?

Mga Hakbang sa Pagpili	Mga Pangunahing Punto	Mga Detalye
1. Kumpirmahin ang Operating Frequency	Pumili ng antenna ayon sa protocol ng komunikasyon at frequency band	Mga karaniwang frequency band: • 315 MHz: Mga tradisyunal na remote control device • 433 MHz: LoRa, smart meter, industrial remotes • 470/490 MHz: Industrial IoT equipment • 868/915 MHz: ISM band para sa Europe at North America • 2.4 GHz: Wi-Fi, Bluetooth, Zigbee • GSM na module ng komunikasyon
2. Suriin ang Kinakailangang Makakuha	Match gain sa transmission distance	•Short distance (<100m): 0.8~2 dBi • Katamtamang distansya (100-500m): 2~3 dBi • Long distance (>500m): Higit sa 3 dBi
3. Suriin ang Installation Space	Itugma ang laki at istraktura sa PCB	1. Sukatin ang panloob na espasyo ng kagamitan upang piliin ang tamang haba at diameter. 2. Ang mga bent-type na antenna ay magagamit para sa pag-mount sa gilid ng PCB sa mga espasyong may limitadong silid.
4. Suriin ang Kapaligiran ng Aplikasyon	Anti-interference at anti-corrosion na proteksyon	1. Kagamitang may metal shielding: Inirerekomenda ang Circular polarization antenna. 2. Humid/outdoor na kapaligiran: Silver/gold plating para sa anti-oxidation.
5. Pumili ng Maaasahang Supplier	One-stop na customized na serbisyo sa pagmamanupaktura	Ang Qianmu Communication ay isang propesyonal na pabrika at supplier ng antenna, na sumusuporta sa OEM at ODM, na nagbibigay ng buong serbisyo kabilang ang disenyo ng antenna, sampling at mass production.

FAQ

Q1: Alin ang mas mahusay, isang spring antenna o isang PCB antenna?

A: Ang pagpili ay depende sa mga partikular na kinakailangan sa aplikasyon. Ang mga solusyon sa Spring Antenna ay angkop para sa mga application na nangangailangan ng long-distance transmission (>100 metro), omnidirectional coverage, at flexible na mga direksyon sa pag-install, habang ang mga PCB antenna ay mas angkop para sa mga compact na device na may mahigpit na sukat at limitasyon sa gastos. Nagbibigay ang Qianmu Communication ng parehong mga solusyon at nag-aalok ng mga propesyonal na rekomendasyon batay sa iba't ibang pangangailangan ng proyekto.

Q2: Ang mas mataas ba ay palaging nangangahulugan ng mas mahusay na pagganap ng antenna?

A: Hindi naman. Ang mas mataas na kita ay kadalasang nagpapabuti sa konsentrasyon ng signal ngunit maaaring mabawasan ang saklaw sa ilang partikular na direksyon. Ang pinakamainam na pagpili ay dapat isaalang-alang ang distansya ng paghahatid, mga kinakailangan sa saklaw, at kapaligiran ng aplikasyon. Ang Qianmu Communication ay nagbibigay ng mga produkto na may iba't ibang mga opsyon sa pagkuha mula 0.8 hanggang 3.5 dBi.

Q3: Maaari bang ipasadya ang antenna?

A: Oo. Nagbibigay ang Qianmu Communication ng mga serbisyo sa pagpapasadya ng OEM/ODM, kabilang ang pagsasaayos ng dalas, pagbabago ng laki, pagpili ng materyal, at pagpapasadya ng anggulo ng baluktot upang matugunan ang iba't ibang mga kinakailangan sa aplikasyon.

Q4: Ano ang saklaw ng operating temperature?

A: Ang mga produkto ng Qianmu Communication ay mapagkakatiwalaan na gumagana mula -40 ℃ hanggang +85 ℃, na nakakatugon sa mga kinakailangan ng karamihan sa mga pang-industriya at mga aplikasyon ng consumer.

Q5: Kailangan ba ang pagtutugma ng impedance?

A: Oo. Ang karaniwang impedance ay 50Ω, at ang mga praktikal na aplikasyon ay maaaring mangailangan ng pagtutugma ng mga bahagi sa pagitan ng antenna at RF transmitter port upang makamit ang pinakamainam na pagganap. Nagbibigay ang Qianmu Communication ng teknikal na suporta para sa pagtutugma at pag-debug ng antenna.

Q6: Ano ang minimum order quantity (MOQ)?

A: Sinusuportahan ng Qianmu Communication ang mga flexible na dami ng order, mula sa mga prototype na sample at maliliit na batch hanggang sa malakihang produksyon. Para sa mga detalyadong kinakailangan ng MOQ, mangyaring makipag-ugnayan sa aming koponan sa pagbebenta.
