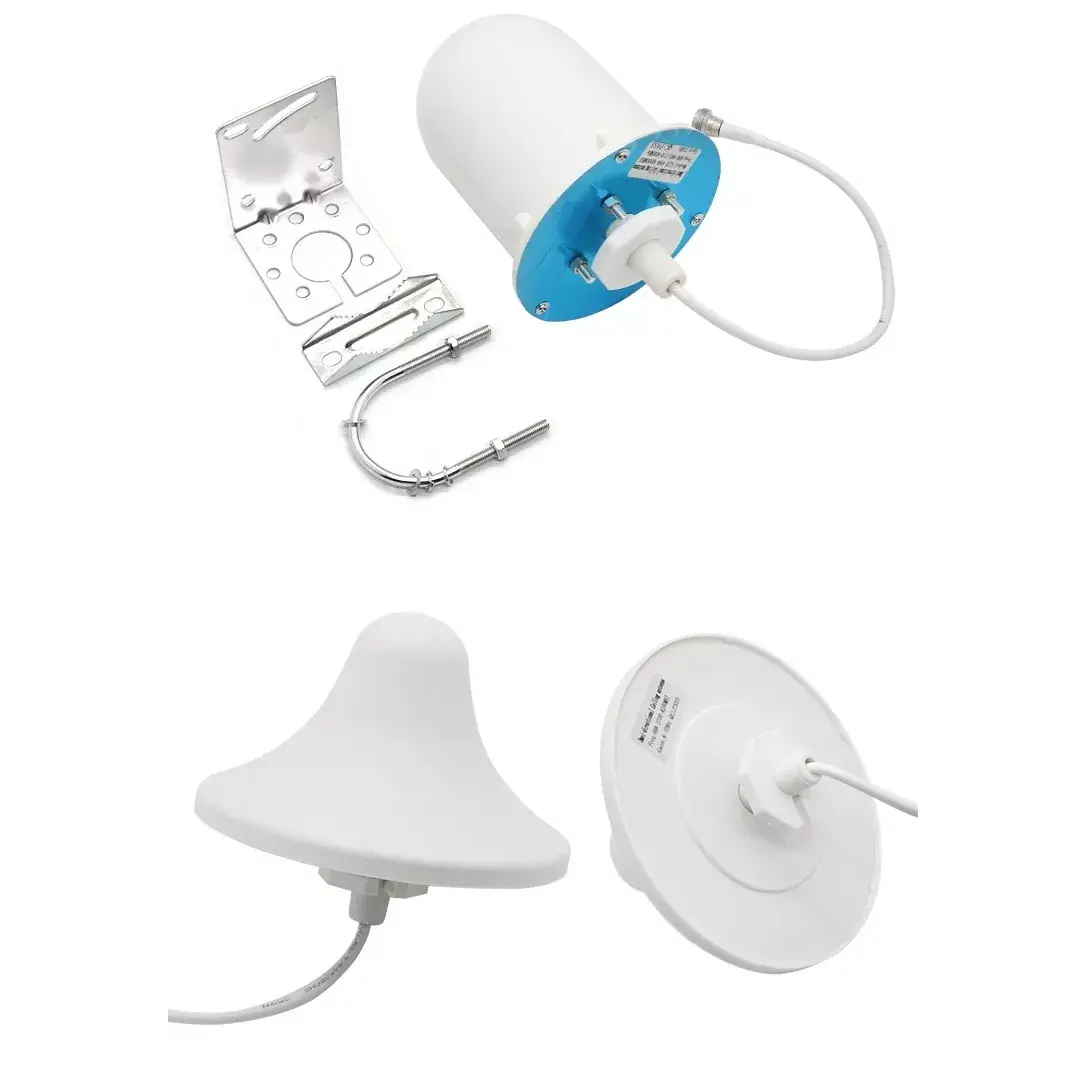

Ceiling Mount Antenna

Ang Ceiling Mount Antenna ay mga indoor ceiling-mounted omnidirectional radio frequency antenna. Ang self-developed na ceiling-mounted antenna ng Qianmu Communication ay nagtatampok ng pinagsama-samang circular ceiling na disenyo, na may katumpakan na mga pure copper oscillator at napakahiwalay na mga reflector backplate sa loob, at ito ay isang passive wideband communication antenna. Ang produkto ay maaaring direktang i-embed sa kisame upang makamit ang 360° pare-parehong signal radiation, na isinasaalang-alang ang parehong aesthetics sa pag-install at buong kakayahan sa saklaw, at malawak na tugma sa panloob na WiFi, Bluetooth, 4G signal amplification at mga sistema ng networking ng buong bahay. Ang Qianmu communication ceiling-mounted antenna, na may purong tansong oscillator + flame-retardant na proseso ng pabahay ng ABS, ay ganap na tugma sa iba't ibang mga komersyal na panloob na proyekto ng networking tulad ng mga hotel, gusali ng opisina, shopping mall, pabrika, atbp.

Prinsipyo ng paggawa

Ang thousand-mesh communication ceiling-mounted antenna ay nakakamit ng matatag na signal transmission at reception sa pamamagitan ng dual mechanism ng coaxial feed oscillator radiation at bottom reflection aggregation. Ang panloob na istraktura ay nahahati sa apat na layer: feed connector, radiation oscillator, isolation reflector, at protective housing. Ang bawat parameter ng pagganap ay sinusukat sa anechoic chamber, walang mga maling parameter na minarkahan:

1. Wideband oscillator resonance principle: Gamit ang annular omnidirectional copper oscillators, na sumasaklaw sa dual WiFi standard frequency bands na 2400-2500 MHZ at 5150-5850 MHZ, ang sinusukat na frequency band standing wave ay pangkalahatang ≤1.4, kung saan hindi magkakaroon ng full frequency band na 5 ang frequency band, at hindi magkakaroon ng resonance blind zone sa buong frequency band, at hindi magkakaroon ng resonance blind zone ang frequency band sa buong frequency band, at hindi magkakaroon ng resonance blind zone sa frequency band na 5. matatagpuan sa ilang lugar.

2. Bottom reflection wave concentration: Ang metal reflection backplate ay idinaragdag sa ilalim ng antenna upang kontrahin ang pagkawala ng signal na dulot ng ceiling metal keel at ceiling aluminum panel pataas. Ang sinusukat na vertical downward signal attenuation ay nababawasan ng 70%, 90% ng wireless na enerhiya ay nagliliwanag sa panloob na espasyo, at ang distansya ng saklaw ay nadagdagan ng 30% sa parehong kapangyarihan.

3. 360° unipormeng radiation mechanism: Symmetrical layout ng circular oscillators, horizontal radiation fluctuation ≤1.2dB, walang coverage imbalance problem ng malakas na signal sa isang side at walang network sa kabilang side, sinusukat ang signal strength difference sa loob ng 10-meter radius na hindi hihigit sa 5dBm.

4. Isolation anti-interference structure design: Ang karagdagang absorbing cotton layer ay idinagdag sa loob ng housing upang ihiwalay ang electromagnetic noise na nabuo ng mga switch at wire sa computer room sa itaas ng kisame. Sa mga siksik na sitwasyon sa networking ng AP, ang co-frequency interference ay nababawasan ng 40%, at ang bilis ng network ng maraming user na konektado nang sabay-sabay ay hindi bumababa nang malaki.

5. Malawak na istraktura ng materyal na katatagan ng temperatura: Flame-retardant ABS housing + all-copper oscillator, nasubok para sa 72 oras ng mataas at mababang temperatura na pag-iipon mula -30 °C hanggang +65 °C, oscillator walang oksihenasyon, frequency deviation error ≤±3MHz, ang pagganap ay hindi bumababa sa pang-matagalang mataas na temperatura na kapaligiran ng saradong kisame.

Tugma sa mga sumusuportang kagamitan

Ang ceiling-mounted antenna na ito ay tugma sa karamihan ng mga panloob na wireless na device sa komunikasyon sa merkado. Ang mga pagbabago sa engineering ay hindi nangangailangan ng mga karagdagang accessory ng adapter at maaaring direktang konektado para magamit:

1. Mga komersyal na wireless na device: Enterprise dual-band wireless AP, high-power WiFi router, hotel AC wireless controller, ceiling-mounted wireless router

2. Kagamitan sa pagpapahusay ng signal: 2.4G/5G signal amplifier, 4G/5G indoor micro base station, signal repeater ng mobile phone, Bluetooth amplification gateway

3. Iot networking equipment: Bluetooth gateway, LoRa indoor collection base station, industrial 2.4G sensor gateway, campus iot central control host

4. Mahinang kasalukuyang mga accessory sa engineering: radio frequency power divider, coupler, indoor feeder, mahinang kasalukuyang box na module ng pagpapalawak ng network

Kumpletuhin ang pag-install at gabay sa paggamit

(1) Mga pangunahing punto para sa pagpaplano bago ang pag-install

1. Pagpaplano ng lokasyon: Sa mga bukas na silid, ang bawat antena na naka-mount sa kisame ay may epektibong saklaw na radius na 8-12 metro. Sa mga silid ng hotel na may maraming partisyon, isang antenna ang inilalagay bawat 6-8 metro.

2. Pag-iwas sa kisame: I-install upang maiwasan ang mga metal na tubo, malalakas na kable ng kuryente, at switchgear sa loob ng kisame upang mabawasan ang electromagnetic interference;

3. Mga kinakailangan sa mga kable: Gumamit ng 50Ω karaniwang RF feeder, na ang bawat haba ng feeder ay kinokontrol sa loob ng 15 metro upang maiwasan ang labis na pagkawala ng signal.

(2) Hakbang-hakbang na proseso para sa pag-install ng kisame

1. Pagbabarena: Gumawa ng 30mm diameter na pabilog na butas sa gypsum board/aluminum ceiling sa pamamagitan ng radio frequency feeder;

2. Wiring: Ikonekta ang isang dulo ng feeder sa SMA interface sa likod ng ceiling-mount antenna at higpitan ito para maiwasan ang pagluwag;

3. Pag-aayos: Itulak ang pangunahing katawan ng antenna mula sa ibaba ng kisame papunta sa butas, gamit ang back snap sa tuktok ng panel ng kisame, awtomatikong nagla-lock at nag-aayos;

4. Rear-end docking: Ikonekta ang kabilang dulo ng feeder sa wireless AP, signal amplifier RF port, at power sa device;

5. Aktwal na pagsukat at pagtanggap: Gumamit ng signal tester upang subukan ang lakas ng signal ng saklaw na lugar. Ang hanay ng -40 hanggang -70 DBM ay itinuturing na kwalipikadong saklaw.

(3) Mga tala pagkatapos ng pagpapanatili

1. Suriin tuwing anim na buwan para sa mga maluwag na antenna clip at oxidized feeder joints;

2. Sa mamasa-masa na mga basement at Mga Setting ng kusina, alisin at linisin ang casing para sa pag-alis ng alikabok bawat taon upang maiwasan ang pag-iipon ng alikabok na makakaapekto sa kahusayan ng radiation;

3. Huwag isalansan ang mga metal sheet o wire sa itaas ng antenna, na makabuluhang bawasan ang saklaw ng saklaw ng wireless.

FAQ Mga Madalas Itanong

Q1: Anong mga device ang compatible nitong ceiling-mounted antenna?

A1: Ang Qianmu communication ceiling-mounted antenna ay compatible sa karamihan ng 50Ω RF interface device gaya ng dual-band wireless aps, high-power WiFi signal amplifier, 4G indoor micro base station, atbp. Maaari itong direktang itugma para sa komersyal na wireless coverage na mga proyekto sa mga hotel at gusali ng opisina.

Q2: Kailangan mo ba ng mga propesyonal na tool para sa pag-install ng Ceiling Mount Antenna? Maaari bang gawin ng isang solong tao ang trabaho?

A2: Walang mga kumplikadong tool ang kailangan. Tanging isang maliit na electric drill ang kailangan upang makagawa ng mga butas, at ang snap-fit ​​na istraktura ay naayos. Maaaring kumpletuhin ng isang tao ang pag-install ng isang ceiling-mount antenna sa loob ng 5 minuto. Ang produkto ay may kasamang manu-manong pag-install, at kahit na ang mga manggagawa sa konstruksiyon na walang paunang karanasan ay mauunawaan ang mga hakbang sa pagpapatakbo.

Q3: Maaari bang ipasadya ang interface ng antenna, shell LOGO at packaging?

A3: Ganap na nako-customize. Bilang ang source Factory, maaari naming palitan ang lahat ng uri ng RF interface ng SMA/N/BNC kung kinakailangan, suportahan ang silk-screen printing ng customer brand LOGO sa shell, custom neutral export packaging, color box packaging, at ang minimum na dami ng order para sa OEM/ODM custom na mga order ay maaaring pag-usapan.

Q4: Paano namin makokumpirma ang aktwal na distansya ng coverage ng ceiling-mount antenna? Maaari ba naming ibigay ang nasusukat na data?

A4: Oo. Ang bawat batch ng mga ceiling antenna ay may kasamang radio frequency anechoic chamber test report, kasama ang on-site coverage test video at data ng lakas ng signal para sa iba't ibang domestic na hotel at mga gusali ng opisina. Ang lahat ng mga parameter ay totoo at nabe-verify, at ang mga customer ay maaaring magpadala ng mga sample pabalik para sa self-testing at paghahambing.
