NB-IoT Antenna

Mayroong tatlong pangunahing uri ng mga IoT antenna na available sa merkado: mga built-in na patch antenna, suction cup na mga antenna na naka-mount sa sasakyan, at mga external na hindi tinatablan ng tubig na antenna na naka-screw.

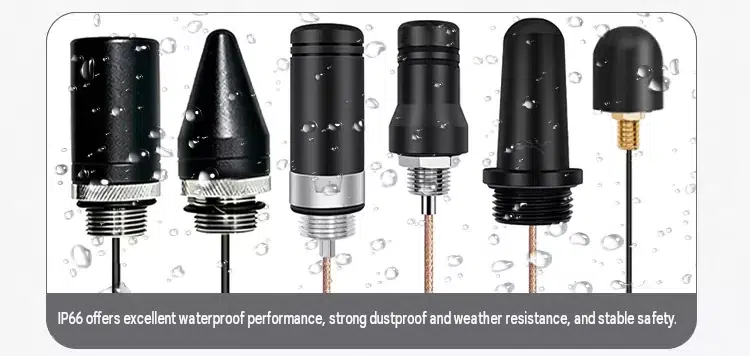

Ang NB-IoT antenna na ipinapakita sa artikulong ito ay kabilang sa kategorya ng outdoor waterproof antenna na naka-screw. Espesyal itong idinisenyo para sa mga pang-industriyang electrical control cabinet, outdoor integrated equipment box, at mga municipal IoT terminal.

Ang cabinet external NB antenna ng Qianmu Communication ay sumusuporta sa full-band NB-IoT mula 700MHz hanggang 960MHz at tugma ito sa mga narrowband network ng tatlong pangunahing operator: China Mobile, China Unicom, at China Telecom. Available ito sa dalawang karaniwang laki ng turnilyo, M12 at M16, na tumutugma sa mga pamantayan ng butas sa pag-install ng karamihan sa mga domestic at imported na pang-industriyang cabinet.

Ano ang panlabas na antenna para sa mga cabinet ng NB-IoT

Ang NB-IoT cabinet external antenna ay isang screw-mounted waterproof RF antenna na idinisenyo para sa pang-industriyang IoT equipment. Naka-install ito sa labas sa mga cabinet ng kagamitan upang magbigay ng matatag na wireless signal transmission para sa mga terminal ng NB-IoT sa panlabas at pang-industriyang kapaligiran.

Prinsipyo sa Paggawa

Maraming mga customer ang nagkakamali na naniniwala na ang isang antenna ay isang metal oscillator lamang at na ang waterproof housing ay walang epekto sa pagganap ng signal. Sa katunayan, ang structural design ng NB-IoT cabinet external antenna ay direktang nakakaapekto sa katatagan ng long-distance na panlabas na komunikasyon. Ang gumaganang pagganap ay maaaring masuri at ma-verify sa pamamagitan ng vector network analyzers at shielded anechoic chambers.

1. Low-Frequency Oscillator Resonant Structure

Gumagana ang NB-IoT sa 700–960MHz low-frequency communication band, na may mas mahabang wavelength at mas mataas na mga kinakailangan para sa haba ng oscillator at ground matching. Gumagamit ang antenna ng mga naka-segment na elemento ng copper radiating sa loob, na tumpak na tumutugma sa narrowband na low-frequency na resonance at pag-iwas sa resonance offset at standing wave increase na makikita sa mga ordinaryong maiikling antenna.

2. Istraktura ng Radiation na Nakahiwalay sa Gabinete

Ang antenna ay naka-install sa labas ng cabinet. Ang metal screw ay ginagamit para sa pag-aayos at ground coupling, habang ang oscillator ay nagpapanatili ng isang ligtas na distansya ng paghihiwalay mula sa cabinet sheet metal. Iniiwasan nito ang RF signal shielding at pagsipsip na dulot ng metal enclosure.

Para sa parehong detalye, ang built-in na antenna na naka-install sa loob ng metal cabinet ay maaaring makaranas ng 6–9dB attenuation, habang ang external na NB-IoT antenna ay may kabuuang attenuation na 1–2dB lang.

3. Multi-Layer Sealed Waterproof Structure

Ang antenna ay gumagamit ng rear waterproof silicone gasket, sinulid na waterproof rubber ring, at injection-molded lead-out wire structure upang magbigay ng tatlong layer ng proteksyon. Ang tubig-ulan at condensation ay hindi makapasok sa cabinet kasama ng cable. Ang 50Ω coaxial cable ay nagpapanatili ng matatag na RF signal transmission at pinipigilan ang impedance drift na dulot ng mga pagbabago sa temperatura sa labas.

4. Istraktura ng Pagpigil sa Ingay

Ang antenna base ay nagdaragdag ng ground coupling ring upang i-filter ang electromagnetic na ingay na nabuo ng mga power supply, PLC, at relay sa loob ng cabinet, bawasan ang mga antas ng ingay, at pahusayin ang rate ng tagumpay ng IoT terminal base station access.

Katugmang Kagamitan

Ang NB-IoT antenna ay idinisenyo para sa mga terminal ng IoT na nangangailangan ng proteksyon ng metal cabinet at pangmatagalang operasyon sa labas. Ito ay angkop para sa mga kagamitang sibilyan, komersyal, at pang-industriya:

1. Smart Remote Transmission Water Meter Cabinets

Mga kagamitan sa tubig at gas ng munisipyo, mga kahon ng pagkolekta ng gas, pagsubaybay sa presyon ng pipeline at control cabinet, at online na kagamitan sa pagsubaybay sa kalidad ng tubig.

2. Smart Power at Industrial Control Equipment

Mga cabinet sa pagkolekta ng kuryente sa labas, mga terminal ng pagsubaybay sa pamamahagi ng mababang boltahe, mga pinagsamang control cabinet na imbakan ng enerhiya ng photovoltaic, at mga concentrator ng metro ng kuryente.

3. Smart City Security Equipment

Mga kahon ng pagmamanman ng alikabok sa kalsada, mga istasyon ng pagsubaybay sa kapaligiran at lagay ng panahon, mga cabinet ng control barrier ng paradahan, at mga smart controller sa labas ng street lamp.

4. Mga Industrial Automation Terminal

Factory workshop data acquisition control box, warehouse logistics positioning terminals, at equipment fault wireless alarm cabinet.

5. Agricultural IoT Equipment

Field soil monitoring cabinet, aquaculture water quality control cabinet, at greenhouse environment integrated monitoring equipment.

Detalyadong talahanayan ng mga teknikal na parameter

Karaniwang Seksyon ng FAQ

T1: Maaari bang baguhin ang haba ng cable at connector ng panlabas na NB-IoT antenna?

A: Oo. Sinusuportahan ng mga karaniwang modelo ang mga haba ng coaxial cable mula 1.5m hanggang 10m. Ang mga konektor tulad ng SMA, IPEX, at N ay maaaring palitan ayon sa mga kinakailangan. Sinusuportahan din ng mga maramihang order ang mga custom na kulay ng shell at LOGO silk-screen printing.

Q2: Ang panlabas na NB antenna ba ay tugma sa China Mobile, China Unicom, at China Telecom NB card nang sabay?

A: Oo. Sinasaklaw ng antenna ang buong 700–960MHz NB-IoT frequency band at tugma ito sa mga NB network ng tatlong pangunahing operator. Hindi na kailangang bumili ng hiwalay na bersyon para sa iba't ibang frequency band.

T3: Maaapektuhan ba ng wire bending ang signal ng antenna kapag limitado ang interior space ng cabinet?

A: Ang cable ay maaaring malumanay na baluktot na may malaking baluktot na radius, ngunit dapat na iwasan ang 90-degree na baluktot at paulit-ulit na pagtiklop. Sa panahon ng pag-install, panatilihing tuwid ang cable hangga't maaari at malayo sa mga pinagmumulan ng interference gaya ng mga power supply at frequency converter upang maiwasan ang makabuluhang pagpapahina ng signal.

T4: Ang metal nut ba ng antenna ay madaling kalawangin sa panahon ng pangmatagalang paggamit sa coastal salt spray environment?

A: Hindi. Ang antenna locking nut ay gawa sa passivated anti-rust aluminum alloy at nakapasa sa 48-hour salt spray test. Hindi ito madaling kalawangin o jamming sa pangmatagalang paggamit sa labas sa mga lugar sa baybayin. Para sa mga lubhang kinakaing unti-unti, maaaring konsultahin ang mga inhinyero para sa mga na-customize na solusyon sa anti-corrosion.
