Panel Antenna

Ano ang isang directional flat panel antenna

Ang aming 14DBI wall-mounted directional flat-panel antenna ay isang high-gain narrow-beam directional radiation antenna, partikular na idinisenyo para sa indoor long-distance na WiFi networking, outdoor base station signal reception, at wireless signal amplification engineering. Ang mga maginoo na omnidirectional antenna signal ay ipinamamahagi sa 360° at ang distansya ng transmission ay limitado; Ang mga directional antenna ay umaasa sa kanilang mga back reflector upang mangalap ng mga signal ng frequency ng radyo at mag-concentrate ng enerhiya ng frequency ng radyo sa isang direksyon, na makabuluhang nagpapahusay sa mga kakayahan sa paghahatid ng malayuan. Nagtatampok ang aming mass-produced indoor at outdoor dual-purpose antenna ng integrated sealed plastic housing, hindi tinatablan ng tubig at dustproof, sumusuporta sa wall mounting, compatible sa GSM, 4G, 5G, WiFi dual-band, 433 Internet of Things low-frequency multi-band, ay standard na may RG58 low-loss feeder, at may dalawang pangkaraniwang RF na pangkonektor, ito ay isang pangkaraniwang RF na panlalaki at pang-malaki na RF. solusyon na may pinakamataas na saklaw sa engineering ng komunikasyon at mga proyekto ng iot.

Paano Gumagana ang Antenna

Maraming mga customer ang nagkakamali na ipinapalagay na ang disenyo ng flat panel ay para lamang sa hitsura. Gayunpaman, nakakamit ng directional flat panel antenna ang nakatutok na paghahatid at pagtanggap ng signal sa pamamagitan ng panloob na multi-layer na istraktura nito. Ang prinsipyo ng pagtatrabaho ay maaaring ma-verify sa pamamagitan ng propesyonal na kagamitan sa pagsubok, kabilang ang mga vector network analyzer, RF anechoic chamber, at electromagnetic simulation analysis.

1. Oscillator Radiation at Metal Reflector Beam-Focusing Prinsipyo

Ang panloob na array oscillator ay responsable para sa pagpapadala at pagtanggap ng mga RF signal. Ang metal reflector na nakaposisyon sa likod ng oscillator ay sumasalamin sa mga signal na nag-radiated pabalik at patagilid patungo sa harap na direksyon, na nagpapaliit sa lapad ng beam at nagpapabuti ng konsentrasyon ng signal. Ang istrukturang ito ay nagbibigay-daan sa antenna na makamit ang isang mataas na pakinabang na pagganap ng hanggang sa 14dBi.

Sinusukat na paghahambing: Ang karaniwang 3dBi omnidirectional antenna ay karaniwang nagbibigay ng transmission distance na humigit-kumulang 300 metro sa isang bukas na kapaligiran, habang ang 14dBi directional antenna ay maaaring makamit ang isang matatag na transmission distance na higit sa 1,200 metro sa ilalim ng parehong mga kundisyon.

2. Multi-Band Resonant Matching Structure

Ang panloob na oscillator ay gumagamit ng isang multi-slot array na disenyo upang makamit ang malawak na frequency compatibility. Sinusuportahan nito ang maraming wireless frequency band, kabilang ang 700–960MHz cellular network, 2.4GHz/5.8GHz WiFi, at 433MHz IoT application. Maaaring suportahan ng isang antenna ang iba't ibang wireless na device nang walang madalas na pagpapalit, na tumutulong na mabawasan ang mga gastos sa imbentaryo at pasimplehin ang pamamahala sa engineering.

3. Low-Loss Signal Transmission na may RG58 Feeder Cable

Gumagamit ang antenna ng RG58 coaxial feeder cable na may double-layer shielding structure upang mabawasan ang pagkawala ng signal sa panahon ng transmission. Kahit na may pinahabang distansya sa pag-install ng cable, nananatiling matatag ang standing wave ratio, na pumipigil sa makabuluhang pagpapahina ng signal na dulot ng long-distance na mga kable.

4. Anti-Interference Outdoor Protection Design

Ang enclosure ay gawa sa flame-retardant na materyal na ABS at nagtatampok ng selyadong istraktura upang protektahan ang mga panloob na bahagi mula sa panlabas na ulan, alikabok, at pang-industriyang electromagnetic interference. Pinipigilan ng disenyo na ito ang oksihenasyon ng oscillator at pag-anod ng pagganap ng signal sa pangmatagalang operasyon sa labas.

FAQ

T1: Maaari bang palitan ang haba ng feed at RF connector ng isang directional flat-panel antenna?

A: Ang pagpapasadya ay suportado. Maaaring i-customize ang mga karaniwang antenna feeder sa anumang haba mula 1 metro hanggang 15 metro. Ang mga konektor ng SMA na lalaki at babae, N ulo, BNC ay maaaring palitan kung kinakailangan. Para sa malalaking order, maaaring i-silk-screen ang LOGO sa shell para sa pagpapasadya.

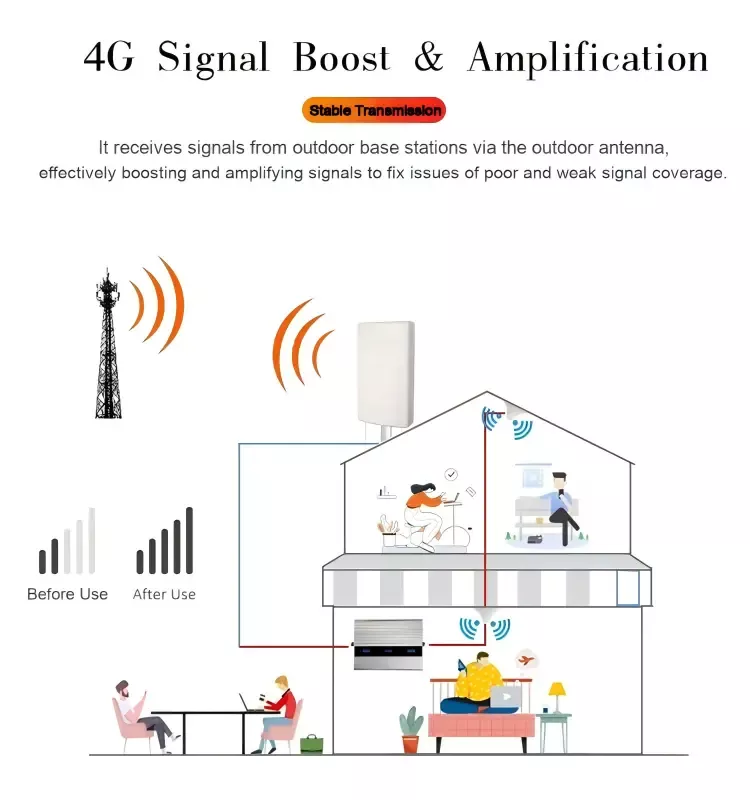

T2: Maaari bang gamitin ang flat-panel antenna na ito bilang parehong 4G signal amplifier at WiFi bridge?

A: Sakto. Sinasaklaw ng aming antenna ang maraming banda na GSM/4G/5G/2.4G/5.8G, at tugma ito sa mga signal Repeater, wireless Bridges, at 433 iot data transmission device. Ang isang hanay ng antenna ay tugma sa maraming mga kagamitan sa engineering.

T3: Makakaapekto ba ang mga metal na pader at istrukturang bakal sa mga signal ng antenna?

A: Ang mga metal sheet ay maaaring sumasalamin at maprotektahan ang mga signal ng frequency ng radyo. Kapag nag-i-install, dapat iwasan ng front radiation surface ng antenna ang malalaking lugar ng metal shielding. Kung imposibleng maiwasan ito, maaaring magdagdag ng karagdagang antenna upang makatanggap ng mga signal sa iba't ibang punto, at maaaring magbigay ang mga inhinyero ng plano sa pagsasaayos ng punto.

T4: Paano solusyunan ang problema na ang feeder joint ay madaling mapasok ng tubig at short circuit kapag ginamit sa labas ng mahabang panahon sa panahon ng tag-ulan?

A: Pagkatapos ng pag-install, balutin ang waterproof na electrical tape sa paligid ng metal joint position. Ang outdoor pole-mounted antenna ay maaari ding i-customize gamit ang isang upgraded waterproof joint upang ganap na maiwasan ang pagguho ng tubig-ulan sa joint.
