Metal Stamp Antenna

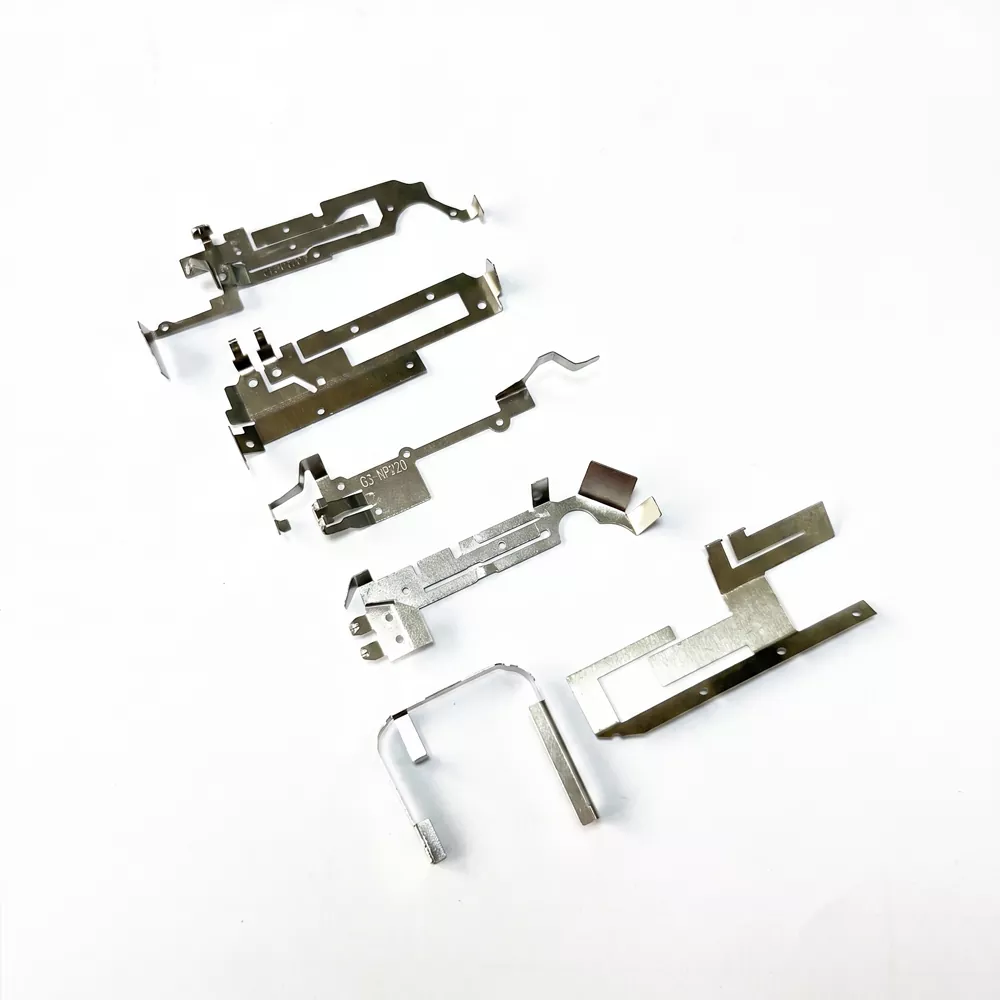

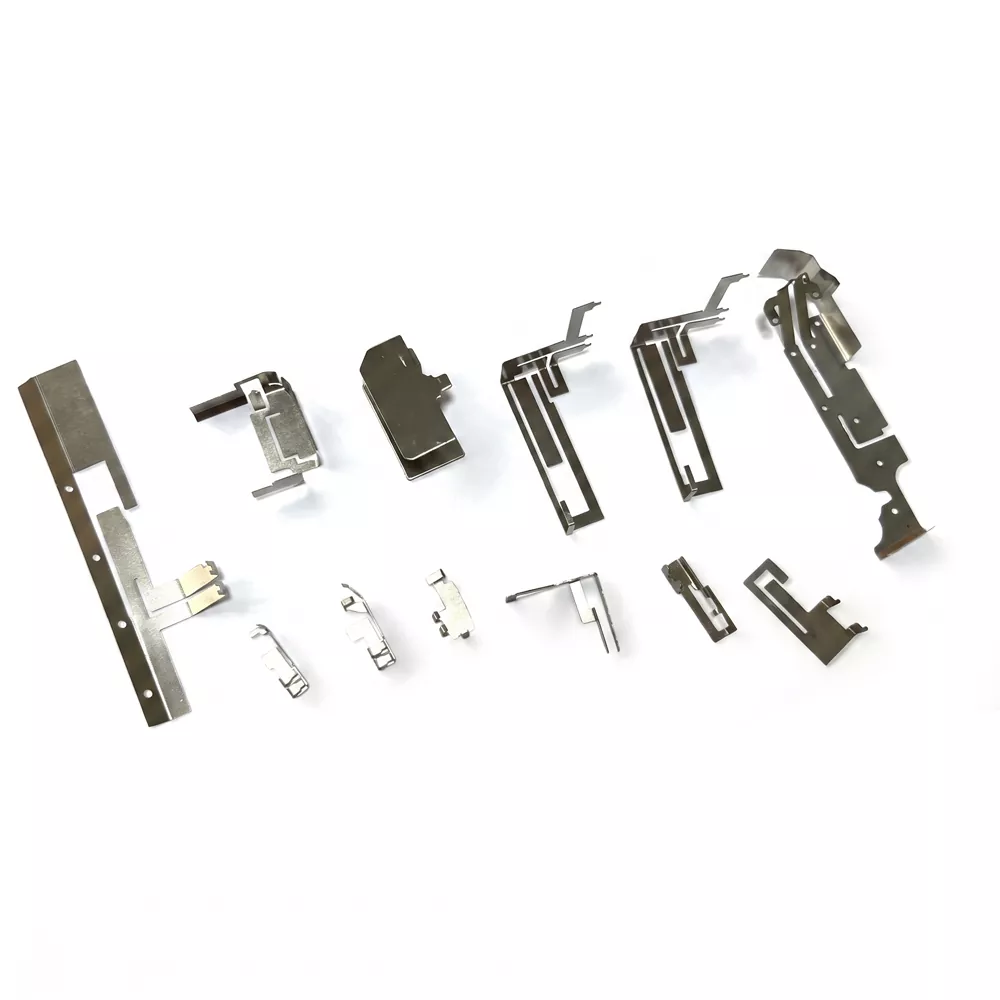

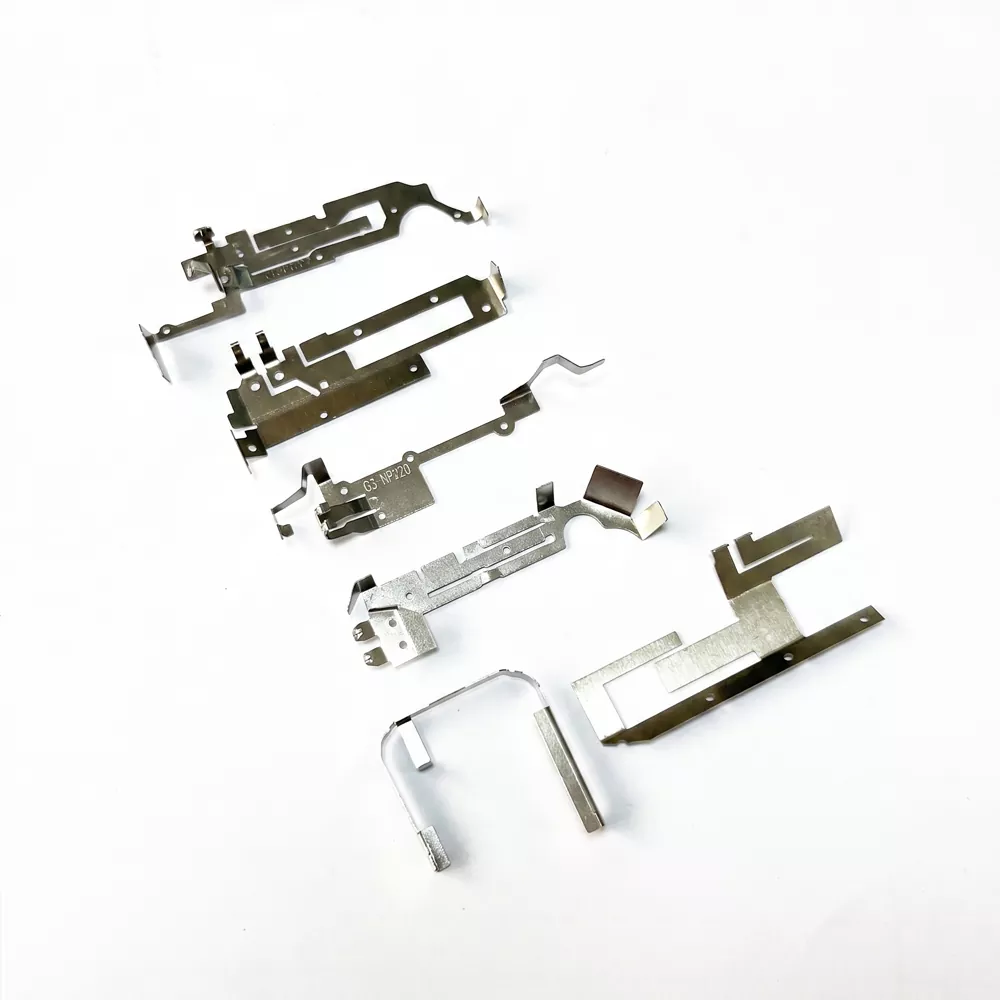

Ang Metal Stamp Antenna ay isang RF component na ginawa mula sa ultra-thin stainless steel (gaya ng SUS301 o SUS304) o copper alloy gamit ang precision stamping process. Karaniwang mas mababa sa 1 mm ang kapal, ito ay idinisenyo upang umayon nang malapit sa mga hubog o hindi regular na ibabaw ng aparato, na ginagawa itong angkop para sa mga compact na elektronikong produkto.

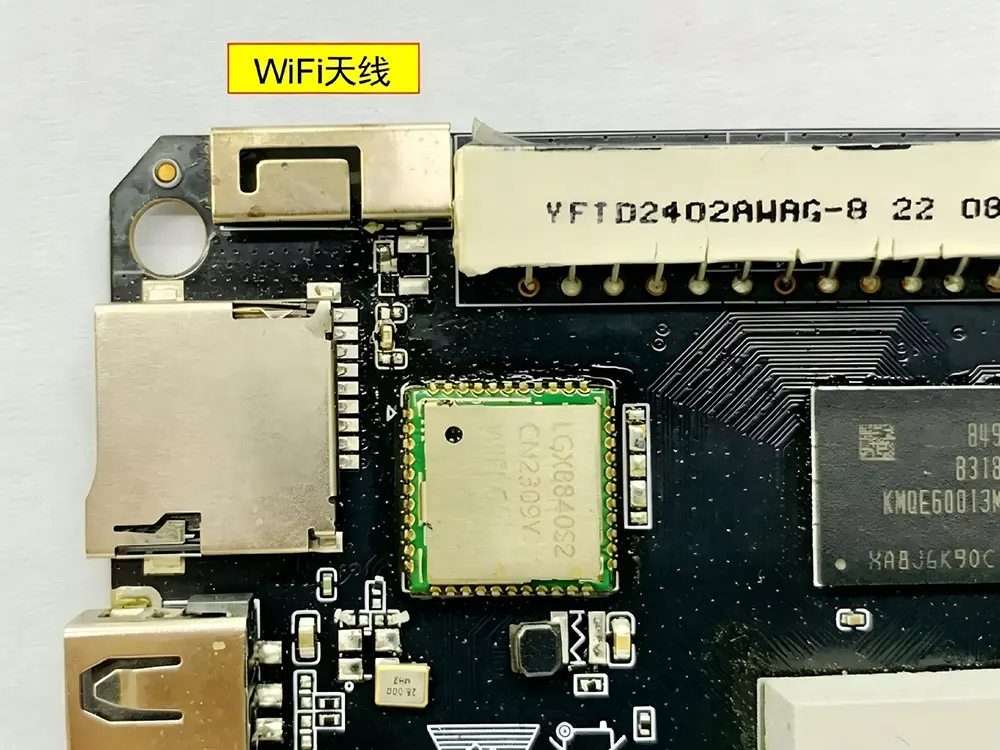

Gumagana ang antenna na ito sa pamamagitan ng electromagnetic resonance na nabuo ng maingat nitong idinisenyong metal geometry. Sa panahon ng pag-install, ang mga contact point sa ibaba ay pinindot sa mga terminal ng PCB antenna, na bumubuo ng maaasahang koneksyon sa kuryente nang walang paghihinang. Tinitiyak ng spring contact structure ang matatag na paghahatid ng signal habang sumisipsip ng mekanikal na stress sa pamamagitan ng elastic deformation, na sumusuporta sa pangmatagalang tibay sa ilalim ng paulit-ulit na pagpupulong at mga kondisyon ng vibration.

Mga Pangunahing Teknikal na Pagtutukoy

Ang Metal Stamp Antenna ay idinisenyo para sa mga compact na RF application na may kontroladong impedance at stable na mechanical contact performance.

Standardized Test Kundisyon

Upang matiyak ang pagkakapare-pareho ng data, ang lahat ng RF at mekanikal na parameter ay sinusukat sa ilalim ng mga sumusunod na pamantayang kondisyon:

Impedance at VSWR Pagsukat

Sinubok gamit ang isang naka-calibrate na Vector Network Analyzer (VNA) na may 50Ω reference system.

Kapaligiran sa Pagganap ng RF

Isinasagawa ang mga pagsukat sa isang free-space o semi-anechoic na kapaligiran na may karaniwang reference na ground plane.

Mechanical Contact Test

Ang antena ay naka-mount sa isang karaniwang layout ng PCB pad na may tinukoy na taas ng contact at kinokontrol na puwersa ng pagpindot.

Kundisyon ng Pagsukat ng Dalas

Sinuri ang dalas ng center pagkatapos ng pag-install sa isang kinatawan na enclosure ng device upang i-account ang mga epekto ng detuning.

Kondisyon ng Pagsusuri sa Temperatura

Ang thermal cycling ay isinasagawa mula -40 ℃ hanggang +85 ℃ sa ilalim ng patuloy na pagsubaybay sa kuryente.

Mga Naaangkop na Device at Mga Sitwasyon ng Application

Pangunahing Punto ng Pagbebenta: Bakit Pumili ng Hardware Spring Antenna?

Space-Efficient na Disenyo

Ang mababang-profile na istraktura nito ay maaaring umayon sa mga hubog o hindi regular na ibabaw, na tumutulong sa pag-maximize ng panloob na espasyo para sa mga baterya at iba pang mga bahagi.

Cost-Effective na Assembly

Ang press-fit na koneksyon sa mga PCB contact ay nag-aalis ng mga proseso ng paghihinang, binabawasan ang oras ng pagpupulong at gastos sa pagmamanupaktura sa mass production.

Katatagan ng Mekanikal

Ang elastic contact structure ay nagpapanatili ng stable na electrical performance sa ilalim ng vibration, shock, at paulit-ulit na mechanical stress.

Tumpak na Disenyo ng Pagpoposisyon

Tinitiyak ng mga nakatatak na butas sa pagkakahanay (bilog at may slotted) ang tumpak na pagpoposisyon sa pagitan ng antenna feed point at PCB sa panahon ng automated assembly.

Gabay sa Pag-install at Mga Rekomendasyon sa Engineering

Ang mga sumusunod na alituntunin sa pag-install ay ibinigay ng Shenzhen Qianmu Communication Technology Co., Ltd. upang matiyak ang pinakamainam na pagganap ng Metal Stamp Antenna sa mga application sa antas ng system.

1. Disenyo ng Pagpoposisyon

Magdisenyo ng hindi bababa sa dalawang butas sa pagkakahanay sa istraktura ng antenna: isang pabilog na butas para sa pangunahing pagpoposisyon at isang pahabang butas para sa pangalawang pagkakahanay. Ang espasyo ay dapat sapat upang matiyak ang mekanikal na katatagan sa panahon ng pagpupulong.

2. Mga Kinakailangan sa Clearance

Panatilihing libre ang nag-iilaw na elemento mula sa nakapalibot na mga bahagi ng metal at mga materyal na conductive. Ang wastong clearance zone ay dapat panatilihin upang mabawasan ang mga epekto ng detuning na dulot ng mga kalapit na istruktura. Maaaring gamitin ang adhesive fixation para sa stable mounting.

3. Contact Pressure Control

Ang puwersa ng pakikipag-ugnay sa pagitan ng spring terminal at ng PCB feed pad ay dapat na kontrolado sa loob ng tinukoy na hanay ng mekanikal. Ang hindi sapat na pressure ay maaaring makaapekto sa RF contact stability, habang ang sobrang pressure ay maaaring humantong sa permanenteng deformation ng contact structure.

4. System-Level Tuning

Pagkatapos ng pagpupulong sa panghuling device, maaaring magbago ang pagganap ng antenna dahil sa pagkakabit sa enclosure at mga nakapaligid na bahagi. Ang panghuling pag-tune gamit ang vector network analyzer (VNA) ay inirerekomenda upang matiyak ang katumpakan ng resonance sa antas ng system.

Paano Pumili ng Tamang Hardware Spring Antenna?

Kapag pumipili ng Metal Stamp Antenna, ang pagsusuri ay dapat na nakabatay sa mga sumusunod na pangunahing salik sa disenyo:

Available na Device Space

Sukatin ang panloob na espasyo ng enclosure at pumili ng antenna na may naaangkop na haba, lapad, at kapal upang matiyak ang tamang mekanikal na akma.

Operating Frequency at Bandwidth

Tukuyin ang target na banda ng komunikasyon (hal., WiFi, Bluetooth, o mga sub-GHz IoT band). Para sa mga disenyo ng makitid na banda, ang pagganap ng antenna ay maaaring maayos sa pamamagitan ng pagsasaayos ng istruktura sa panahon ng pagbuo.

Kapaligiran ng Application

Para sa automotive, panlabas, o pang-industriya na paggamit, ang pagpili ng materyal tulad ng SUS304 at surface plating ay inirerekomenda upang mapabuti ang corrosion resistance at temperature stability.

Disenyo ng PCB at Assembly

Tiyakin ang tamang pagkakahanay ng feed point sa PCB. Pumili ng angkop na mounting structure (press-fit o spring contact design) upang mapabuti ang pagkakapare-pareho ng assembly at mass production na ani.

Bakit Pumili ng Shenzhen Qianmu Communication Technology Co., Ltd.

Nakatuon ang Shenzhen Qianmu Communication Technology Co., Ltd. sa disenyo at produksyon ng mga solusyon sa Metal Stamp Antenna para sa mga wireless na device, na sumusuporta sa pag-develop ng OEM/ODM at mga customized na istruktura ng antenna para sa iba't ibang RF application.

In-House na Kakayahang Paggawa

Ang precision stamping at tooling ay kinokontrol sa loob, tinitiyak ang matatag na pagkakapare-pareho ng produksyon at scalable na output.

Pag-customize na Batay sa Application

Maaaring isaayos ang mga istruktura ng antena sa geometry, elasticity, at surface treatment upang tumugma sa iba't ibang mga kinakailangan sa device at enclosure.

Kontrol sa Kalidad sa Antas ng Proseso

Ang pagiging maaasahan ng mekanikal at pagganap ng RF ay na-verify sa buong produksyon, kabilang ang katatagan ng contact at mga pagsusuri sa pagkakapare-pareho ng kuryente.

Suporta sa Engineering Sa Panahon ng Pag-unlad

Available ang teknikal na tulong mula sa prototyping hanggang sa mass production, kasama ang integration guidance sa PCB at system level.

FAQ

Q1: Paano ang kahusayan ng signal ng metal clip antenna?

A: Dahil sa compact size nito, ang kahusayan ay karaniwang umaabot mula 30% hanggang 50%. Ito ay angkop para sa mga short-range at cost-sensitive na application tulad ng mga smart home device. Para sa mga pangmatagalang pangangailangan, nagbibigay din ang Qianmu Communications ng mga naka-optimize na solusyon sa antenna.

Q2: Ano ang dapat kong gawin kung ang soldering lug ay pinindot sa PCB at mahina ang contact?

A: Tiyaking tama ang taas ng PCB pad at wastong presyon ng fixture sa panahon ng pagpupulong. Ang istraktura ng tagsibol ay idinisenyo para sa matatag na pakikipag-ugnay, at ang karaniwang pagsubok ay isinasagawa bago ipadala.

Q3: Sinusuportahan mo ba ang small-batch sampling?

A: Ganap na sumusuporta. Bilang isang propesyonal na supplier ng Metal Stamp Antenna, naiintindihan namin ang mga kinakailangan sa yugto ng R&D at nag-aalok ng mga flexible na serbisyo sa prototyping upang matulungan kang mabilis na isulong ang pagpapatunay ng iyong proyekto.

Q4: Ano ang nakakaapekto sa pagganap ng isang Metal Stamp Antenna?

 A: Ang pagganap ay pangunahing apektado ng layout ng PCB, laki ng lupa, nakapalibot na metal, at istraktura ng enclosure.

Q5: Bakit nagbabago ang dalas pagkatapos ng pag-install?

A: Ang mga metal na kapaligiran at mga materyales sa pabahay ay maaaring mag-detune ng resonance, na nangangailangan ng panghuling pag-tune sa antas ng system.

Q6: Ano ang sanhi ng hindi magandang pagganap sa pakikipag-ugnayan?

A: Ang maling taas ng PCB pad o hindi sapat na spring pressure ay maaaring makaapekto sa electrical stability.

Q7: Sinusuportahan mo ba ang prototyping? A: Oo, parehong sample production at small-batch customization ay sinusuportahan para sa R&D validation.
