Coin Antenna

Ang coin antenna ay isang compact, cylindrical na panlabas na RF antenna na may hugis na parang button. Dinisenyo bilang 2.4GHz 5.8GHz Dual Band Antenna, nagbibigay ito ng magaan na wireless transmission solution para sa maliliit na electronic device gamit ang WiFi, Bluetooth, at ZigBee na komunikasyon.

Gumagamit ng one-piece injection molding at sealing technology ang self-developed na button na rubber rod antenna ng Qianmu Communication. Pinagsasama nito ang isang buong tansong resonant na elemento at isang metal reflective shielding layer sa ibaba.

Nilagyan ng karaniwang SMA threaded interface, itong SMA Dual Band Antenna ay maaaring i-mount at i-secure nang direkta sa housing ng device. Kung ikukumpara sa mga slender rubber rod antenna at built-in na PCB antenna, nag-aalok ito ng compact, discreet structure na may selyadong housing para sa panloob at panlabas na mga application.

Paano Ito Gumagana

Gumagamit ang coin antenna ng panloob na double-layer ring copper oscillator para sa dual-band RF transmission at reception. Ang hugis ng button na base ay may kasamang metal reflective layer na idinisenyo upang makatulong na pamahalaan ang signal radiation at bawasan ang impluwensya ng mga kalapit na electronic na bahagi.

1. Layered oscillator na disenyo:Idinisenyo ang upper layer para sa 2.4GHz band na ginagamit ng Bluetooth at ZigBee, habang sinusuportahan ng lower layer ang 5.8GHz band na ginagamit ng mga compatible na WiFi device. Ang nakasaad na full-band VSWR ay ≤1.35.

2. Base shielding at pamamahala ng interference:Ang ilalim na metal reflective layer ay idinisenyo upang bawasan ang impluwensya ng electromagnetic interference mula sa main board ng device, lithium battery, at metal housing. Ang aktwal na pagganap ay nakasalalay sa kapaligiran ng pag-install at nangangailangan ng pagsubok sa natapos na aparato.

3. Selyadong pabahay at paglaban sa temperatura:Ang one-piece injection-molded housing ay idinisenyo para sa pangangalaga sa kapaligiran. Ang nakasaad na operating temperature range ay -35°C hanggang +70°C. Ang katatagan ng dalas na nauugnay sa temperatura ay dapat kumpirmahin sa ilalim ng tinukoy na mga kondisyon ng pagsubok.

4. Pagtutugma ng RF impedance:Gumagamit ang antenna ng 50Ω nominal impedance para suportahan ang RF integration at bawasan ang impedance mismatch. Masusuri ang kahusayan, VSWR, at radiation sa pamamagitan ng naaangkop na pagsusuri sa RF.

Mga Katugmang Kagamitan at Aplikasyon

1. Smart Home:Bilang Antenna para sa Mga Smart Home Device, magagamit ito sa mga mini smart gateway, WiFi socket, door at window alarm, at Bluetooth remote control. Ang compact na istraktura nito ay tumutulong sa pag-accommodate ng wireless connectivity sa mga device na may limitadong espasyo sa pag-install.

2. Pang-industriya na Internet ng mga Bagay:Ang Wireless Sensor Antenna na ito ay maaaring isaalang-alang para sa mga miniature na terminal ng temperatura at halumigmig, warehouse asset-tracking node, at wireless data transmission modules. May kaugnayan din ito sa mga application ng Antenna para sa IoT Device kung saan tumutugma ang frequency band at mga kondisyon ng pag-install sa mga kinakailangan ng system.

3. Portable Electronics:Bilang Compact Antenna para sa Mga Portable na Device, maaari itong gamitin sa handheld scanning equipment, portable detector, at mini Bluetooth speaker. Ang layout ng device at pagganap ng RF ay dapat suriin bago ang huling pagsasama.

4. Mga Security Device:Ang Antenna na ito para sa Wireless Security Device ay maaaring angkop para sa maliliit na wireless camera at access-control system. Para sa mga katugmang Bluetooth-based na entry system, maaari itong magsilbi bilang Bluetooth Access Control Antenna.

5. RF Accessories:Kasama sa mga opsyonal na accessory ang mga SMA-to-IPEX feeder cable at iba pang compatible na RF connection component. Dapat kumpirmahin ang pagpili ng connector laban sa wireless module at interface ng device.

Mga Pangunahing Tampok ng Produkto

Nagbibigay ang Qianmu Communication ng mga opsyon sa coin antenna para sa mga compact wireless device, na may mga detalye at mga configuration ng interface na pinili ayon sa mga kinakailangan ng application.

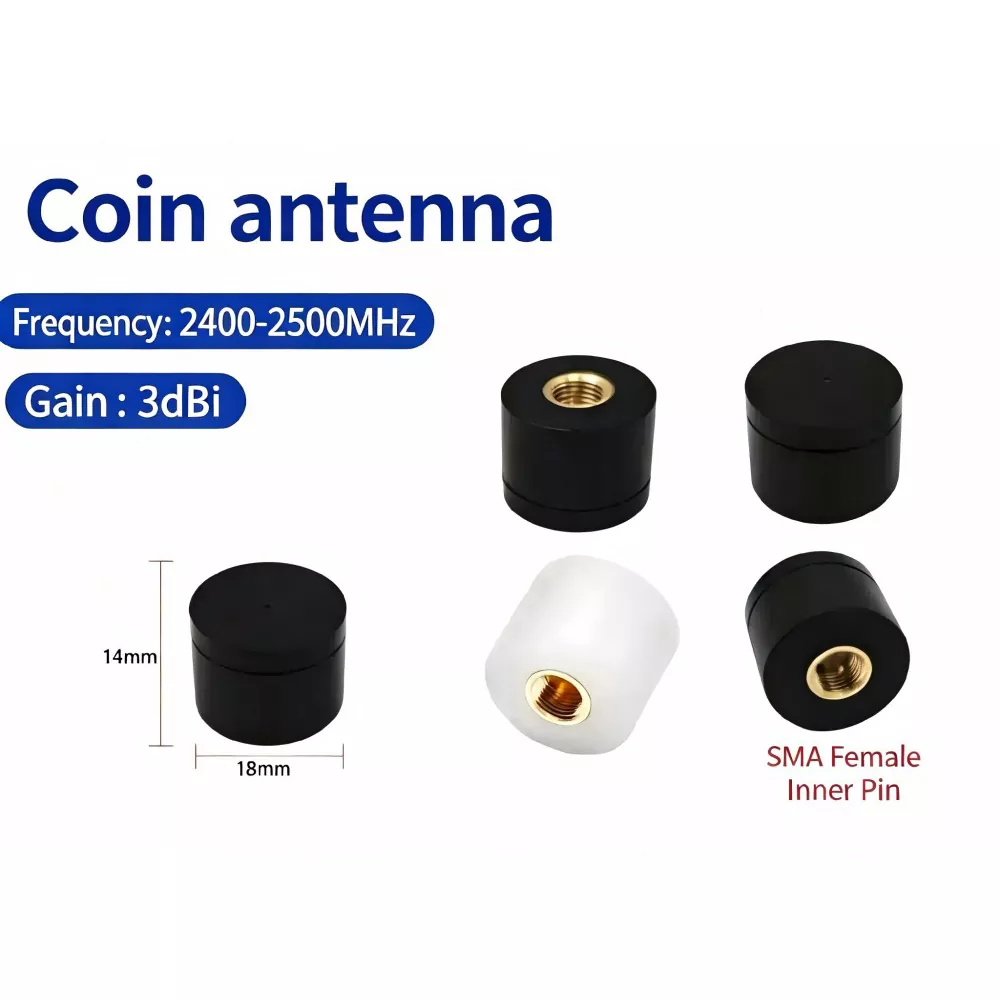

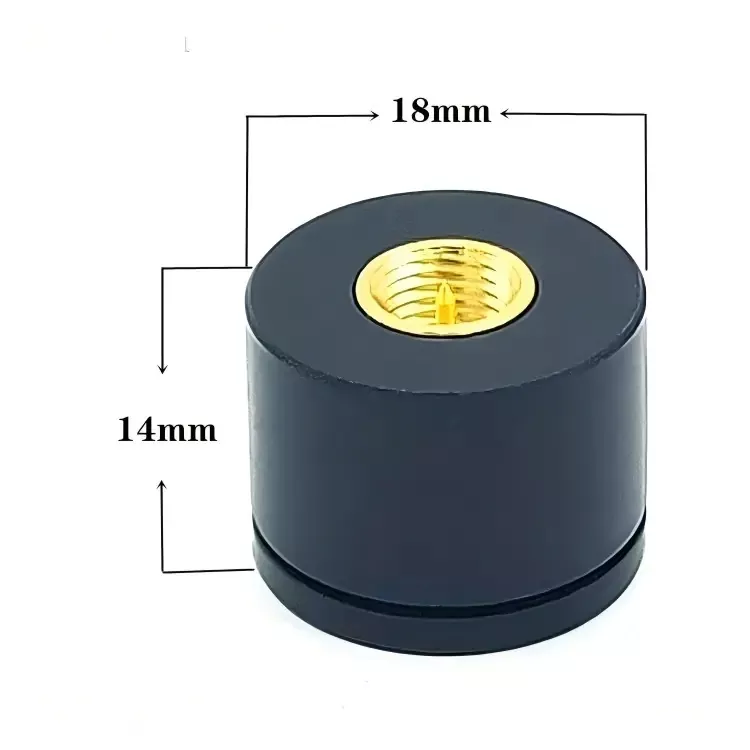

1. Compact na hugis ng butones na istraktura:Available sa 15mm at 18mm base diameters, na may taas na 14mm. Ang maliit na footprint ay sumusuporta sa mga pag-install kung saan ang panlabas na espasyo ng antenna ay limitado.

2. Dual-band na operasyon:Sinusuportahan ng Mini WiFi Antenna na ito ang tinukoy na 2.4GHz at 5.8GHz frequency range. Depende sa configuration ng device, maaaring gamitin ang antenna sa mga katugmang WiFi, Bluetooth, at ZigBee na mga application. Kumpirmahin ang mga kinakailangan sa dalas na tukoy sa protocol bago piliin.

3. Mga pagpipilian sa interface:Kasama sa mga karaniwang configuration ang mga interface ng SMA na may iba't ibang kaayusan sa pakikipag-ugnayan. Maaaring kabilang sa mga katugmang accessory ang mga terminal ng panghinang at mga kable ng feeder ng IPEX na unang henerasyon o ikaapat na henerasyon, na napapailalim sa napiling configuration.

4. Proteksyon sa kapaligiran:Ang pabahay na may rating na IP54 ay idinisenyo upang magbigay ng proteksyon laban sa pagpasok ng alikabok at mga splashes ng tubig. Available ang mga opsyon sa black and white na pabahay ayon sa mga kinakailangan sa stock at order.

5. Pag-customize:Maaaring kabilang sa mga pagpipilian sa custom na SMA Antenna ang mga pagsasaayos ng dimensional, pag-print ng logo ng shell, at mga configuration ng RF connector. Dapat kumpirmahin ang availability ng stock, sample na lead time, at volume pricing para sa bawat order.

Teknikal na Pagtutukoy

Mga Halimbawa ng Application

1. Mga kagamitan sa matalinong bahay:Maaaring i-install ang isang compact antenna sa isang WiFi na alarma sa pinto o bintana kung saan limitado ang espasyo sa pabahay. Ang huling hanay ng koneksyon ay nakasalalay sa pagkakalagay ng antenna, mga pader, interference, at configuration ng RF ng device.

2. Mga terminal ng sensor sa industriya:Maaaring gumamit ng Wireless Sensor Antenna kasama ng mga kagamitan sa pagsubaybay sa temperatura at halumigmig. Para sa mga metal-housed device, ang pagpoposisyon ng antenna at ang nakapalibot na istraktura ng lupa ay dapat suriin upang matukoy ang kanilang epekto sa pagganap ng RF.

3. Panlabas na access-control na kagamitan:Maaaring suportahan ng isang panlabas na naka-mount na antenna ang mga katugmang Bluetooth access-control device. Ang enclosure, connector seal, at mounting arrangement ay dapat suriin laban sa mga kinakailangang kondisyon sa kapaligiran.

4. Handheld na kagamitan:Ang Mini Antenna na ito para sa Mga Handheld Device ay maaaring isaalang-alang para sa mga wireless barcode scanner at iba pang portable electronics na nangangailangan ng compact na external antenna. Ang katatagan ng koneksyon ay dapat na mapatunayan sa nilalayong operating environment.

Gabay sa Pagpili at Pag-order

1. Pagpili ng dalas:Para sa mga device na gumagamit ng mga tugmang WiFi at Bluetooth configuration, suriin ang 2.4GHz at 5.8GHz dual-band na modelo. Para sa mga Bluetooth-only na application, maaaring isaalang-alang ang 2.4GHz single-band configuration kung available.

2. Kapaligiran sa pag-install:Para sa mga device na may metal housing, suriin ang mounting position, clearance, at grounding arrangement ng antenna. Hindi inaalis ng reflective base ang pangangailangan para sa RF testing sa huling enclosure.

3. Pagpili ng laki:Isaalang-alang ang 15mm diameter na bersyon kapag pinaghihigpitan ang mounting space. Maaaring isaalang-alang ang 18mm na bersyon kapag sinusuportahan ito ng available na espasyo at mga kinakailangang katangian ng RF; kumpirmahin ang pagganap sa halip na ipagpalagay na ang mas malaking modelo ay palaging nagbibigay ng mas mataas na kita.

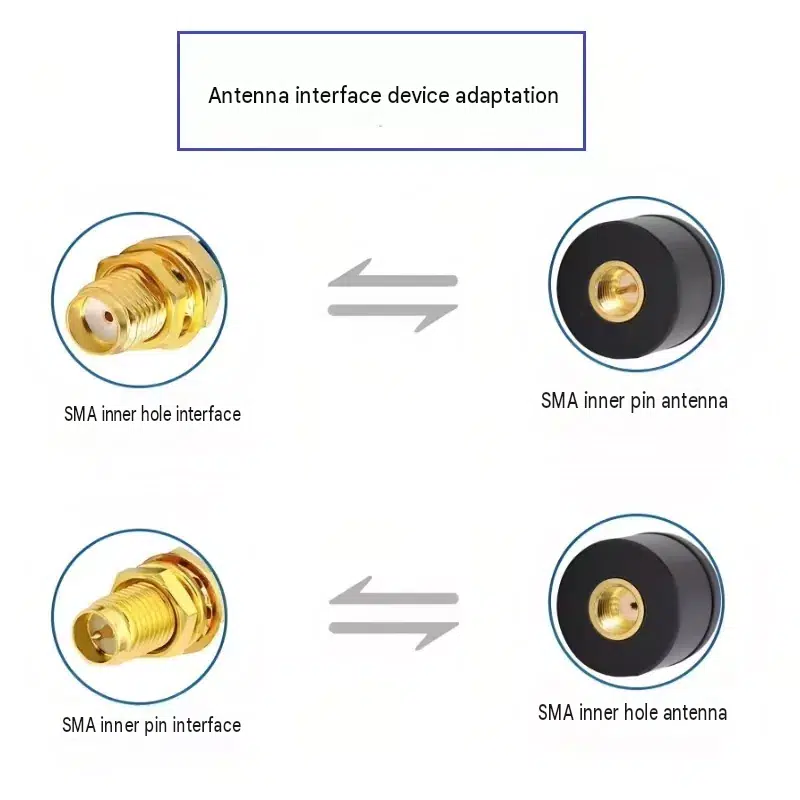

4. Mga kinakailangan sa interface at pag-export:Kumpirmahin kung nangangailangan ang device ng SMA inner-pin o inner-hole interface. Maaaring talakayin ang mga IPEX adapter cable, connector configuration, at neutral export packaging kapag naghahanda ng order.

FAQ

1. Maaari bang gamitin ang antenna na ito sa mga kagamitang may metal?

Maaaring angkop ito para sa mga aparatong may metal, ngunit ang pagganap ay nakasalalay sa posisyon ng pag-mount ng antenna, clearance, istraktura sa lupa, at disenyo ng pabahay. Ang reflective base ay nilayon upang makatulong na pamahalaan ang pakikipag-ugnayan sa mga kalapit na istruktura. Inirerekomenda ang pagsubok sa natapos na aparato.

2. Maaari bang baguhin ang interface ng SMA sa IPEX?

Maaaring available ang mga katugmang feeder cable at mga configuration ng interface, kabilang ang mga tinukoy na henerasyon ng IPEX. Pakikumpirma ang kinakailangang uri ng connector, haba ng cable, at kaayusan ng pag-install bago mag-order.

3. Maaari bang magbigay ng laboratory test report?

Maaaring available ang dokumentasyon ng RF test para sa mga naaangkop na configuration ng produkto. Kumpirmahin ang mga available na ulat, sinusukat na parameter, at mga kundisyon ng pagsubok gamit ang Qianmu Communication bago mag-order.

4. Ang 2.4GHz 5.8GHz Dual Band Antenna ba na ito ay angkop para sa WiFi at Bluetooth device?

Ang tinukoy na mga saklaw ng dalas ay sumasaklaw sa 2.4GHz at 5.8GHz na operasyon. Ang pagiging tugma ay depende sa wireless protocol ng device, kinakailangang frequency band, connector, at RF na disenyo. Para sa mga ZigBee device na tumatakbo sa 2.4GHz, kumpirmahin ang pagtutugma ng configuration at patunayan ang pagganap sa huling produkto.

5. Maaari bang ipasadya ang connector o cable configuration?

Maaaring available ang mga custom na configuration ng SMA Antenna para sa iba't ibang interface ng device at mga kinakailangan sa pag-install. Ibigay ang uri ng connector, haba ng cable, frequency range, at target na application para masuri ang kinakailangang configuration.

6. Maaari bang gamitin ang antenna na ito sa mga smart sensor at portable na kagamitan?

Maaaring angkop ito para sa mga application ng WiFi Antenna para sa Smart Sensors at iba pang mga compact na wireless na produkto kapag natutugunan ng frequency range at mga katangian ng RF ang mga kinakailangan ng device. Para sa mga portable na kagamitan, suriin ang magagamit na mounting space, mga materyales sa enclosure, at posisyon ng antenna bago i-finalize ang disenyo.
