PIFA Antenna

Ano ang PIFA antenna

Ang mga PIFA antenna, na kilala rin bilang planar inverted-F antennas, ay isa sa pinakamalawak na ginagamit na built-in na istruktura ng radiation antenna sa consumer electronics at IoT device. Ang mga ito ay low-profile, miniaturized na RF antenna na idinisenyo para sa mga nakapaloob na application.

Kung ikukumpara sa mga ordinaryong ceramic antenna, wire antenna, at PCB antenna, ang pangunahing bentahe ay ang kanilang kakayahang mapanatili ang matatag na resonance sa mga metal housing, plastic sealed na istruktura, at limitadong panloob na espasyo, na may malakas na pagtutol sa shielding attenuation.

Ang aming mass-produced na mga produkto ay nahahati sa dalawang pangunahing istruktura:

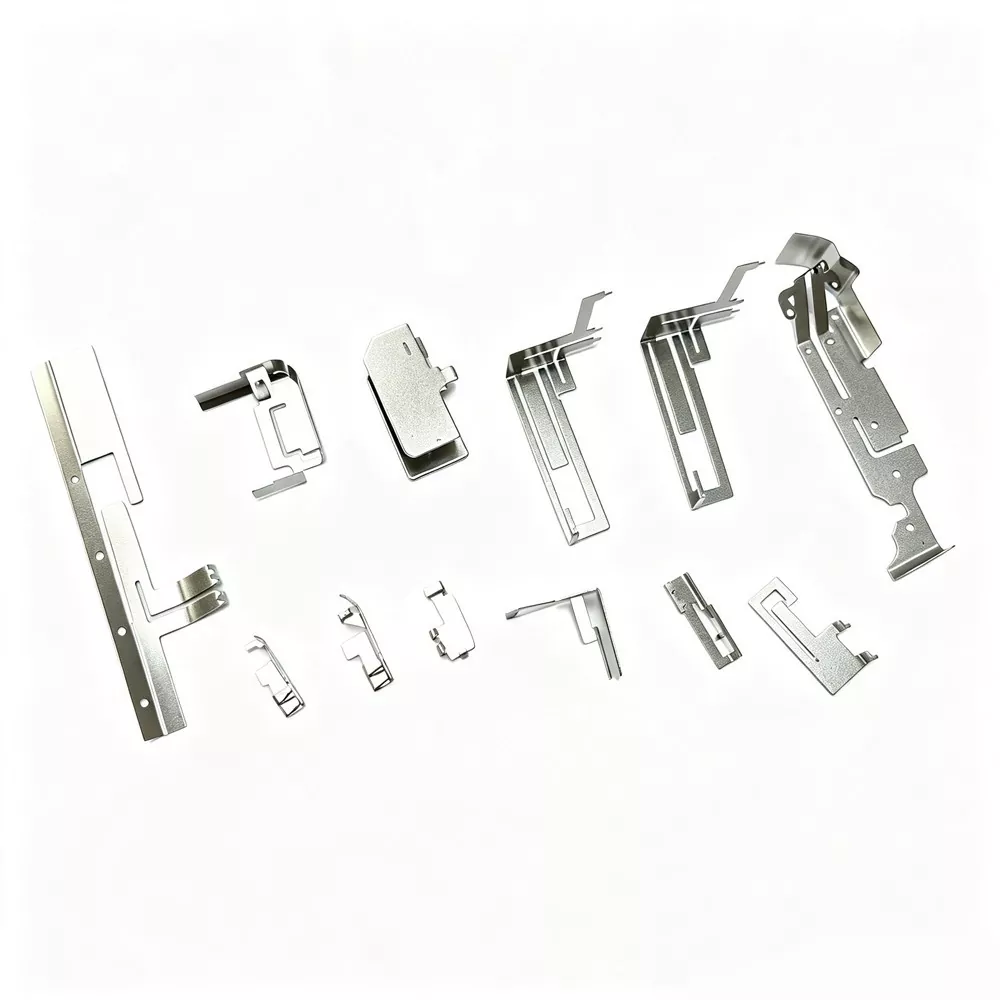

1. Spring PIFA antenna

Ang hindi kinakalawang na asero/phosphor bronze spring ay nabuo sa pamamagitan ng one-piece stamping, na may mataas na tigas, mahusay na katatagan, shock resistance, na angkop para sa sasakyan-mount, pang-industriya na kontrol, kagamitan sa palakasan, hindi lumuluwag o nag-oxidize sa pangmatagalang contact, na angkop para sa standardized mass production.

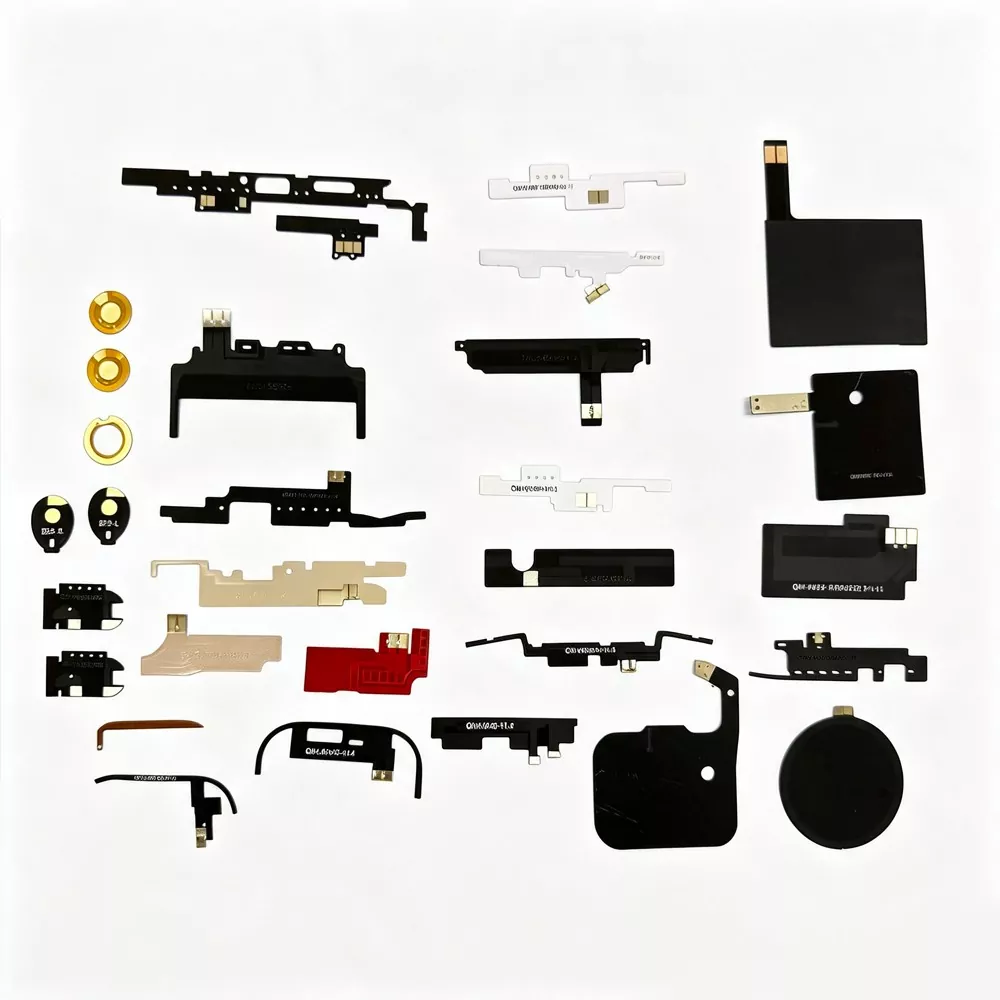

2. Single FPC flexible PIFA antenna

Sa pamamagitan ng single-layer na FPC flexible circuit board na proseso ng pag-ukit, ito ay magaan, manipis, nababaluktot, nababaluktot, at nakakabit sa dingding, na angkop para sa mga ultra-manipis na device, hindi regular na istruktura, at maliliit na katawan. Ito ang kasalukuyang pangunahing built-in na antenna solution para sa smart hardware.

Paano gumagana ang mga PIFA antenna

Maraming mga customer ang nagkakamali na iniisip na ang built-in na antenna ay isang "metal patch" lamang. Sa katunayan, mayroon itong napakahigpit na istraktura ng radio frequency resonance, at ang prinsipyo ay maaaring ganap na ma-verify ng mga spectrum analyzer, network analyzer, at anechoic chamber test nang walang void theory.

1. Prinsipyo ng ground resonance: Ang istraktura ng PIFA ay umaasa sa radiation arm + ground coupling upang bumuo ng isang baligtad na F resonance loop. Kung ikukumpara sa mga ordinaryong antenna, hindi gaanong nakadepende ito sa ground ng main board ng device at may mas mataas na overall fit tolerance rate.

2. Low profile radiation: Ang antenna ay napakababa at naka-install malapit sa fuselage, na maaaring epektibong mabawasan ang signal attenuation na dulot ng metal shell shielding at malutas ang problema ng signal plunge pagkatapos mailagay ang kagamitan.

3. Noise filtering: Ang PIFA ay may likas na mga katangian ng pag-filter na maaaring mag-filter ng mataas na dalas ng ingay na nabuo ng motherboard CPU, power supply, at memorya, na makabuluhang binabawasan ang ingay sa background at pagpapabuti ng signal-to-noise ratio.

4. Multi-band compatible resonance: Sa pamamagitan ng tumpak na routing, slotting, at impedance matching design, ang isang FPC PIFA antenna ay maaaring sabay-sabay na tumanggap ng maraming banda kabilang ang 2.4G, 5G, Bluetooth, at LTE, na makabuluhang nakakatipid sa panloob na espasyo ng device.

Detalyadong teknikal na mga pagtutukoy

Mga Bentahe Kumpara sa Peer Products

Ang mga ordinaryong antenna sa merkado ay kadalasang may mga karaniwang isyu, kabilang ang mataas na pagpapahina ng pabahay, hindi matatag na VSWR, mahinang paglaban sa interference, at hindi pantay na pagganap ng batch. Ang aming PIFA Antenna ay nagbibigay ng malinaw na mga pakinabang:

· Kumpara sa mga ordinaryong PCB antenna: Ang mga PCB antenna ay madaling maapektuhan ng housing shielding. Binabawasan ng antenna ang pagpapalambing ng pabahay ng higit sa 70%.

· Kumpara sa mga ceramic antenna: Ang mga ceramic antenna ay marupok at sensitibo sa mga pagkakaiba sa temperatura, habang ang istrukturang ito ay nagbibigay ng mas mahusay na shock resistance, heat resistance, at mas mataas na pangkalahatang pass rate.

· Kumpara sa mga ordinaryong FPC antenna: Ang mga ordinaryong FPC antenna ay walang PIFA resonant na istraktura, na nagreresulta sa makabuluhang signal drift. Ang aming solong solusyon sa FPC ay nagbibigay ng tumpak na resonance at matatag na pagganap.

· Kumpara sa mga spring antenna na walang pangalan: Ang mga ordinaryong spring antenna ay walang pagtutugma ng impedance, na nagiging sanhi ng hindi matatag na pagganap ng signal. Ang Qianmu Communication ay nagsasagawa ng buong inspeksyon at pagkakalibrate bago ipadala.

Paano pumili ng de-kalidad na PIFA antenna

1. Tingnan ang istraktura: Para sa mga airtight body, piliin ang PIFA structure sa halip na bulag na gumamit ng ordinaryong FPC/PCB antenna;

2. Isaalang-alang ang mga sitwasyon ng aplikasyon: Para sa kagamitan sa panginginig ng boses, piliin ang spring PIFA antenna; para sa ultra-manipis na kagamitan, piliin ang FPC PIFA antenna.

3 Maghanap ng pagkakapare-pareho ng batch: Malaking factory mass production calibration, maliit na batch performance differences, mababang after-sales failure rate;

4 Tingnan ang mga kakayahan sa pagpapasadya: Maaaring baguhin ang laki, mga kable, at pagtutugma ayon sa pangkalahatang istraktura ng makina upang magkasya sa iba't ibang disenyo ng ID ng produkto.

FAQ

Q1: Maaari ba itong ipasadya sa laki at frequency band?

A: Oo. Sinusuportahan ng aming kumpanya ang custom, full-size, full-band, impedance matching para sa spring PIFA antenna at single FPC PIFA antenna, at nag-aalok ng libreng scheme optimization.

Q2: Ano ang mas magandang signal ng mga PIFA antenna kaysa sa mga regular na antenna?

A: Ang pinakamalaking bentahe ay ang pagkakaroon nito ng mas kaunting attenuation sa kaso, ay lumalaban sa shielding at interference, at ang tunay na karanasan sa buong kapaligiran ng makina ay mas mahusay kaysa sa mga ordinaryong antenna.

Q3: Sinusuportahan mo ba ang pag-export at maaari kang magbigay ng sertipiko?

A: Ang pandaigdigang pag-export ay suportado. CE, ROHS, FCC, mga ulat sa pagsubok, mga kwalipikasyon ng pabrika ay magagamit, ganap na nakakatugon sa mga kinakailangan sa pagkuha ng B2B para sa dayuhang kalakalan.
