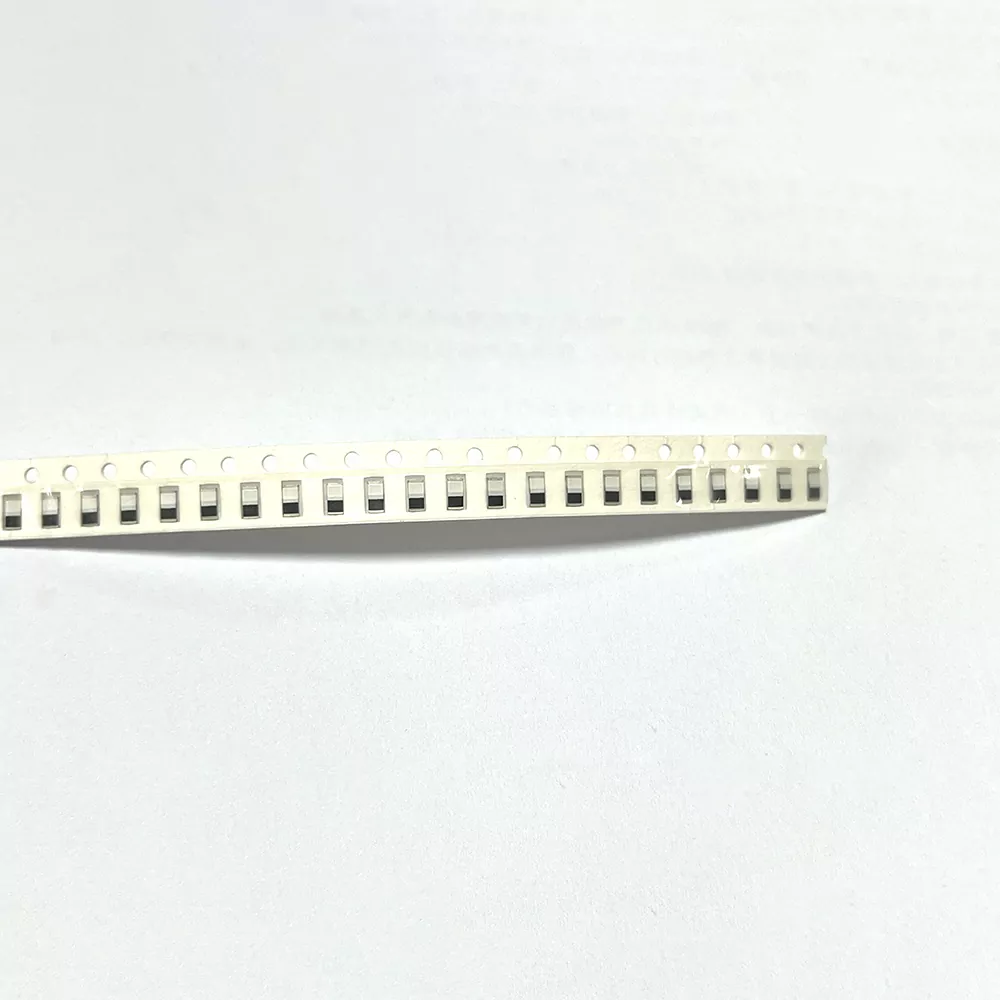

Ceramic Patch Antenna

Sinusuportahan ng malakas na kadalubhasaan sa teknolohiya ng wireless na komunikasyon, ang Qianmu Communication ay isang tagagawa ng Bluetooth ceramic patch antenna na nakabase sa China, orihinal na pabrika, at pandaigdigang supplier, na dalubhasa sa R&D, produksyon, at pag-customize ng mga solusyon sa antenna. Nakatuon ang kumpanya sa pagtagumpayan ng mga karaniwang hamon ng mga tradisyonal na Bluetooth antenna, kabilang ang mahinang pagganap ng signal, pagkamaramdamin sa interference, mataas na paggamit ng kuryente, at malalaking form factor.

Magpadala ng Inquiry

Paglalarawan ng Produkto

Ang Bluetooth Ceramic Patch Antenna ay isang miniaturized na built-in na RF antenna na espesyal na binuo para sa 2.4GHz Bluetooth communication band. Gumagamit ito ng mataas na dielectric na ceramic bilang pangunahing substrate at ginawa sa pamamagitan ng mataas na temperatura na layer-by-layer sintering at precision metal circuit etching.

Ang antenna na ito ay isang passive patch RF transceiver component. Hindi ito nangangailangan ng panlabas na mga kable o isang malaking lugar ng clearance sa panahon ng pag-install.

Sa mataas na dielectric na materyal at compact na istraktura, nakakamit nito ang mahusay na paghahatid at pagtanggap ng signal ng Bluetooth sa isang limitadong espasyo habang nagbibigay ng mga pakinabang tulad ng mababang paggamit ng kuryente, malakas na pagganap laban sa interference, at mataas na katatagan.

Ito ay malawakang ginagamit bilang isang high-end na built-in na antenna solution para sa mass production ng Bluetooth wearable device, smart home products, IoT terminals, at vehicle-mounted Bluetooth device.

Paano Ito Gumagana

Ang Qianmu Communication Bluetooth Ceramic Patch Antenna ay gumagamit ng high dielectric ceramic resonance at microstrip radiation structure, na binubuo ng isang ceramic dielectric substrate, surface metal radiation patch, at bottom ground matching layer.

Ang istraktura ay nagbibigay ng matatag na paghahatid ng signal, tumpak na kontrol ng parameter, at maaasahang pagganap na na-verify sa pamamagitan ng pagsubok sa laboratoryo.

Tumpak na Band Resonance

Gamit ang 9.2 high dielectric ceramic substrate, ang antenna ay tumpak na tumutugma sa buong Bluetooth frequency band na 2400–2483.5MHz. Sa katumpakan ng pagtutugma ng banda hanggang sa 99.6%, epektibo nitong binabawasan ang frequency offset at pagpapahina ng signal, na tumutulong sa paglutas ng mga isyu sa Bluetooth lag at disconnection.

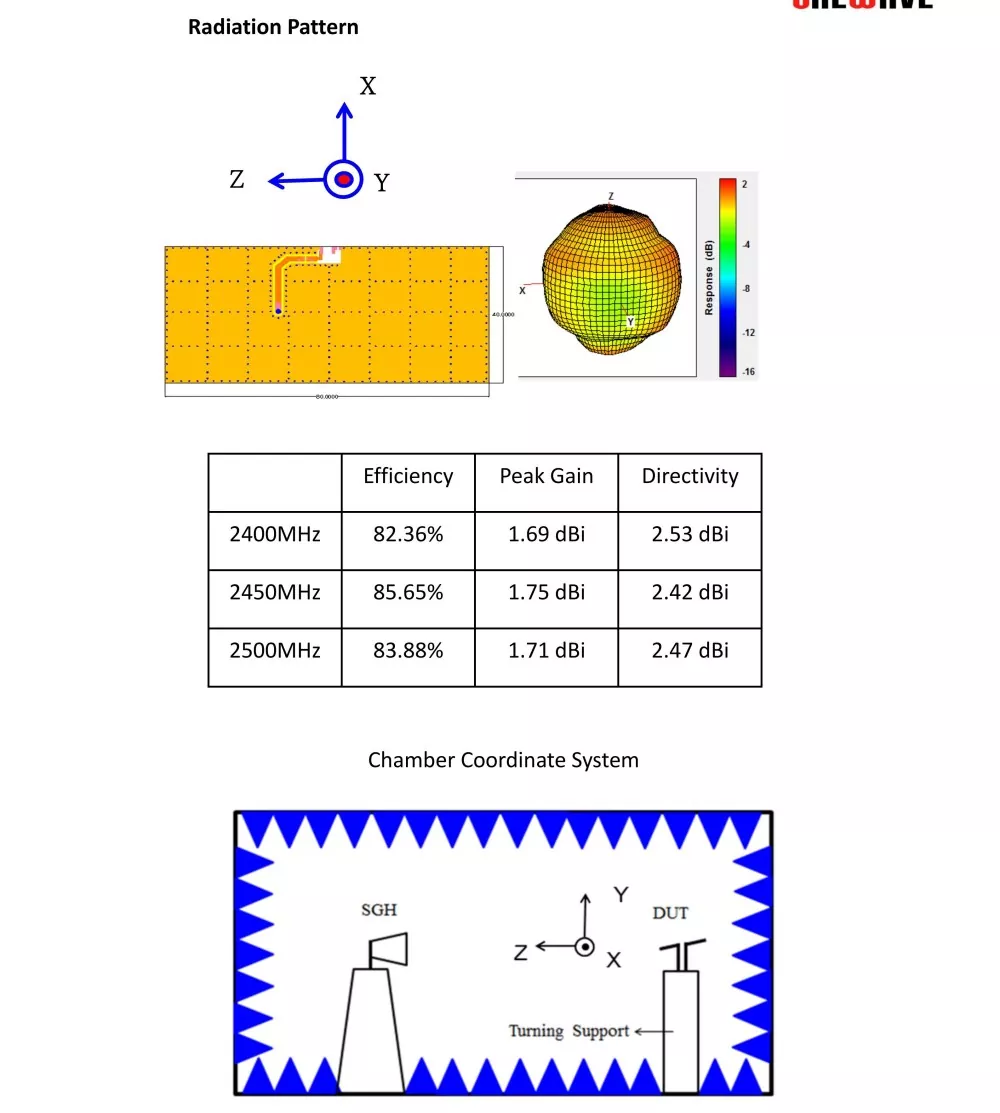

360° Omnidirectional Radiation

Ang surface precision microstrip circuit ay bumubuo ng isang pare-parehong electromagnetic radiation field na may pagkakapareho ng radiation hanggang sa 95%. Kung ikukumpara sa mga ordinaryong PCB antenna, makabuluhang binabawasan nito ang mga signal blind spot at nagbibigay ng mas matatag na multi-angle na koneksyon para sa mga device.

Malakas na Electromagnetic Interference Resistance

Ang ceramic dielectric na materyal ay nagbibigay ng likas na electromagnetic isolation, na tumutulong sa pagprotekta sa interference mula sa motherboard chips, power supply, at ingay ng baterya. Sa ilalim ng kumplikadong mga kondisyon, ang ratio ng signal-to-noise ay tumaas ng 4–6dB, na nagbibigay ng mas mahusay na pagganap laban sa panghihimasok kaysa sa kumbensyonal na spring at PCB antenna.

Low-Power Impedance Matching

Ang antenna ay gumagamit ng karaniwang 50Ω tumpak na pagtutugma ng impedance na may standing wave ratio na ≤1.3, na tinitiyak ang napakababang pagkawala ng signal. Maaari nitong bawasan ang pagkonsumo ng kuryente ng Bluetooth ng 15%, na ginagawa itong angkop para sa mga application na mababa ang kapangyarihan ng BLE at mga kinakailangan sa mahabang buhay ng baterya.

Matatag na Operasyon sa Ilalim ng Malawak na Saklaw ng Temperatura

Ang pinagsama-samang mataas na temperatura na sintered na istraktura ay nagbibigay ng mahusay na thermal stability. Pagkatapos ng mataas at mababang temperatura ng mga pagsubok sa pagbibisikleta mula -40°C hanggang +85°C, ang frequency deviation ay nananatili sa loob ng ≤±2MHz. Ang antenna ay nagpapanatili ng matatag na pagganap sa parehong mataas at mababang temperatura na kapaligiran.

Tugma sa kagamitan

Ang Bluetooth ceramic patch antenna na ito ay lubos na tugma sa lahat ng kategorya ng 2.4G Bluetooth na mga aparatong pangkomunikasyon, na sumasaklaw sa consumer electronics, smart home, pang-industriya na Internet of Things, automotive electronics, wearable device, atbp. Maaari itong direktang i-patch para sa mass production nang walang pangalawang pag-debug:

• Mga smart wearable: Mga Smartwatch, smart band, Bluetooth headset, AR/VR wearable, Bluetooth anti-loss device

• Mga terminal ng Smart home: Bluetooth smart switch, smart door lock, temperature at humidity sensor, human body sensing device, smart lights, Bluetooth remote terminal

• Mga IoT device: BLE low power modules, Bluetooth Mesh networking device, wireless data acquisition terminal, iot sensor modules

• Mga Bluetooth device na naka-mount sa sasakyan: Bluetooth key na naka-mount sa sasakyan, T-BOX Bluetooth module na naka-mount sa sasakyan, dashcam Bluetooth terminal, wireless sensor device na naka-mount sa sasakyan

• Mga pang-industriyang wireless na device: pang-industriya na Bluetooth acquisition terminal, wireless monitoring sensor para sa mga workshop, Bluetooth debugging module para sa equipment, low-power na pang-industriyang networking device

• Mga accessory ng consumer electronics: Mga wireless na keyboard at mouse, Bluetooth speaker, portable smart small appliances, mini wireless transmission device

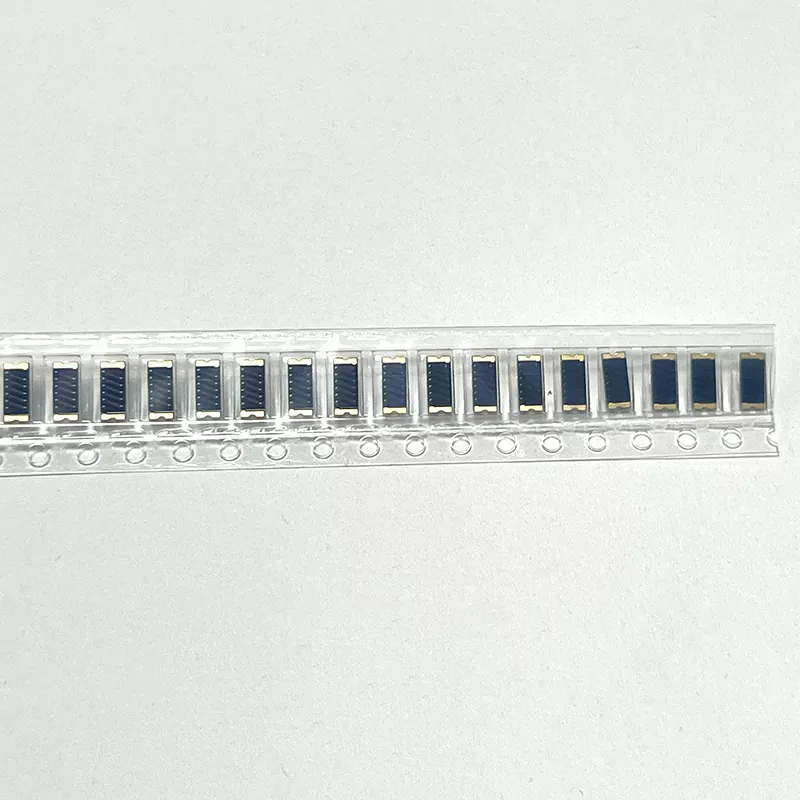

Ceramic Patch Antenna

Teknikal na Pagtutukoy

Lahat ng Bluetooth ceramic patch antenna parameters ng Qianmu Communication ay sinusukat sa radio frequency anechoic chamber. Ang mga kumpletong ulat sa pagsubok ay ibinibigay para sa bawat batch ng mga produkto, at ang data ay totoo at mabe-verify:

Mga item sa parameter	Mga Karaniwang Teknikal na Parameter
Pangalan ng Produkto	Bluetooth Ceramic Patch antenna
Operating band	2400MHz - 2483.5MHz (Bluetooth /BLE/Mesh full band)
Pagkuha ng antena	1.5 ~ 2.5 klase: : dBi
Nakatayo si Bobbi VSWR	≤1.3
Impedance	50 Ω
Mode ng polariseysyon	Omnidirectional vertical polarization

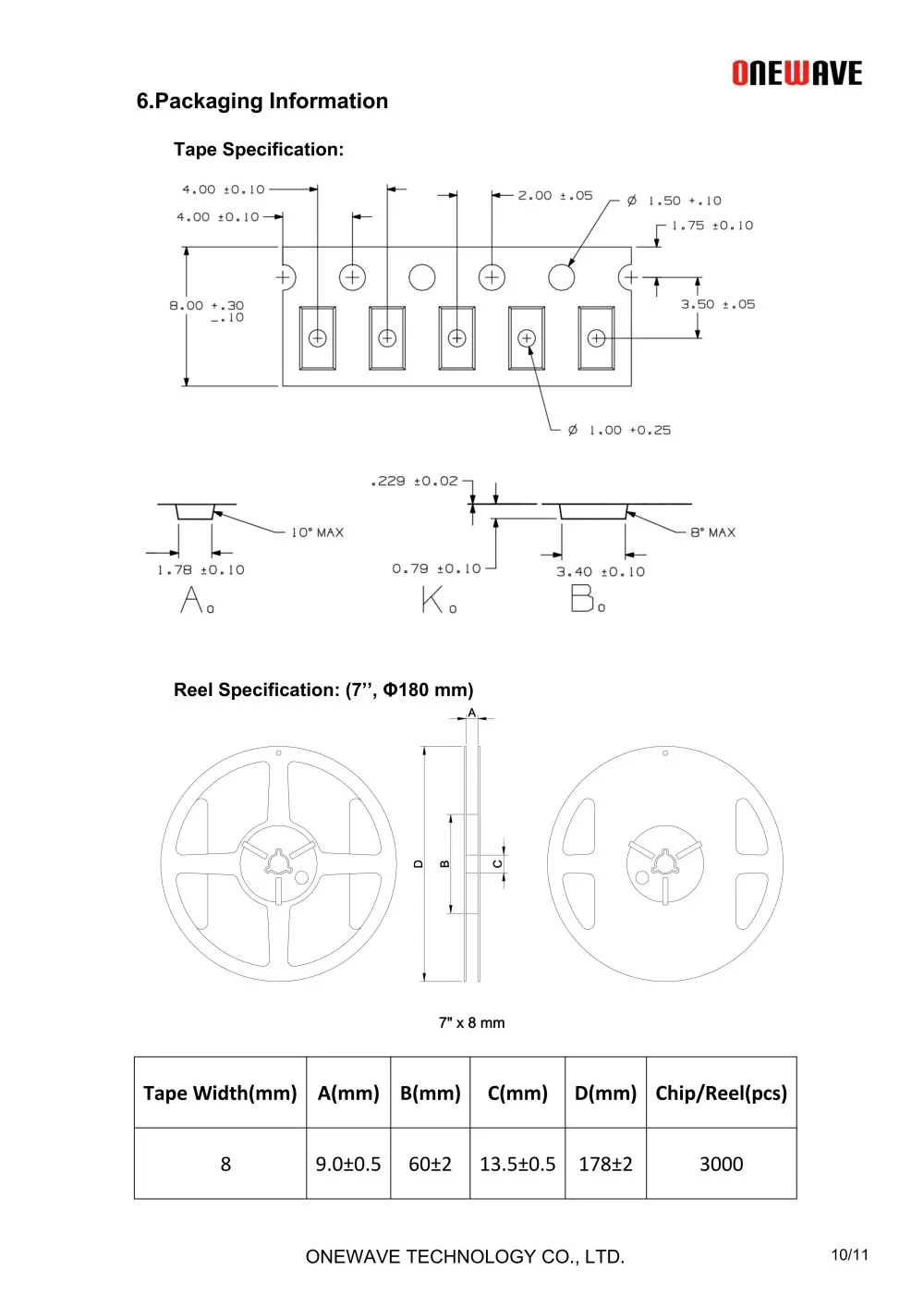

Pamamaraan ng packaging	SMD surface mount (sinusuportahan ang ganap na awtomatikong SMT surface mount)
Temperatura ng pagpapatakbo	-40 °C hanggang +85 °C
Temperatura ng imbakan	-50 °C hanggang +90 °C

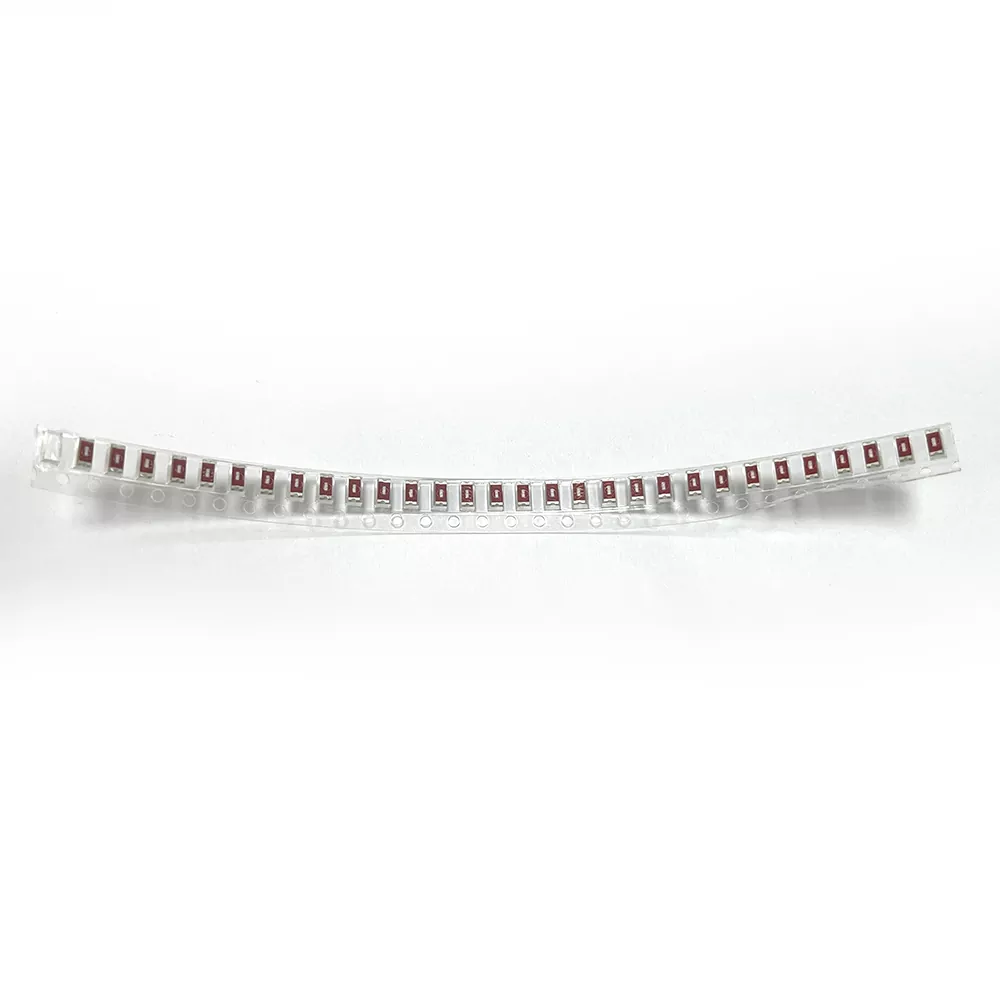

Ceramic Patch Antenna

Mga Sitwasyon ng Application

Sa mga bentahe ng matatag na pagganap, napakaliit na sukat, at napakababang pagkonsumo ng kuryente, ang Qianmu Communication Bluetooth Ceramic Patch Antenna ay malawakang inilapat sa iba't ibang mga smart hardware mass production projects, na may maraming nasusubaybayang kaso ng totoong aplikasyon.

· Smart Wearable Device Mass Production Project: Pangmatagalang ibinibigay sa mga tagagawa ng domestic headphone at bracelet, na pinapalitan ang mga tradisyonal na spring antenna. Niresolba nito ang Bluetooth disconnection at mga problema sa audio lag na dulot ng malapit na pagkakatugma sa pagitan ng mga naisusuot na device at ng katawan ng tao, pati na rin ang pag-block ng signal mula sa mga metal shell. Ang rate ng tagumpay ng koneksyon ng terminal device ay tumaas mula 87% hanggang 99.5%.

· Smart Home Full-House Bluetooth Networking: Inilapat sa mga smart door lock, smart sensor, lighting control, at iba pang smart home device sa buong bahay. Sinusuportahan nito ang malakihang networking ng Bluetooth Mesh, na nagpapahintulot sa maraming device na kumonekta nang sabay-sabay nang walang panghihimasok. Ang katatagan ng networking ay higit na mas mahusay kaysa sa mga ordinaryong PCB antenna at ipinatupad ito sa maraming proyekto ng pagbabagong-anyo ng matalinong tahanan.

· Mga Low-Power IoT Terminals: Tugma sa mga device ng IoT sensor na pinapagana ng baterya. Sa napakababang pagkonsumo ng kuryente, epektibo nitong pinapahaba ang buhay ng device at malawakang ginagamit sa mga proyekto ng pagkolekta ng data ng wireless na smart building at smart park, na walang mga pagkabigo sa pangmatagalang operasyon sa labas.

· Mga Bluetooth Smart Terminal na Naka-mount sa Sasakyan: Inilapat sa mga Bluetooth key na naka-mount sa sasakyan, mga dash cam, at mga sensor device na naka-mount sa sasakyan. Ito ay lumalaban sa malupit na kundisyon ng sasakyan, kabilang ang mataas at mababang temperatura at panginginig ng boses, tinitiyak ang matatag na mga koneksyon sa Bluetooth habang nagmamaneho nang walang disconnection o pagkaantala, at tugma sa mga pamantayan sa paggamit ng pang-industriya na grado ng sasakyan.

· Mga Industrial Wireless Monitoring Device: Ang mga sensor ng pagsubaybay sa industriya ng workshop at mga terminal ng wireless na pag-debug ay itinugma sa mga batch upang labanan ang electromagnetic interference mula sa mga motor at kagamitan ng workshop, na tinitiyak ang real-time at matatag na paghahatid ng data sa industriya at nakakatugon sa mga kinakailangan sa networking ng industriyal na automation.

Paghahambing ng produkto sa mga kapantay

Ang mga pangunahing Bluetooth antenna sa merkado ay nahahati sa apat na kategorya: PCB on-board antenna, FPC flexible antenna, spring antenna, at ceramic patch antenna. Maraming mamimili at developer ng hardware ang madalas na nagkakamali sa pagpili. Bilang isang propesyonal na Chinese Bluetooth antenna Supplier, gumagawa kami ng mga multi-dimensional na paghahambing upang malinaw na maipakita ang hindi mapapalitang mga pakinabang:

Mga Dimensyon ng Paghahambing	1000-mesh na Bluetooth ceramic patch antenna	Ordinaryong PCB on-board antenna	FPC flexible antenna	Spring antenna
Katatagan ng signal	Lubhang mataas, malakas na anti-interference, mababang frequency offset	Katamtaman, madaling kapitan sa panghihimasok ng motherboard, mataas na frequency bias	Katamtaman, madaling kapitan ng pagkasira ng pagganap kapag nakayuko	Mahina, madaling malihis at maputol sa panahon ng vibration
Pagganap ng pagkonsumo ng kuryente	Napakababa ng pagkonsumo ng kuryente, tugma sa mga BLE low power device	Mataas na pagkonsumo ng kuryente, mataas na pagkawala ng buhay ng baterya	Katamtamang pagkonsumo ng kuryente	Hindi matatag na pagkonsumo ng kuryente
Panlaban at tibay ng panahon	Industrial-grade, lumalaban sa mataas at mababang temperatura, pagtanda at panginginig ng boses	Angkop lamang para sa mga sitwasyon sa temperatura ng panloob na silid	Ito ay madaling kapitan ng pagtanda at pag-crack at hindi lumalaban sa init	Ito ay madaling kapitan ng pagpapapangit, kalawang at may maikling habang-buhay
Angkop sa pag-install	SMT patch, akma para sa automated mass production na walang malaking headroom	Ang isang nakalaang lugar sa pagruruta ay dapat na nakalaan sa motherboard	Manu-manong pag-paste, hindi angkop para sa high-speed mass production	Ito ay tumatagal ng maraming espasyo at may maraming mga limitasyon sa istruktura
Ang pagkakapare-pareho ng mass production	Napakataas, minimal na batch parameter error	Malaking paglihis, lubhang apektado ng disenyo ng motherboard	Ang proseso ng pagdikit ay humahantong sa hindi magandang pagkakapare-pareho	Ang manu-manong hinang ay humahantong sa hindi magandang pagkakapare-pareho

Gabay sa Pagpili ng Produkto

Maraming mga developer at mamimili ng hardware ang tumutuon lamang sa laki at binabalewala ang akma ng mga kondisyon at parameter sa pagtatrabaho, na nagreresulta sa mass production na muling paggawa at mga pagkabigo sa terminal. Kapag pumipili ng Bluetooth ceramic patch antenna, maaari mo itong itugma nang tumpak ayon sa tatlong pangunahing dimensyon:

• Pumili batay sa mga kinakailangan sa power ng device: Para sa mga device na low power na BLE na pinapagana ng baterya at mga naisusuot na device, unahin ang mga ultra-low power standard na ceramic antenna upang makabuluhang mapahusay ang buhay ng baterya ng device; Para sa mga plug-in na device, piliin ang high-gain na pinahusay na bersyon.

• Pumili batay sa mga kundisyon ng pagpapatakbo: Para sa panloob na normal na temperatura na kagamitang sibilyan, ang isang regular na modelo ay katanggap-tanggap; Para sa mga kagamitang naka-mount sa sasakyan, panlabas at pang-industriya, dapat pumili ng mga modelong anti-vibration na may malawak na temperatura sa industriya. Maaari silang makatiis sa malupit na kapaligiran at ang kanilang pagganap ay hindi masisira sa mahabang panahon ng paggamit.

• Pumili batay sa istruktura ng kagamitan: Para sa kagamitang may napakaliit na katawan at walang nakareserbang headroom, pumili ng mga miniaturized na surface mount na modelo; Para sa mga device na nangangailangan ng long-distance na Bluetooth transmission at Mesh networking, pumili ng high-gain, high-anti-interference na mga custom na modelo.

Ceramic Patch Antenna

FAQ

Q1: Ano ang pinakamalaking bentahe ng isang Bluetooth ceramic patch antenna sa isang regular na antenna?

A1: Ang mga pangunahing bentahe ay mataas na katatagan, mababang paggamit ng kuryente, malakas na anti-interference, paglaban sa mataas at mababang temperatura, mataas na pagkakapare-pareho sa mass production, perpektong tinutugunan ang mga sakit na punto ng mga karaniwang PCB antenna at spring antenna tulad ng madaling interference, malaking frequency deviation, mataas na pagkonsumo ng kuryente, at mahinang vibration resistance, lalo na angkop para sa mass production ng high-end na automotive na hardware, pang-industriya na kagamitan.

Q2: Sinusuportahan ba ng antenna na ito ang Bluetooth 5.0/5.1/5.3 BLE low power protocol?

A2: Ganap na suportado. Compatible ito sa lahat ng bersyon ng Bluetooth protocol, compatible sa BLE low energy, Bluetooth Mesh networking, 2.4G universal wireless transmission, at compatible sa lahat ng mainstream na Bluetooth module sa market.

Q3: Maaari bang ipasadya ang laki, mga parameter at LOGO ng tatak?

A3: Sinusuportahan ang full-dimensional na pag-customize. Bilang isang source Factory, maaari nitong i-fine-tune ang laki ng antenna, impedance, at makuha ayon sa mga kinakailangan ng customer, suportahan ang silk-screen printing ng eksklusibong LOGO ng customer sa housing, at iakma sa OEM/ODM private label mass production requirements.
