LDS Antenna

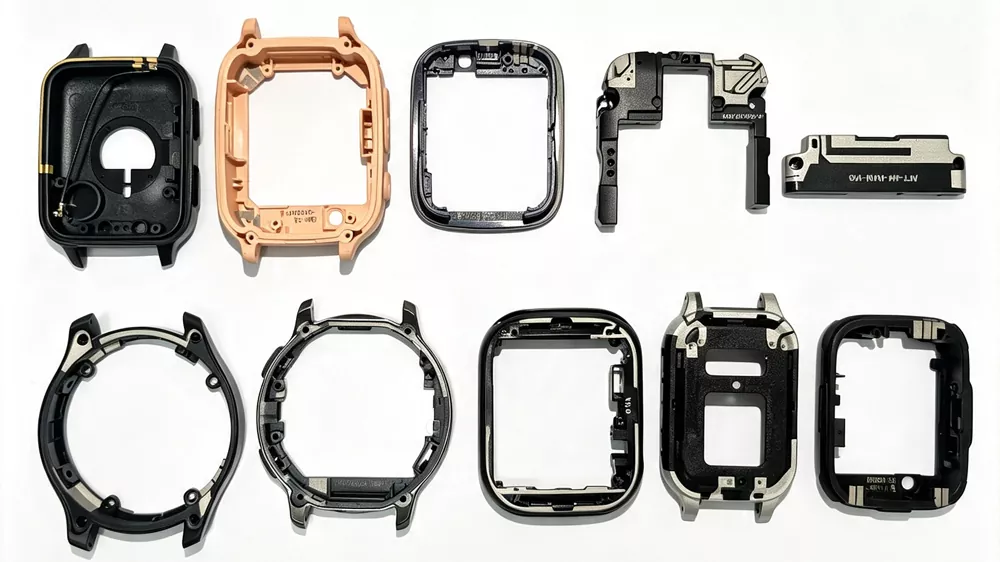

Ang LDS Antenna (Laser Direct Structuring Antenna) ay isang 3D-MID-based RF structure na ginawa sa pamamagitan ng paglalapat ng laser activation sa injection-molded plastic substrates, na sinusundan ng selective chemical plating upang bumuo ng conductive antenna traces.

Ang proseso ay nagbibigay-daan sa mga conductive pattern na direktang tukuyin sa tatlong-dimensional na mga bahagi ng pabahay, kung saan ang antenna geometry ay naka-embed sa mekanikal na istraktura sa halip na binuo bilang isang hiwalay na bahagi ng RF.

Hindi tulad ng nakasanayang stamped o sheet metal antenna na nangangailangan ng discrete mounting sa loob ng device, isinasama ng LDS Antenna ang radiating structure sa enclosure o panloob na plastic frame, na nagbibigay-daan sa antenna path na sumunod sa mga kumplikadong 3D geometries habang pinapanatili ang tinukoy na mga katangiang elektrikal.

Mula sa pananaw ng system, ang teknolohiya ng LDS ay kabilang sa 3D-MID (Three-Dimensional Molded Interconnect Device), kung saan maaaring pagsamahin ng isang solong molded component ang mga structural, conductive, at housing function sa pamamagitan ng selective metallization ng laser-activated surface.

Prinsipyo sa Paggawa

Ang proseso ng pagmamanupaktura ng mga LDS antenna ay maaaring nahahati sa apat na pangunahing hakbang:

Hakbang 1 – Injection Molding: Gamit ang LDS-specific functional plastics (naglalaman ng espesyal na metal-organic composite additives), isang three-dimensional na plastic bracket o housing ay ginagawa sa pamamagitan ng injection molding.

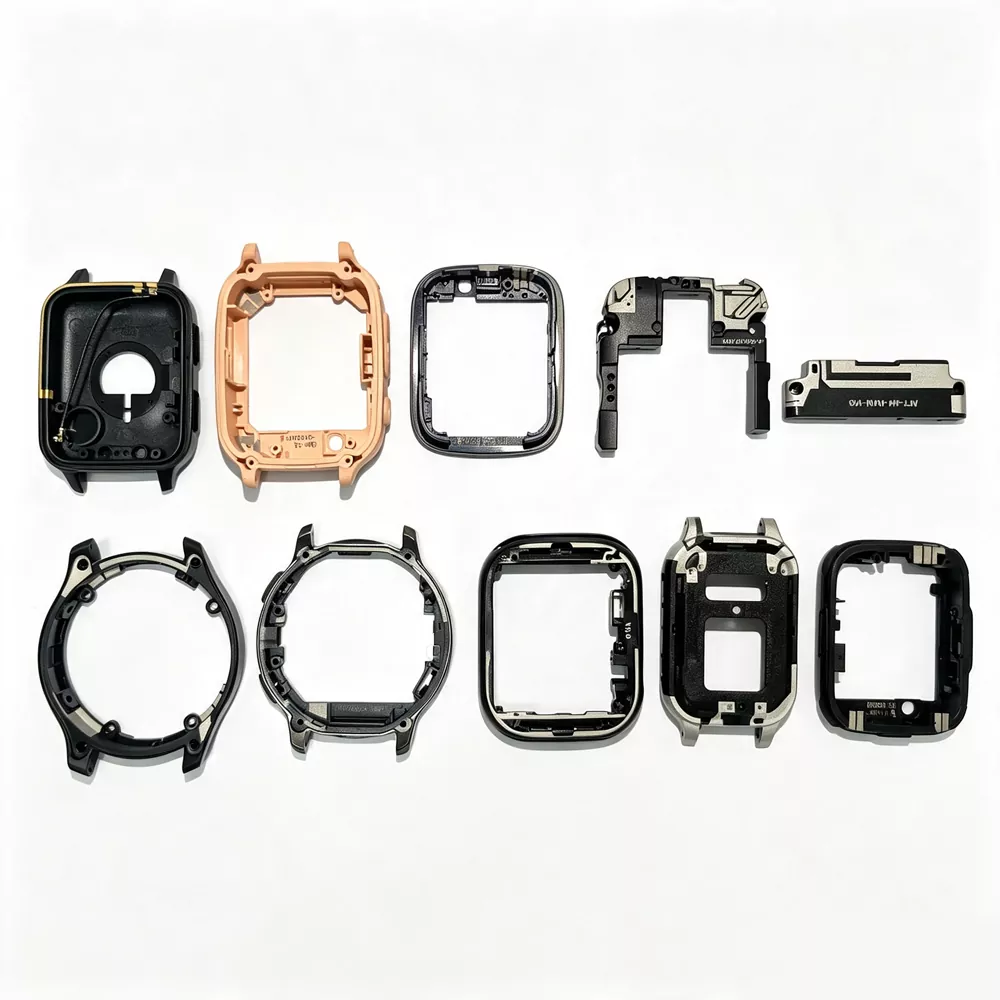

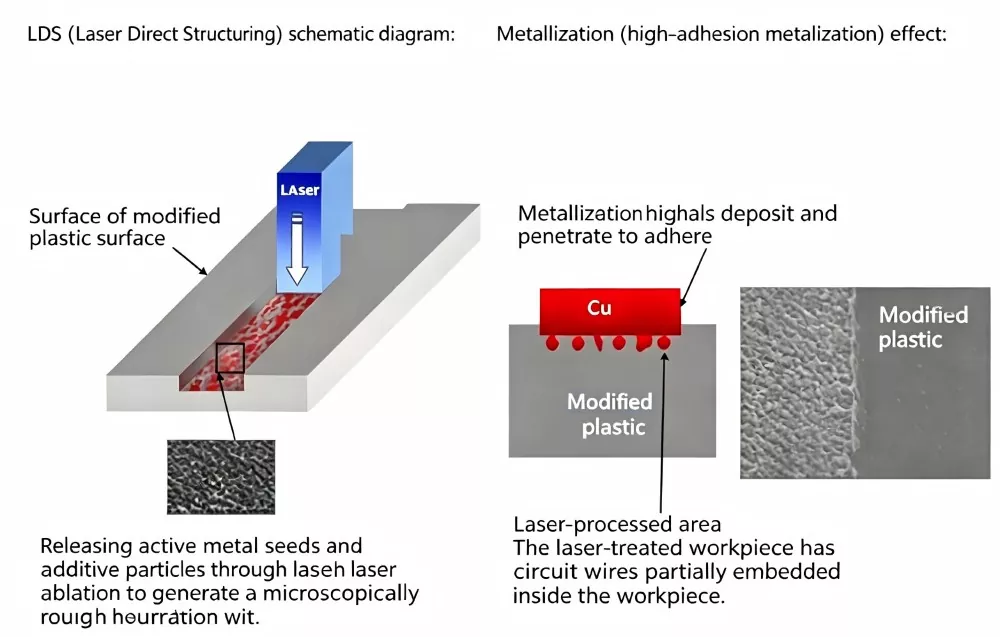

Hakbang 2 – Pag-activate ng Laser: Kinokontrol ng computer ang paggalaw ng laser ayon sa trajectory ng conductive pattern, i-project ang laser sa ibabaw ng three-dimensional na bahagi ng plastic at ina-activate ang circuit pattern sa loob ng ilang segundo. Sa mga lugar na na-irradiated ng laser, ang mga additives ay isinaaktibo, na lumilikha ng isang microscopically rough surface na kaaya-aya sa metal deposition.

Hakbang 3 – Chemical Plating: Ilagay ang activated plastic parts sa isang chemical plating bath, kung saan ang mga metal tulad ng copper, nickel, at gold ay piling idineposito sa mga activated na lugar, na bumubuo ng conductive traces.

Hakbang 4 – Pagpupulong at Pagsubok: Ang LDS housing para sa antenna circuit ay konektado sa kuryente sa PCB motherboard sa pamamagitan ng spring contact, pin, o B2B connectors. Pagkatapos ng isang buong inspeksyon gamit ang isang network analyzer, ang pagpupulong ay inihatid.

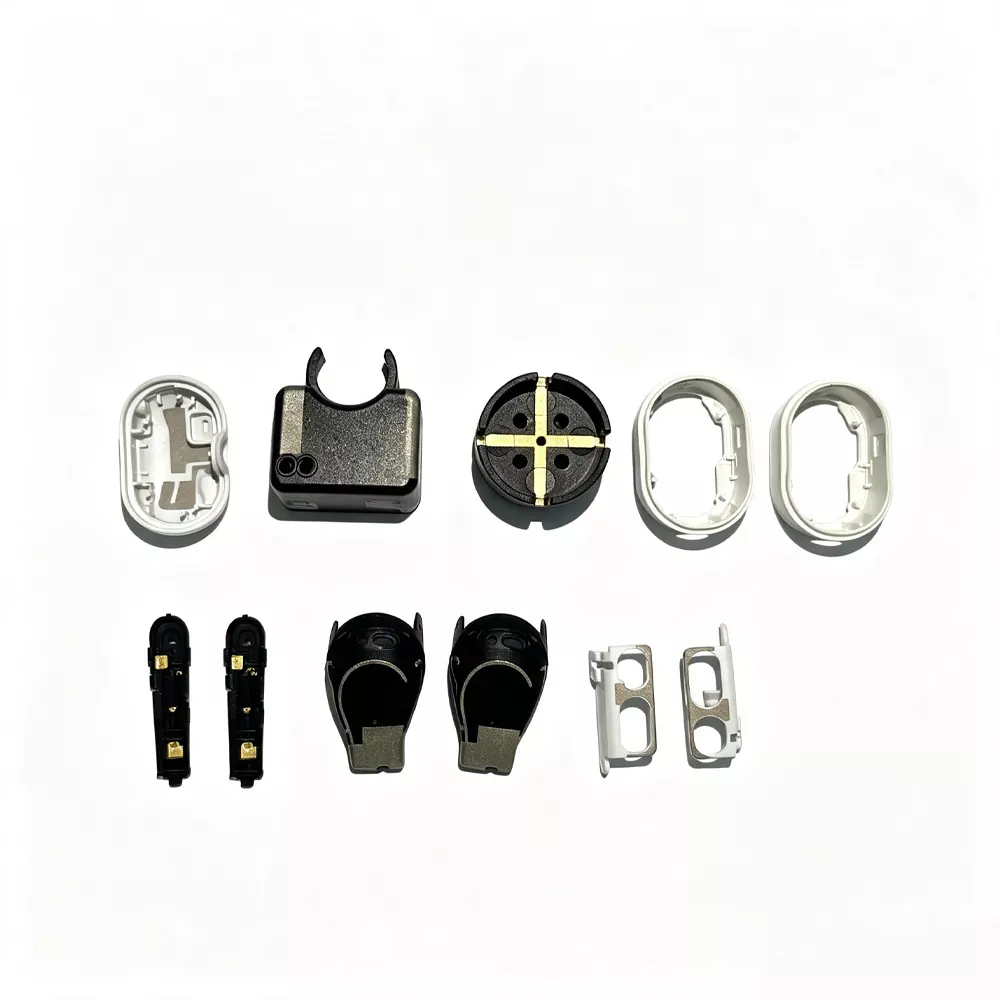

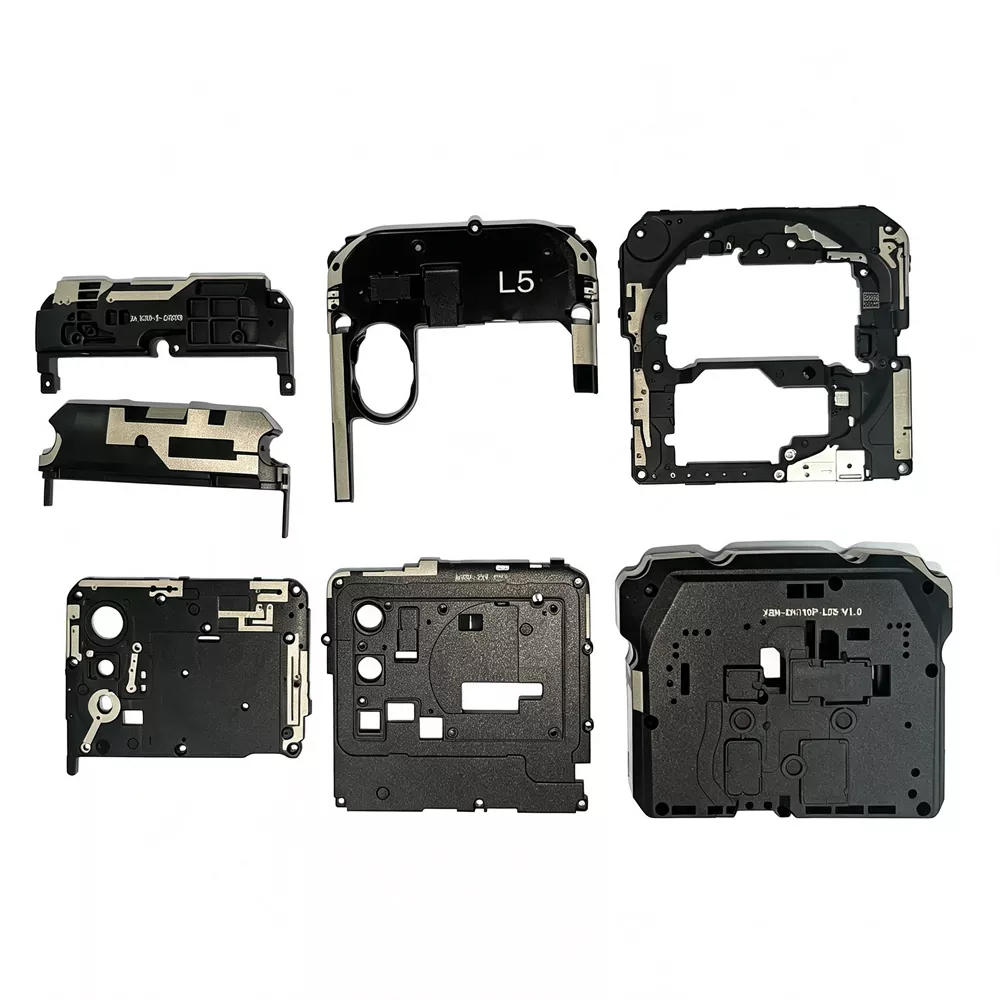

Mga Naaangkop na Device

Ang teknolohiya ng LDS antenna ay malawakang ginagamit sa maraming industriya at wireless na aplikasyon:

Mga Pangunahing Punto ng Pagbebenta

1. Mataas na kakayahan sa pagsasama ng espasyo

Ang mga LDS antenna ay maaaring direktang isama sa mga housing ng device o mga structural bracket, na nagbibigay-daan sa mga mas manipis na disenyo ng produkto nang hindi lubos na nakompromiso ang pagganap ng RF. Ang antenna clearance ay nakakamit sa pamamagitan ng tumpak na 3D patterning sa mga plastic substrate, na ginagawa itong angkop para sa mga compact multi-band wireless device.

2. Katatagan ng produksyon at pagkakapare-pareho ng proseso

Nagbibigay ang laser structuring ng mataas na repeatability at stable na pattern resolution, na ginagawa itong angkop para sa tuluy-tuloy na production environment. Ang bawat unit ay karaniwang pinapatunayan sa pamamagitan ng RF testing, na may mga pangunahing parameter tulad ng S11 na na-verify upang matiyak ang pagtutugma ng pagganap sa loob ng mga target na disenyo.

3. Nabawasan ang internal RF interference

Dahil direktang nabuo ang mga conductive pattern sa housing ng device, binabawasan ng mga istruktura ng LDS ang dependency sa internal na mga wiring at pinapaliit ang interference na dulot ng mga kalapit na bahagi ng metal sa loob ng enclosure.

4. Multi-band antenna integration kakayahan

Maaaring isama ang maramihang functional antenna (LTE / GSM / Wi-Fi / Bluetooth / GNSS) sa iisang 3D substrate, na binabawasan ang kabuuang bilang ng bahagi at pinapasimple ang arkitektura ng RF sa antas ng system.

5. Flexible na 3D RF na kakayahan sa disenyo

Sinusuportahan ng teknolohiya ng LDS ang pagpapatupad ng mga kumplikadong conductive geometries sa mga curved surface, na nagpapahintulot sa layout ng antenna na sundin ang mga mekanikal na contour habang pinapanatili ang tinukoy na mga hadlang sa RF sa iba't ibang frequency band.

Teknikal na Pagtutukoy

Proseso at Pag-iingat ng Laser Engraving

（1）Mga Tala sa Conductive Circuit Design

① Ang pag-trace ng pagruruta sa mga LDS 3D na substrate ay dapat na maiwasan ang madalas na sharp-angle transition. Sa mga multi-face na istruktura, ang tuluy-tuloy na pagruruta sa mga katabing ibabaw ay karaniwang nagpapabuti sa katatagan ng proseso at pagkakapareho ng plating, lalo na sa mas malalaking housing.

② Ang pinakamababang lapad ng bakas na tinukoy ng laser ay karaniwang nasa paligid ng 0.2 mm, depende sa resolution ng disenyo at geometry ng substrate.

③ Ang pinakamababang espasyo sa pagitan ng mga katabing conductive traces ay karaniwang pinananatili sa itaas ng 0.5 mm upang mabawasan ang panganib ng plating bridge formation sa panahon ng electrochemical deposition.

④ Ang clearance sa pagitan ng conductive area at mga hangganan ng enclosure ay karaniwang kinokontrol sa sub-millimeter scale. Karaniwang inilalapat ang buffer na distansya na humigit-kumulang 1–2 mm malapit sa mga pader ng lukab upang mabawasan ang kontaminasyon sa gilid sa panahon ng pagpoproseso ng laser.

⑤ Ang surface geometry ay nakakaimpluwensya sa gawi ng plating. Ang mga patag na rehiyon ay may posibilidad na magbigay ng mas matatag na pag-activate ng laser at pagkakapare-pareho ng coating, habang ang mga hubog na ibabaw ay maaaring magpakilala ng pagkakaiba-iba sa kapal at pagdirikit dahil sa mga pagkakaiba sa pagkakalantad sa anggulo.

⑥ Pagkatapos ng laser structuring, ang mga bahagi ay direktang inililipat sa electroplating upang mabawasan ang oksihenasyon at kontaminasyon sa ibabaw bago ang metallization.

（2）Mga Kinakailangan sa Pag-iimbak ng Produkto ng LDS Bago ang Plating at Coating

① Ang mga bahaging may laser-activated na laser ay dapat na naka-imbak sa kontroladong mga kondisyon ng halumigmig (karaniwang mas mababa sa 60% RH) at ilipat sa plating sa lalong madaling panahon ng daloy ng proseso, upang mabawasan ang panganib sa oksihenasyon sa ibabaw.

② Ang direktang pakikipag-ugnay sa mga ibabaw na naproseso ng laser ay iniiwasan, dahil ang kontaminasyon ay maaaring makaapekto sa kasunod na kalidad ng metal deposition.

③ Ang mga nakalaang tray o fixture ay ginagamit sa paghawak at pagdadala upang mapanatili ang katatagan ng posisyon at maiwasan ang pinsala sa ibabaw o micro-scratching.

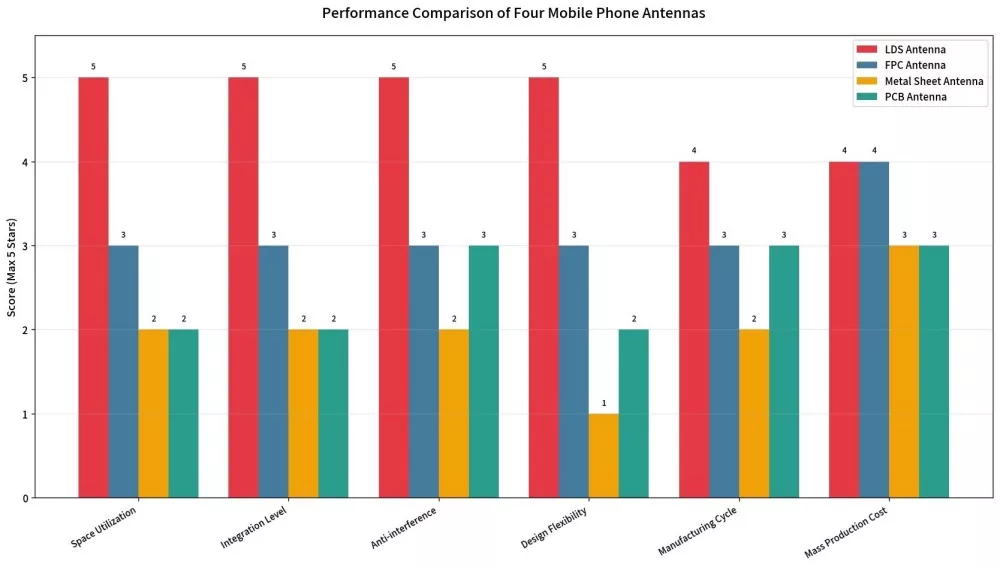

Ikumpara sa mga kapantay

Proseso ng Pagkontrol sa Kalidad

1. Incoming Material Inspection: Pagsubok sa Metal Additive Content sa mga Plastic Particle na Partikular na Idinisenyo para sa LDS

2. Injection molding control: Dimensional accuracy ±0.05mm

3. Laser marking: AOI automated optical inspection para sa circuit integrity

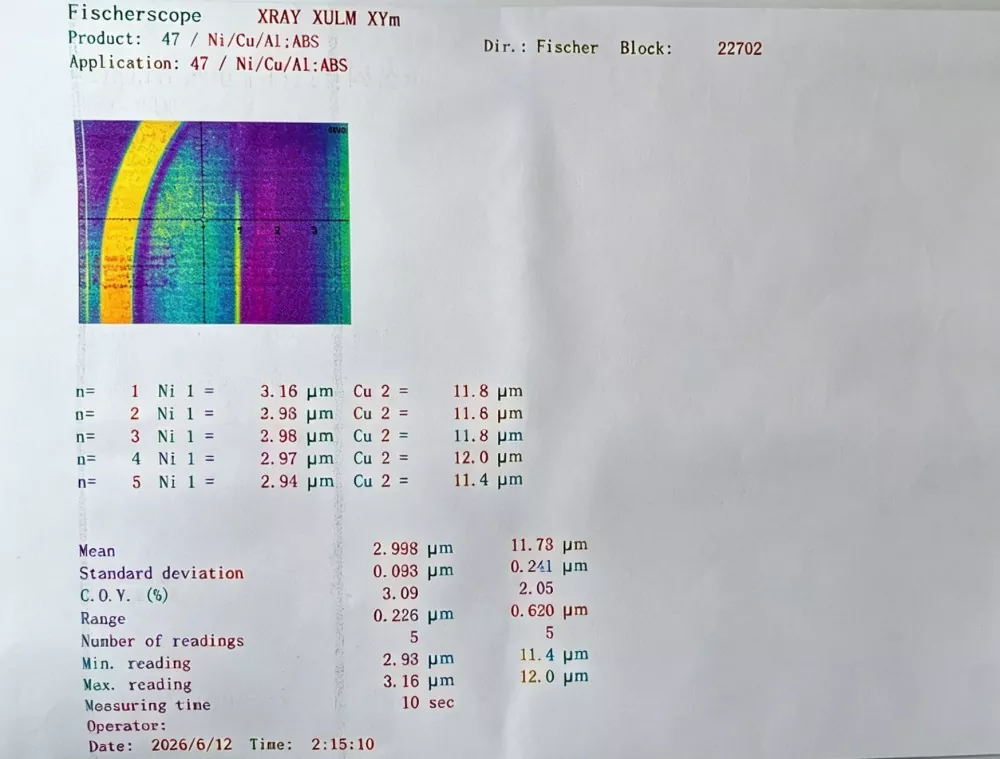

4. Chemical plating: Inspeksyon ng pagkakapareho ng kapal ng coating (copper layer ≥ 5 μm, nickel/gold layer ≥ 0.1 μm)

5. Pagsusuri sa RF: Ang network analyzer ay nagsasagawa ng buong inspeksyon ng S11, VSWR, nakuha, at kahusayan.

6. Pagiinspeksyon sa sampling ng pagiging maaasahan: Daang gridAll-inclusive na pagsubok sa pagdirikit

Bilang isang maaasahang supplier, ang bawat batch ng aming mga produkto ay may kasamang test report na maaaring masubaybayan pabalik sa kaukulang batch ng raw material.

Paano Pumili ng LDS Antenna Products

1. Tingnan ang mga kinakailangan sa frequency band

Malinaw na tukuyin kung aling mga frequency band ng komunikasyon ang kailangang suportahan ng device—2G/3G/4G/5G Sub-6GHz, Wi-Fi 2.4G/5G/6E, GPS/GNSS, Bluetooth, NFC, at iba pa. Ang iba't ibang frequency band ay tumutugma sa iba't ibang disenyo ng pagruruta ng antenna.

2. Suriin ang espasyo sa pag-install

- Ang pabahay ba ng device ay may sapat na espasyo sa layout ng LDS?

- Kailangan bang sundin ng antenna ang pagruruta sa isang 3D curved surface? Diyan mismo ang LDS ay nangunguna.

3. Suriin ang pagpili ng substrate

Ang materyal na substrate para sa mga LDS antenna ay dapat na isang functional plastic na partikular sa LDS. Kasama sa mga karaniwang opsyon ang PC, ABS, PC+ABS, at LCP. Ang iba't ibang mga materyales ay may sariling mga pakinabang at disadvantages sa mga tuntunin ng paglaban sa temperatura, dielectric constant, at mekanikal na lakas.

4. Suriin ang lead time at minimum na dami ng order.

Bilang isang tagagawa, nag-aalok kami ng:

- Sample na yugto: 10Mabilis na prototyping

- Maliit na batch: 100–1,000 pcs, 2-linggong paghahatid

- Malaking produksyon: Ang buwanang kapasidad ay lumampas sa 100,000 unit, na may garantisadong oras ng paghahatid.

FAQ

T: Ano ang pagkakaiba ng LDS antenna at FPC antenna?

A: Ang FPC antenna ay isang flexible circuit solution na naka-install sa loob ng device, na nangangailangan ng nakalaang planar space. AnLDS Antennaay direktang laser-structured papunta sa pabahay o bracket ng device, na nagbibigay-daan sa mas mahusay na pag-adapt sa mga 3D na ibabaw at pinahusay na paggamit ng espasyo. Nagbibigay din ito ng mas mataas na kakayahan sa pagsasama at mas malakas na pagganap laban sa panghihimasok kumpara sa mga tradisyonal na solusyon sa FPC.

Q: Ano ang minimum na dami ng order para sa pagpapasadya?

A: Walang kinakailangang minimum na dami ng order sa yugto ng sample. Sinusuportahan namin ang mga sample request, small-batch production simula sa 100 pcs, at mas malalaking volume na order batay sa mga kinakailangan ng customer. Bilang direktang pabrika, nagbibigay kami ng flexible na suporta sa produksyon sa iba't ibang yugto ng proyekto.

Q: Anong impormasyon ang kailangan para sa pagpapasadya?

A: Ang mga customer ay maaaring magbigay ng 3D CAD drawing ng device (STEP o IGS format), target frequency band, PCB layout, at connector type. Ang aming engineering team ay hahawak sa disenyo ng pagruruta, simulation optimization, at prototype na pag-verify.

Q: Maaari bang suportahan ng teknolohiyang ito ang 5G millimeter-wave application?

A: Oo. Sinusuportahan ng teknolohiya ang mga disenyo ng antenna para sa parehong Sub-6 GHz at millimeter-wave frequency band. Ang panghuling solusyon ay ino-optimize ayon sa istraktura ng device, magagamit na espasyo, at kinakailangang pagganap ng dalas.

Q: Ano ang buhay ng serbisyo ng antenna?

A: Ipinapakita ng mga pagsubok sa pagiging maaasahan na pagkatapos ng 100 thermal cycle mula -40℃ hanggang +85℃ at pagsubok sa mataas na temperatura/mataas na kahalumigmigan sa 85℃/85% RH sa loob ng 168 oras, nananatiling mababa sa 5% ang pagkasira ng performance habang nananatiling stable ang adhesion. Ang idinisenyong buhay ng serbisyo ay maaaring lumampas sa 10 taon.

T: Maaari ka bang magbigay ng suporta sa pag-tune ng antenna?

A: Oo. Nagbibigay kami ng mga kumpletong serbisyo sa pag-tune, kabilang ang simulation, prototyping, at system-level optimization, na tumutulong sa mga produkto na matugunan ang mga kinakailangan sa certification gaya ng CTA, CE, at FCC.
