Antenna ng Camera 4G/5G sa Katawan

Ang Shenzhen Qianmu Communication Technology Co., Ltd. ay isang domestic R&D at manufacturing source factory para sa Body Worn Camera 4G/5G Antennas.

Nakagawa kami ng in-house na FPC wideband na Sub6G built-in na antenna, tugma sa 4G LTE at mainstream na domestic at international na 5G Sub6G frequency band. Ang antenna ay sumailalim sa espesyal na pag-optimize ng pagganap upang tugunan ang mga hamon ng compact na espasyo ng device, metal shielding, interference ng baterya, pagkawala ng signal dahil sa pagsusuot ng katawan ng tao, at malupit na kondisyon ng field operation.

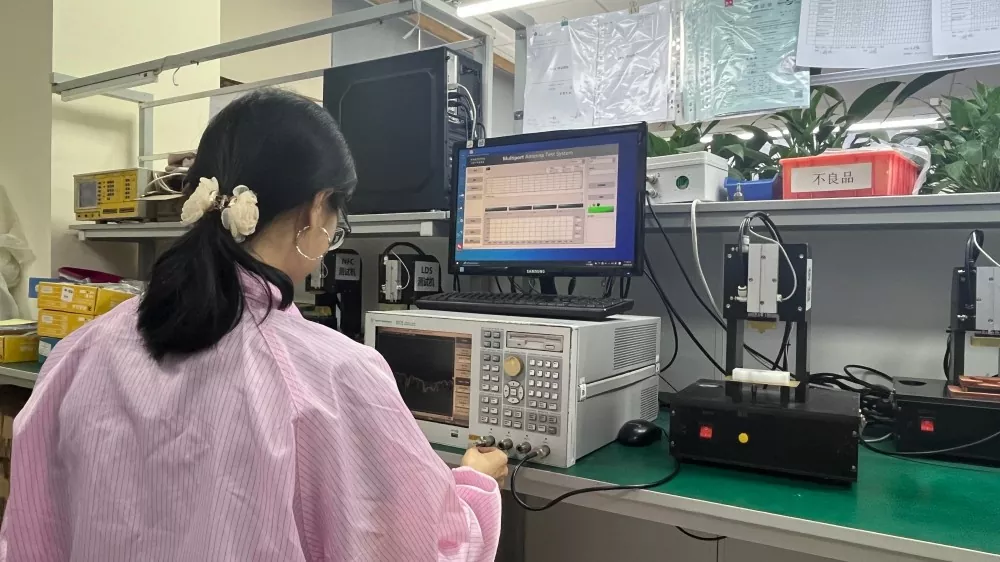

Gumagamit ang antenna ng maaasahang PI flexible substrate at naka-mount sa pang-industriya na pandikit, na ginagawang angkop para sa mga compact na istruktura ng device. Ang lahat ng mga produkto ay sumasailalim sa buong pagsubok ng simulation ng OTA sa mga anechoic na silid upang gayahin ang mga tunay na kapaligiran sa pagpapatakbo. Ang mga rekord ng pagsubok sa VNA at OTA ay naka-archive sa pamamagitan ng production batch, at ang mga ulat ng inspeksyon ay maaaring ibigay kapag hiniling.

Propesyonal na teknikal na kahulugan

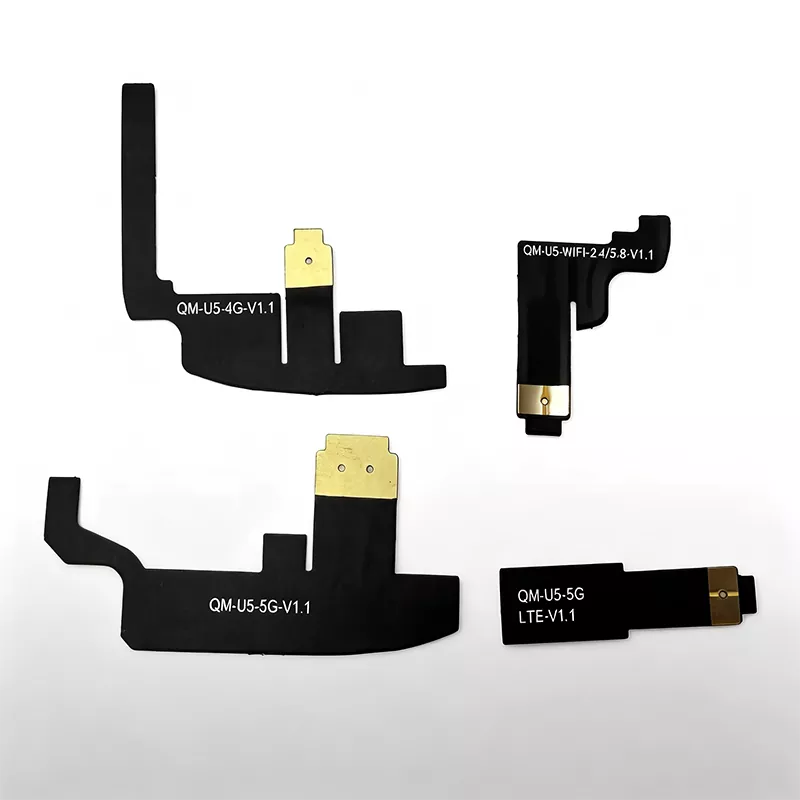

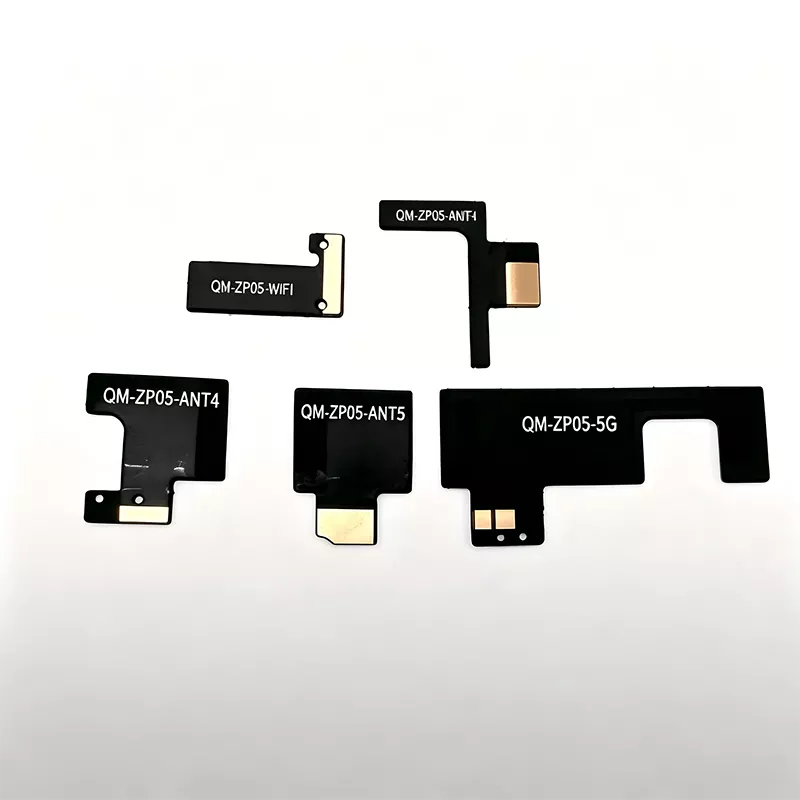

Ang aming Body Worn Camera 4G/5G Antenna ay isang broadband PIFA FPC flexible built-in na Sub6G antenna. Sinusuportahan nito ang mga LTE band na B1/B3/B5/B8/B20/B38/B40 at mga pangunahing 5G Sub6G band na N41/N78/N79. Gumagamit ang antenna ng vibration-resistant, salt-spray-resistant, mataas na nababaluktot na PI film substrate, na sinamahan ng industrial-grade high-temperature na double-sided adhesive at U.FL/IPEX RF feedline, na ginagawa itong perpekto para sa panloob na pag-install sa mga camera na pagod na sa katawan.

Hindi tulad ng mga nakasanayang IoT FPC antenna, isinasama sa bahagi ng disenyo ang full-system na 3D simulation, kabilang ang metal casing, lithium battery, camera bracket, motherboard shield cover, at human body phantom model sa simulation environment.

Pre-matched sa 50Ω impedance sa pabrika, at sabay-sabay na sumailalim sa pagbaba, temperatura ng pagbibisikleta, salt spray, at halumigmig na pagsubok sa pagiging maaasahan. Binabawasan nito ang workload ng integration ng system ng customer at pinapaikli ang cycle ng development para sa mga proyekto ng hardware ng pulisya.

Kumpletuhin ang Prinsipyo ng Paggawa ng Antenna

Ang buong antenna ay binubuo ng isang FPC radiating conductor, isang industrial adhesive backing layer, isang U.FL coaxial feeder, at isang mainboard RF matching network, na nagbibigay-daan sa bidirectional conversion ng mga high-frequency na electromagnetic wave upang makamit ang 4G/5G cellular signal transmission at reception.

Sa panahon ng paghahatid, ang module ng komunikasyon ng recorder ay nagko-convert ng mga stream ng video, mga alerto sa SOS, at data ng lokasyon sa mga de-koryenteng signal na may mataas na dalas, na ipinapadala sa pamamagitan ng coaxial cable patungo sa istraktura ng resonant ng FPC. Ang mga signal na ito ay iko-convert sa 4G/5G electromagnetic wave para sa panlabas na radiation, na nagpapadala ng impormasyon ng ebidensya sa base station.

Sa panahon ng pagtanggap, kinukuha ng antenna ang mga electromagnetic wave mula sa base station at kino-convert ang mga ito sa mga de-koryenteng signal, na pagkatapos ay ipinadala pabalik sa module upang makumpleto ang utos sa pag-iiskedyul at pagtanggap ng remote na parameter.

Upang mabayaran ang pagkawala ng RF na dulot ng pagsusuot sa likod ng tao, pinahusay ang pagganap sa pamamagitan ng simulation sa isang anechoic chamber gamit ang isang human body phantom model, na nagreresulta sa isang 22.8 dB na pagpapabuti sa TIS receive sensitivity kumpara sa mga nakasanayang FPC antenna. Sa ilalim ng simulate na mga kondisyon ng pagsusuot, ang kahusayan ng isang karaniwang antenna para sa LTE B8 ay 40.46% lamang, habang ang antenna ng Qianmu ay nakakamit ng ≥52% para sa mababang frequency ng LTE at ≥47% para sa 5G N78. Ang bawat batch ay sumasailalim sa sampling at muling pagsubok gamit ang VNA, na may mga test curve at production record na naka-archive para sa pag-verify ng customer.

Mga katugmang device at accessories

Tugma sa mga end device

1. Public Security at Traffic Police 4G/5G High-Definition Law Enforcement Body Camera

2. Body camera para sa pamamahala sa lunsod, pangangasiwa sa kalsada, at koleksyon ng audiovisual na ebidensya ng departamento ng bumbero

3. Explosion-proof Intrinsically Safe Law Enforcement Recorder para sa Chemical at Mining Industries

4. Power Inspection Single Soldier Recording Terminal

5. Overseas Export 4G/5G Single Soldier Law Enforcement Device

Mga katugmang module ng komunikasyon

- Module ng komunikasyon ng 4G LTE Cat.1 / Cat.4 5G Sub-6GHz domestic/imported na module ng komunikasyon 4G+5G+WiFi multi-mode integrated communication module

Mga materyales na ibinigay ng pabrika para sa produksyon

U. FL/IPEX na mga coaxial cable na may iba't ibang haba, mga reinforcement steel plate, at mataas na temperatura, lumalaban sa asin na pang-industriya na pandikit. Nako-customize na haba ng cable at mga detalye ng connector batay sa disenyo ng motherboard para mabawasan ang pangalawang pagproseso para sa mga customer.

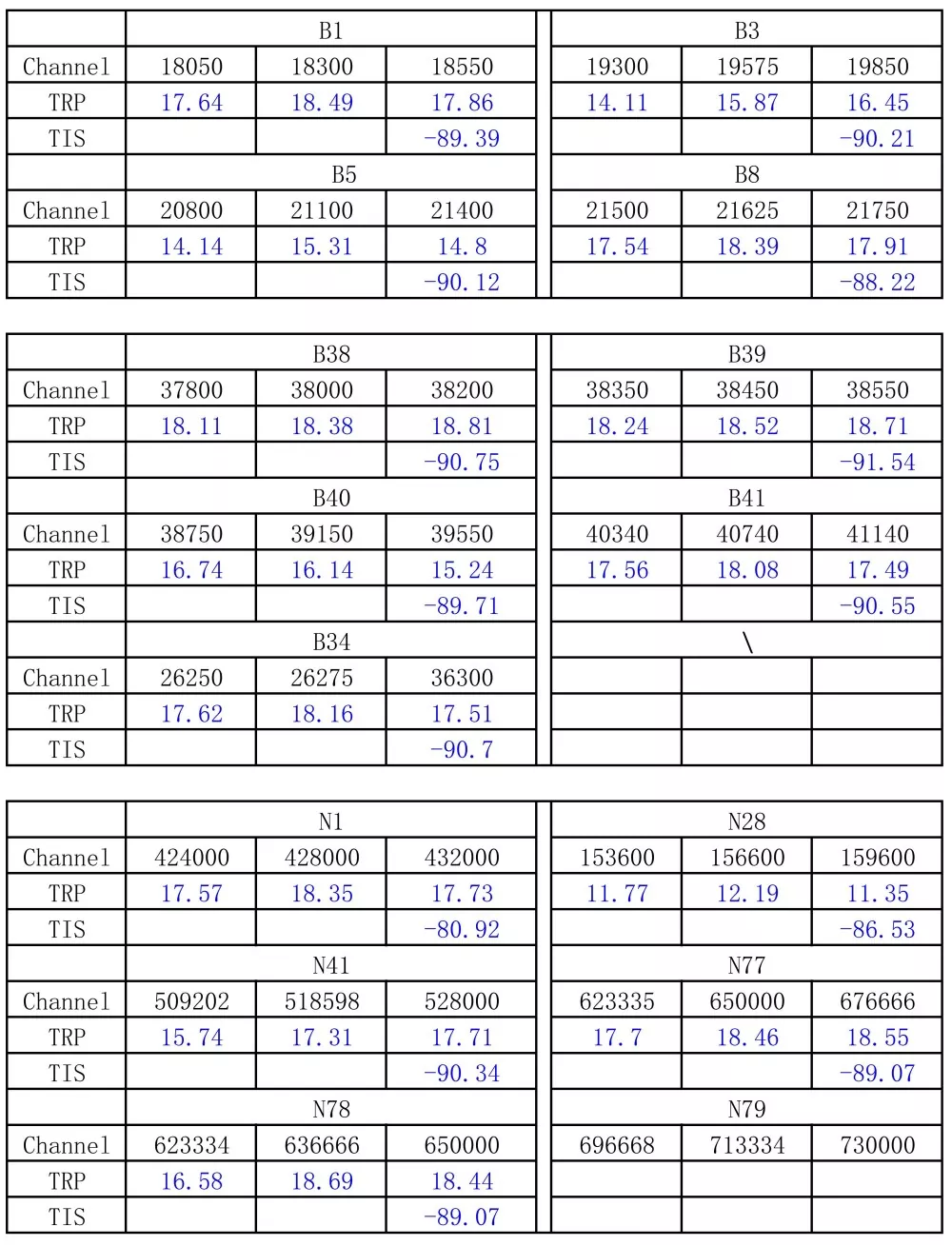

Teknikal na Pagtutukoy

Gabay sa Pagkuha at Pagpili ng Antenna

1. Tumutok sa data ng pagsukat sa totoong mundo mula sa mga kumpletong device na isinusuot sa katawan, sa halip na umasa lang sa mga parameter ng free-space. Ang mga karaniwang datasheet ng tagagawa ay nagbibigay ng mga sukat na kinuha sa mga hubad na board; makabuluhang bumababa ang pagganap kapag na-install sa mga housing ng device at nasuot. Kapag bumibili, palaging humiling ng mga full-system na VNA/OTA test na ulat at huwag umasa lamang sa mga teoretikal na detalye.

2. Unahin ang pagpili ng pinagmumulan ng pabrika na may karanasan sa mass-producing single-sundalo na kagamitan sa pagpapatupad ng batas. Ang mga hamon ng mga single-soldier device ay nasa pagharap sa interference mula sa mga metal na pabahay at baterya, pagsusuot ng katawan ng tao, at malupit na kapaligiran. Ang mga pabrika na may naunang karanasan sa proyekto ay maaaring magbigay ng maagang mga rekomendasyon sa istruktura at PCB, na binabawasan ang pangangailangan para sa mga pagbabago sa amag at muling paggawa.

3. Ibahin ang pagkakaiba sa pagitan ng mga domestic at internasyonal na frequency band, at malinaw na tukuyin ang mga pamantayan sa pagsubok ng pagiging maaasahan. Para sa mga domestic na proyekto, kumpirmahin ang LTE B1/B3/B5/B8/B20 at 5G N41/N78/N79; para sa mga proyektong pang-export, kumpirmahin ang kaukulang mga frequency band sa ibang bansa. Mangangailangan ng pagkumpleto ng drop, salt spray, at mataas/mababang temperatura sampling test. Hindi matutugunan ng mga consumer-grade antenna ang mga kinakailangan para sa mga operasyon sa field ng pulisya.

4. Pahalagahan ang mga teknikal na serbisyo ng RF at iwasan ang paghahambing lamang ng presyo. Ang pagbuo ng proyekto ay madalas na nakakaranas ng interference, frequency deviation, at degraded wearing performance. Ang mga tagapamagitan ay walang mga teknikal na kakayahan sa RF; unahin ang mga tagagawa na maaaring magbigay ng mga rekomendasyon sa layout at tumulong sa pag-troubleshoot ng mga kumpletong pagkabigo ng system.

Bakit Pumili ng Shenzhen Qianmu Communications

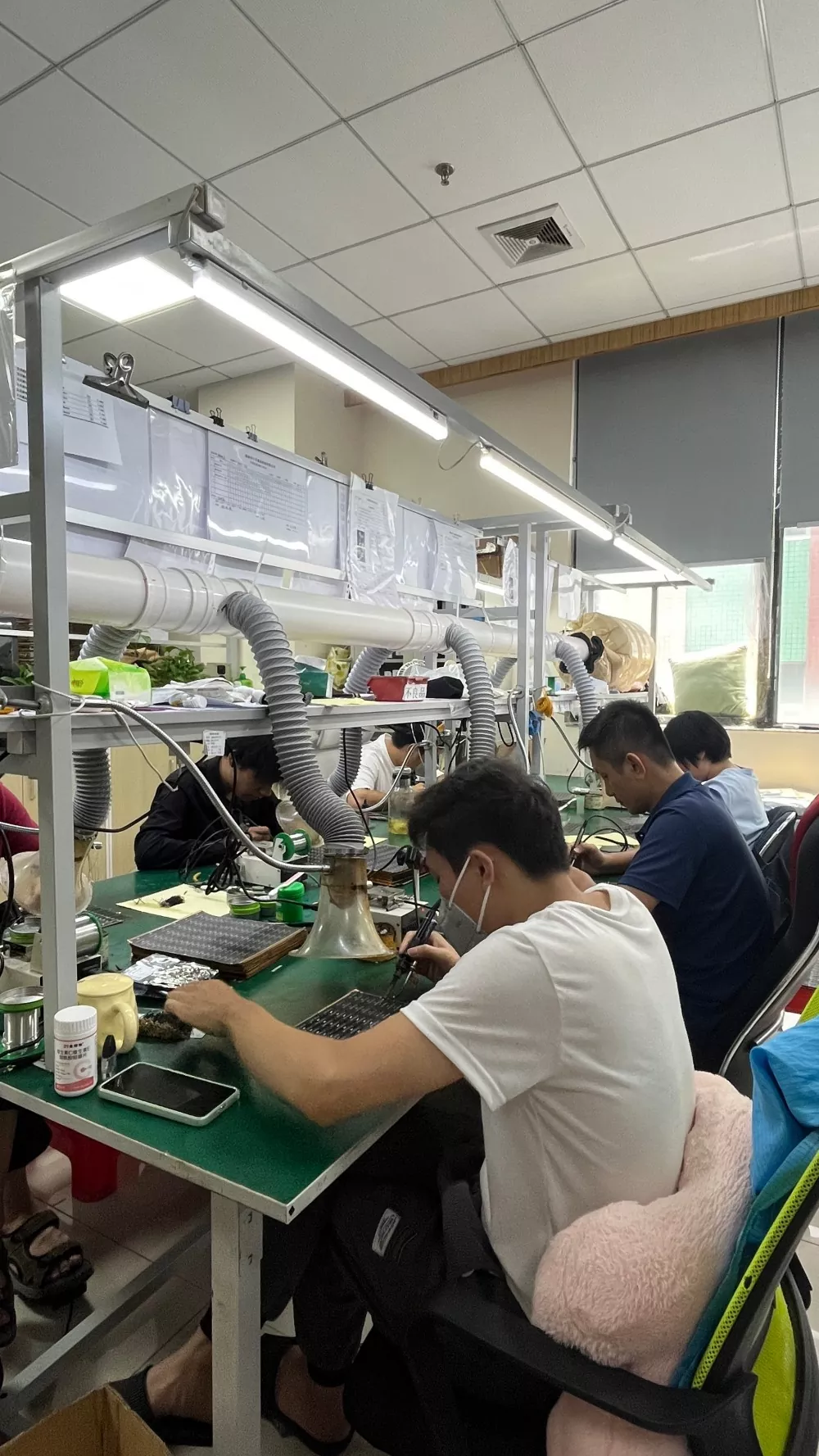

1. Direktang supply mula sa pinagmulang pabrika na walang mga markup ng middleman. In-house production line ang humahawak sa FPC cutting, reinforcement, adhesive backing, at full electrical inspection. Mapagkumpitensyang pagpepresyo para sa maramihang mga order, pangmatagalang supply ng framework na suportado, na angkop para sa mga proyekto sa pag-bid sa pagbili ng pulisya.

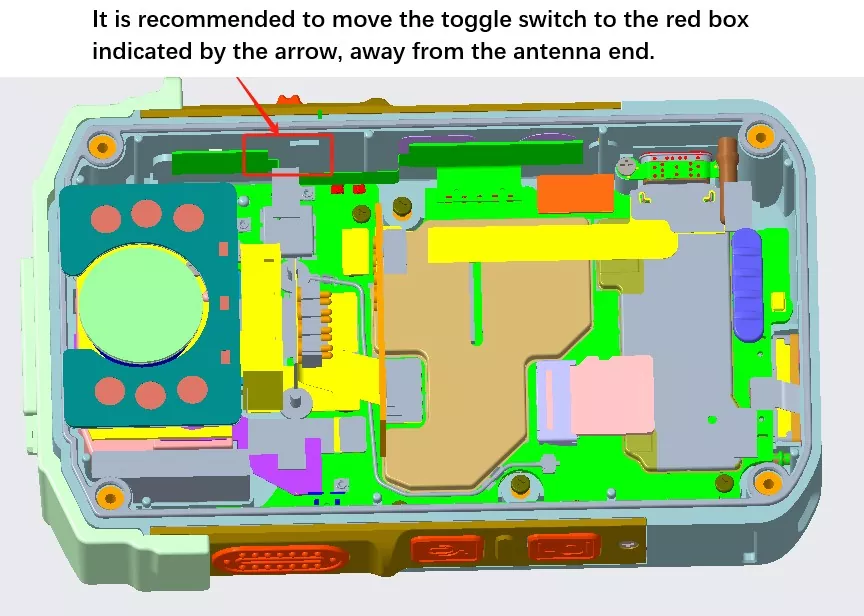

2. Nag-specialize sa mga indibidwal na kagamitan ng sundalo, kami ay malalim na nasangkot sa maagang yugto ng R&D at nagtataglay ng malawak na karanasan sa mass production at pag-deploy ng iba't ibang mga body-worn camera at single-soldier terminals. Para sa mga bagong proyekto, makakatanggap kami ng mga 3D na disenyo, makakapagbigay ng layout ng antenna at mga solusyon sa paghahadlang sa clearance, maiwasan ang mga bahid ng disenyo, at mabawasan ang mga gastos sa pagbabago ng amag.

3. Sinusuportahan ng flexible na customization ng OEM/ODM ang hindi regular na pagputol ng FPC, haba ng feeder, mga detalye ng connector, at fine-tuning ng frequency band; karaniwang sample na paghahatid sa loob ng 35 araw ng trabaho.

4. Kumpletuhin ang mga kakayahan sa suporta sa dayuhang kalakalan [Placeholder ng larawan: Koleksyon ng mga dokumento ng sertipikasyon (CE, FCC, RoHS, ISO)] Ang kumpanya ay may hawak na mga independiyenteng karapatan sa pag-import at pag-export at nagtataglay ng buong hanay ng mga kwalipikasyon. Maaari kaming magbigay ng mga teknikal na detalye sa Ingles at mga ulat ng pagsubok, suportahan ang mga tuntunin sa kalakalan ng FOB Shenzhen, at kumonekta sa mga provider at mamimili ng solusyon sa seguridad sa ibang bansa.

5. End-to-end na teknikal na after-sales na suporta: Sa kaso ng 4G/5G na mga anomalya ng signal sa buong device, tutulong ang mga RF engineer sa pagtukoy sa ugat na sanhi (antenna, istraktura, o module) nang hindi nagmamadaling iniuugnay ang isyu sa mga problema sa antenna. Ang patuloy na teknikal na pakikipagtulungan ay ibinibigay sa buong sample testing, pilot production, at mass production na mga yugto.

FAQ

Q1: Maaari bang ibahagi ang Body Worn Camera 4G/5G antenna sa module ng Wi-Fi?

A: Idinisenyo ang antenna na ito para sa 4G LTE/5G Sub6G cellular bands. Kung kinakailangan ang functionality ng Wi-Fi, inirerekomendang mag-configure ng hiwalay na Wi-Fi antenna, dahil ang pagbabahagi ng parehong antenna ay maaaring magdulot ng interference at pababain ang pagganap ng komunikasyon sa cellular.

Q2: Ang camera na suot sa katawan ay may hindi regular na panloob na lukab; sinusuportahan ba ng antenna ang custom cutting para magkasya ang mga ganitong hugis?

A: Sinusuportahan ang pasadyang pagputol. Nagbibigay ang kliyente ng mga 3D na guhit ng casing, at tinatasa namin ang magagamit na espasyo para magmungkahi ng disenyo ng hugis, kumpletong prototyping, at magsagawa ng real-world na pagsubok sa ganap na akma ng device.

Q3: Mayroon bang iba pang paraan upang ma-secure ang isang FPC antenna bukod sa paggamit ng adhesive backing?

A: Para sa mass production ng mga body-worn camera na may compact housings, ang industrial adhesive bonding ay ang pangunahing paraan. Ang mga konektor ng ZIF ay sumasakop ng malaking espasyo at bihirang ginagamit; Mahigpit na ipinagbabawal ang pag-clamp ng tornilyo sa lugar ng konduktor ng antena, dahil maaari itong makapinsala sa antenna at humantong sa pagkabigo kapag natamaan.

Q4: Ang mahina bang signal ng 4G/5G sa isang camera na pagod sa katawan ay palaging dahil sa mga isyu sa kalidad ng antenna?

A: Hindi naman. Karamihan sa mga isyu sa signal ay nagmumula sa hindi sapat na clearance, ang mga antenna ay malapit sa mga metal na pinagmumulan ng interference, maluwag na connector, o kakulangan ng simulation ng katawan ng tao. Maaaring kopyahin ng mga inhinyero ang mga kondisyon sa pagpapatakbo upang tumpak na matukoy ang ugat ng problema.

Q5: Sinusuportahan ba ang factory audit? Maaari bang maibigay ang mga dokumento ng kwalipikasyon sa mga ikatlong partido?

A: Ang mga on-site na pag-audit ng pabrika ay sinusuportahan sa oras ng appointment. Available ang mga elektronikong bersyon ng ISO, RoHS, CE, FCC, at mga ulat sa pagsubok ng batch; para sa pag-bid sa pagkuha ng pulisya, maaaring magbigay ng mga kopya ng papel na may selyo.

Impormasyon ng entidad ng kumpanya

Ang Shenzhen Qianmu Communication Technology Co., Ltd. ay nakatuon sa pagsasaliksik, pagpapaunlad, at pagmamanupaktura ng mga built-in na RF antenna sa loob ng mahigit isang dekada, na nag-specialize sa mga antenna para sa mga camera na suot sa katawan, mga naisusuot na device, at mga pang-industriyang application ng IoT FPC. Pinagsasama ang R&D, produksyon, at internasyonal na pagbebenta ng kalakalan, ang kumpanya ay nagbibigay ng one-stop na RF antenna solution—kabilang ang mga sample, custom na pag-develop, at malakihang supply—para sa mga integrator ng security equipment, mga tatak ng kagamitan sa pagpapatupad ng batas, at mga kliyenteng ODM/OEM sa ibang bansa.

Address ng Kumpanya: Room 425, 443, 4th Floor, Building A, Huafeng Zhigu Hangcheng High-Tech Industrial Park, No. 3 Aviation Road, Sanwei Community, Hangcheng Subdistrict, Bao'an District, Shenzhen City, Guangdong Province Telepono: 0755-21633653 Email: qianmu188@126.com Mga Serbisyo sa Suporta: Libreng sample na pagsubok, 3D structural antenna evaluation para sa mga bagong proyekto, RF teknikal na suporta, kumpletong pag-export/pagpupulis ng sertipikasyon na dokumentasyon
