NFC Antenna

Ano ang isang soft antenna na pinagsama-sama ng NFC? Ano ang aktibong antenna?

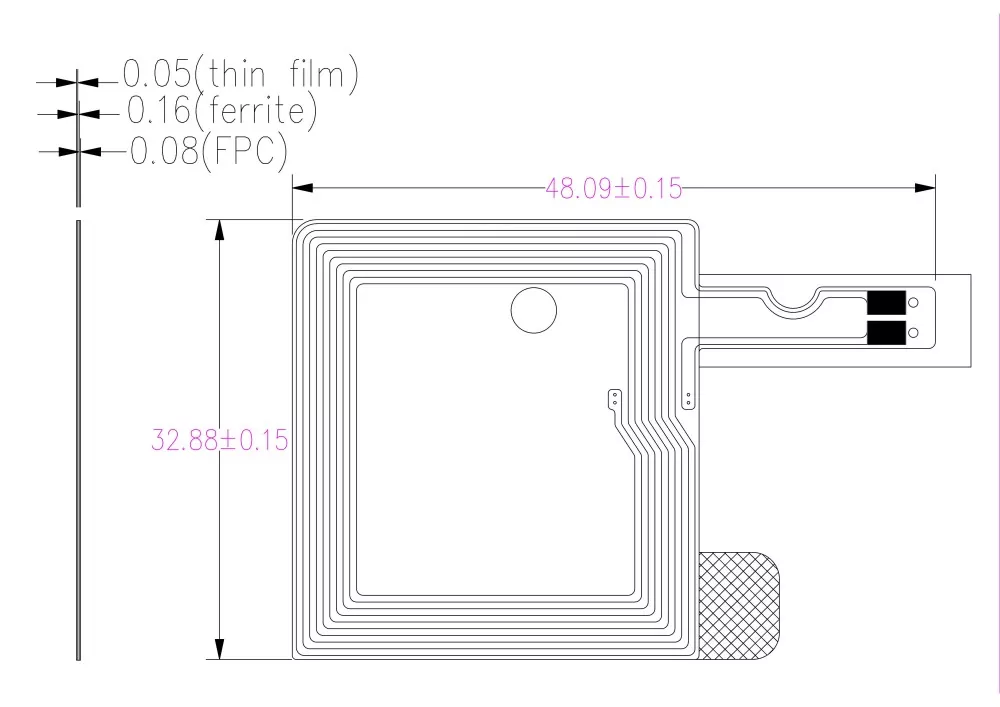

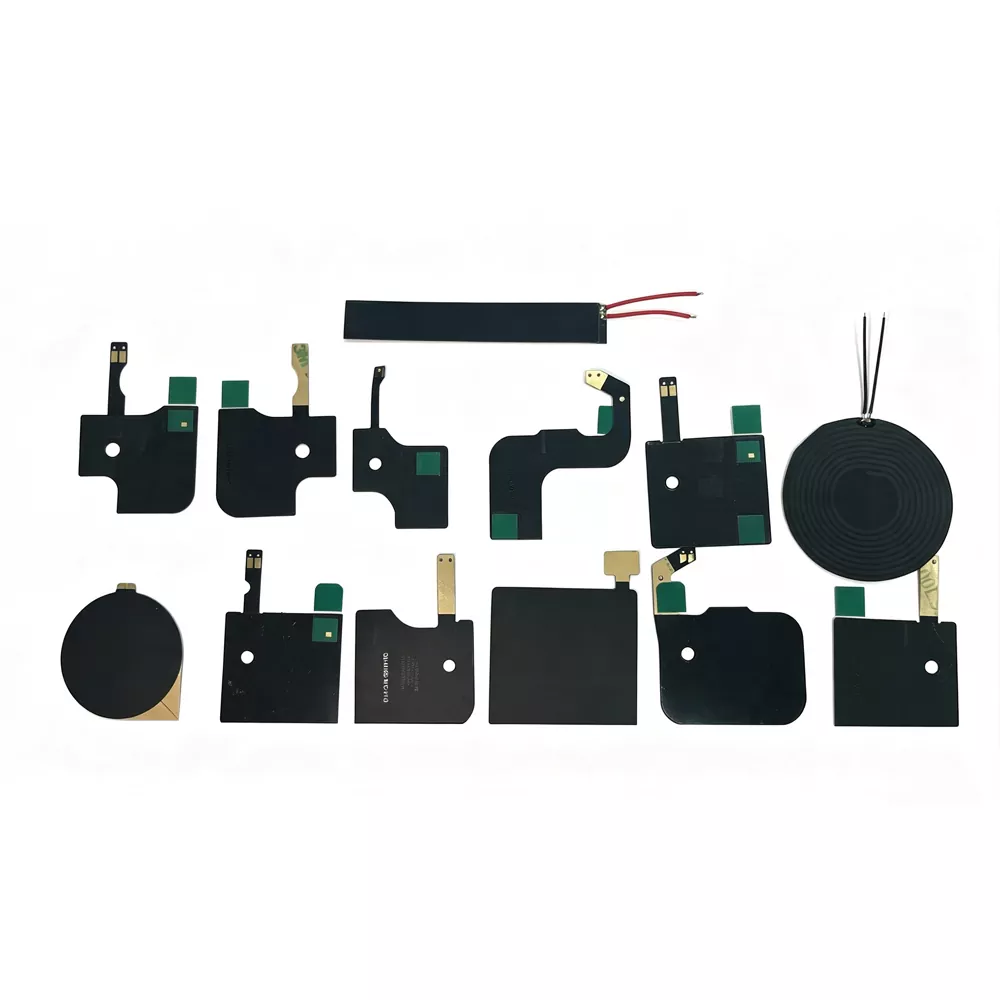

1.1 NFC Built-in Soft Antenna (FPC Flexible Antenna)

Ang NFC built-in flexible antenna (NFC Flexible Printed Circuit Antenna) ay isang uri ng NFC Antenna na ginawa sa isang flexible printed circuit board (FPC) na substrate at idinisenyo upang gumana sa 13.56 MHz frequency band. Gumagamit ito ng electrolytic copper bilang conductive coil material at gumagamit ng precision etching process para makabuo ng customized na coil pattern na may mga partikular na liko at geometrical na istruktura. Pinagsama sa isang ferrite magnetic film bilang isang isolation layer, ang flexible antenna na ito ay madaling maisama sa mga electronic device sa pamamagitan ng 3M adhesive o peel-off mounting solutions.

Mga pangunahing bahagi:

- FPC substrate:Isang flexible circuit board na materyal na nagbibigay ng magaan at nababaluktot na katangian, na may kapal na mula 0.14–0.27 mm.

- Copper coil:Ginawa sa pamamagitan ng electrolytic copper etching, tinutukoy ng coil structure ang antenna inductance at resonance frequency performance.

- Ferrite layer:Isang high-permeability na magnetic material na binabawasan ang interference ng metal, pinapabuti ang paghihiwalay ng magnetic field, at pinapahusay ang directionality ng paghahatid ng signal.

- Malagkit na layer:Gumagamit ng orihinal na 3M adhesive na materyales, na nag-aalok ng maaasahang lakas ng pagbubuklod at mahusay na pagtutol sa mataas na temperatura.

- Mga paraan ng koneksyon:Sinusuportahan ang iba't ibang opsyon sa koneksyon, kabilang ang mga IPEX terminal, soldering head, spring contact, at iba pang customized na interface.

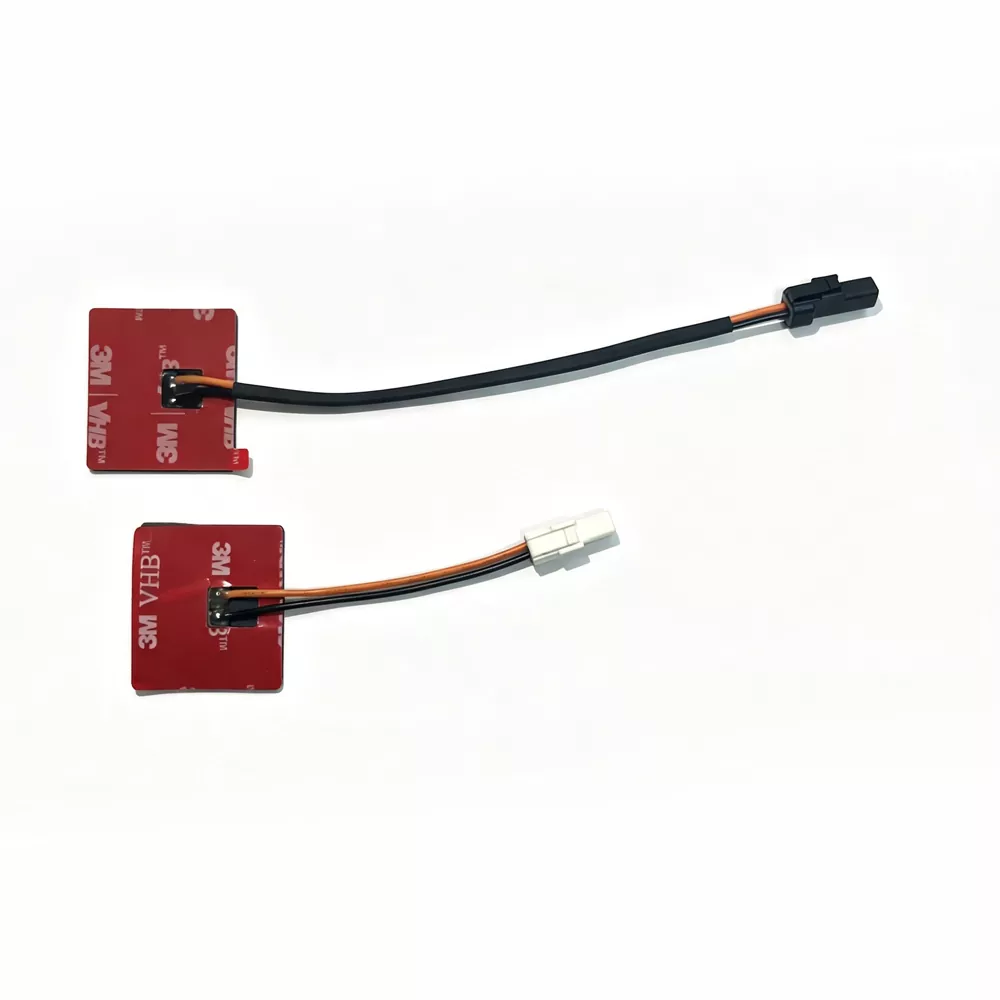

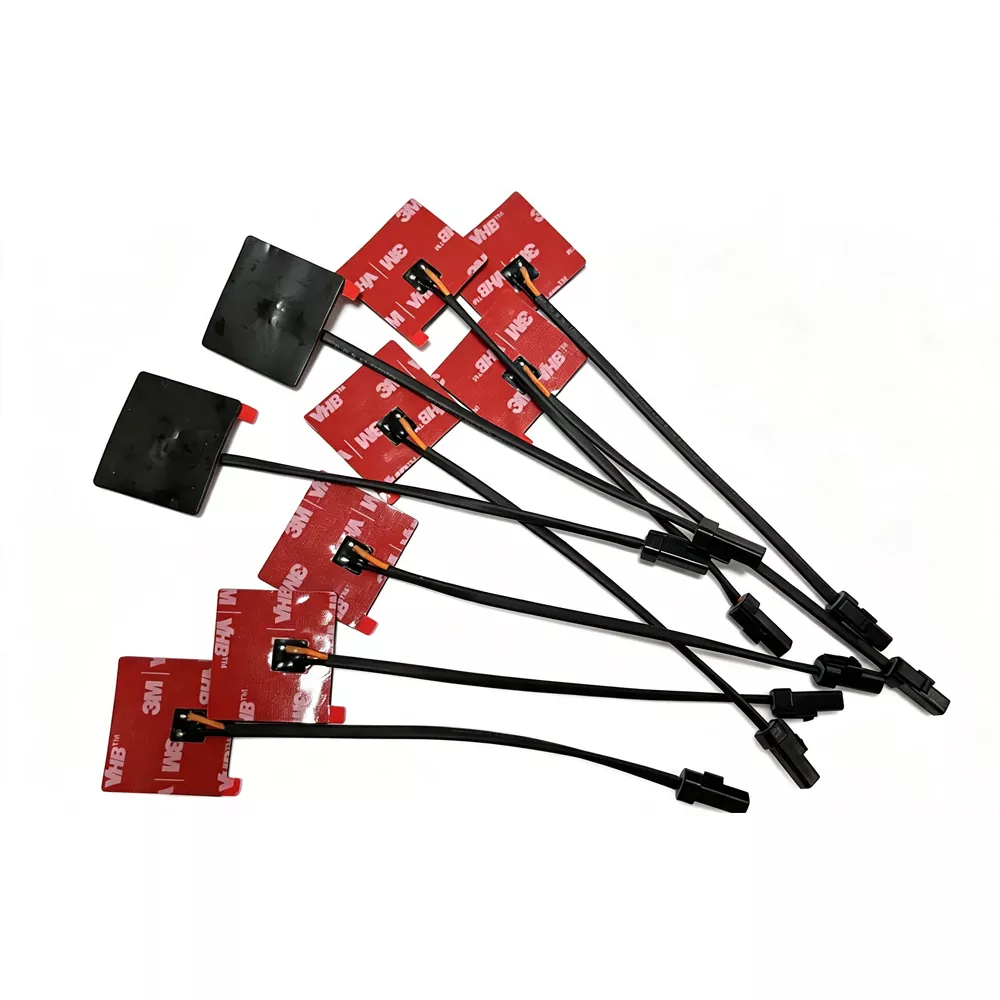

1.2 aktibong antenna ng NFC

Ang Active NFC Antenna ay tumutukoy sa isang antenna system na, batay sa isang kumbensyonal na NFC antenna, ay nagsasama ng isang aktibong contactless frontend o signal amplification/driving circuitry.

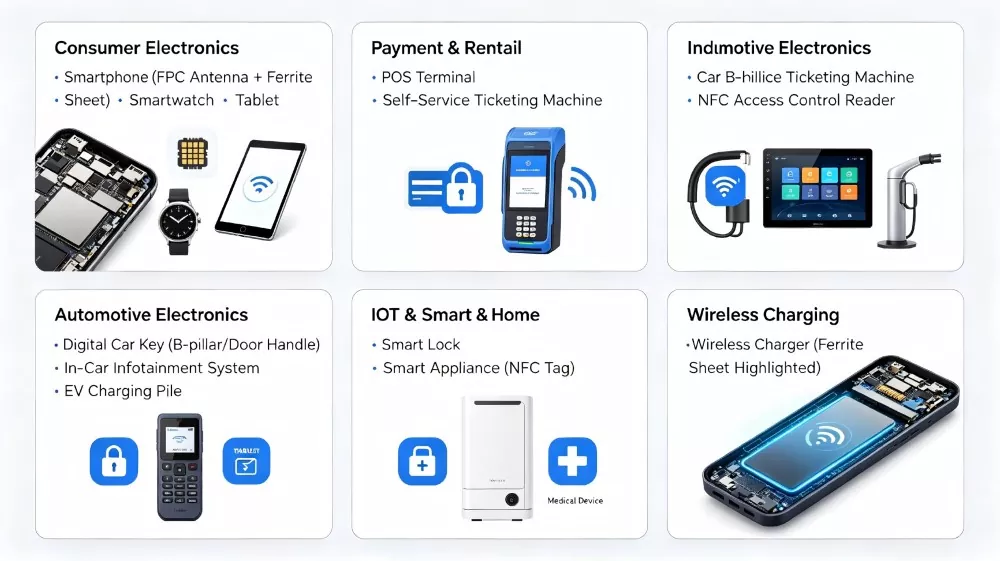

Mga Naaangkop na Device

Bakit pipiliin ang NFC antenna ng Qianmu Communication?

1. Napakanipis, nababaluktot na disenyo - ang kapal na kasingbaba ng 0.14–0.27mm, perpektong akma para sa mga ultra-manipis na device at mga kinakailangan sa flexible na pag-install.

2. Ferrite isolation layer - Kasama ang karaniwang ferrite, na epektibong sumasangga laban sa interference mula sa mga metal na kapaligiran.

3. Maramihang paraan ng pag-install - sumusuporta sa iba't ibang opsyon kabilang ang 3M adhesive backing (naaalis na pandikit), mga terminal ng IPEX, at paghihinang.

4. Pagpapatakbo ng malawak na temperatura - Saklaw ng temperatura ng pagpapatakbo: -40 ℃ hanggang + 85 ℃

5. Ganap na sumusunod sa mga pamantayan - nakakatugon sa mga pamantayan sa kapaligiran ng RoHS

6. Mga Customized na Serbisyo - Ganap na nako-customize na suporta para sa mga dimensyon, hugis, coil turn, inductance value, at higit pa.

7. Mabilis na Paghahatid - Mabilis na paggawa ng sample at mahusay na paghahatid ng mass production.

8. Propesyonal na suporta sa simulation - Nagbibigay ng mga electromagnetic simulation at mga rekomendasyon sa pag-optimize ng buong makina.

Pag-uugali ng RF at Mga Pagsasaalang-alang sa Antas ng System

Ang pagganap ng isang NFC Antenna ay nakasalalay hindi lamang sa mga pangunahing detalye ng elektrikal kundi pati na rin sa pangkalahatang electromagnetic na kapaligiran na nilikha ng panghuling istraktura ng device. Ang mga salik gaya ng pagpili ng materyal, panloob na layout, at mga nakapaligid na bahagi ay maaaring makabuluhang makaapekto sa kahusayan ng antenna at katatagan ng komunikasyon.

1. Metal detuning effect

Kapag ang antenna ay naka-install malapit sa mga metal na bahagi, kabilang ang mga baterya, shielding cover, o mechanical frame, maaaring baguhin ng induced eddy current ang mga electromagnetic na katangian at ilipat ang resonant frequency. Kung walang wastong ferrite isolation, ang detuning effect na ito ay maaaring magdulot ng resonance deviation, mas mababang performance ng coupling, at nabawasan ang pagiging maaasahan ng komunikasyon.

2. Ferrite layer function sa field stabilization

Ang ferrite magnetic layer ay nagbibigay ng higit sa interference na proteksyon. Gumagana rin ito bilang magnetic flux guidance layer sa pamamagitan ng pagdidirekta sa magnetic field patungo sa non-metal na bahagi ng antenna. Nakakatulong ito na pahusayin ang kahusayan ng coupling, i-optimize ang paghahatid ng signal, at bawasan ang pagkawala ng enerhiya sa mga application kung saan malapit ang mga bahagi ng metal.

3. Impedance matching sensitivity

Ang mga NFC system na tumatakbo sa 13.56 MHz ay ​​nangangailangan ng tumpak na pagtutugma ng impedance dahil sa kanilang pagiging sensitibo sa mga pagbabago sa disenyo ng enclosure, kapal ng malagkit, at pagpapapangit ng coil. Ang mga maliliit na pagkakaiba-iba sa istrukturang mekanikal ay maaaring makaimpluwensya sa resonance point at pagganap ng Q-factor, na ginagawang kinakailangan ang pag-tune sa antas ng system pagkatapos ng pagsasama ng antenna.

4. Pagsasama sa arkitektura ng device

Naaapektuhan din ang pagganap ng antenna ng mga dielectric na katangian ng mga nakapalibot na materyales, kabilang ang mga plastic housing, mga takip ng salamin, at mga istruktura ng PCB stack-up. Ang mga materyales na may mas mataas na dielectric constants ay maaaring magpasok ng karagdagang parasitic capacitance, na nagreresulta sa mas makitid na bandwidth at nabawasan ang margin ng komunikasyon.

5. Aktibo kumpara sa passive na epekto ng system

Para sa mga aktibong pagsasaayos ng NFC antenna, direktang naiimpluwensyahan ng driving circuit ang pamamahagi at lakas ng electromagnetic field. Bagama't maaaring pahabain ng diskarteng ito ang distansya ng komunikasyon, pinapataas din nito ang sensitivity sa mga pagbabago sa pag-load at nangangailangan ng mas tumpak na kontrol sa grounding, shielding, at pangkalahatang disenyo ng system.

Mga teknikal na pagtutukoy

Kumpara sa mga kapantay: Qianmu Communications' differentiating advantages

Gabay sa Pag-install

Pag-install na naka-adhesive (FPC flexible antenna)

Ito ang pinakakaraniwang ginagamit na paraan ng pag-install ng NFC antenna:

Mga hakbang sa pag-install:

1. Linisin ang ibabaw - Gumamit ng pamunas ng alkohol upang linisin ang lugar ng pag-install (ang panloob na ibabaw ng casing ng device o ang ibabaw ng baterya), siguraduhing wala itong langis at alikabok.

2. Peel off ang release liner - maingat na alisin ang 3M adhesive protective film sa likod ng antenna.

3. Alignment at Positioning - Ihanay ang antenna sa itinalagang lokasyon ng pag-install, na tinitiyak na ang lugar ng coil ay hindi nakaharang.

4. Pindutin nang mahigpit at pantay-pantay - mula sa gitna patungo sa mga gilid upang maalis ang mga bula ng hangin.

5. Paggamot at Paghihintay - Hayaang tumayo ng 24 na oras upang makamit ang pinakamainam na lakas ng pagbubuklod.

Mga Tala sa Pag-install:

Mga review ng customer

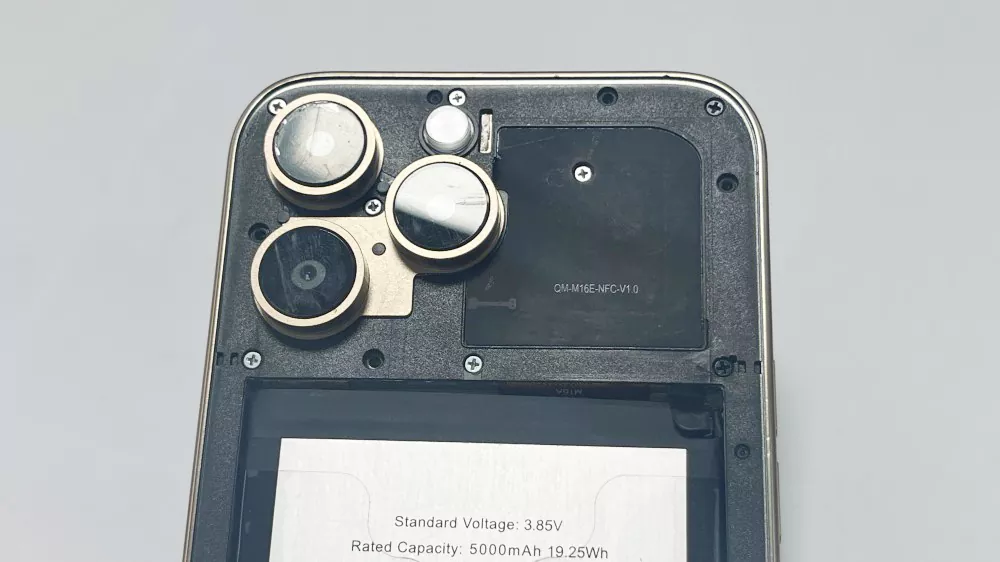

"Ang NFC built-in na malambot na antenna mula sa Qianmu Communications ay nagpakita ng matatag na pagganap sa aming bagong modelo ng smartphone, na nakakamit ng read range na 85mm. Ang ferrite layer ay epektibong nagsasanggalang laban sa interference ng baterya, at ang kalidad ng pagkakapare-pareho sa mass production ay napakahusay." - Tagagawa ng Brand, Shenzhen Junge Technology Co., Ltd.

"Ang mga aktibong NFC antenna na ginagamit sa mga POS terminal ay nangangailangan ng mataas na pagiging maaasahan at malakas na RF field. Ang mga produkto ng Qianmu Communication ay nakapasa sa aming mahigpit na pagsubok sa EMVCo at nakabili na kami ng higit sa 300,000 mga yunit." – Guangzhou ZhonghaidaSatellite Navigation Technology Co., Ltd.Tagagawa ng terminal ng pagbabayad

FAQ

Q1: Ano ang operating frequency ng built-in na soft antenna sa NFC?

A: Gumagana ang NFC sa internationally standardized 13.56 MHz ±7 kHz frequency band, na karaniwang ginagamit sa near-field communication system para sa short-range na wireless data transfer.

Q2: Ano ang karaniwang distansya ng pagbabasa?

A: Ang hanay ng komunikasyon ay karaniwang limitado sa ilang sentimetro, karaniwang nasa 5–8 cm, depende sa disenyo ng antenna, istraktura ng device, at mga kondisyon ng pag-install.

Q3: Kailan kinakailangan ang isang NFC antenna na may ferrite core?

A: Kapag ang antenna ay kailangang i-install sa ibabaw ng isang baterya, malapit sa isang metal enclosure, o sa isang kapaligiran na may mga metal na bahagi, mahalagang gumamit ng antenna na nilagyan ng ferrite layer. Ang ferrite layer ay maaaring epektibong ihiwalay ang reverse eddy-current interference na dulot ng metal.

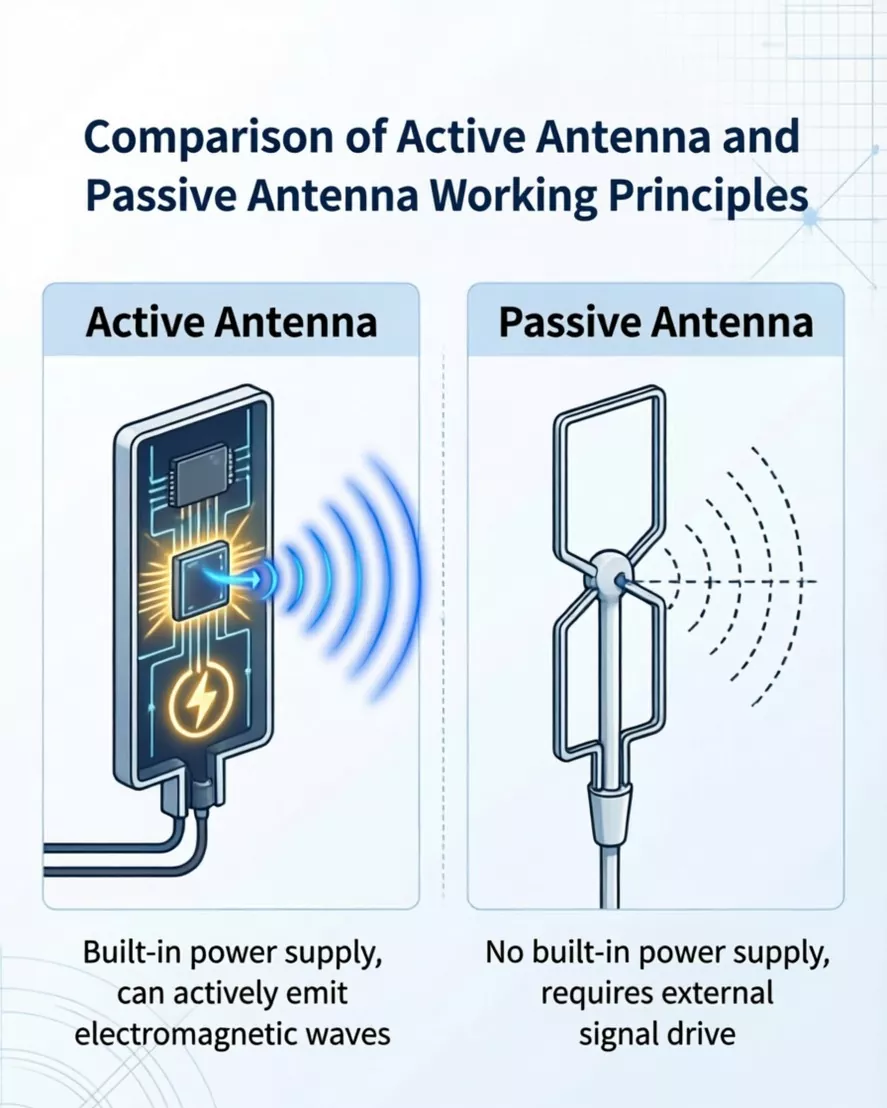

Q4: Ano ang pagkakaiba sa pagitan ng isang built-in na soft antenna ng NFC at isang aktibong antenna?

A: Ang built-in na passive antenna ay isang passive component na umaasa sa magnetic field induction mula sa reader/writer para gumana, na ginagawa itong angkop para sa mga karaniwang NFC application. Pinagsasama ng aktibong antenna ang signal amplification at driving circuits, na nagbibigay-daan dito na aktibong makabuo ng mas malakas na RF field, na ginagawa itong perpekto para sa mga sitwasyon tulad ng mga terminal ng pagbabayad na nangangailangan ng mas matatag na signal.

Q5: Maaari ba itong ipasadya sa laki at hugis?

A: Oo, sinusuportahan ng Qianmu Communications ang mga custom na disenyo sa lahat ng laki, kabilang ang mga hugis-parihaba, pabilog, at hindi regular na mga hugis.

Q6: Anong saklaw ng inductance ang karaniwang ginagamit?

A: Ang mga karaniwang disenyo ay nasa loob ng saklaw ng inductance na humigit-kumulang 1–2 μH, depende sa mga kinakailangan sa pagtutugma at impedance.

Q7: Ano ang mga karaniwang paraan ng pag-install?

A: May tatlong pangunahing paraan ng pag-install: ① 3M adhesive backing (FPC flexible antenna - pinakakaraniwang ginagamit); ② IPEX connector (uri ng plug-in); ③ Pag-install ng paghihinang.

Q8: Ang Qianmu Communication ba ay isang mangangalakal o isang pabrika?

A: Ang Qianmu Communications ay isang manufacturer na nagsasama ng R&D, produksyon, at benta. Pagmamay-ari namin ang aming sariling pabrika at may kumpletong linya ng produksyon pati na rin ang isang matatag na sistema ng kontrol sa kalidad - malayo sa pagiging isang kumpanyang pangkalakal lamang.
