Shared Bike Antenna

Ang Shared Bike Antenna ay isang nakalaang IoT RF antenna na partikular na idinisenyo upang maisama sa loob ng smart lock housing ng mga shared bicycle at e-bikes. Hindi ito nangangailangan ng panlabas na pagkakalantad na lampas sa casing ng device, sa halip ay direktang inilagay sa paligid ng lock PCB o sa loob ng nakareserbang panloob na espasyo sa lock housing. Dahil sa limitadong panloob na espasyo ng mga smart lock at electromagnetic interference mula sa mga metal na housing, baterya, motor, at mga bahagi ng mainboard, ang mga kumbensyonal na off-the-shelf na internal antenna ay dumaranas ng makabuluhang pagpapahina ng signal kapag na-install. Ito ay humahantong sa pagkaantala sa pag-uulat ng sasakyan, pagpoposisyon ng drift, abnormal na pagkonsumo ng kuryente sa pagtulog, at sa huli ay mas mataas na gastos sa pagpapanatili sa pagpapatakbo. Ang antenna ng Qianmu Communications ay espesyal na na-optimize at nakatutok para sa kumplikadong electromagnetic na kapaligiran sa loob ng mga lock housing, na tinitiyak ang matatag na komunikasyon at output ng signal sa pagpoposisyon sa loob ng mga nakakulong, nakapaloob na mga cavity. Ito ay nagsisilbing pangunahing bahagi ng pagsuporta para sa mga solusyon sa smart lock sa mga shared two-wheeled na sasakyan.

Prinsipyo sa Paggawa

1. Ang smart lock mainboard ay naglalabas ng RF signal sa pamamagitan ng RF port nito, na ipinapadala sa pamamagitan ng feeder cable sa built-in na antenna ng nakabahaging bisikleta para sa radiation.

2. Kino-convert ng unit ng radiation ang mga de-koryenteng signal sa mga electromagnetic wave, na tumagos sa plastic lock housing at nag-radiate palabas, nagpapadala ng lokasyon ng sasakyan, katayuan ng lock, antas ng baterya, at impormasyon ng fault sa isang cloud-based na management platform.

3. Tumanggap ng remote unlock at lock command mula sa base station, i-convert ang airborne electromagnetic waves pabalik sa electrical signal, at ipadala ang mga ito sa mainboard;

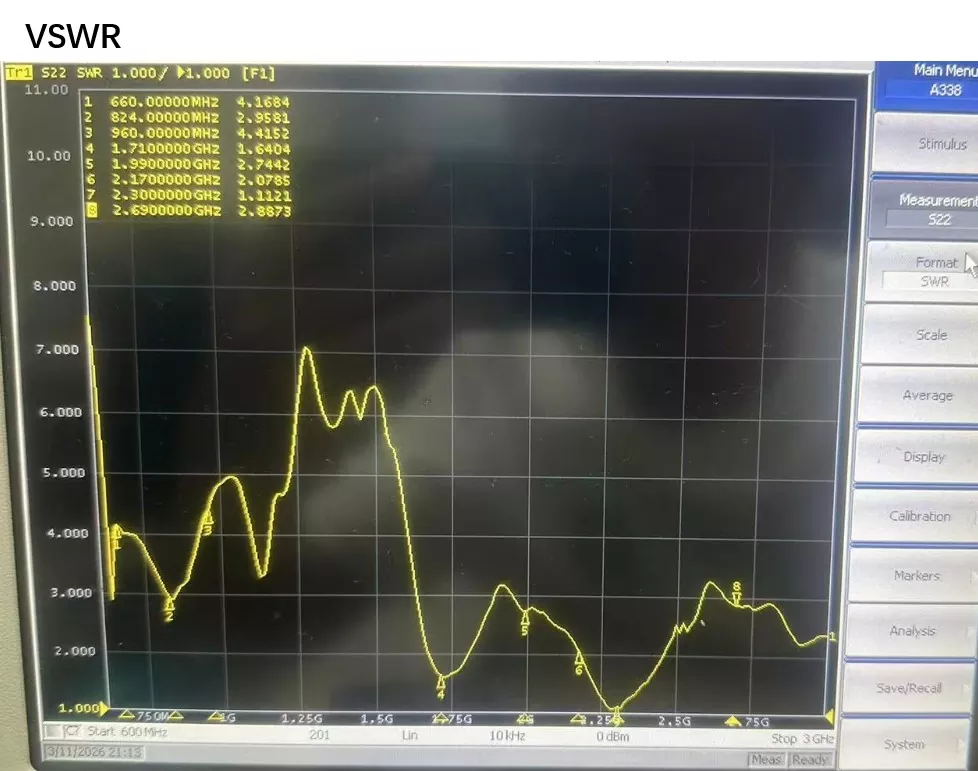

4. Ang impedance tuning ay ginagawa upang tugunan ang internal na metal at interference ng baterya, pagpapanatili ng isang standard na 50Ω impedance sa loob ng mga nakakulong na espasyo, pagbabawas ng echo loss, pagsugpo sa abnormal na pagkonsumo ng kuryente, at pagpapahaba ng buhay ng baterya ng lithium ng device.

Tugma sa mga sinusuportahang device

· NBIoT Smart Bike Lock

· 4G Cat.1 Shared Electric Bike Central Lock Mainboard

· Internal IoT communication module para sa shared electric scooter

· Nakabahaging mga scooter at mobility device na may mga built-in na terminal ng komunikasyon

· Maliit na panlabas na IoT lock, cabinet lock na may built-in na module

Pangunahing Teknolohiya ng Produkto

1. Cavity anti-interference tuning design: Partikular na naka-calibrate sa isang anechoic chamber para tugunan ang electromagnetic interference mula sa panloob na metal housing, lithium batteries, at circuit board sa mga smart lock. Pinapanatili nito ang matatag na pagganap ng radiation kahit na sa mga nakakulong, nakapaloob na mga puwang, na epektibong pinipigilan ang mga pagbabago sa signal na dulot ng panloob na kapaligiran ng lock.

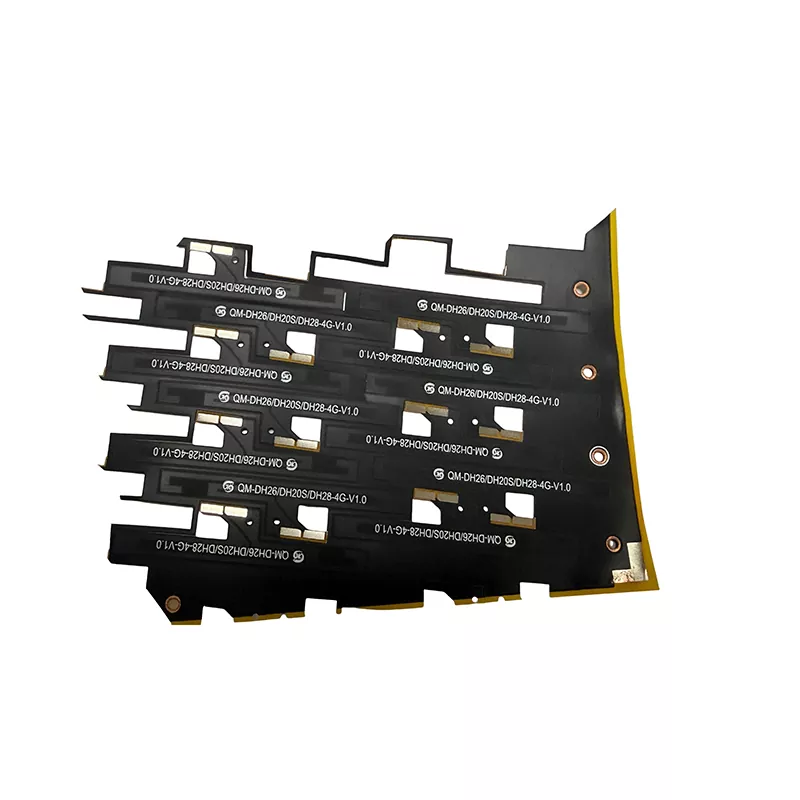

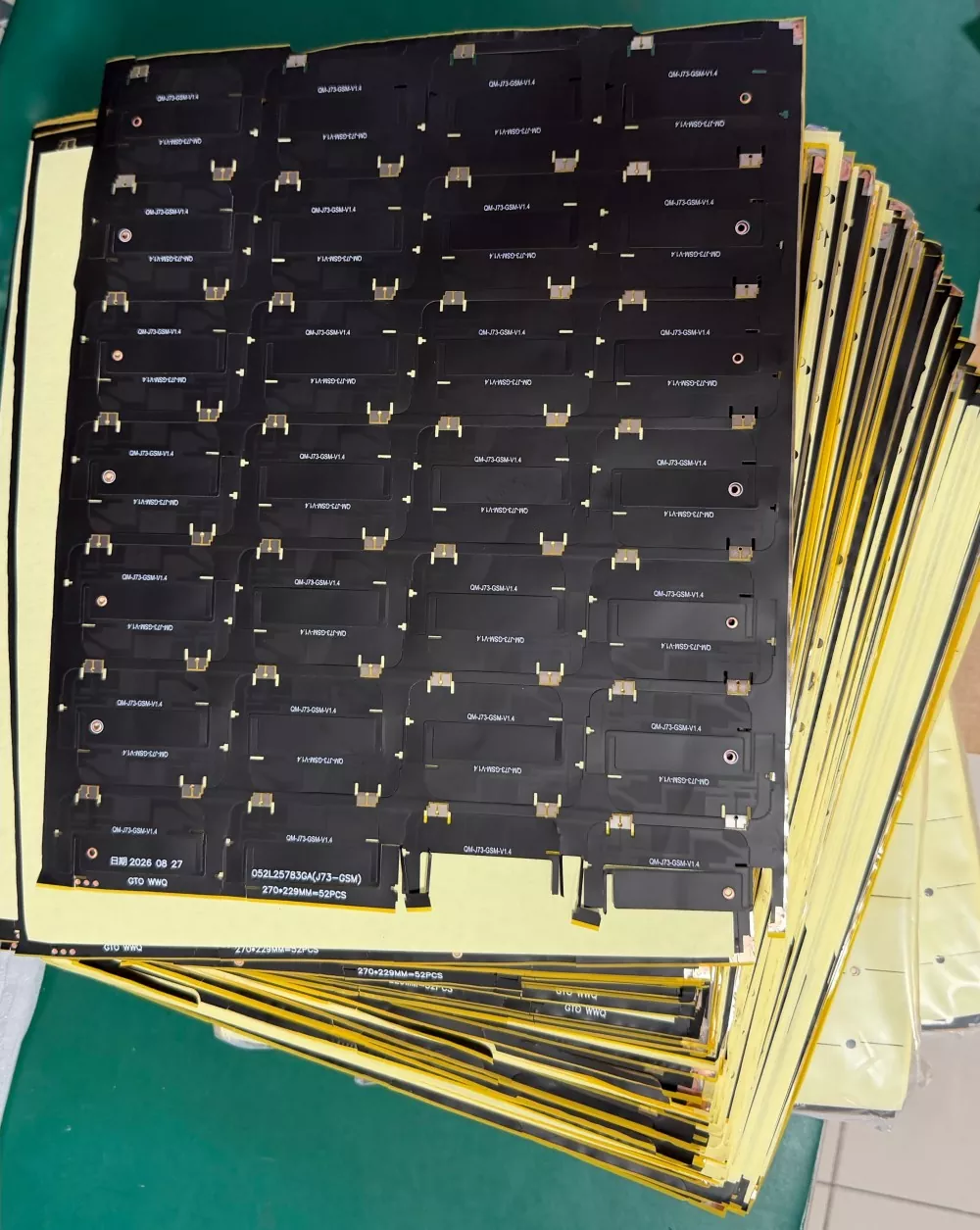

2. Compact at slim na disenyo, perpekto para sa mga masikip na espasyo sa loob ng mga kandado: available sa maraming laki at configuration, na may mga opsyon sa FPC, ceramic, spring, at PCB na antenna na nababagay upang umangkop sa iba't ibang dimensyon ng panloob na lock. Sinasakop nito ang kaunting espasyo sa lukab, na ginagawang madali para sa mga inhinyero ng istruktura na isama sa mga disenyo.

3. Mga tampok na anti-vibration at anti-fatigue: Ang mga shared bike ay madalas na nakakaharap sa mga mabaluktot na kalsada at matagal na vibrations, na madaling humantong sa pagkasira ng wire ng feeder o solder joint detachment. Ang Shared Bike Antenna ay may kasamang stress-buffering reinforcement sa cable exit point, at ang flexible na bersyon ng FPC ay may kasamang karagdagang steel reinforcing plate. Pagkatapos sumailalim sa 500 oras ng simulate road vibration reliability testing, makabuluhang binabawasan nito ang mga depekto sa produksyon gaya ng mga sirang wire.

4. Low-power RF optimization: Ang pag-optimize ng pagkawala ng RF link ay binabawasan ang pagkonsumo ng power transmission ng device sa mga kumplikadong panloob na kapaligiran, pinapababa ang pangkalahatang paggamit ng power ng system, pinapahaba ang mga cycle ng pagpapalit ng baterya para sa mga indibidwal na sasakyan, at binabawasan ang dalas ng on-site na maintenance.

5. Nababaluktot na pagpapasadya at mga kakayahan sa pag-unlad: Maaaring partikular na nakatutok ayon sa mga sukat ng pabahay ng customer at layout ng panloob na bahagi; sumusuporta sa iisang komunikasyon o pinagsamang dual-function na antenna na pinagsasama ang komunikasyon at pagpoposisyon ng GNSS; Ang haba ng cable, uri ng connector, at operating frequency band ay lahat adjustable.

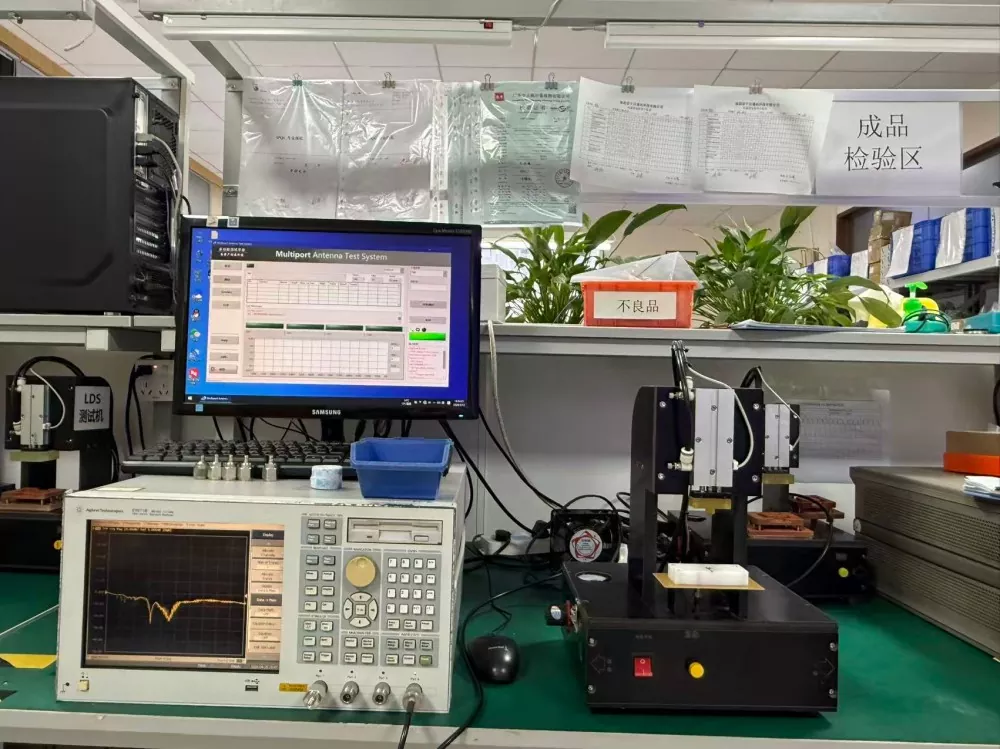

6. Maaaring masubaybayan at mabe-verify ang kalidad: Ang bawat batch ng mga produkto ay nagpapanatili ng mga ulat ng pagsubok sa microwave anechoic chamber at mga sampling aging test record. Para sa maramihang supply ng proyekto, ang aktwal na data ng pagsukat ay maaaring ibigay kasama ng kargamento upang matugunan ang mga kinakailangan sa pagtanggap ng proyekto. Bilang isang supplier na may mga independiyenteng kakayahan sa R&D, makakapaghatid kami ng maramihang mga pag-ulit ng prototype sa yugto ng sample.

Paano Pumili ng Shared Bike Antenna

1. Linawin ang mga frequency band at functional na kinakailangan: Kumpirmahin kung ang proyekto ay NB-IoT o 4G Cat.1, at kung kinakailangan ang pinagsamang Beidou-GPS na dual positioning. Ang mga Shared Bike Antenna na may magkaparehong hitsura ngunit hindi magkatugma ang mga frequency band ay magreresulta sa hindi magandang aktwal na pagganap kapag ginamit sa loob ng mga kandado.

2. Suriin ang panloob na kapaligiran ng lukab: isaalang-alang ang laki ng panloob na espasyo, nakapalibot na mga bahagi ng metal, at pagkakalagay ng baterya. Huwag umasa lamang sa antenna bare component parameters; Ang mga aktwal na sukat ay dapat isagawa pagkatapos ng buong pagpupulong ng enclosure, dahil ang data ng hubad na board ay hindi maaaring kumatawan sa pagganap sa totoong mundo sa mga aktwal na proyekto.

3. Kumpirmahin ang mga kinakailangan sa istruktura: available na mga sukat ng espasyo, paraan ng pag-install at pag-mount, modelo ng connector, at pinapayagang haba ng cable nang maaga upang maiwasan ang pagbili ng mga bahagi na hindi maaaring i-assemble.

4. Unahin ang mga tagagawa na may mga kakayahan sa pag-tune ng RF. Maaaring hindi tugma ang mga off-the-shelf na generic na produkto sa iyong lock body; ang isang pisikal na pabrika ay maaaring muling mag-tune at mag-optimize para sa iyong lock cavity, samantalang ang mga trader ay karaniwang hindi makakamit ang cavity-level optimization.

FAQ

Q1: Ang mas mataas na antenna gain ba ay palaging nangangahulugan ng mas mahusay na performance?

A: Hindi. Ang mga built-in na antenna ay nakakulong sa loob ng isang makitid na metal na lukab; ang paghahangad lamang ng mataas na pakinabang ay maaaring humantong sa impedance mismatch, na nagiging sanhi ng matinding pagtaas sa kabuuang paggamit ng kuryente. Para sa mga shared bike, dapat balansehin ng built-in na antenna ang maraming salik kabilang ang cavity environment, power consumption, shock resistance, at laki, na nangangailangan ng pagtutugma at pag-tune batay sa iyong lock body na disenyo.

Q2: Ano ang mga pakinabang at disadvantages ng mga built-in na antenna kumpara sa mga panlabas na antenna?

A: Mga kalamangan ng mga built-in na antenna: malinis na hitsura ng device na walang nakalantad na mga bahagi, inaalis ang mga panganib ng pinsala, pagkasira, o pagkawala na nauugnay sa mga panlabas na antenna. Mga disadvantages: mas malaking interference mula sa mga panloob na bahagi ng metal sa loob ng lock housing, na nangangailangan ng mas mataas na katumpakan sa pag-tune ng antenna. Kung ang iyong proyekto ay nagsasangkot ng malakihang deployment sa matataas na gusali o underground na garage, ang masusing on-site na pagsubok at pagsusuri ay mahalaga.

Q3: Maaari ba tayong gumawa ng 4G na komunikasyon + GPS BeiDou dual-function shared bike antenna?

A: Sinusuportahan. Binabawasan ng pinagsamang disenyo ng dual-antenna ang panloob na mga kable, at maaaring i-customize ang mga konektor at cable kung kinakailangan.

Q4: Ano ang patakaran sa warranty ng produkto?

A: Sa ilalim ng normal na pag-install at paggamit, nagbibigay kami ng warranty para sa mga electrical fault ng produkto mismo na hindi dahil sa pinsala ng tao. Gayunpaman, ang mga isyu na nagmumula sa maling pag-install, malakas na paghila ng mga cable, o pinsalang dulot ng compression sa panahon ng pagpupulong ay hindi sakop sa ilalim ng warranty. Magbibigay din kami ng mga alituntunin sa pag-install upang makatulong na maiwasan ang mga ganitong problema.
